[아두이노] Arduino Nano 33 BLE Sense 에서 센서 사용하기

by 로니킴 2021. 12. 12.


본 절은 [Arduino Nano 33 BLE Sense] 아두이노 센서를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노 센서의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.



목차








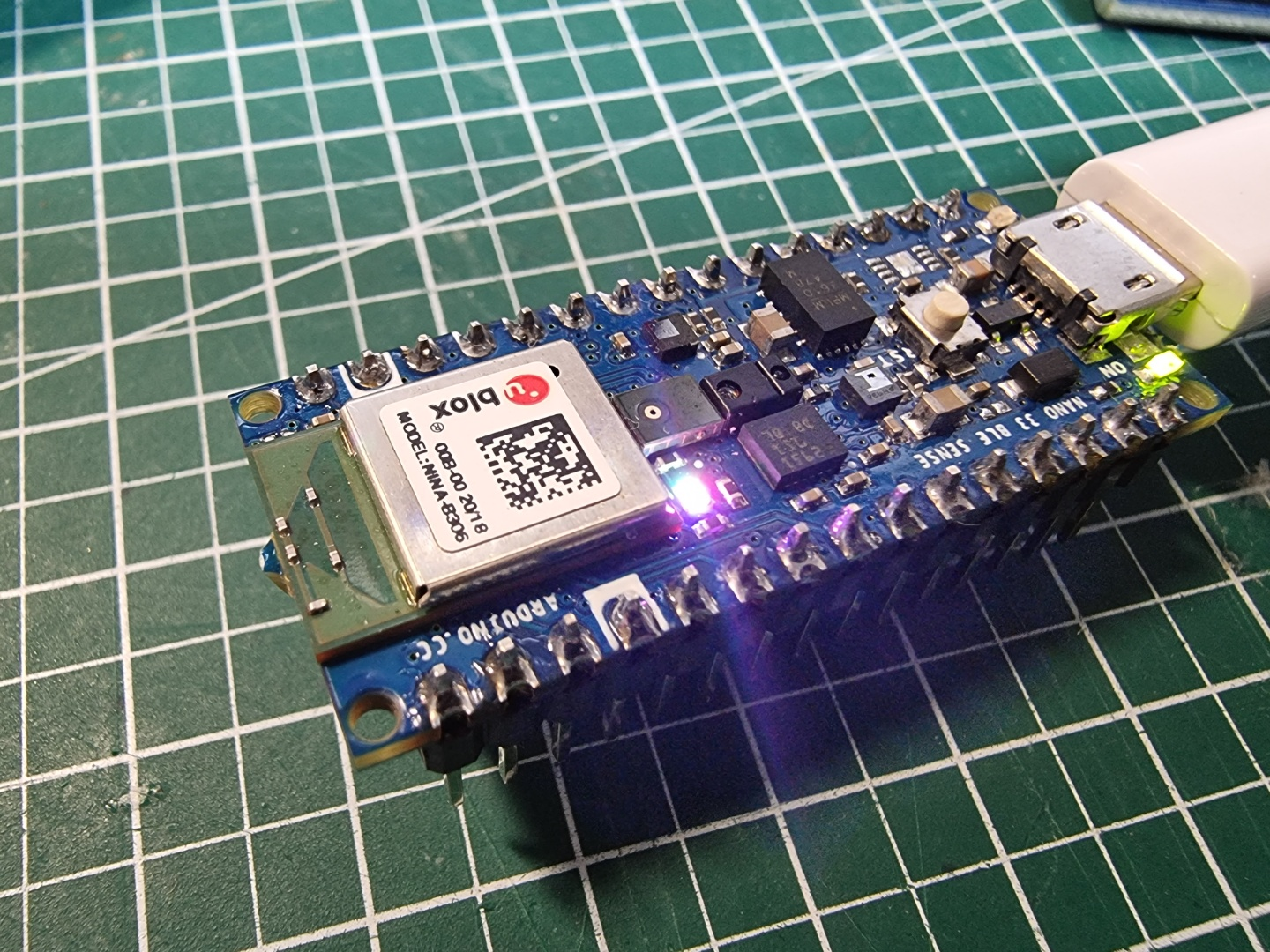

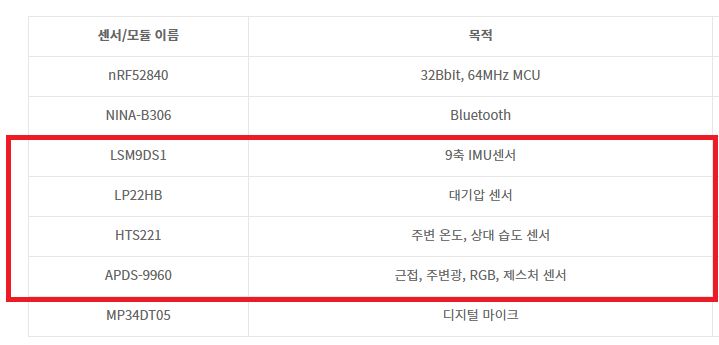

    Arduino Nano 33 BLE Sense 에서 센서 사용하기

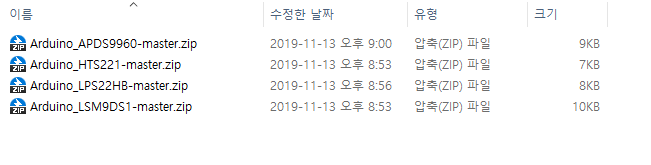

    Arduino Nano 33 BLE Sense  의 센서 라이브러리 설치하기



    Arduino Nano 33 BLE Sense 라이브러리를 설치한다.



    아두이노+NANO33+BLE+Sense+라이브러리.zip
    0.02MB






    Arduino Nano 33 BLE Sense 센서 동작확인

    하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



    센서 코드는 다음과 같다.

    #include <Arduino_LSM9DS1.h>
    #include <Arduino_LPS22HB.h>
    #include <Arduino_HTS221.h>
    #include <Arduino_APDS9960.h>
    float accel_x, accel_y, accel_z;
    float gyro_x, gyro_y, gyro_z;
    float mag_x, mag_y, mag_z;
    float Pressure;
    float Temperature, Humidity;
    int Proximity;

    void setup() {
      Serial.begin(9600);
      if (!IMU.begin()) { //LSM9DSI센서 시작
        Serial.println("LSM9DSI센서 오류!");
        while (1);
      }
      if (!BARO.begin()) { //LPS22HB센서 시작
        Serial.println("LPS22HB센서 오류!");
        while (1);
      }
      if (!HTS.begin()) { //HTS221센서 시작
        Serial.println("HTS221센서 오류!");
        while (1);
      }
      if (!APDS.begin()) { //APDS9960센서 시작
        Serial.println("APDS9960센서 오류!");
        while (1);
      }
    }
    void loop() {
      //가속도센서
      if (IMU.accelerationAvailable()) {
        IMU.readAcceleration(accel_x, accel_y, accel_z);
        Serial.print("가속도 센서 = ");
        Serial.print(accel_x);
        Serial.print(", ");
        Serial.print(accel_y);
        Serial.print(", ");
        Serial.println(accel_z);
      }
      //자이로센서
      if (IMU.gyroscopeAvailable()) {
        IMU.readGyroscope(gyro_x, gyro_y, gyro_z);
        Serial.print("자이로 센서 = ");
        Serial.print(gyro_x);
        Serial.print(", ");
        Serial.print(gyro_y);
        Serial.print(", ");
        Serial.println(gyro_z);
      }
      //지자계센서
      if (IMU.magneticFieldAvailable()) {
        IMU.readMagneticField(mag_x, mag_y, mag_z);
        Serial.print("지자계센서 = ");
        Serial.print(mag_x);
        Serial.print(", ");
        Serial.print(mag_y);
        Serial.print(", ");
        Serial.println(mag_z);
      }
      //압력센서
      Pressure = BARO.readPressure();
      Serial.print("압력센서 = ");
      Serial.println(Pressure);

      //온도센서
      Temperature = HTS.readTemperature();
      Serial.print("온도센서 = ");
      Serial.println(Temperature);

      //습도센서
      Humidity = HTS.readHumidity();
      Serial.print("습도센서 = ");
      Serial.println(Humidity);

        //근접센서
      while (!APDS.proximityAvailable()) {};
      Proximity = APDS.readProximity();
      Serial.print("근접센서 = ");
      Serial.println(Proximity);
      Serial.println("----------------------------------------------------");

      delay(2000);
    }





    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.

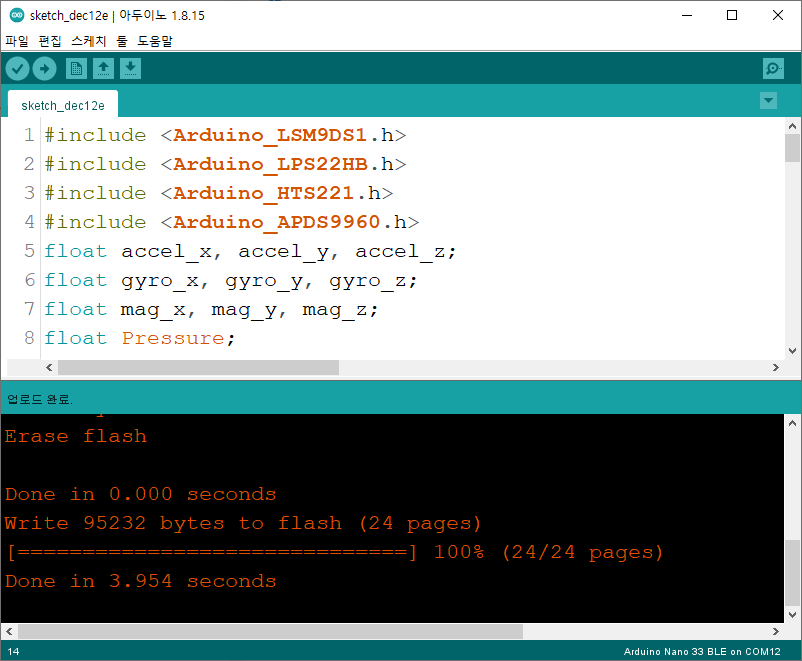

    03 아두이노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.


    04 동작 확인

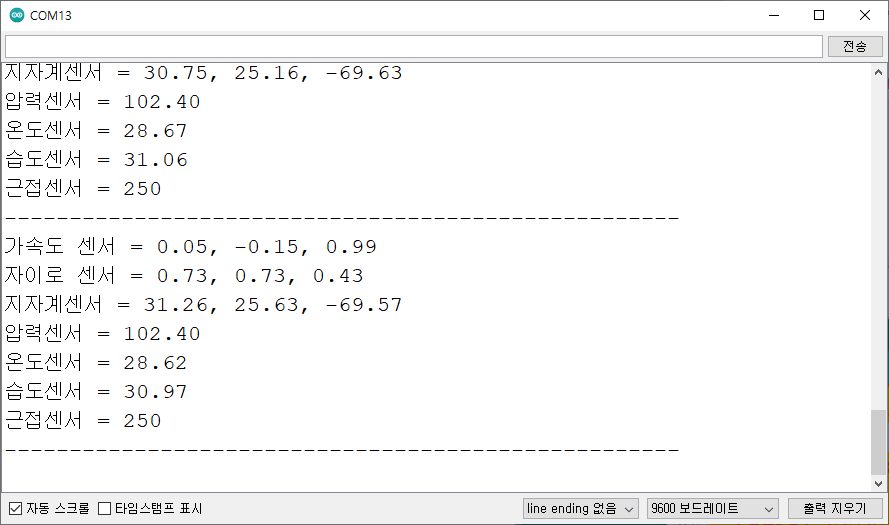

    다음과 같이 동작을 확인할 수 있다.












    마무리

     Arduino Nano 33 BLE Sense  센서를 쉽게 실습할 수 있다.
