[라즈베리파이][센서][#11] 초보자를 위한 파이썬 [온습도센서(DHT22)] 활용법 완전 정복

라즈베리 파이와 파이썬을 사용해 온습도센서(DHT22)를 쉽게 제어하는 방법을 초보자도 이해할 수 있도록 설명합니다. 시작부터 동작까지, 모든 과정을 설명하여 누구나 라즈베리파이를 이용한 온습도센서(DHT22) 제어를 마스터할 수 있습니다.



목차







---

초보자를 위한 파이썬 온습도센서(DHT22) 활용법 완전 정복



초보자를 위한 파이썬 온습도센서(<b>DHT22</b>) 활용법 완전 정복



DHT22는 온도와 습도를 측정하는 디지털 센서로, +3.3V에서 +6V의 전원을 사용하며, 크기는 15mm x 25mm입니다. 이 센서는 실내 환경 모니터링이나 농업에서 중요하며, 온도는 -40도에서 +80도, 습도는 0%에서 100% 범위를 측정합니다. 내부에는 캐패시티브 습도 측정 센서와 NTC 온도계가 있으며, 환경 변화를 전기적 신호로 변환해 마이크로컨트롤러가 읽을 수 있도록 합니다. 온라인에서 구입 가능하며, 가격은 5,000원에서 15,000원 사이입니다. 하드웨어 연결은 간단하며, Python을 사용해 Adafruit_DHT 라이브러리로 데이터를 처리합니다. 프로젝트 완성 후, 센서의 정상 작동을 확인해야 합니다. 이 기초적인 설정을 통해 다양한 응용 프로젝트로 발전 가능합니다.

















---

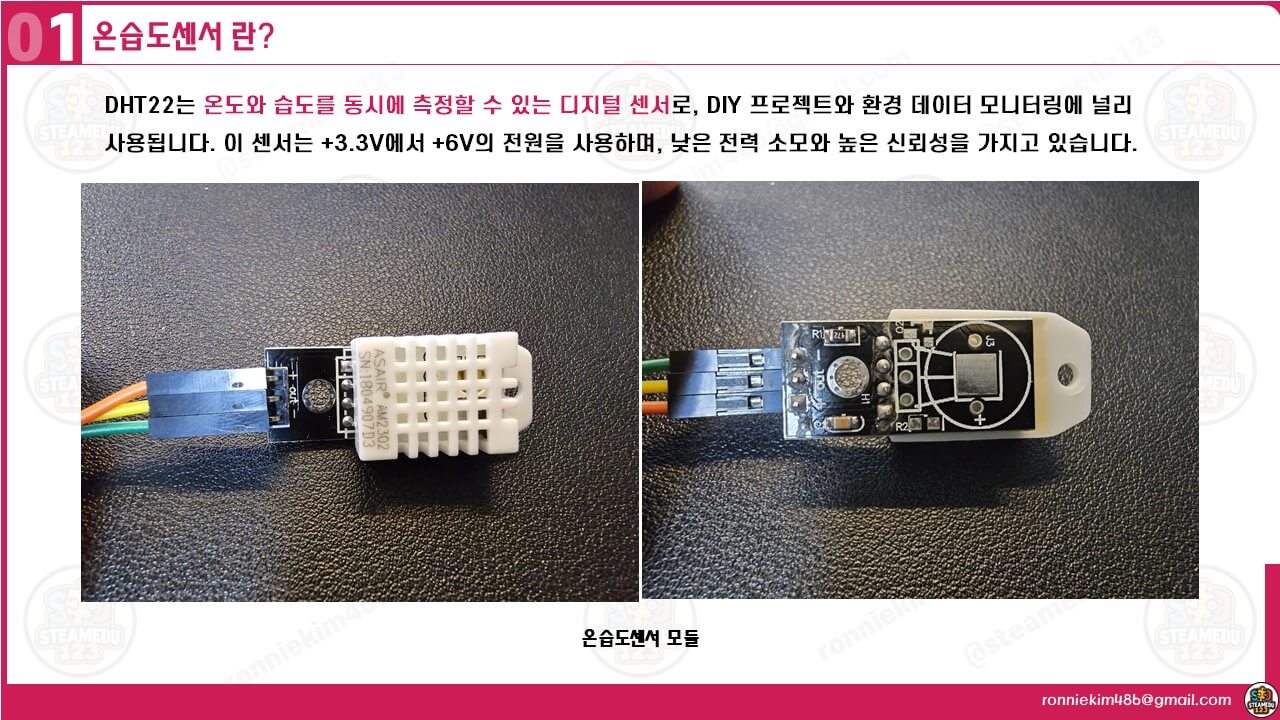

(1) 온습도센서(DHT22) 란?

DHT22는 온도와 습도를 동시에 측정할 수 있는 디지털 센서로, DIY 프로젝트와 환경 데이터 모니터링에 널리 사용됩니다. 이 센서는 +3.3V에서 +6V의 전원을 사용하며, 낮은 전력 소모와 높은 신뢰성을 가지고 있습니다.

크기는 15mm x 25mm 정도로 매우 컴팩트하며, 센서의 외관은 주로 플라스틱으로 덮여 있어 환경 요인으로부터 민감한 부품을 보호합니다. DHT22는 높은 정밀도를 자랑하며, 센서의 측정 범위는 온도의 경우 -40도에서 +80도 사이, 습도는 0%에서 100% 사이입니다. 이 센서는 주로 실내 환경의 기후를 모니터링하거나 농업에서 작물의 성장 조건을 감시하는 데 사용됩니다.



온습도센서(<b>DHT22</b>) 란?





---

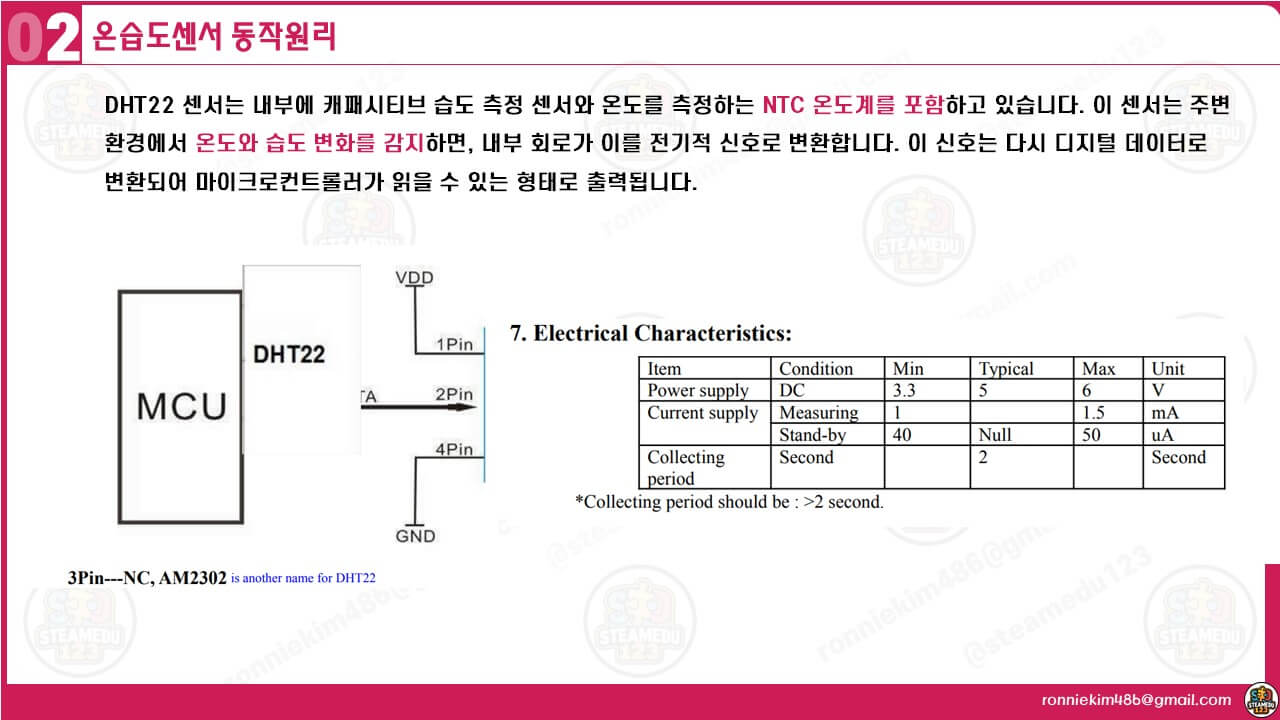

(2) 온습도센서(DHT22) 동작 원리

DHT22 센서는 내부에 캐패시티브 습도 측정 센서와 온도를 측정하는 NTC 온도계를 포함하고 있습니다. 이 센서는 주변 환경에서 온도와 습도 변화를 감지하면, 내부 회로가 이를 전기적 신호로 변환합니다. 이 신호는 다시 디지털 데이터로 변환되어 마이크로컨트롤러가 읽을 수 있는 형태로 출력됩니다.



온습도센서(<b>DHT22</b>) 동작 원리



 DHT22는 단일 데이터 라인을 통해 데이터를 전송하며, 통신은 1-wire 인터페이스를 통해 이루어집니다. 이 센서는 각 측정 후 2초의 샘플링 시간을 가지고 있어, 연속적인 데이터를 제공할 수 있습니다.

DHT22.pdf

0.36MB









---

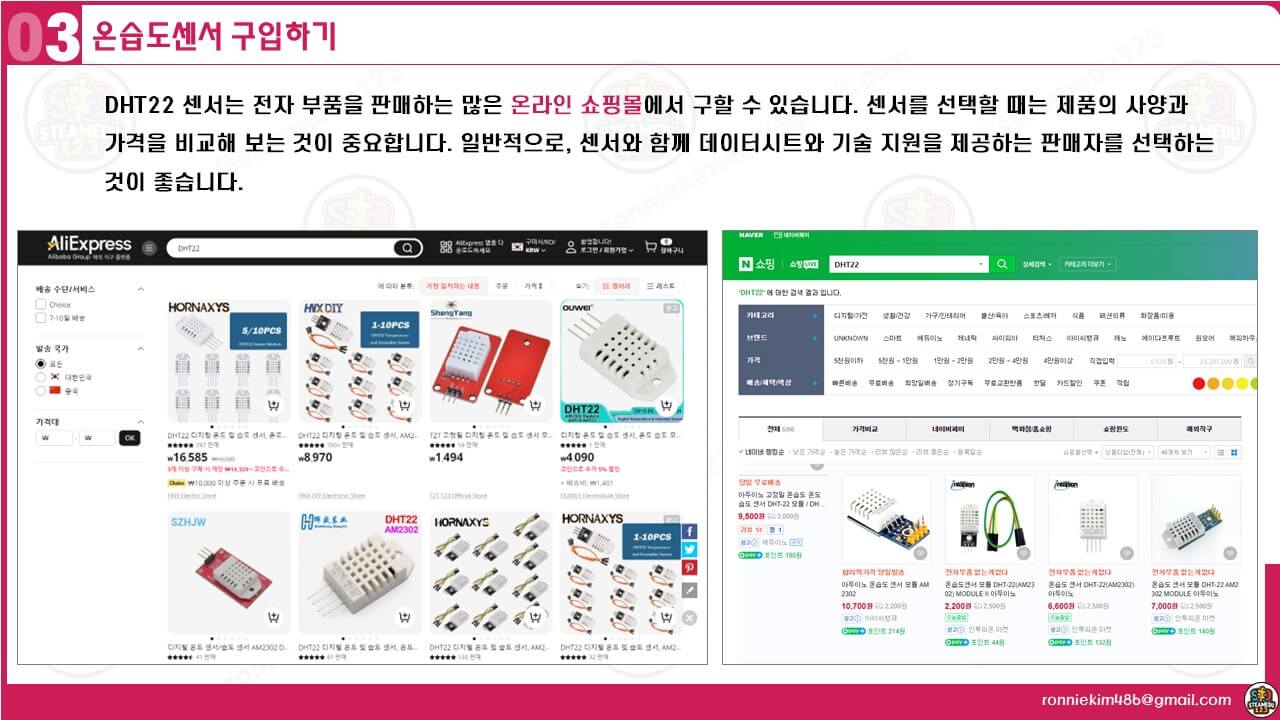

(3) 온습도센서(DHT22) 구입하기

DHT22 센서는 전자 부품을 판매하는 많은 온라인 쇼핑몰에서 구할 수 있습니다. 센서를 선택할 때는 제품의 사양과 가격을 비교해 보는 것이 중요합니다. 일반적으로, 센서와 함께 데이터시트와 기술 지원을 제공하는 판매자를 선택하는 것이 좋습니다. 데이터시트는 센서의 정확한 작동 방법과 기술적 세부 사항을 이해하는 데 필수적입니다. 구입 시, 센서의 정품 여부와 호환성도 확인해야 합니다. 가격은 판매처에 따라 다르지만, 일반적으로 5,000원에서 15,000원 사이입니다.





온습도센서(<b>DHT22</b>) 구입하기



---

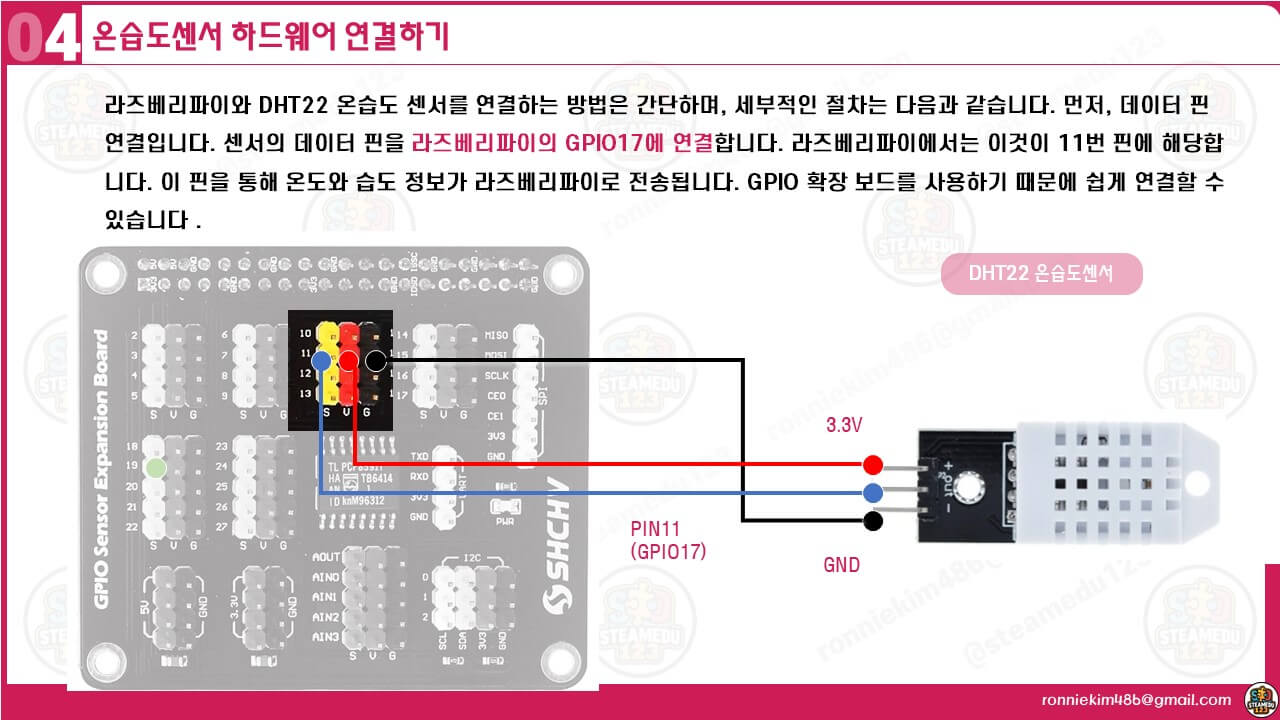

(4) 온습도센서(DHT22) 하드웨어 연결

DHT22 온습도 센서를 라즈베리파이와 연결하기 위한 하드웨어 구성은 다음과 같이 세부적으로 설명할 수 있습니다.



온습도센서(<b>DHT22</b>) 하드웨어 연결

연결 방법

1. 전원 연결 (VCC)
   • DHT22 센서의 VCC 핀을 라즈베리파이의 3.3V 핀에 연결합니다.
   • 라즈베리파이의 경우, 1번 핀이나 17번 핀을 사용할 수 있습니다.
2. 데이터 핀 연결
   • DHT22의 데이터 핀을 라즈베리파이의 GPIO17에 연결합니다.
   • 라즈베리파이에서 GPIO17은 보드의 11번 핀에 해당합니다.
3. 그라운드 연결 (GND)
   • DHT22의 GND 핀을 라즈베리파이의 그라운드 핀에 연결합니다.
   • 라즈베리파이의 여러 그라운드 핀 중 하나를 사용할 수 있습니다. 예를 들어, 6번 핀이나 9번 핀, 14번 핀 등이 있습니다.

추가 설정

• DHT22 센서에서 데이터를 안정적으로 읽기 위해 10kΩ의 풀업 저항을 데이터 핀과 VCC 사이에 추가할 수 있습니다. 이 저항은 데이터 신호를 안정화시키는 데 도움이 됩니다.

구성 확인

• 모든 연결이 완료된 후에는 라즈베리파이에 필요한 소프트웨어를 설치하고, DHT22 센서로부터 데이터를 읽어들이는 코드를 실행하여 연결이 정상적으로 작동하는지 확인합니다.

이렇게 하면 DHT22 온습도 센서와 라즈베리파이의 연결 구성이 완료됩니다. 연결 후, 적절한 파이썬 라이브러리를 사용하여 온도와 습도 데이터를 읽을 수 있습니다.





---

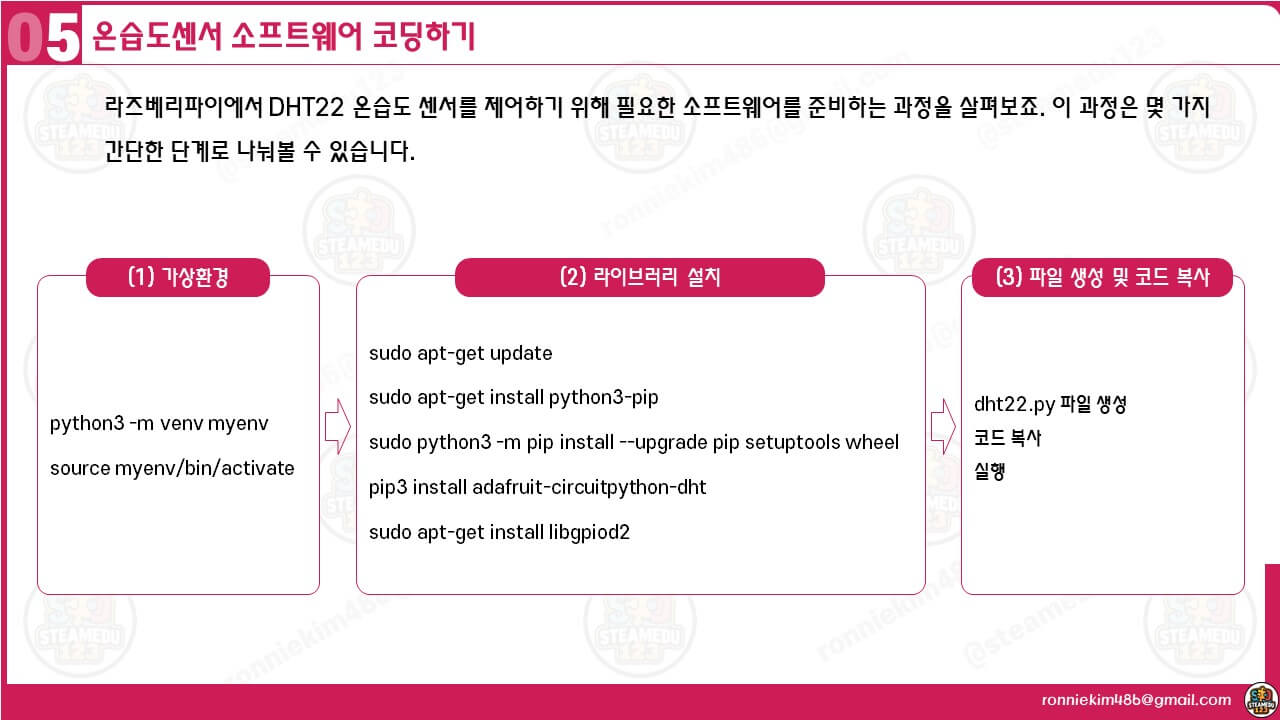

(5) 온습도센서(DHT22) SW 파이썬  코딩



라즈베리파이에서 DHT22 온습도 센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다:



(1) 가상 환경 설정

먼저, 파이썬의 가상 환경을 설정하여 다른 프로젝트와의 종속성 충돌을 방지합니다. 가상 환경은 특정 프로젝트에 필요한 패키지를 격리하여 관리할 수 있게 해줍니다.

• python3 -m venv myenv: 파이썬 3을 사용해 'myenv'라는 이름의 가상 환경을 생성합니다.
• source myenv/bin/activate: 생성한 가상 환경을 활성화합니다. 이렇게 하면 이후의 모든 파이썬 및 pip 명령은 이 가상 환경 내에서 실행됩니다.

python3 -m venv myenv
source myenv/bin/activate





(2) 필요한 라이브러리 및 도구 설치

센서를 제어하기 위한 라이브러리와 필수 도구를 설치합니다.

sudo apt-get update
sudo apt-get install python3-pip
sudo python3 -m pip install --upgrade pip setuptools wheel
pip3 install adafruit-circuitpython-dht
sudo apt-get install libgpiod2

• sudo apt-get update: 패키지 목록을 최신 상태로 업데이트합니다.
• sudo apt-get install python3-pip: 파이썬3의 pip를 설치합니다. pip는 파이썬 패키지를 설치하고 관리하는 도구입니다.
• sudo python3 -m pip install --upgrade pip setuptools wheel: pip, setuptools, wheel을 최신 버전으로 업그레이드합니다.
• pip3 install adafruit-circuitpython-dht: Adafruit의 CircuitPython DHT 라이브러리를 설치합니다. 이 라이브러리는 DHT22 센서와의 통신을 도와줍니다.
• sudo apt-get install libgpiod2: GPIO 디바이스 제어를 위한 라이브러리를 설치합니다. 이 라이브러리는 센서 데이터를 읽을 때 필요합니다.



(3) 코드 작성 및 실행

센서 데이터를 읽기 위한 파이썬 스크립트를 작성하고 실행합니다.

• DHT22.py 파일 생성: 센서 데이터를 읽고 처리하는 파이썬 스크립트 파일을 생성합니다.
• 코드 복사: 미리 준비한 코드 또는 예제 코드를 DHT22.py 파일에 복사합니다. 이 코드는 DHT22 센서로부터 온도와 습도 데이터를 읽어 출력하도록 구성됩니다.
• 실행: 스크립트를 실행하여 센서로부터 데이터를 읽고 결과를 확인합니다. 실행 명령은 python3 DHT22.py가 됩니다.

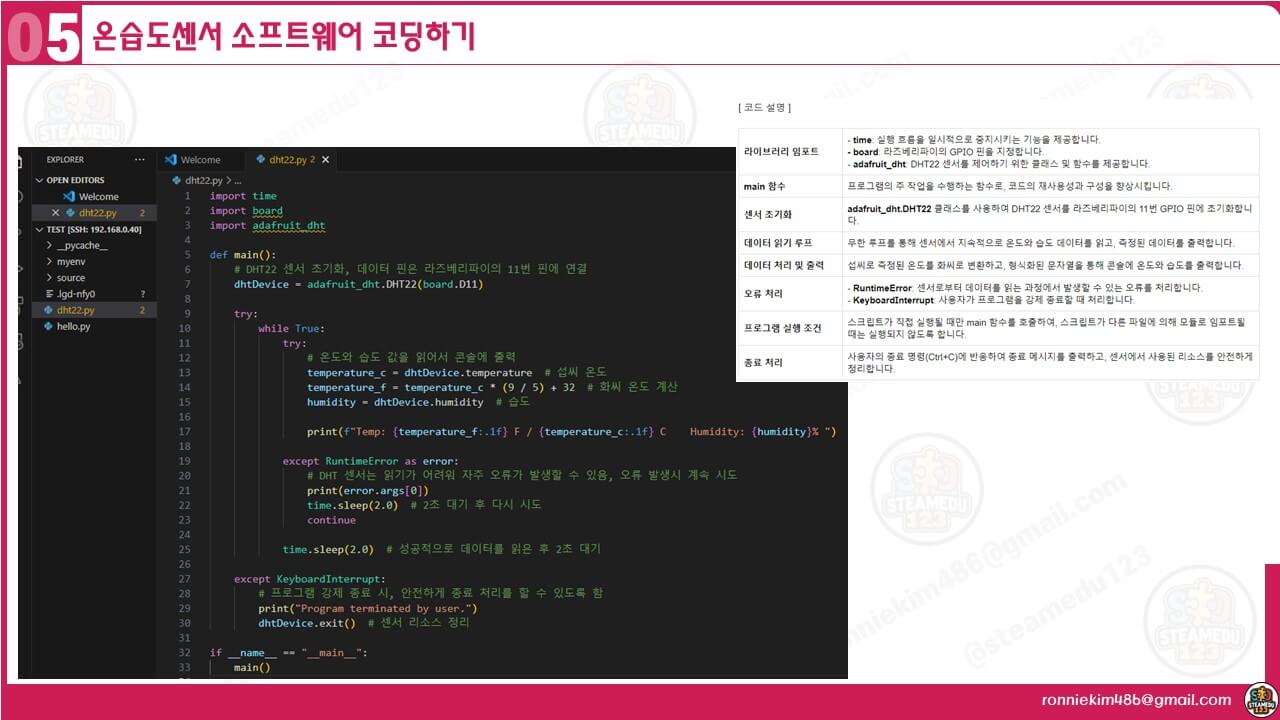

[테스트 코드]

아래의 Python 코드는 라즈베리파이와 DHT22 온습도 센서를 사용해 실시간으로 온도와 습도 데이터를 읽고 출력하는 스크립트입니다. 각 부분의 기능과 목적을 자세히 설명하겠습니다:

import time
import board
import adafruit_dht

def main():
    # DHT22 센서 초기화, 데이터 핀은 라즈베리파이의 11번 핀에 연결
    dhtDevice = adafruit_dht.DHT22(board.D11)

    try:
        while True:
            try:
                # 온도와 습도 값을 읽어서 콘솔에 출력
                temperature_c = dhtDevice.temperature  # 섭씨 온도
                temperature_f = temperature_c * (9 / 5) + 32  # 화씨 온도 계산
                humidity = dhtDevice.humidity  # 습도

                print(f"Temp: {temperature_f:.1f} F / {temperature_c:.1f} C    Humidity: {humidity}% ")

            except RuntimeError as error:
                # DHT 센서는 읽기가 어려워 자주 오류가 발생할 수 있음, 오류 발생시 계속 시도
                print(error.args[0])
                time.sleep(2.0)  # 2초 대기 후 다시 시도
                continue

            time.sleep(2.0)  # 성공적으로 데이터를 읽은 후 2초 대기

    except KeyboardInterrupt:
        # 프로그램 강제 종료 시, 안전하게 종료 처리를 할 수 있도록 함
        print("Program terminated by user.")
        dhtDevice.exit()  # 센서 리소스 정리

if __name__ == "__main__":
    main()







[ 코드 설명 ]



라이브러리 임포트	- time: 실행 흐름을 일시적으로 중지시키는 기능을 제공합니다. - board: 라즈베리파이의 GPIO 핀을 지정합니다. - adafruit_dht: DHT22 센서를 제어하기 위한 클래스 및 함수를 제공합니다.
main 함수	프로그램의 주 작업을 수행하는 함수로, 코드의 재사용성과 구성을 향상시킵니다.
센서 초기화	adafruit_dht.DHT22 클래스를 사용하여 DHT22 센서를 라즈베리파이의 11번 GPIO 핀에 초기화합니다.
데이터 읽기 루프	무한 루프를 통해 센서에서 지속적으로 온도와 습도 데이터를 읽고, 측정된 데이터를 출력합니다.
데이터 처리 및 출력	섭씨로 측정된 온도를 화씨로 변환하고, 형식화된 문자열을 통해 콘솔에 온도와 습도를 출력합니다.
오류 처리	- RuntimeError: 센서로부터 데이터를 읽는 과정에서 발생할 수 있는 오류를 처리합니다. - KeyboardInterrupt: 사용자가 프로그램을 강제 종료할 때 처리합니다.
프로그램 실행 조건	스크립트가 직접 실행될 때만 main 함수를 호출하여, 스크립트가 다른 파일에 의해 모듈로 임포트될 때는 실행되지 않도록 합니다.
종료 처리	사용자의 종료 명령(Ctrl+C)에 반응하여 종료 메시지를 출력하고, 센서에서 사용된 리소스를 안전하게 정리합니다.



이와 같이 코드는 센서로부터 데이터를 효율적으로 읽고, 사용자와 시스템 오류에 적절히 반응하며, 명령 줄 인터페이스를 통해 실시간 정보를 제공하는 방식으로 설계되었습니다.





---

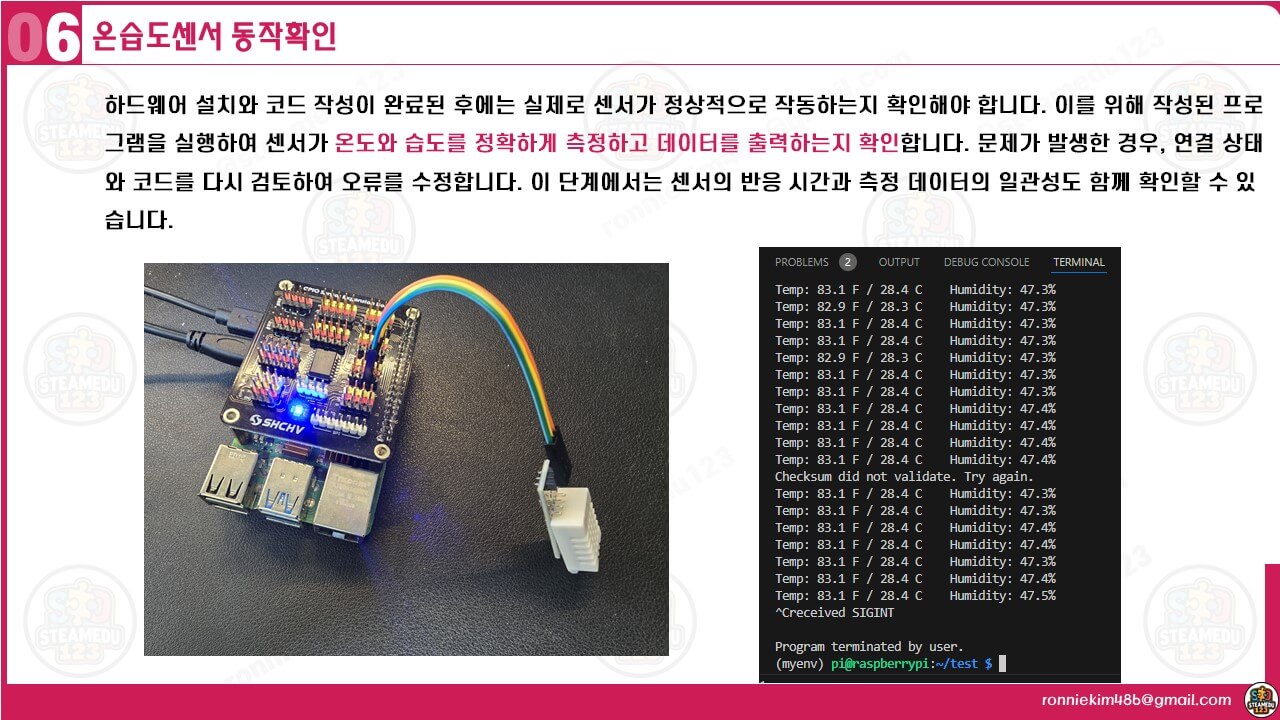

(6) 온습도센서(DHT22) 동작확인

하드웨어 설치와 코드 작성이 완료된 후에는 실제로 센서가 정상적으로 작동하는지 확인해야 합니다. 이를 위해 작성된 프로그램을 실행하여 센서가 온도와 습도를 정확하게 측정하고 데이터를 출력하는지 확인합니다. 문제가 발생한 경우, 연결 상태와 코드를 다시 검토하여 오류를 수정합니다. 이 단계에서는 센서의 반응 시간과 측정 데이터의 일관성도 함께 확인할 수 있습니다.







---



(7) 마무리

이렇게 DHT22 센서를 라즈베리파이와 연결하여 환경 데이터를 모니터링하는 프로젝트를 완성할 수 있습니다. 이 기초적인 설정을 통해 다양한 응용 프로젝트로 확장이 가능하며, 예를 들어 스마트 홈 시스템, 온실 자동화, 실내 공기 질 모니터 등으로 발전시킬 수 있습니다. DHT22는 그 작은 크기와 비용 대비 높은 성능으로, 많은 전자 DIY 애호가들에게 매우 유용한 도구입니다.

이 글이 라즈베리파이와 DHT22 센서를 활용하는 데 도움이 되기를 바랍니다. 계속해서 여러분의 프로젝트를 발전시켜 나가세요!
