[아두이노 LCD] Keypad(1602) 쉴드 사용하기

본 절은 [아두이노 LCD keypad 쉴드] 아두이노 센서를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노와 Keypad를 연결하고, 간단한 코딩으로 LCD를 쉽게 제어할 수 있다.



목차







---

아두이노 LCD keypad 쉴드















---

아두이노 LCD keypad 쉴드 센서란?

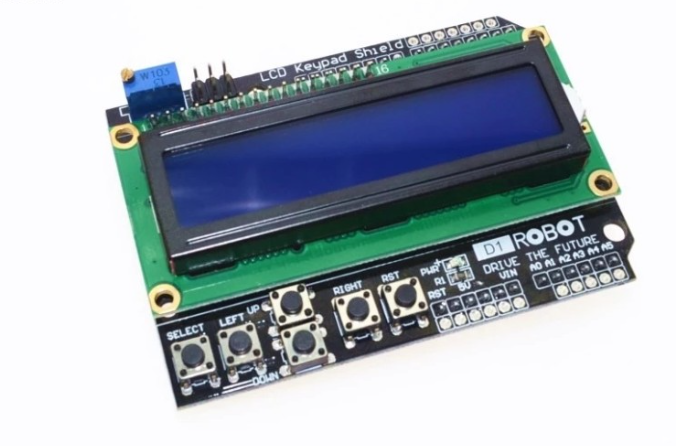

아두이노 keypad 쉴드 센서는 다음과 같다. LCD 키패드 쉴드는 아두이노 우노, 메가 보드와 호환(보드 적층) 이 이뤄지도록 디자인되었다. select, up, right, down, and left 키로 구성되었다. lcd 백라이트는 블루색이다.

















---

아두이노 keypad 쉴드 구입하기

[아두이노 keypad 쉴드 ]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다





3043.0₩ |LCD 키패드 쉴드 LCD1602 LCD 1602 모듈 디스플레이 블루 스크린 Arduino 용|robot control|pro microrobo





---

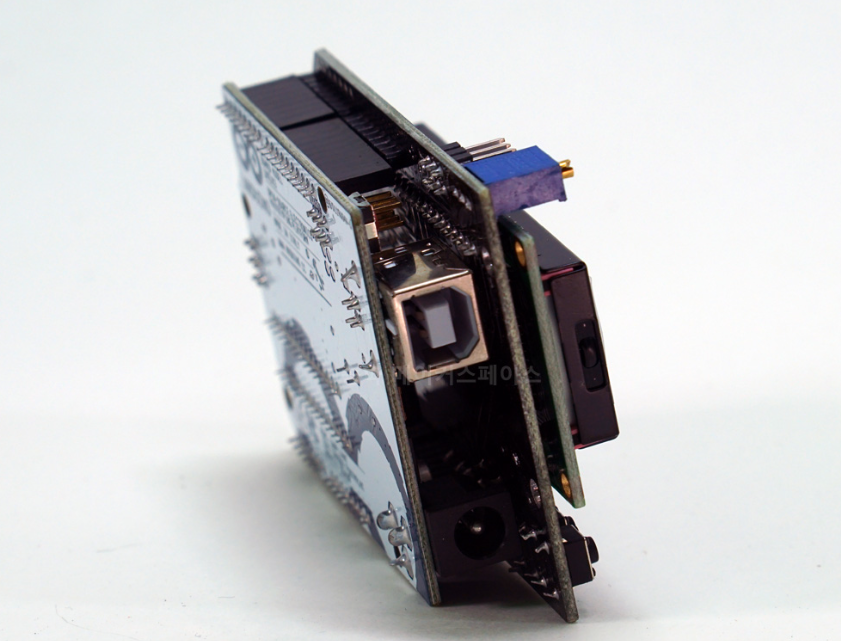

아두이노 keypad 쉴드 하드웨어 연결

다음과 같이 아두이노 keypad 쉴드 아두이노 센서를 연결할 수 있다.









---



아두이노 keypad 쉴드 소프트웨어 코딩(글자 출력)

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.



센서 코드는 다음과 같다.

#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

void setup()
{
  lcd.begin(16, 2);
}

void loop()
{
  lcd.setCursor(0, 0);
  lcd.print("LCDkeyShield");

  lcd.setCursor(0, 1);
  lcd.print("Hello,World!");
}

---



아두이노 keypad 쉴드 소프트웨어 코딩 (키패드 제어)

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 LCD 키패드  소스코드를 코딩할 수 있다.



KEYPAD 제어  코드는 다음과 같다.

#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

#define BTN_RIGHT  0
#define BTN_UP     1
#define BTN_DOWN   2
#define BTN_LEFT   3

#define BTN_SELECT 4
#define BTN_NONE   5

int adc_key_in = 0;

void setup()
{
  lcd.begin(16, 2);
  lcd.setCursor(0, 0);
  lcd.print("LCD key Shield");

}

void loop()
{
  int lcd_key = read_LCD_buttons();
  display_LCD(lcd_key);
  delay(200);
}


int read_LCD_buttons()
{
  adc_key_in  = analogRead(0);

  if (adc_key_in > 1000) return BTN_NONE;
  if (adc_key_in < 50)   return BTN_RIGHT;   // 0
  if (adc_key_in < 195)  return BTN_UP;      // 99
  if (adc_key_in < 380)  return BTN_DOWN;    // 256
  if (adc_key_in < 555)  return BTN_LEFT;    // 409
  if (adc_key_in < 790)  return BTN_SELECT;  // 639

  return BTN_NONE;
}

void display_LCD(int lcd_key) {
  lcd.setCursor(0, 1);

  if (lcd_key == BTN_RIGHT) lcd.print("RIGHT ");
  else if (lcd_key == BTN_LEFT) lcd.print("LEFT   ");
  else if (lcd_key == BTN_UP) lcd.print("UP    ");
  else if (lcd_key == BTN_DOWN) lcd.print("DOWN  ");
  else if (lcd_key == BTN_SELECT) lcd.print("SELECT");
  else if (lcd_key == BTN_NONE) lcd.print("NONE  ");


  lcd.setCursor(10, 1);
  clearLCD();
  lcd.print(adc_key_in);
}

void clearLCD() {
  int i = 0;
  int digit = 0;

  if (adc_key_in > 999) digit = 4;
  else if (adc_key_in > 99) digit = 3;
  else if (adc_key_in > 9)  digit = 2;
  else digit = 1;

  for (i = 4; i > digit; i--) lcd.print(" ");
}







---



아두이노 keypad 쉴드  동작확인

하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행
 - 메뉴 → 툴 → 보드:아두이노 UNO 확인
  - 메뉴 → 스케치 → 확인/컴파일

02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.

03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.

04 동작 확인

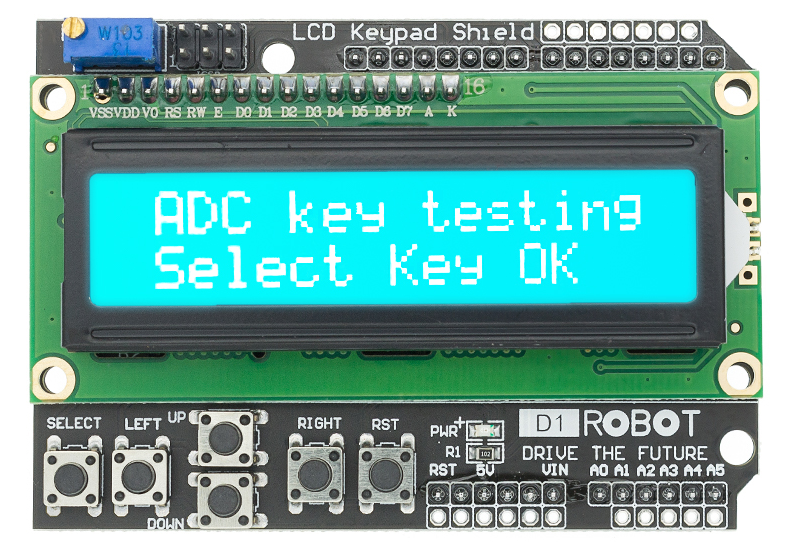

동작을 확인할 수 있다.











---



마무리

아두이노와 아두이노 LCD keypad 쉴드 를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.













---
