[아두이노][센서] 실시간 자외선 강도 측정! ML8511 센서로 시작하는 환경 모니터링 프로젝트

이 프로젝트는 아두이노와 ML8511 UV 센서를 활용하여 실내외 자외선 강도를 측정하고 LCD에 출력하는 방법을 다룹니다. 단계별 설명을 통해 하드웨어 연결, 소프트웨어 코딩, 동작 확인까지 모든 과정을 쉽게 따라 할 수 있습니다. 이제 아두이노와 함께 자외선을 측정하며 전자 프로젝트의 즐거움을 느껴보세요!



목차







---

[아두이노][UV 센서] 실시간 자외선 강도 측정! ML8511 센서로 시작하는 환경 모니터링 프로젝트





ML8511 UV 센서를 활용한 이번 프로젝트는 자외선 강도를 측정하고 이를 LCD를 통해 실시간으로 시각적으로 출력하는 과정을 다룹니다. 이 센서는 자외선 빛(UV-A 및 UV-B)에 민감하며, 출력 전압을 아두이노가 읽어 강도를 계산합니다.
프로젝트를 진행하면서 사용자는 아두이노의 아날로그 입력 처리, 데이터 변환, 그리고 하드웨어 통합 기술을 익힐 수 있습니다. 이와 함께 실시간 데이터 처리 및 출력 방법을 배우며 전자 프로젝트 설계와 구현 능력을 향상시킬 수 있습니다.
ML8511 UV 센서는 환경 모니터링, 자외선 경고 시스템, 그리고 개인화된 스킨케어 장치 등 다양한 응용 분야에서 활용 가능하며, 초보자와 전문가 모두에게 유용한 도구입니다.



---

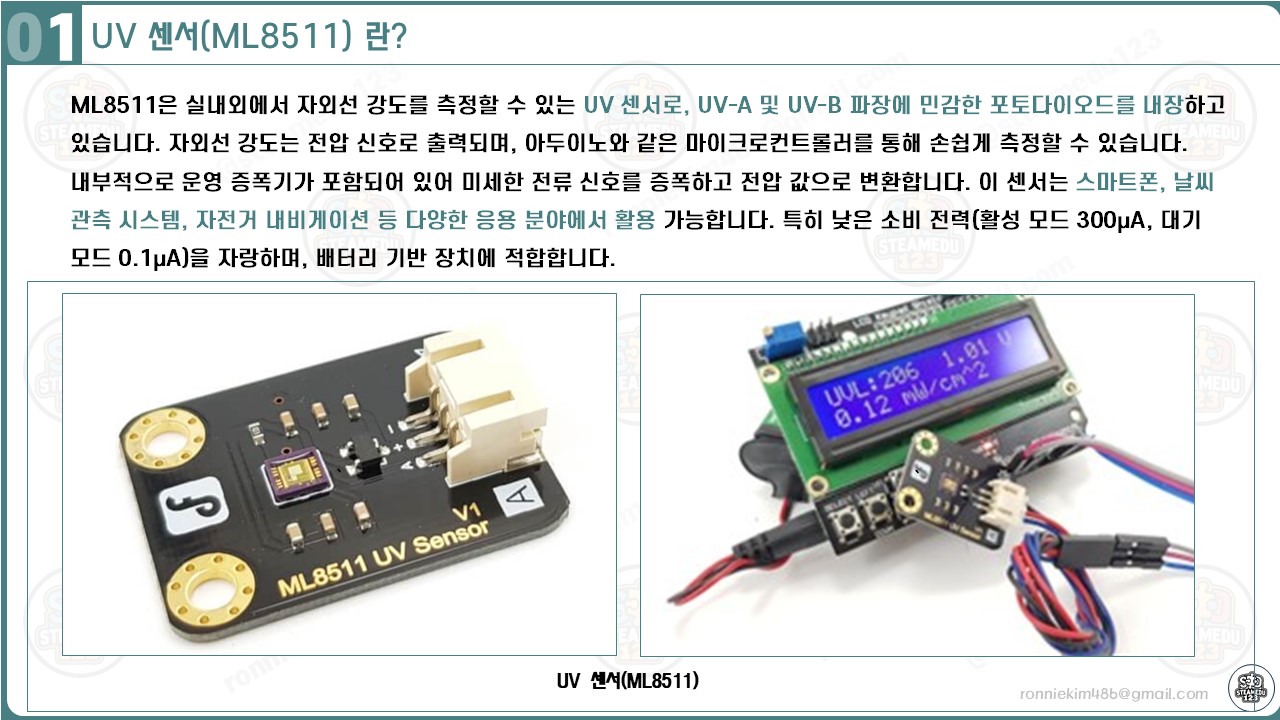

1. ML8511 UV센서란?

ML8511은 실내외에서 자외선(UV) 강도를 측정하기에 적합한 UV 센서로, 특히 UV-A와 UV-B에 민감한 포토다이오드를 내장하고 있습니다. 내부적으로 운영 증폭기가 포함되어 있어 자외선 강도를 전압으로 변환하여 출력합니다. 이 전압 출력은 아두이노와 같은 외부 장치의 아날로그-디지털 컨버터(ADC)를 통해 쉽게 읽을 수 있습니다.

이 센서는 스마트폰, 날씨 관측 장비, 자전거 내비게이션, 게임 액세서리 등 다양한 용도로 활용될 수 있습니다. 또한, 전력 소모가 적고 대기 모드에서는 0.1μA로 매우 낮은 전력을 사용하여 배터리 수명을 연장하는 데 적합합니다.



주요 특징:

• UV-A 및 UV-B 감지: 폭넓은 자외선 스펙트럼(280~400nm)을 감지할 수 있습니다.
• 아날로그 출력: UV 강도에 비례하는 전압 신호 출력.
• 낮은 소비 전력: 활성 모드에서 약 300μA의 전류를 소모하며, 대기 모드에서는 0.1μA.
• 작고 얇은 패키지: 4mm x 3.7mm의 소형 패키지로 다양한 프로젝트에 적합.

이 센서는 자외선 강도를 시각적으로 출력하거나 환경 모니터링 시스템에 통합하는 프로젝트에 적합한 선택입니다.

---

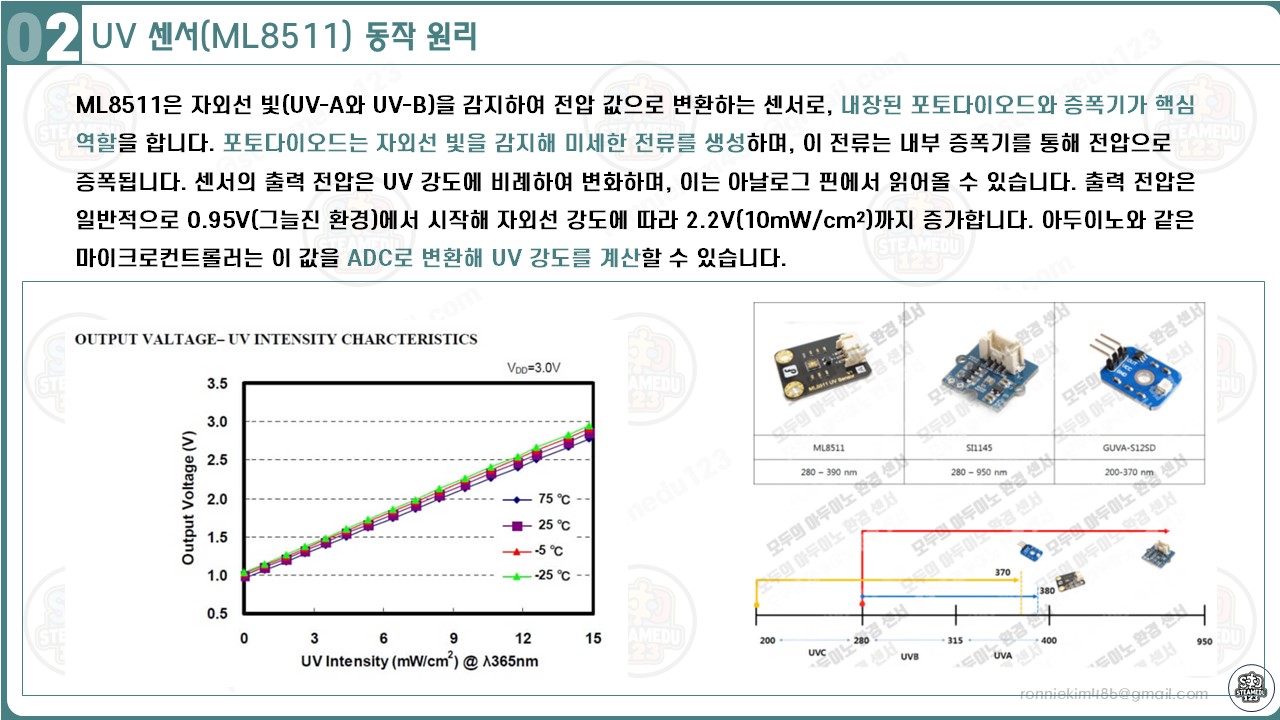

2. ML8511 UV센서의 동작 원리



ML8511 UV센서는 자외선 빛에 민감한 포토다이오드와 내부 증폭기를 통해 자외선 강도를 전압 신호로 변환합니다. 출력 전압은 UV 강도에 비례하며, 아두이노와 같은 마이크로컨트롤러의 아날로그 핀에서 읽어 이를 활용할 수 있습니다.



기본 동작 과정:

1. UV 감지: 포토다이오드가 UV-A와 UV-B 파장을 감지합니다.
2. 증폭 및 출력: 내부 증폭기가 포토다이오드에서 생성된 미세한 전류를 증폭하여 전압으로 변환합니다.
3. 전압 출력: UV 강도에 따라 0.95V~2.2V의 전압이 출력됩니다. 이 값은 UV 강도를 나타내며, 아날로그 핀에서 읽을 수 있습니다.

전압 출력 특성:

• 출력 전압 범위: 0.95V(그늘진 환경)에서 최대 약 2.2V(10mW/cm² UV 강도)까지.
• 최적 작동 전압: 3.3V로 안정적으로 동작하며, 2.7~3.6V의 범위 내에서 사용할 수 있습니다.

회로 연결:

• 센서의 VDD 핀에 전원을 공급하고, GND 핀을 접지에 연결합니다.
• OUT 핀에서 UV 강도에 비례하는 아날로그 전압 신호를 출력합니다.
• EN 핀은 활성화 핀으로, HIGH로 설정하면 센서가 작동 모드에 들어가고 LOW로 설정하면 대기 모드가 됩니다.

ML8511의 출력 신호는 실시간 UV 강도를 반영하여 LCD 디스플레이에 시각적으로 출력하거나 데이터 로깅 시스템에 활용할 수 있습니다. 이를 통해 환경 모니터링, 피부 보호 지수 계산 등 다양한 프로젝트를 구현할 수 있습니다.

---

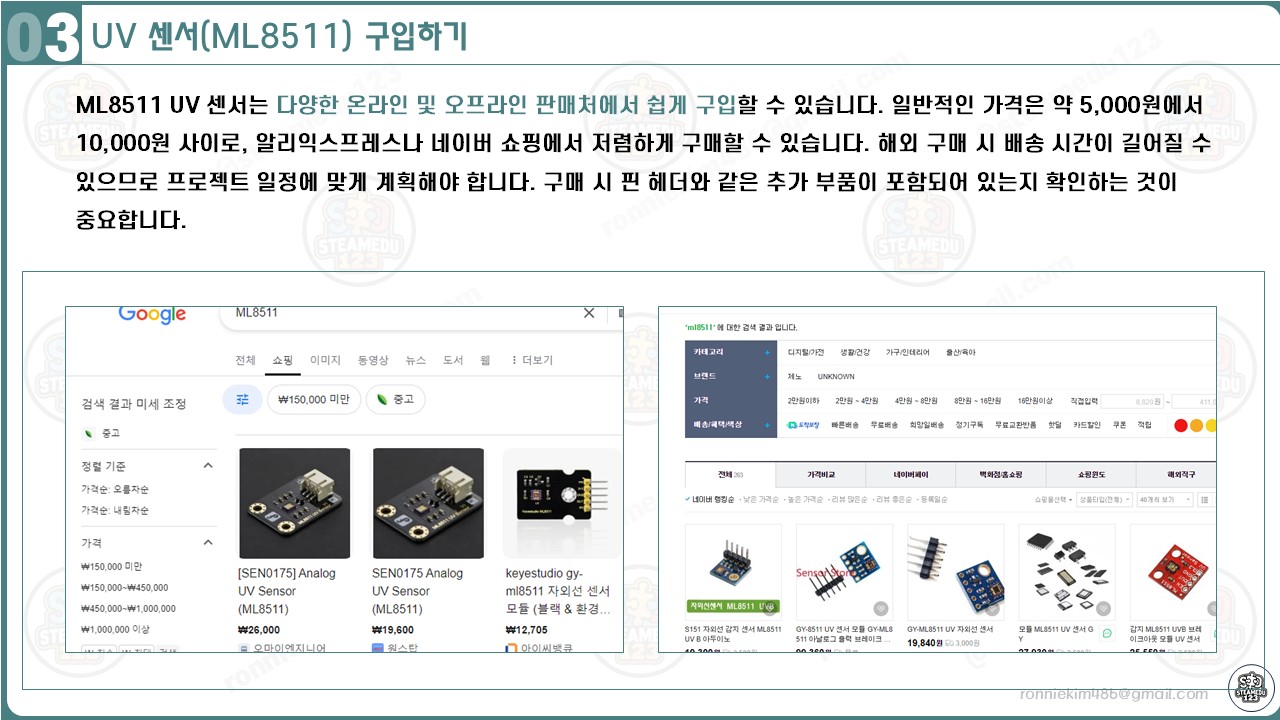

3. 구입하기

ML8511 UV 센서는 다양한 온라인 및 오프라인 판매처에서 쉽게 구입할 수 있습니다. 일반적인 가격은 약 5,000원에서 10,000원 사이로, 알리익스프레스나 네이버 쇼핑에서 저렴하게 구매할 수 있습니다. 해외 구매 시 배송 시간이 길어질 수 있으므로 프로젝트 일정에 맞게 계획해야 합니다. 구매 시 핀 헤더와 같은 추가 부품이 포함되어 있는지 확인하는 것이 중요합니다. 특히, 신뢰할 수 있는 판매처를 선택하여 제품의 품질과 호환성을 보장하세요. 또한, 데이터시트와 함께 제공되는 경우 이를 참고해 설치 및 작동 환경을 명확히 이해할 수 있습니다.



ML8511 UV 센서를 구입할 때는 다음 사항을 고려하세요:

1. 가격: 일반적으로 5,000원 ~ 10,000원 사이에서 구입 가능합니다.
2. 판매처: 신뢰할 수 있는 판매처를 선택하세요. 네이버 쇼핑, 알리익스프레스 등에서 쉽게 찾을 수 있습니다.
3. 배송 시간: 해외 구매 시 배송 기간이 길 수 있으니, 프로젝트 일정에 맞게 구매하세요.
4. 번들 품목: 일부 키트에는 필요한 핀 헤더가 포함되지 않을 수 있으니 확인하세요.

---

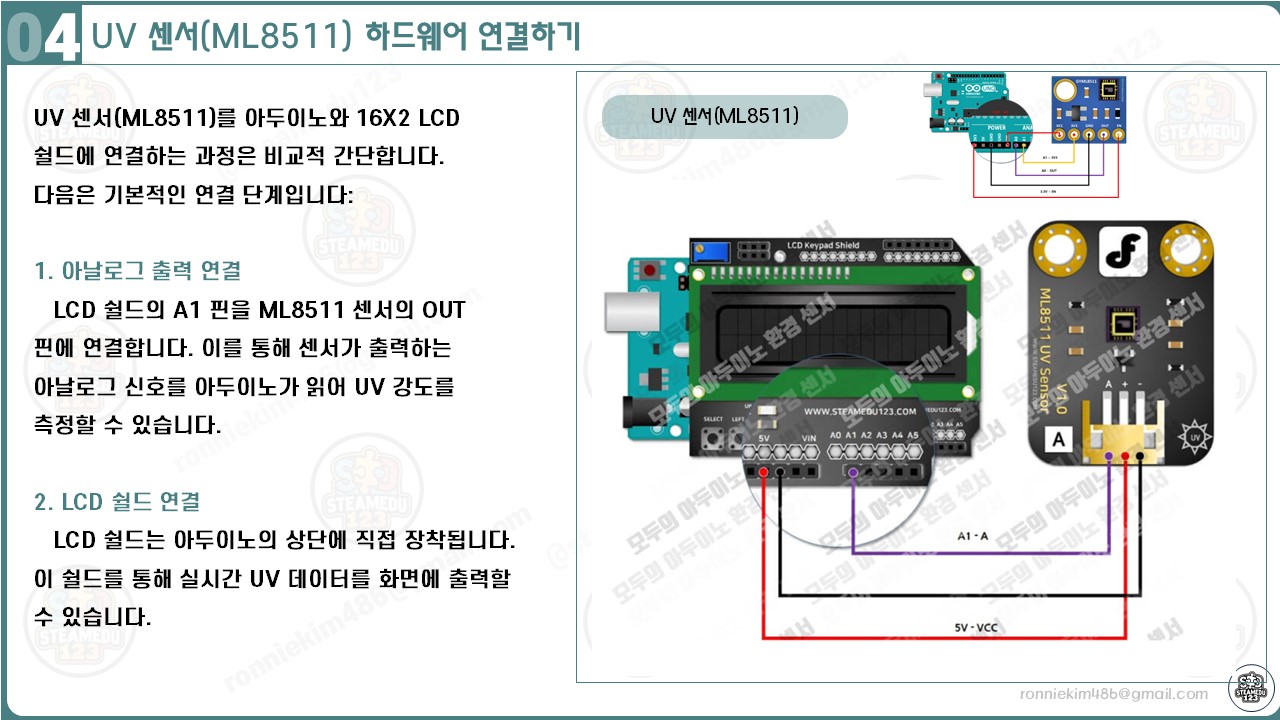

4. 하드웨어 연결하기



ML8511 UV센서를 아두이노와 LCD 쉴드(16x2)에 연결하려면 각 핀의 역할을 이해하고 정확히 배선해야 합니다. 센서의 OUT 핀은 자외선 강도에 비례하는 아날로그 전압을 출력하며, LCD 실드의 A1 핀에 연결됩니다. 이를 통해 아두이노는 아날로그 값을 디지털 값으로 변환하여 UV 강도를 계산할 수 있습니다. ML8511의 VCC 핀은 LCD 쉴드의 5V 핀에 연결해 전원을 공급하고, GND 핀은 쉴드의 GND 핀에 연결해 회로의 전압 기준을 맞춥니다. LCD 실드는 아두이노 보드에 직접 장착하며, 핀 배치가 정렬되어 있어 추가적인 배선 작업이 필요 없습니다. LCD 화면을 통해 UV 데이터를 실시간으로 출력할 수 있어 모니터링에 매우 적합합니다. 배선 후, USB 케이블로 아두이노를 컴퓨터에 연결한 뒤 코드를 업로드하여 작동 여부를 확인합니다. 만약 출력 값이 비정상적이라면 핀 연결과 코드 설정을 다시 점검하세요.





ML8511 UV센서를 아두이노 및 LCD 쉴드(16x2)와 연결하려면 다음과 같은 핀 연결이 필요합니다. ML8511은 아날로그 출력 센서로, 자외선 강도를 전압 값으로 출력합니다. 이 값을 LCD에 실시간으로 표시하기 위해 연결 과정을 단계별로 설명하겠습니다.

하드웨어 연결 방법:

1. ML8511 센서 핀 연결:
   • VCC → LCD 쉴드의 5V 핀: 센서에 안정적인 전원을 공급합니다.
   • GND → LCD 쉴드의 GND 핀: 회로의 기준 전압을 맞추기 위해 접지합니다.
   • OUT → LCD 쉴드의 A1 핀: 아날로그 신호를 읽기 위해 센서의 출력 핀을 LCD 실드의 A1(아날로그 입력 핀)에 연결합니다.
2. LCD 쉴드 설치:
   • LCD 쉴드를 아두이노 보드에 직접 장착합니다. LCD 실드는 핀 배치가 정렬되어 있어 아두이노에 쉽게 연결할 수 있습니다.

왜 이렇게 연결하는가?

• OUT 핀 연결: ML8511의 출력 핀은 자외선 강도에 비례하는 아날로그 전압을 생성합니다. LCD 쉴드의 A1 핀은 이를 디지털 값으로 변환하기 위한 입력 역할을 합니다.
• 전원 연결: 5V와 GND 핀을 통해 센서가 작동할 수 있는 충분한 전력을 공급하며, 안정적인 작동을 보장합니다.
• LCD 쉴드 사용: LCD 쉴드(16x2)는 실시간 UV 데이터를 시각적으로 출력하는 데 적합하며, 추가적인 배선 없이 아두이노와 쉽게 연결할 수 있습니다.

배선 후 점검:

모든 배선이 완료되면, 아두이노 보드와 컴퓨터를 USB 케이블로 연결한 뒤, 코드를 업로드합니다. 연결 상태가 잘못되면 출력 값이 나타나지 않거나 비정상적으로 작동할 수 있으니, 핀 연결을 다시 확인하세요.

---

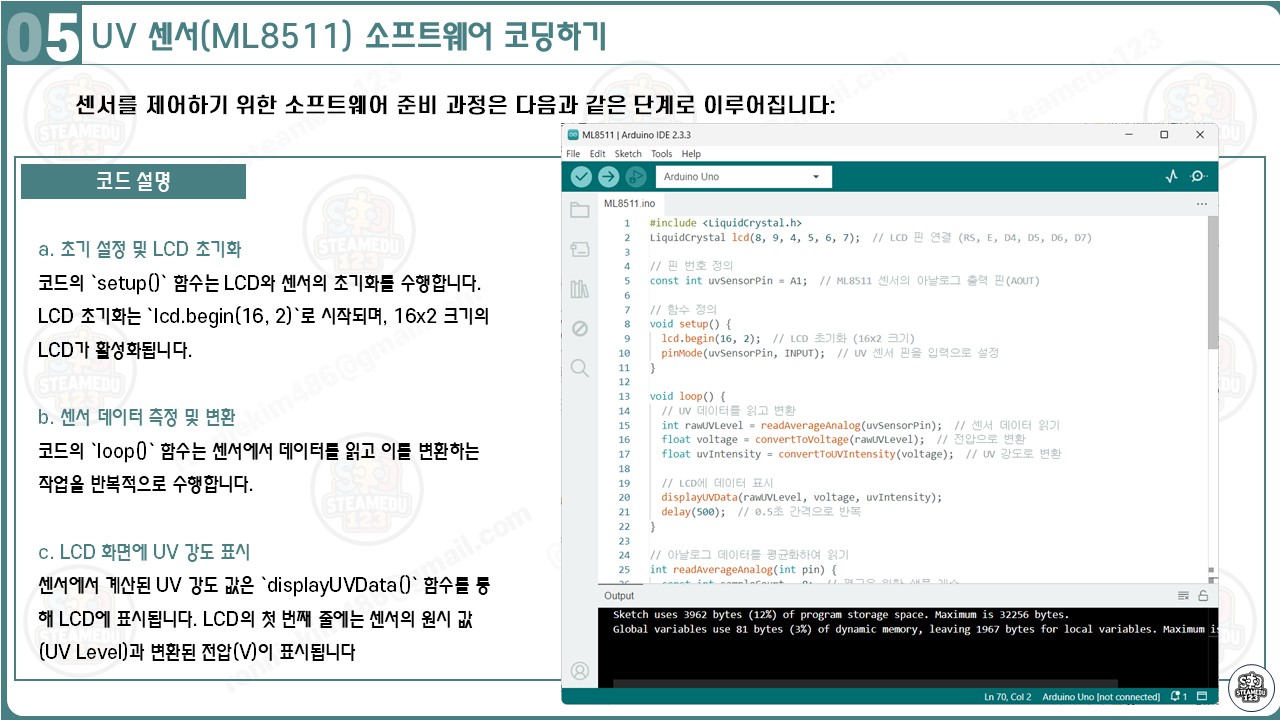

5. 소프트웨어 코딩하기



센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다



---

1. 아두이노

01 연결

- 아두이노와 PC 연결

- 아두이노 IDE 실행

- 메뉴 → 툴 → 보드:아두이노 UNO 확인

- 메뉴 → 스케치 → 확인/컴파일



02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행합니다.



03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치> 업로드(CTRL+U)를 선택해서 컴파일 파일을 업로드합니다.



04 동작 확인

센서의 동작을 확인할 수 있습니다.



---

2. 코드 설명

아두이노, LCD 실드(16x2), ML8511 UV 센서를 활용한 코드의 동작 순서를 단계적으로 설명하겠습니다. 이 코드는 센서에서 UV 데이터를 읽고, 이를 전압 및 UV 강도로 변환한 후, LCD 화면에 실시간으로 출력하는 기능을 수행합니다.



---

코드 동작 순서 요약

1. 초기화: LCD와 센서 핀 설정.
2. 데이터 수집: ML8511 센서에서 UV 데이터를 샘플링 및 평균화.
3. 데이터 변환: 아날로그 값을 전압으로 변환, 전압을 UV 강도로 변환.
4. 데이터 출력: LCD 화면에 UV 데이터(센서 값, 전압, UV 강도) 표시.
5. 반복 실행: 0.5초 주기로 데이터 갱신 및 출력.

이 동작 순서를 기반으로 코드가 설계되어 UV 데이터를 효율적으로 처리하고 사용자에게 실시간 정보를 제공합니다.

#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);  // LCD 핀 연결 (RS, E, D4, D5, D6, D7)

// 핀 번호 정의
const int uvSensorPin = A1;  // ML8511 센서의 아날로그 출력 핀(AOUT)

// 함수 정의
void setup() {
  lcd.begin(16, 2);  // LCD 초기화 (16x2 크기)
  pinMode(uvSensorPin, INPUT);  // UV 센서 핀을 입력으로 설정
}

void loop() {
  // UV 데이터를 읽고 변환
  int rawUVLevel = readAverageAnalog(uvSensorPin);  // 센서 데이터 읽기
  float voltage = convertToVoltage(rawUVLevel);  // 전압으로 변환
  float uvIntensity = convertToUVIntensity(voltage);  // UV 강도로 변환

  // LCD에 데이터 표시
  displayUVData(rawUVLevel, voltage, uvIntensity);
  delay(500);  // 0.5초 간격으로 반복
}

// 아날로그 데이터를 평균화하여 읽기
int readAverageAnalog(int pin) {
  const int sampleCount = 8;  // 평균을 위한 샘플 개수
  unsigned int totalValue = 0;

  for (int i = 0; i < sampleCount; i++) {
    totalValue += analogRead(pin);  // 센서 값 읽기
  }

  return totalValue / sampleCount;  // 평균값 반환
}

// 아날로그 값을 전압으로 변환
float convertToVoltage(int analogValue) {
  const float referenceVoltage = 5.0;  // 아두이노의 참조 전압
  return (referenceVoltage * analogValue) / 1024.0;  // 전압 계산
}

// 전압을 UV 강도로 변환
float convertToUVIntensity(float voltage) {
  const float minVoltage = 0.99;  // 최소 전압
  const float maxVoltage = 2.9;  // 최대 전압
  const float minUVIntensity = 0.0;  // 최소 UV 강도 (mW/cm^2)
  const float maxUVIntensity = 15.0;  // 최대 UV 강도 (mW/cm^2)

  // 전압을 UV 강도로 매핑
  return mapFloat(voltage, minVoltage, maxVoltage, minUVIntensity, maxUVIntensity);
}

// LCD에 UV 데이터 표시
void displayUVData(int uvLevel, float voltage, float uvIntensity) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("UV Level: ");  // UV 값 출력
  lcd.print(uvLevel);

  lcd.setCursor(0, 1);
  lcd.print(voltage, 2);  // 전압 출력 (소수점 2자리)
  lcd.print(" V ");
  lcd.print(uvIntensity, 2);  // UV 강도 출력 (소수점 2자리)
  lcd.print(" mW/cm2");
}

// float형 값에 대한 매핑 함수
float mapFloat(float x, float in_min, float in_max, float out_min, float out_max) {
  return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}





---

1. 초기화 단계

1. LCD 쉴드 초기화
   • 코드의 setup() 함수에서 lcd.begin(16, 2)를 호출해 LCD 실드의 화면 크기를 설정합니다.
   • 아두이노 핀과 LCD 실드가 올바르게 통신할 수 있도록 초기화됩니다.
2. 센서 핀 설정
   • pinMode(uvSensorPin, INPUT)로 ML8511 센서가 데이터를 출력할 수 있도록 아두이노의 A1 핀을 입력 모드로 설정합니다.

---

2. 센서 데이터 수집

1. 아날로그 데이터 읽기
   • readAverageAnalog() 함수는 ML8511 센서의 출력 핀에서 아날로그 신호를 읽습니다.
   • 아날로그 값을 8번 샘플링하여 평균값을 계산함으로써 신호의 정확도를 높입니다.

---

3. 데이터 처리

1. 아날로그 값을 전압으로 변환
   • convertToVoltage() 함수는 센서에서 읽은 아날로그 값을 전압 값(0.95~2.9V)으로 변환합니다.
   • 아두이노의 참조 전압(5V)을 기준으로 계산하여 전압 값을 도출합니다.
2. 전압을 UV 강도로 변환
   • convertToUVIntensity() 함수는 변환된 전압 값을 이용해 UV 강도(mW/cm²)를 계산합니다.
   • 이 과정에서는 전압과 UV 강도 간의 비례 관계를 반영한 매핑 함수(mapFloat)가 사용됩니다.

---

4. LCD 출력

1. UV 데이터 출력
   • displayUVData() 함수는 센서에서 읽은 UV 값, 전압, 그리고 UV 강도를 LCD 화면에 표시합니다.
   • 상단 행에는 센서에서 읽은 원시 UV 값과 전압(V)을 출력하고, 하단 행에는 계산된 UV 강도(mW/cm²)를 표시합니다.
2. 출력 주기 설정
   • delay(500)을 사용해 데이터를 0.5초 간격으로 업데이트합니다.

---

5. 반복 동작

• 아두이노는 loop() 함수 내에서 센서 데이터 수집, 변환, LCD 출력 단계를 반복적으로 수행합니다.
• 실시간 데이터를 지속적으로 갱신하여 LCD 화면에 표시합니다.





코드 실행 예시

초기 상태 (실내 환경)

• UV 강도가 낮은 실내 환경에서 LCD 화면에 출력되는 데이터:

UV Level: 10 0.98 V
0.00 mW/cm2



강한 자외선 환경 (야외)

• 센서를 강한 햇빛 아래 노출시킨 경우:

UV Level: 512 2.50 V
12.34 mW/cm2



약한 자외선 환경 (그늘)

• 센서를 그늘진 환경으로 이동시킨 경우:

UV Level: 256 1.75 V
7.50 mW/cm2



센서 차단 상태

• 센서를 손으로 가려 자외선을 완전히 차단한 경우:

UV Level: 5 0.95 V 0.00
mW/cm2



이 예시는 센서가 자외선 강도에 따라 출력 전압과 UV 강도를 어떻게 계산하고 표시하는지를 보여줍니다. LCD 화면은 실시간으로 변하는 데이터를 반영합니다.



---

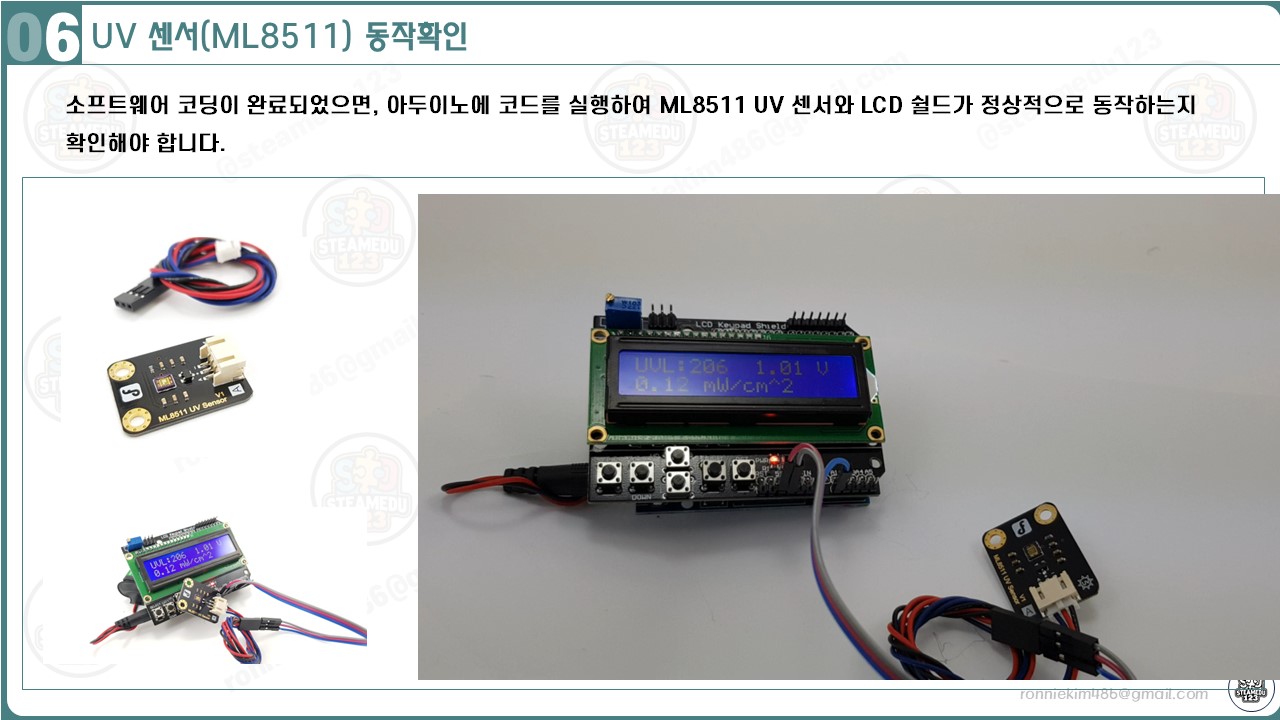

6. ML8511 UV센서 동작 확인



ML8511 UV센서의 동작을 확인하려면 하드웨어 연결 상태와 소프트웨어 실행 결과를 주의 깊게 점검해야 합니다. 아래는 동작 확인 과정과 예상 결과를 구체적으로 설명한 내용입니다.





1. 하드웨어 점검

• 아두이노와 ML8511 센서, 그리고 LCD 쉴드 간의 연결 상태를 다시 확인합니다.
  • A1 핀이 ML8511의 OUT 핀에 제대로 연결되었는지 확인합니다.
  • ML8511의 VCC와 GND 핀이 올바르게 연결되었는지 점검합니다.

2. 코드 업로드 및 실행

• 아두이노 IDE에서 작성한 코드를 업로드한 뒤, LCD 화면에 "UV Sensor Ready" 메시지가 나타나는지 확인합니다.
• LCD에 UV Level, 전압(V), 그리고 UV 강도(mW/cm²)가 실시간으로 표시되기 시작하면 센서가 정상적으로 작동하는 것입니다.

3. 실험 과정

• 실내 환경: 센서를 실내에 두었을 때, UV Level 값이 낮고, 전압은 약 0.95~1.0V 근처로 유지됩니다. 이 상태에서 UV 강도는 0.0 mW/cm²로 나타날 것입니다.
• 햇빛 아래 노출: 센서를 강한 햇빛에 노출시키면, UV Level 값이 증가하고, 전압도 상승합니다.
• 그늘진 환경: 센서를 그늘로 옮기면 UV Level 값과 전압이 다시 감소하며, UV 강도도 낮아집니다.

4. 문제 해결

• LCD 화면에 데이터가 출력되지 않는 경우: LCD 핀 연결 상태와 lcd.begin() 코드가 제대로 작성되었는지 확인하세요.
• UV 값이 고정된 경우: ML8511 센서의 OUT 핀 연결과 전원 공급 상태를 점검합니다.
• 시리얼 모니터에 데이터 출력 확인: 시리얼 모니터를 통해 센서 데이터가 출력되는지 확인해 디버깅에 활용합니다.

---





7. 마무리



ML8511 UV 센서를 사용한 프로젝트는 자외선 강도를 실시간으로 모니터링하고 시각적으로 출력하는 경험을 제공합니다. 이 과정에서 다음과 같은 점들을 배울 수 있습니다:

1. 아날로그 신호 처리 이해
   ML8511 센서가 아날로그 신호를 전압 값으로 출력하고 이를 디지털로 변환하는 과정을 경험하며, 아두이노의 ADC 기능을 이해할 수 있습니다.
2. 하드웨어와 소프트웨어의 조화
   센서, LCD 실드, 아두이노 보드 간의 하드웨어 통합과, 데이터를 수집하고 처리해 시각화하는 소프트웨어의 중요성을 알게 됩니다.
3. 실용적인 확장 아이디어
   • UV 강도 알람: UV 강도가 일정 수준을 넘으면 경고음을 울리거나 LED를 점등시키는 기능을 추가할 수 있습니다.
   • 환경 모니터링 시스템: 온도, 습도 센서를 추가해 날씨 정보를 함께 제공하는 환경 모니터링 프로젝트로 확장 가능합니다.
   • 스킨케어 도우미: UV 강도를 기반으로 자외선 차단제 사용 타이밍을 알려주는 개인화된 스킨케어 시스템을 개발할 수도 있습니다.

프로젝트를 통해 하드웨어 및 소프트웨어의 통합 능력을 키우며, 데이터를 활용한 유용한 응용 아이디어를 구체화할 수 있습니다. ML8511 UV 센서는 단순하지만 강력한 기능을 제공하여 초보자도 손쉽게 활용할 수 있는 도구입니다.
