[아두이노][센서] 햇빛 강도 측정! SI1145 UV 센서로 환경 모니터

이 프로젝트는 아두이노와 Grove SI1145 UV 센서를 사용하여 실시간으로 자외선(UV), 가시광선, 적외선 데이터를 측정하고, LCD 디스플레이를 통해 이를 확인하는 방법을 다룹니다. 초보자도 쉽게 따라 할 수 있도록 하드웨어 연결, 소프트웨어 코딩, 동작 확인까지 단계별로 설명하였습니다. 이 프로젝트를 통해 환경 데이터를 측정하고 분석하는 과정을 익힐 수 있으며, 이를 기반으로 다양한 응용 프로젝트를 확장할 수 있습니다. 지금 바로 아두이노와 UV 센서를 사용하여 환경 모니터링 세계에 첫걸음을 내딛어 보세요!

[아두이노][센서] 실시간 환경 측정! Grove SI1145 UV 센서로 자외선 분석

Grove SI1145 UV 센서는 자외선(UV), 가시광선, 적외선 데이터를 측정하여 환경 상태를 분석하는 데 유용한 센서입니다. 아두이노와의 I2C 통신을 통해 데이터를 실시간으로 전송하며, LCD 쉴드를 사용해 데이터를 직관적으로 표시할 수 있습니다. 이 프로젝트는 하드웨어 연결부터 소프트웨어 코딩, 데이터 출력 확인까지의 과정을 체계적으로 구성하여 초보자도 쉽게 따라 할 수 있습니다.

센서 초기화 및 데이터 처리는 간단한 코드로 이루어지며, UV 인덱스 상태를 시각적으로 표시하여 환경 모니터링에 실질적인 도움을 줍니다. 확장 가능성도 뛰어나, IoT 시스템에 통합하거나 UV 경고 장치 등으로 활용할 수 있습니다. SI1145 UV 센서는 가격 대비 성능이 우수하고 다양한 응용이 가능하여 전자 학습 및 환경 모니터링 프로젝트에 매우 적합한 도구입니다.

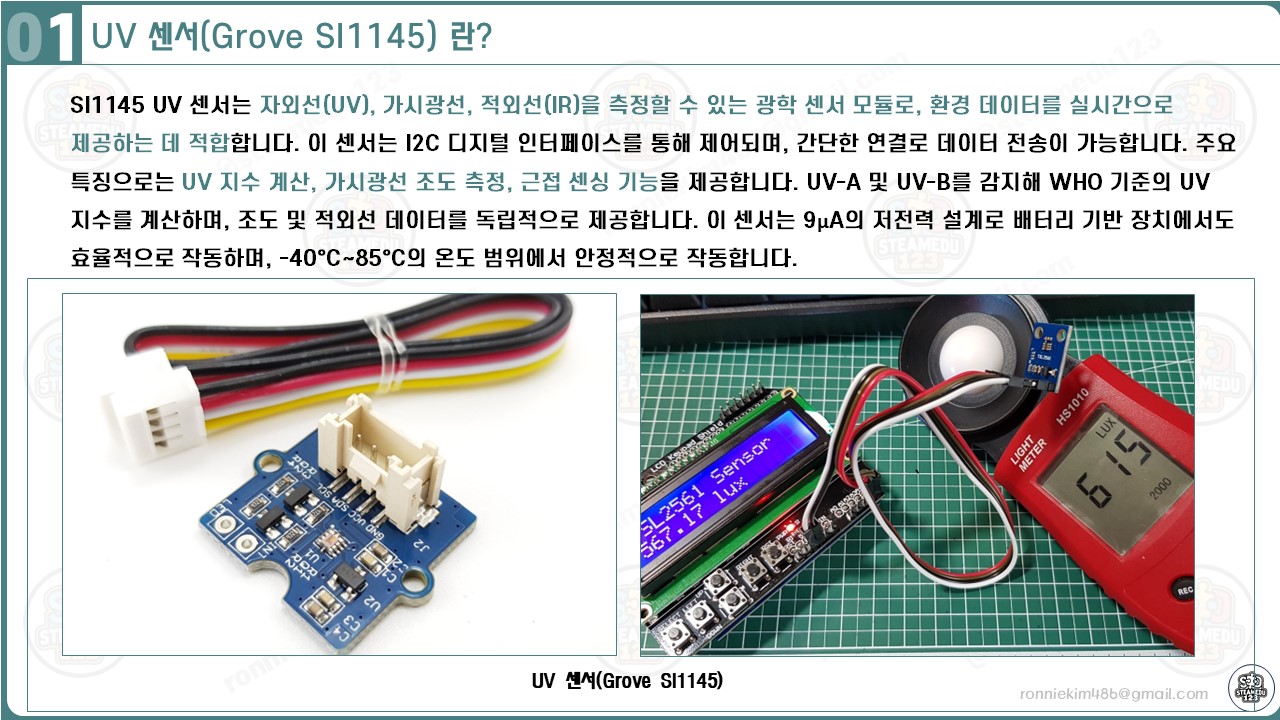

1. SI1145 UV 센서란?

SI1145는 근접 센싱(Proximity Sensing), 자외선 지수(UV Index), 그리고 주변 광도(Ambient Light)를 측정할 수 있는 고성능 광학 센서입니다. 이 센서는 I2C 디지털 인터페이스를 통해 제어되며, 저전력 설계로 배터리 기반의 IoT 디바이스에 적합합니다. 적외선, 가시광선, 자외선을 각각 독립적으로 감지할 수 있어, 다양한 환경에서 정확한 측정 데이터를 제공합니다.

주요 특징:

UV 지수 측정: UV-A 및 UV-B를 모두 감지하며, WHO 기준의 UV 지수를 제공합니다.
적외선 및 가시광선 감지: 실내 조명, 자연광 및 직접 태양광에서도 높은 감도를 유지합니다.
I2C 통신: 최대 3.4 Mbps의 속도로 안정적인 데이터 전송이 가능합니다.
저전력 소비: 평균 9 µA로 긴 배터리 수명을 보장하며, 대기 모드에서는 500 nA 이하의 전류만 소모합니다.
광학 간섭에 대한 높은 내성: 주변 빛의 깜빡임이나 노이즈에 강하며, 반사율이 낮은 물체도 감지 가능합니다.
온도 범위: -40°C부터 85°C까지 작동하며, 다양한 환경에서 안정성을 제공합니다.

이 센서는 2x2 mm 크기의 소형 패키지(QFN-10)에 내장되어 있어, 소형 디바이스에도 쉽게 통합할 수 있습니다. 특히 터치 없는 슬라이더나 사용자 근접 감지 인터페이스 같은 응용 프로그램에서 뛰어난 성능을 발휘합니다.

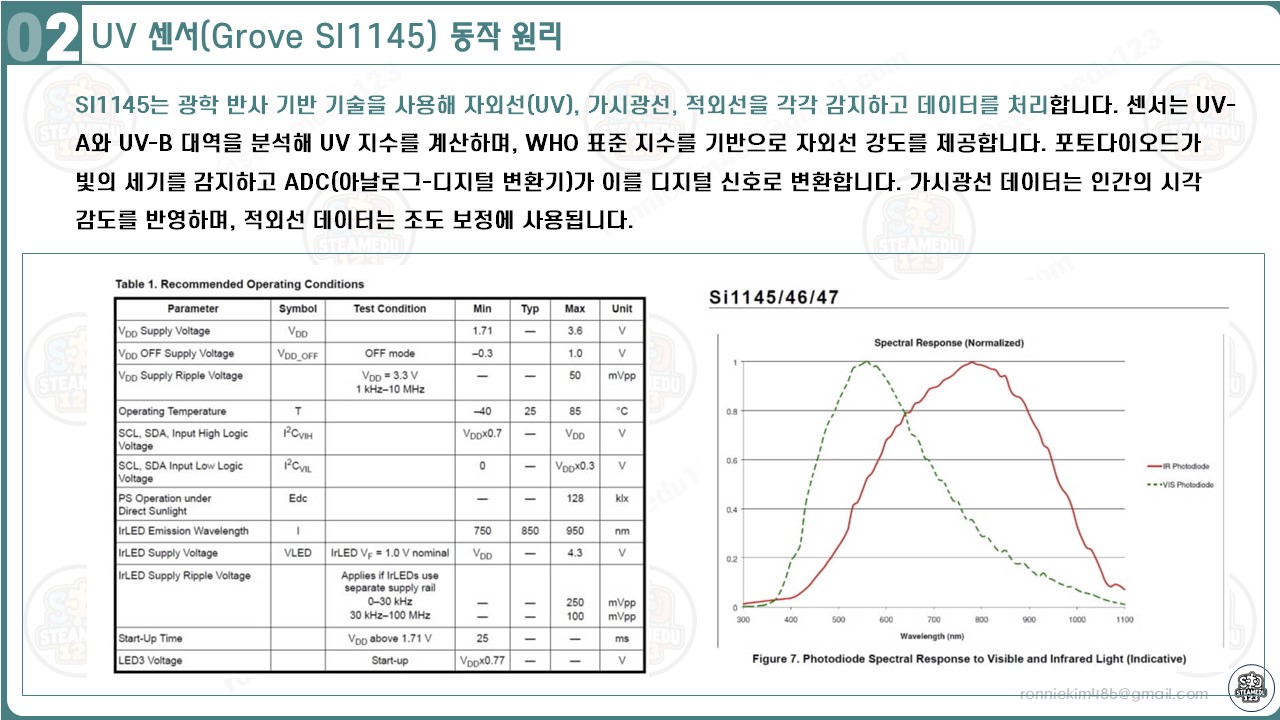

2. SI1145 UV 센서의 동작 원리

SI1145는 광학 반사 기반 기술을 사용하여 주변 환경을 감지합니다. 이 센서는 내장된 포토다이오드와 ADC(아날로그-디지털 변환기)를 통해 빛의 세기를 디지털 신호로 변환합니다. 이를 통해 자외선, 가시광선 및 적외선의 세기를 각각 독립적으로 측정할 수 있습니다.

동작 메커니즘:

자외선(UV) 지수 측정:
센서는 UV-A와 UV-B 대역을 감지하며, CIE Erythemal Action Spectrum에 따라 가중치를 적용해 UV 지수를 계산합니다. 이 지수는 사람 피부의 반응도를 기준으로 하여 제공됩니다. UV 측정값은 보정값을 기반으로 정확도가 향상됩니다.
적외선 및 가시광선 감지:
센서는 가시광선과 적외선 데이터를 각각 독립적으로 측정합니다. 가시광선 포토다이오드는 인간의 시각과 유사한 스펙트럼 감도를 제공하며, 적외선 데이터는 가시광선 데이터의 보정에 사용됩니다. 이 데이터를 결합하여 인간이 느끼는 밝기(조도) 수준을 계산할 수 있습니다.
근접 감지(Proximity Sensing):
적외선 LED를 사용하여 물체의 반사를 감지합니다. 이를 통해 정적 또는 동적 물체를 감지하며, 최대 50cm 거리까지 정확한 근접 감지가 가능합니다.
I2C 통신:
센서에서 측정한 데이터는 I2C 버스를 통해 전송됩니다. 기본 슬레이브 주소는 0x60이며, 최대 3.4 Mbps의 통신 속도를 지원합니다.

추가 기술적 특징:

전력 관리:
센서는 사용되지 않을 때 낮은 전력을 소모하며, 측정 간격을 프로그래밍하여 시스템 전력 효율성을 최적화할 수 있습니다.
자동 모드:
특정 간격으로 자동 측정을 수행하며, 데이터를 측정할 때마다 호스트 장치에 인터럽트를 발생시킬 수 있습니다.

이 센서는 환경 센싱, 건강 관리 디바이스, 스마트 가전 등 다양한 프로젝트에 적합하며, 주변 환경 데이터를 기반으로 스마트한 제어를 가능하게 합니다.

Si1145-46-47.pdf

0.70MB

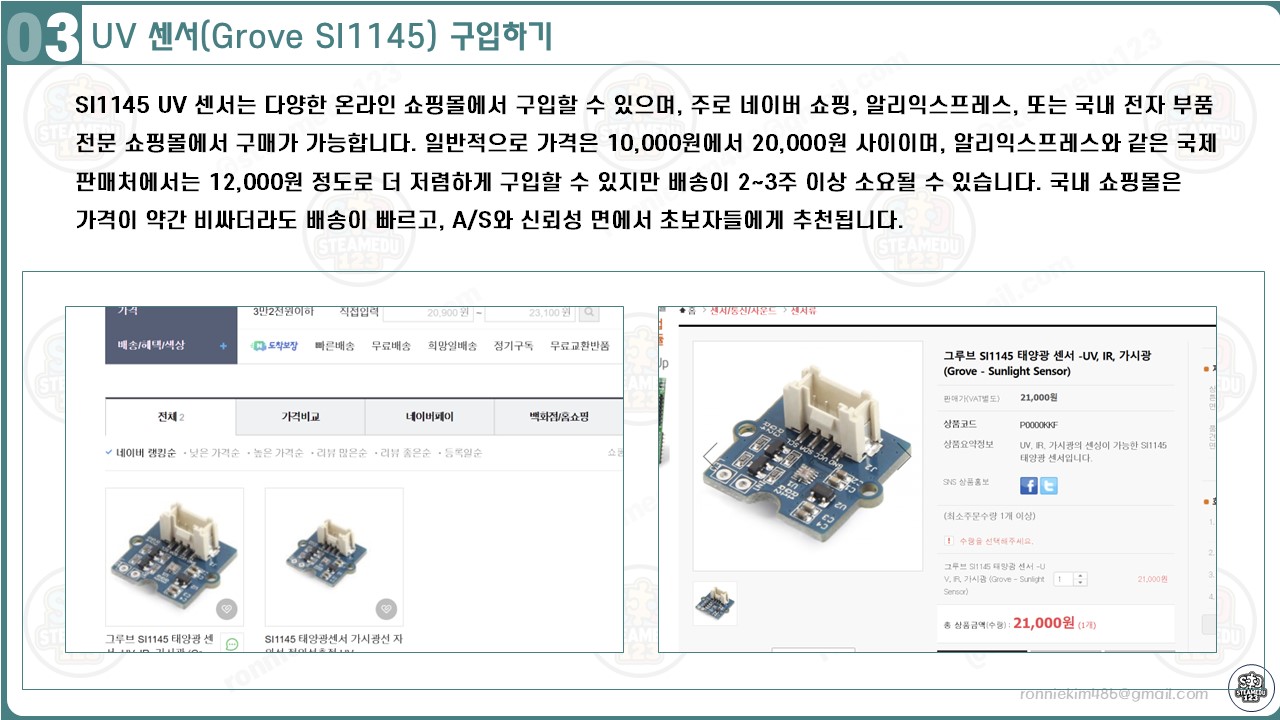

3. SI1145 UV 센서 구입하기

SI1145 UV 센서는 다양한 온라인 쇼핑몰에서 구입할 수 있으며, 주로 네이버 쇼핑, 알리익스프레스, 또는 국내 전자 부품 전문 쇼핑몰에서 구매가 가능합니다. 일반적으로 가격은 10,000원에서 20,000원 사이이며, 알리익스프레스와 같은 국제 판매처에서는 12,000원 정도로 더 저렴하게 구입할 수 있지만 배송이 2~3주 이상 소요될 수 있습니다. 국내 쇼핑몰은 가격이 약간 비싸더라도 배송이 빠르고, A/S와 신뢰성 면에서 초보자들에게 추천됩니다. 구매 시 데이터시트를 제공하거나 인증된 판매처를 선택하는 것이 중요합니다. 센서를 구입할 때는 I2C 프로토콜 지원 여부와 정품 여부를 확인해야 호환성 문제를 방지할 수 있습니다. 또한 프로젝트에 필요한 추가 구성품(LCD 디스플레이, 점퍼 와이어 등)을 함께 구매하면 작업 효율이 높아집니다.

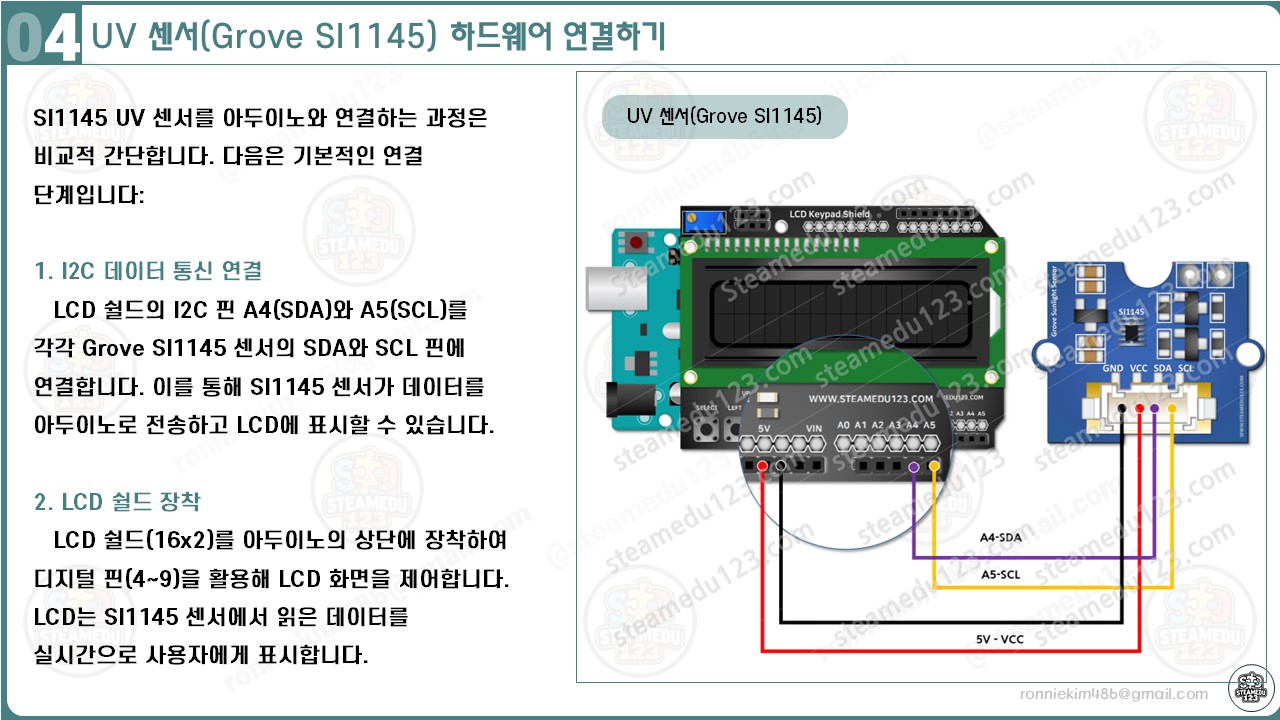

4. SI1145 UV 센서 하드웨어 연결하기

아두이노, LCD 쉴드(16x2), 그리고 Grove SI1145 센서를 사용하여 하드웨어를 구성합니다. 먼저 LCD 쉴드를 아두이노 위에 장착하고, Grove SI1145 센서를 LCD 쉴드의 I2C 핀(A4, A5)과 연결합니다. I2C 통신을 통해 센서는 데이터를 전송하며, LCD 쉴드는 이를 실시간으로 표시하는 역할을 합니다. 연결은 다음과 같이 진행됩니다: LCD 쉴드의 A4(SDA) 핀과 A5(SCL) 핀은 각각 Grove SI1145 센서의 SDA와 SCL 핀에 연결됩니다. 아두이노의 5V와 GND 핀을 사용해 Grove SI1145에 전원을 공급합니다. LCD 쉴드는 아두이노의 디지털 핀(4~9)을 사용하여 데이터를 표시합니다. 이러한 연결을 통해 SI1145 센서에서 수집한 자외선(UV), 가시광선, 적외선 데이터를 LCD에 출력할 수 있습니다. 모든 배선을 완료한 후 전원을 연결하기 전에 배선이 올바른지 확인하여 오작동을 방지해야 합니다.

아두이노와 LCD 쉴드(16x2), Grove SI1145 UV 센서를 연결하여 자외선(UV) 및 가시광선 데이터를 실시간으로 출력할 수 있습니다. 이 구성에서는 LCD 쉴드를 아두이노에 장착한 뒤, LCD 쉴드의 A4(SDA)와 A5(SCL) 핀을 Grove SI1145 센서의 SDA 및 SCL 핀에 연결합니다. 아래는 구체적인 연결 방법과 이유를 설명합니다.

하드웨어 연결 핀 정보

LCD 쉴드와 아두이노:
LCD 쉴드는 아두이노의 디지털 및 아날로그 핀과 직접 결합됩니다. 디지털 핀 4, 5, 6, 7은 LCD 데이터 제어에 사용되며, 디지털 핀 8과 9는 RS와 EN 신호로 사용됩니다. LCD 백라이트 전원은 아두이노의 5V 및 GND에서 공급됩니다.
Grove SI1145와 LCD 쉴드:
- SDA 연결: LCD 쉴드의 A4 핀 → Grove SI1145의 SDA 핀
- SCL 연결: LCD 쉴드의 A5 핀 → Grove SI1145의 SCL 핀
- 전원 연결:
  - 5V: LCD 쉴드 또는 아두이노의 5V 핀 → Grove SI1145의 VCC 핀
  - GND: LCD 쉴드 또는 아두이노의 GND 핀 → Grove SI1145의 GND 핀

연결의 이유

I2C 통신 지원:
SI1145 센서는 I2C 통신 프로토콜을 통해 데이터를 전송하며, 아두이노의 A4(SDA), A5(SCL) 핀이 이에 사용됩니다. LCD 쉴드는 이러한 핀을 그대로 노출하기 때문에 추가 작업 없이 SI1145와 쉽게 연결할 수 있습니다.
전원 공급:
아두이노의 5V와 GND 핀이 센서에 안정적인 전원을 공급하여 센서의 정상 작동을 보장합니다.
LCD 데이터 출력:
센서에서 수집된 자외선(UV), 가시광선 및 적외선 데이터를 실시간으로 표시하기 위해 LCD를 사용합니다. LCD는 사용자에게 직관적인 데이터를 제공하며, 측정 환경에 따라 UV 상태(Low, Moderate 등)를 추가로 표시합니다.

결과

이러한 하드웨어 연결을 통해 SI1145 센서에서 데이터를 수집하고, LCD를 통해 실시간으로 표시할 수 있습니다. 잘못된 연결이 없도록 점퍼 와이어를 꼼꼼히 확인하고, 전원을 연결하기 전에 모든 회로가 안전한지 점검하세요.

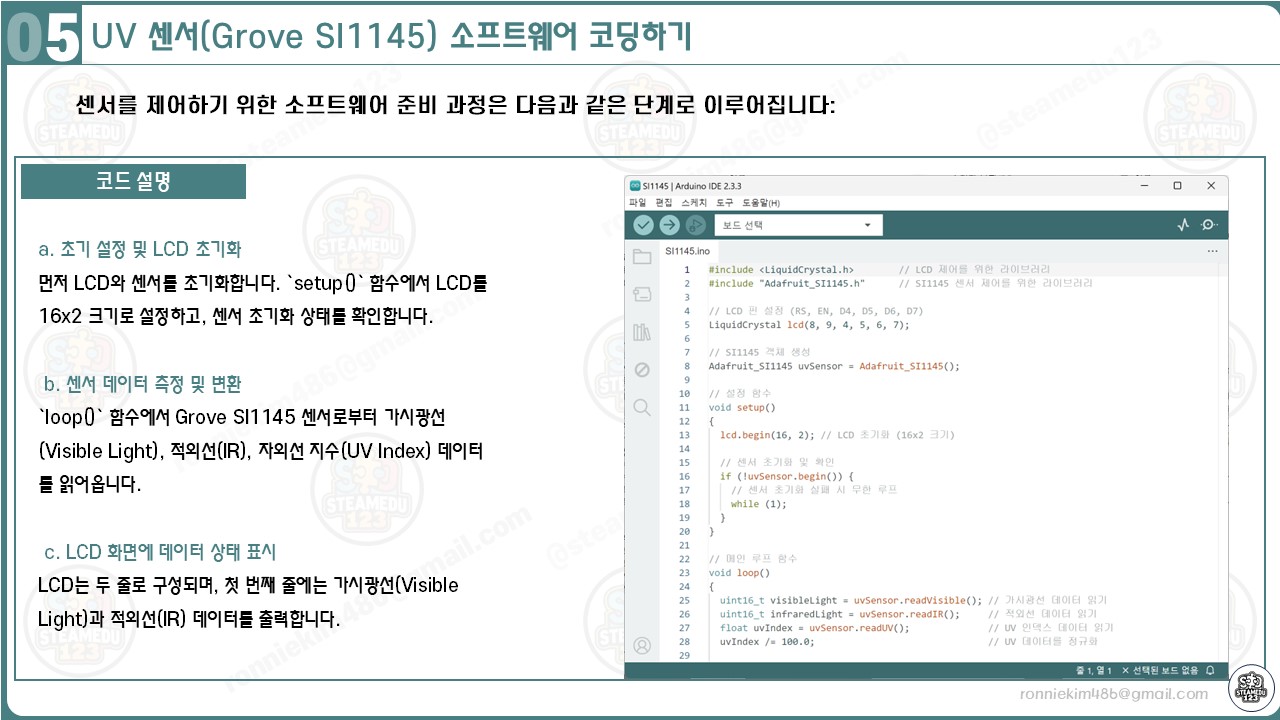

5. 소프트웨어 코딩하기

센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다

1. 아두이노

01 연결

- 아두이노와 PC 연결

- 아두이노 IDE 실행

- 메뉴 → 툴 → 보드:아두이노 UNO 확인

- 메뉴 → 스케치 → 확인/컴파일

02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행합니다.

03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 합니다.

04 동작 확인

센서의 동작을 확인할 수 있습니다.

2. 코드 설명

아두이노, LCD 쉴드(16x2), Grove SI1145 센서를 활용한 코드는 다음과 같은 동작 순서를 따릅니다. 이 코드는 센서 데이터를 읽고 이를 LCD에 출력하는 과정을 체계적으로 구성합니다. 각 단계는 기능적으로 분리되어 있으며, 초보자도 이해할 수 있도록 구체적으로 설명하겠습니다

#include <LiquidCrystal.h>        // LCD 제어를 위한 라이브러리
#include "Adafruit_SI1145.h"      // SI1145 센서 제어를 위한 라이브러리

// LCD 핀 설정 (RS, EN, D4, D5, D6, D7)
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

// SI1145 객체 생성
Adafruit_SI1145 uvSensor = Adafruit_SI1145();

// 설정 함수
void setup()
{
  lcd.begin(16, 2); // LCD 초기화 (16x2 크기)

  // 센서 초기화 및 확인
  if (!uvSensor.begin()) {
    // 센서 초기화 실패 시 무한 루프
    while (1);
  }
}

// 메인 루프 함수
void loop()
{
  uint16_t visibleLight = uvSensor.readVisible(); // 가시광선 데이터 읽기
  uint16_t infraredLight = uvSensor.readIR();     // 적외선 데이터 읽기
  float uvIndex = uvSensor.readUV();              // UV 인덱스 데이터 읽기
  uvIndex /= 100.0;                               // UV 데이터를 정규화

  // LCD에 데이터를 출력
  displaySensorData(visibleLight, infraredLight, uvIndex);

  delay(1000); // 1초 간격으로 데이터 갱신
}

// 센서 데이터를 LCD에 출력하는 함수
void displaySensorData(uint16_t visible, uint16_t infrared, float uvIndex) {
  lcd.clear(); // LCD 화면 초기화

  // 첫 번째 줄에 가시광선과 적외선 데이터 출력
  lcd.setCursor(0, 0);
  lcd.print("Vis:");    // 가시광선 출력
  lcd.print(visible);
  lcd.print(" IR:");    // 적외선 출력
  lcd.print(infrared);

  // 두 번째 줄에 UV 데이터 출력
  lcd.setCursor(0, 1);
  lcd.print("UV:");     // UV 인덱스 출력
  lcd.print(uvIndex);

  // UV 인덱스 범위에 따른 상태 표시
  if (uvIndex < 3.0) lcd.print(" Low");
  else if (uvIndex < 6.0) lcd.print(" Moderate");
  else if (uvIndex < 8.0) lcd.print(" High");
  else if (uvIndex < 11.0) lcd.print(" Very High");
  else lcd.print(" Extreme");
}

1. 초기화 단계

라이브러리 로드
- SI1145 센서를 제어하기 위한 Adafruit_SI1145.h 라이브러리와 LCD를 제어하기 위한 LiquidCrystal.h 라이브러리를 포함합니다.
- LiquidCrystal 객체와 Adafruit_SI1145 객체를 각각 생성합니다.
LCD와 센서 초기화
- setup() 함수에서 LCD 크기(16x2)를 설정합니다.
- uvSensor.begin()을 호출하여 SI1145 센서를 초기화합니다. 센서가 연결되지 않았거나 초기화에 실패하면 무한 루프에 진입하여 사용자에게 문제를 알립니다.

2. 데이터 측정 단계

센서 데이터 읽기
- uvSensor.readVisible()로 가시광선 데이터를 읽어옵니다.
- uvSensor.readIR()로 적외선 데이터를 읽어옵니다.
- uvSensor.readUV()로 자외선(UV) 인덱스를 읽어옵니다. 이 값은 100배로 출력되므로 100.0으로 나누어 정규화합니다.
데이터 처리
- 센서 데이터를 읽고 정규화한 후, LCD 출력 함수(displaySensorData)로 전달합니다.

3. 데이터 출력 단계

LCD 초기화 및 화면 설정
- lcd.clear()로 이전 데이터 표시를 지웁니다.
- LCD의 첫 번째 줄에 가시광선(Vis:)과 적외선(IR:) 데이터를 출력합니다.
- LCD의 두 번째 줄에 자외선(UV:) 데이터를 출력하며, UV 인덱스 상태(Low, Moderate 등)를 추가로 표시합니다.
UV 인덱스 상태 표시
- UV 인덱스 값에 따라 상태를 다르게 출력합니다:
  - 3 미만: Low
  - 3~6: Moderate
  - 6~8: High
  - 8~11: Very High
  - 11 이상: Extreme

4. 주기적 업데이트

데이터 갱신 주기 설정
- delay(1000)를 사용하여 데이터를 1초 간격으로 갱신합니다. 이를 통해 실시간 데이터 모니터링이 가능합니다.

코드 동작 요약

Setup: LCD와 센서를 초기화하며, 센서 연결 상태를 점검합니다.
Loop: 센서 데이터를 읽고, 데이터를 LCD에 표시하며, UV 상태를 시각적으로 알립니다.
LCD 출력: 데이터를 사용자 친화적인 형식으로 제공하며, 주기적으로 갱신됩니다.

예시 출력

LCD 출력 예시 1 (실내 환경, 낮은 UV 인덱스):

Vis:123 IR:45
UV:0.5 Low

LCD 출력 예시 2 (야외 환경, 중간 UV 인덱스):

Vis:567 IR:89
UV:4.2 Moderate

LCD 출력 예시 3 (야외 환경, 높은 UV 인덱스):

Vis:890 IR:150
UV:7.8 High

LCD 출력 예시 4 (강렬한 태양광 환경, 매우 높은 UV 인덱스):

Vis:1023 IR:210
UV:10.5 Very High

LCD 출력 예시 5 (UV 지수 극단적 상황):

Vis:950 IR:300
UV:12.8 Extreme

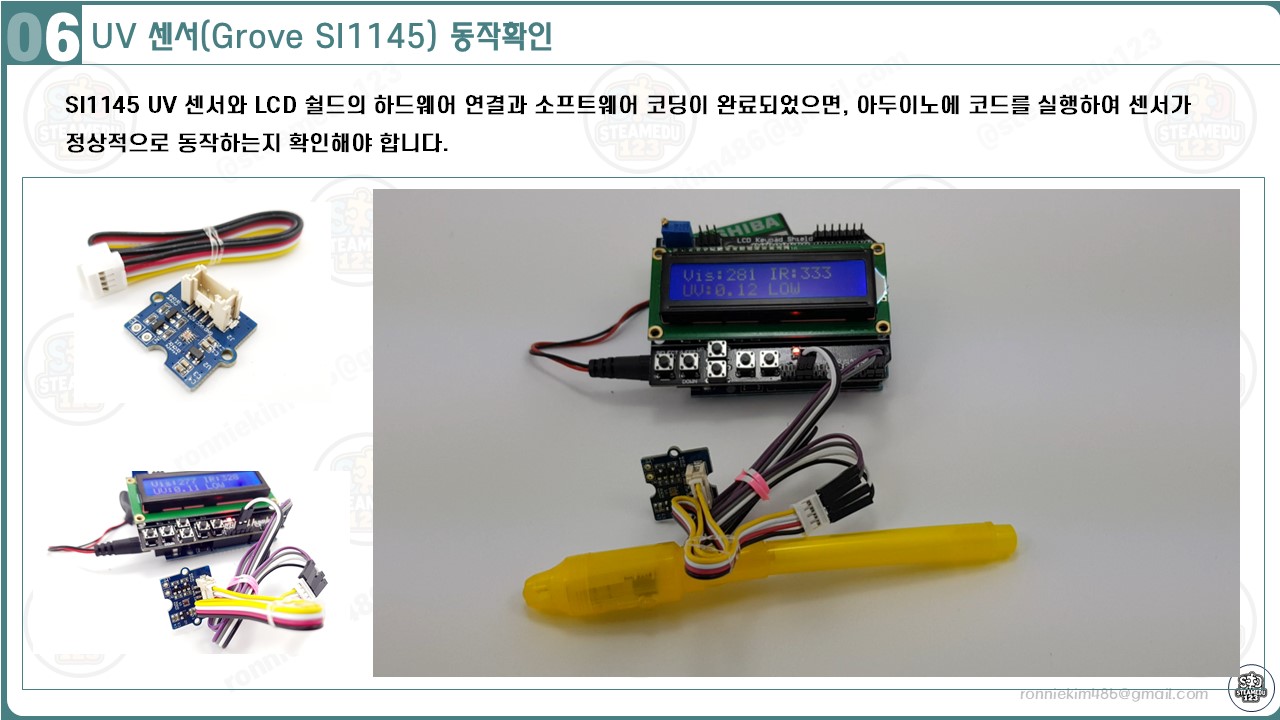

6. SI1145 UV 센서 동작 확인

SI1145 UV 센서와 아두이노의 정상 동작을 확인하는 과정은 다음 단계로 구성됩니다.

1. 하드웨어 연결 확인

LCD 쉴드와 Grove SI1145 센서가 아두이노 보드와 정확히 연결되었는지 확인합니다.
- LCD 쉴드의 A4(SDA) 핀은 Grove SI1145의 SDA 핀과 연결
- LCD 쉴드의 A5(SCL) 핀은 Grove SI1145의 SCL 핀과 연결
- 5V 및 GND 핀이 센서와 안정적으로 연결되었는지 점검
점퍼 와이어가 단단히 결합되었는지 확인하여 전원 및 신호 전달에 문제가 없도록 합니다.

2. 코드 업로드 및 실행

아두이노 IDE에서 작성된 코드를 업로드합니다.
- 코드를 컴파일하여 오류가 없는지 확인 후, 아두이노 보드에 업로드합니다.
- 업로드가 완료되면 센서가 데이터를 읽고 LCD에 출력하기 시작합니다.
시리얼 모니터를 확인:
- LCD 출력을 보조하기 위해 시리얼 모니터를 실행하여 센서 데이터를 디지털 형식으로 확인할 수 있습니다.

3. LCD 출력 확인

LCD에 실시간 데이터가 표시됩니다:
- 첫 번째 줄: **가시광선(Vis)**와 적외선(IR) 데이터
- 두 번째 줄: 자외선(UV) 데이터와 상태(예: Low, Moderate, High 등)
환경에 따라 LCD에 출력되는 값이 달라지는지 확인합니다.
예를 들어, 실내에서는 낮은 UV 지수(Low)가 표시되고, 실외 태양광에서는 높은 UV 지수(High 또는 Very High)가 표시되어야 합니다.

4. 센서의 반응성 테스트

센서를 빛에 노출시키거나 어두운 환경에 놓아 데이터 변화 여부를 확인합니다.
- 실내(전등 아래): 가시광선 값이 증가하며 UV 지수는 낮음(Low)
- 실외(햇빛 아래): 가시광선과 UV 지수가 모두 증가
- 손이나 물체로 센서를 가리면 모든 값이 감소

5. 문제 해결 팁

LCD가 데이터 표시를 하지 않을 경우:
- 배선 확인 (특히 SDA, SCL 연결)
- 전원 공급이 제대로 되었는지 점검
UV 데이터가 항상 0으로 출력될 경우:
- 센서 초기화 상태를 확인 (코드에서 uvSensor.begin() 부분 주목)
- 센서의 환경적 제한 사항(극도로 낮은 빛 또는 외부 방해)을 고려

이 과정을 통해 SI1145 센서와 아두이노가 정상적으로 동작하는지 확인할 수 있습니다.

7. 마무리

SI1145 UV 센서 프로젝트를 통해 사용자는 빛(가시광선, 적외선)과 자외선 데이터를 효과적으로 측정하고 분석하는 방법을 배울 수 있습니다. 이 프로젝트는 초보자가 아두이노와 센서 간의 상호작용을 이해하고, 데이터를 실시간으로 LCD에 출력하는 경험을 제공합니다.

확장 가능성

환경 모니터링 시스템
- 추가적으로 온도, 습도 센서를 통합하여 날씨 모니터링 디바이스로 확장할 수 있습니다.
UV 경고 장치
- UV 지수가 높은 환경에서 알람을 울리거나 LED를 점등하는 기능을 추가하여 햇빛으로부터 사용자를 보호할 수 있습니다.
스마트 홈 통합
- SI1145 데이터를 IoT 네트워크와 연동하여 스마트폰으로 환경 데이터를 확인하거나 실내외 조명 제어 시스템에 통합 가능합니다.

프로젝트의 주요 학습 포인트

아두이노와 I2C 통신 방식의 센서 연결 및 데이터 처리 방법.
센서 데이터의 변환, 가공 및 LCD 디스플레이를 통한 직관적인 출력 방법.
자외선 지수(UV Index)와 조도 측정값을 통해 환경적 조건을 분석하고 사용자에게 유용한 정보를 제공하는 방법.

이 프로젝트를 통해 초보자는 단순한 연결과 코딩을 넘어 실제로 응용 가능한 환경 모니터링 시스템을 구축할 수 있습니다.
