[아두이노] C1815 트렌지스터로 LED 켜기

by 로니킴 2021. 12. 6.


본 절은 [C1815] 트렌지스터를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 트렌지스터의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 트렌지스터를 연결하고, 간단한 코딩으로 트렌지스터를 쉽게 실습할 수 있다.



목차








    [아두이노] C1815 트렌지스터로 LED 켜기

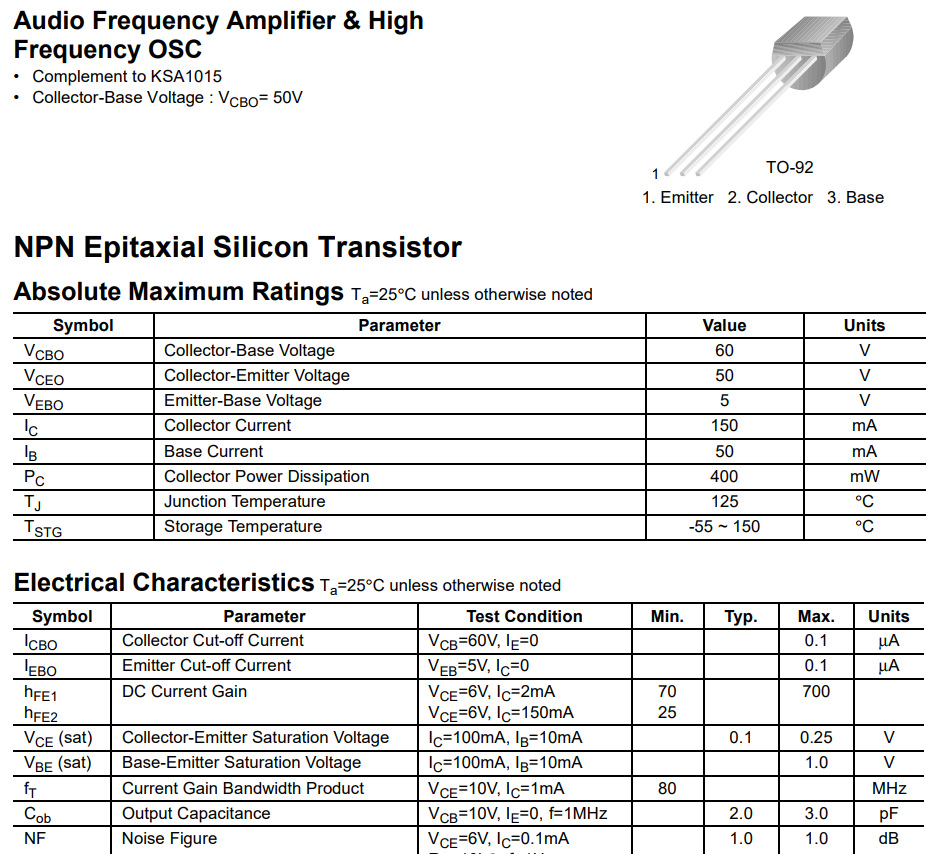

    C1815.pdf
    0.04MB

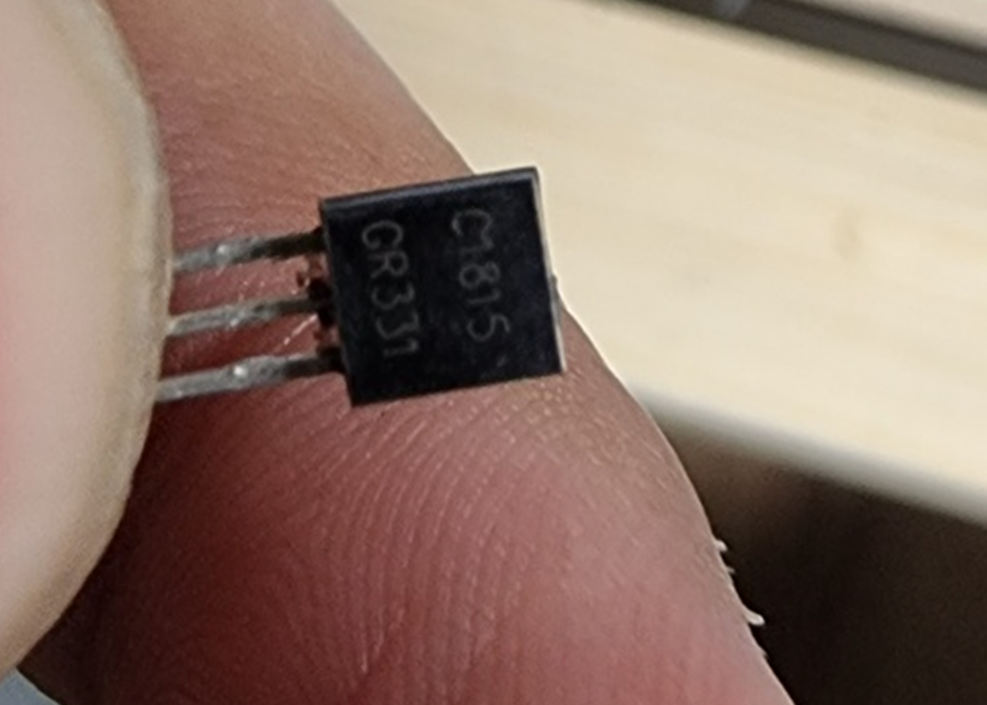

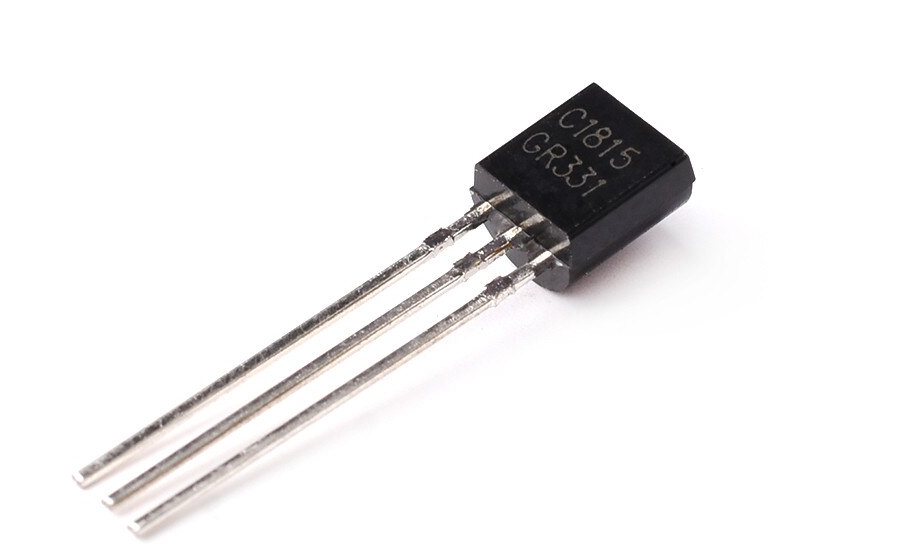

    C1815 트렌지스터란?

    트랜지스터는 전류나 전압흐름을 조절하여 증폭하거나 스위치 역할을 하는 반도체 소자이다.








    C1815 아두이노 트렌지스터 특징

    C1815 트렌지스터의 특징은 다음과 같다.










    C1815 트렌지스터 구입하기

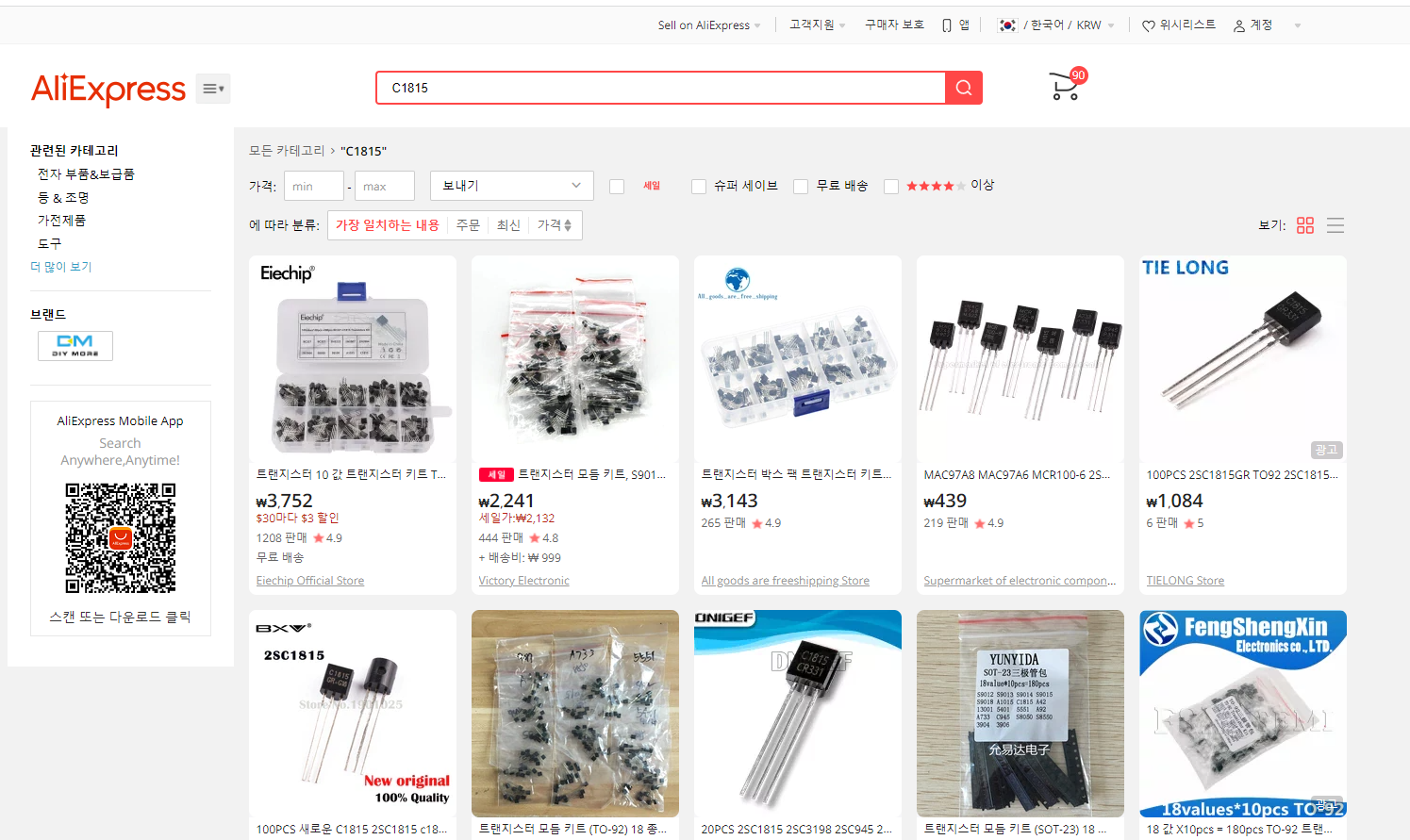

    [C1815 트렌지스터]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 트렌지스터를 구입할 수 있다














    C1815 트렌지스터 하드웨어 연결

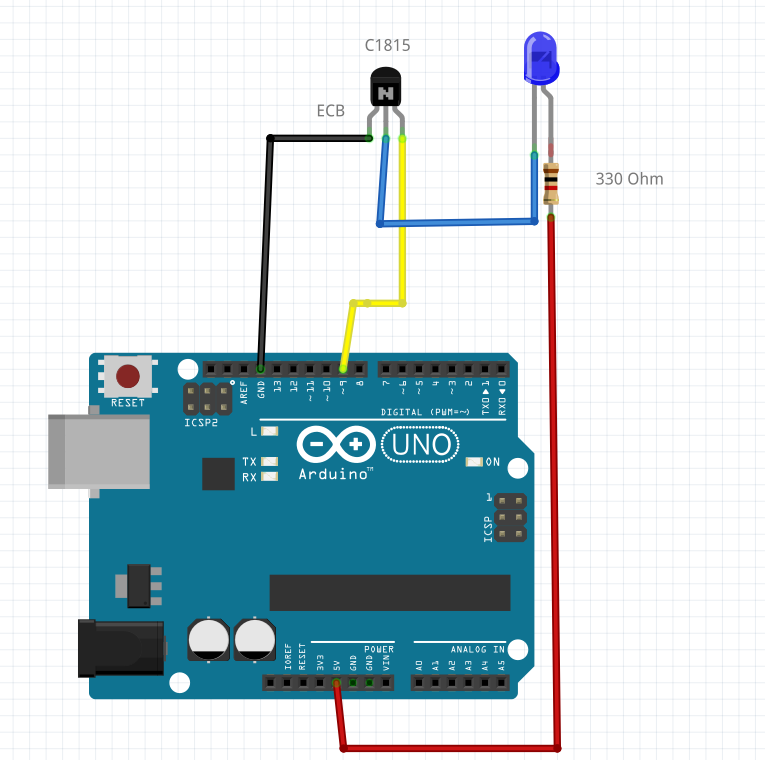

    다음과 같이 C1815 아두이노 트렌지스터를 연결할 수 있다.

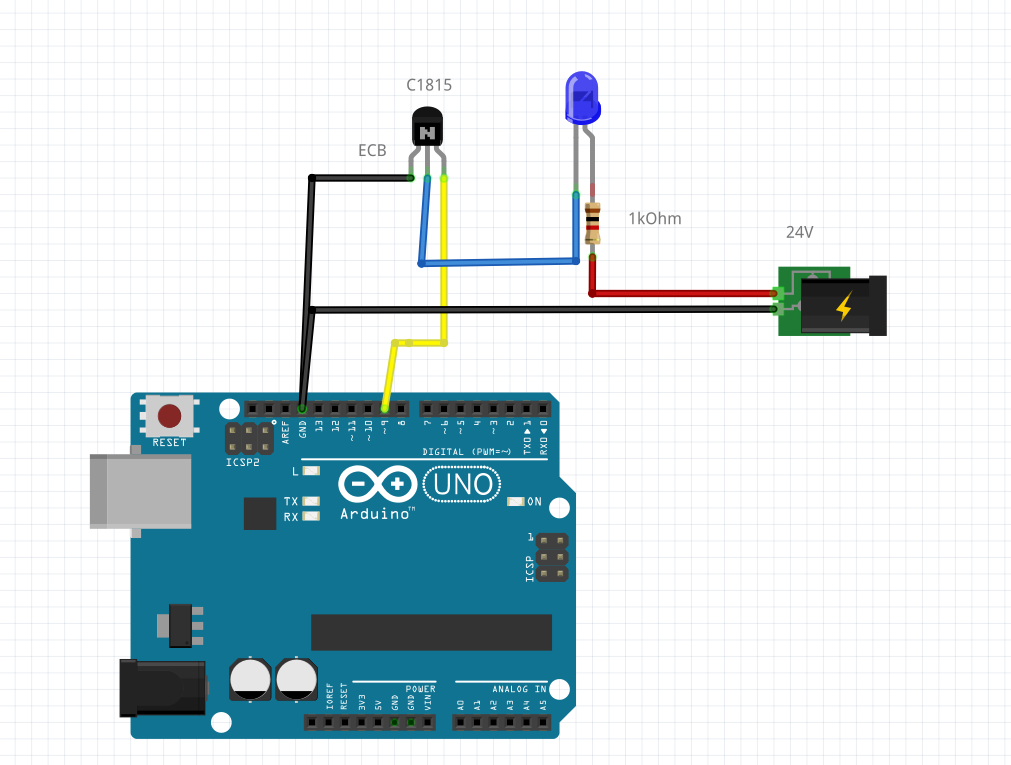

    24V 인경우 다음과 같이 연결할 수 있다.



    5V 입력인 경우 다음과 같이 연결 할 수 있다.








    C1815 트렌지스터 소프트웨어 코딩

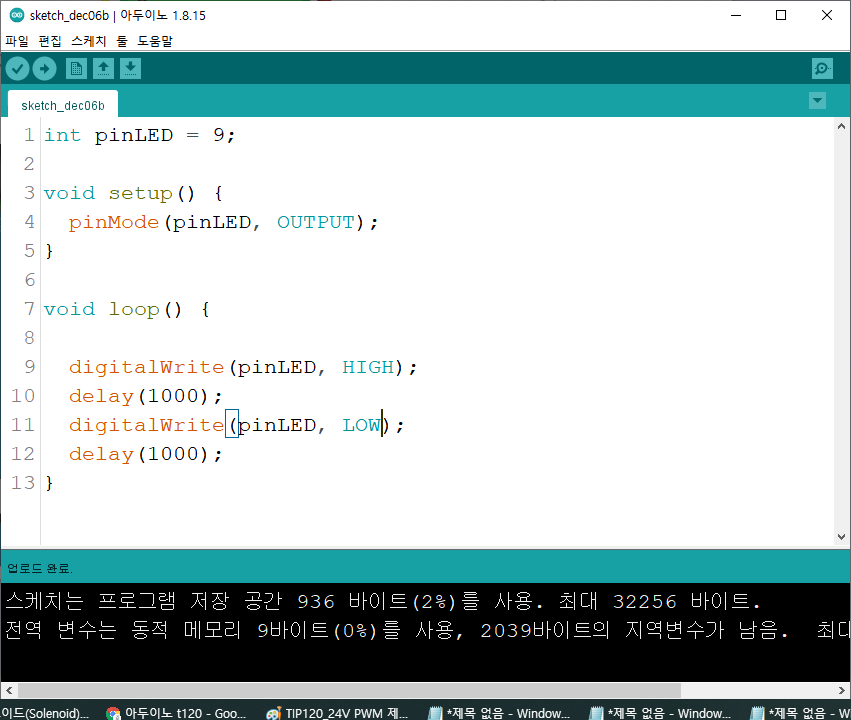

    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 트렌지스터 소스코드를 코딩할 수 있다.



    트렌지스터 코드는 다음과 같다.

    int pinLED = 9;

    void setup() {
      pinMode(pinLED, OUTPUT);
    }

    void loop() {

      digitalWrite(pinLED, HIGH);
      delay(1000);
      digitalWrite(pinLED, LOW);
      delay(1000);
    }





    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.


    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.












    04 동작 확인

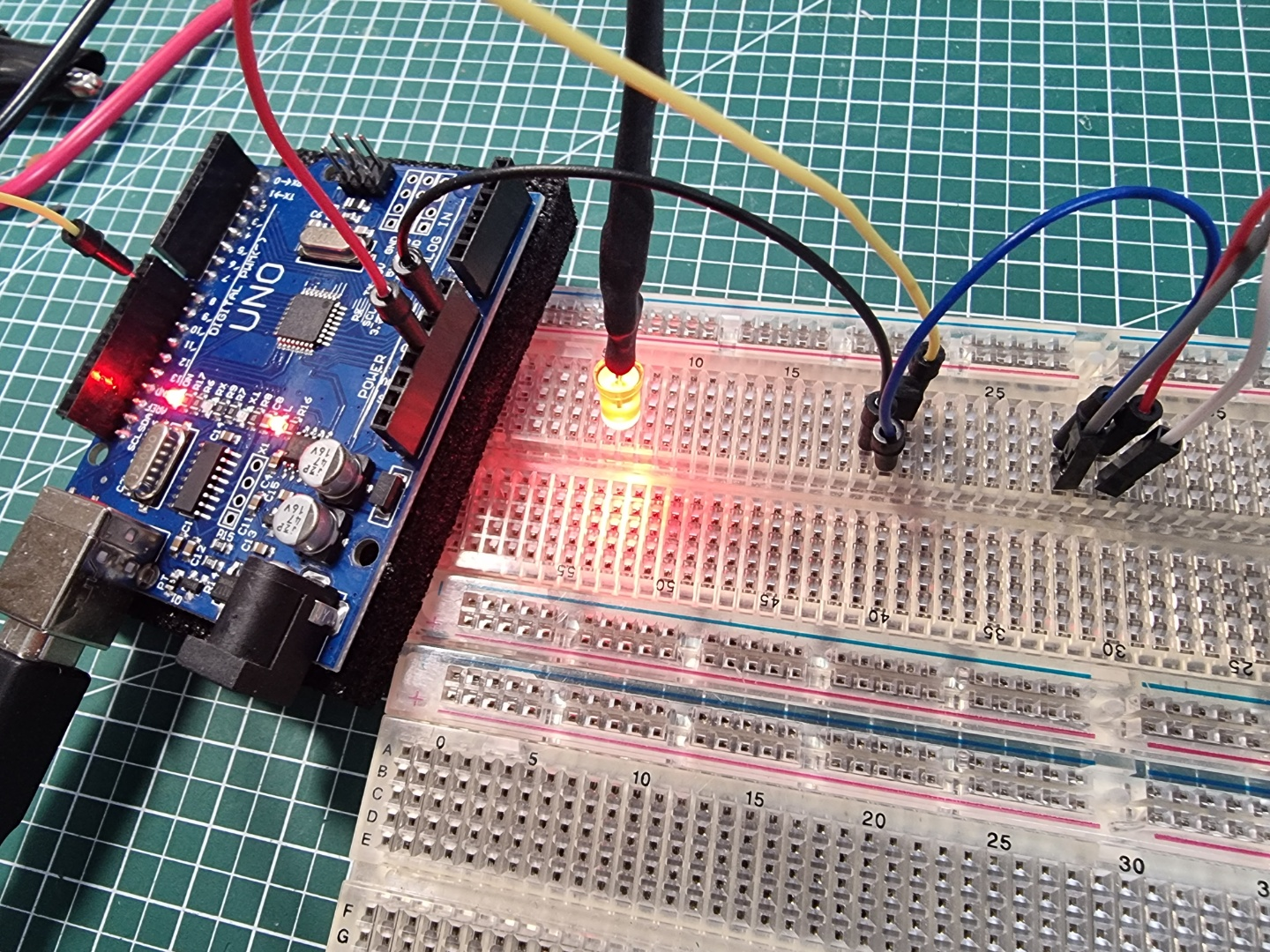

    다음과 같이 동작을 확인할 수 있다.









    https://www.youtube.com/watch?v=3wXSxPK-4fA
















    마무리

    아두이노와 C1815 트렌지스터를 연결하고, 간단한 코딩으로 트렌지스터를 쉽게 실습할 수 있다.
