[아두이노 LED] TIP120으로 24V LED PWM 제어하기

by 로니킴 2021. 12. 5.


본 절은 [TIP120] 를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. TIP120 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 TIP120을 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.



목차










    [LED] 아두이노에서 TIP120으로 24V LED PWM 제어하기





    tip120.pdf
    0.05MB










    TIP120 NPN란?

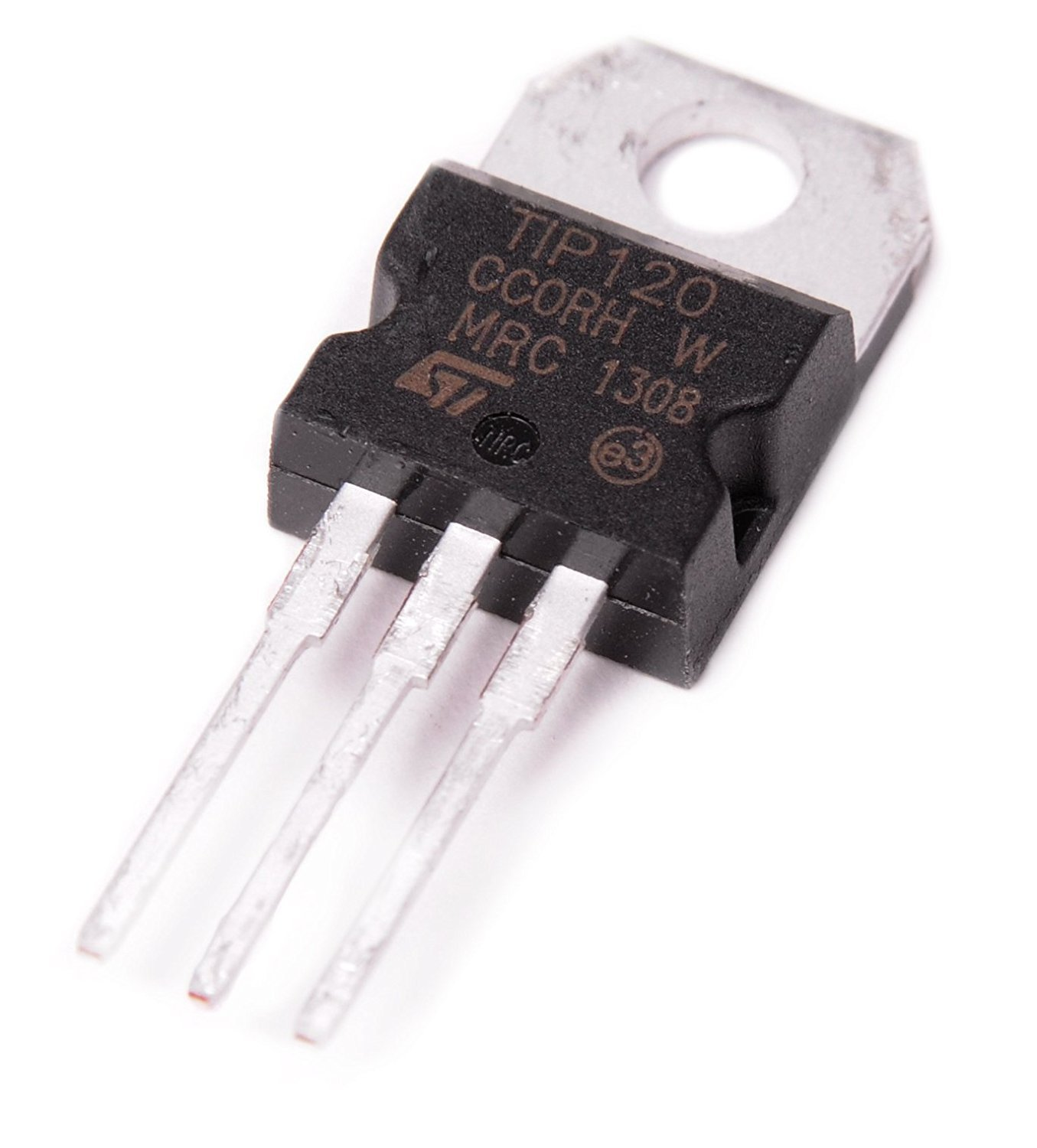

    Multicomp의 TIP120은 TO-220 패키지의 스루 홀, 달링턴 트랜지스터이다. 이 트랜지스터는 저속 스위칭 및 증폭에 사용됩니다.



    Arduino 디지털 핀은 5v와 40mA만 공급할 수 있지만 24v LED를 켜려면 24V가 필요하므로 Arduino가 주도하는 고전력을 조절할 수 없기 때문에 트랜지스터를 사용하여 고전력 부하를 전환할 수 있다. . 트랜지스터의 도움으로 외부 전원 공급 장치를 연결하여 LED를 켤 수 있다.



    TIP120 특징

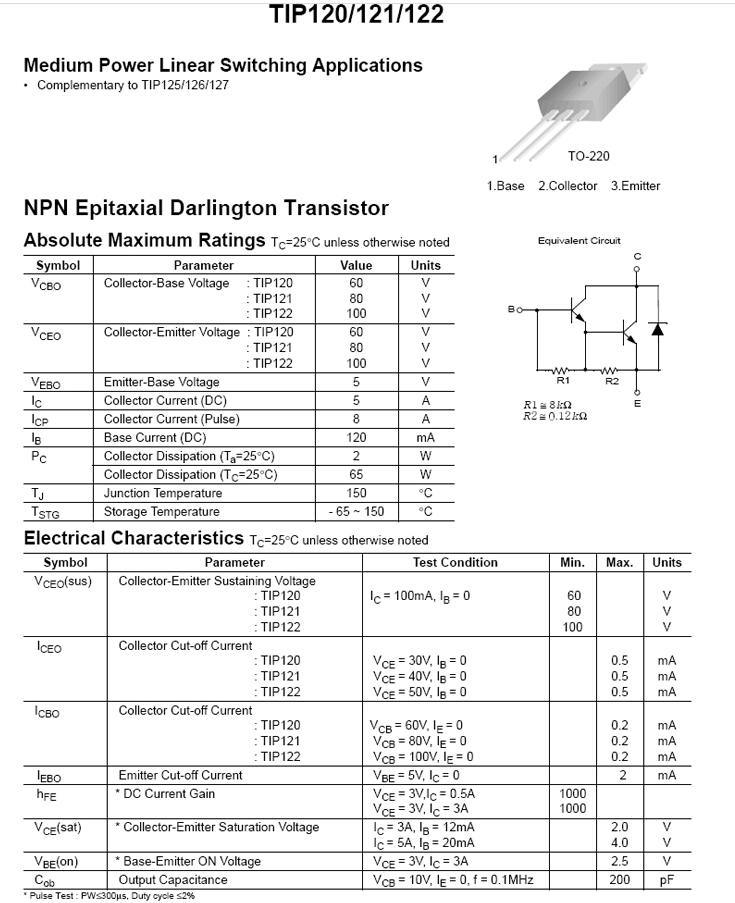

    TIP120 NPN은 다은과 같은 특징이 있다. NPN으로 60V 5A를 사용할 수 있다.
















    TIP120 NPN 구입하기

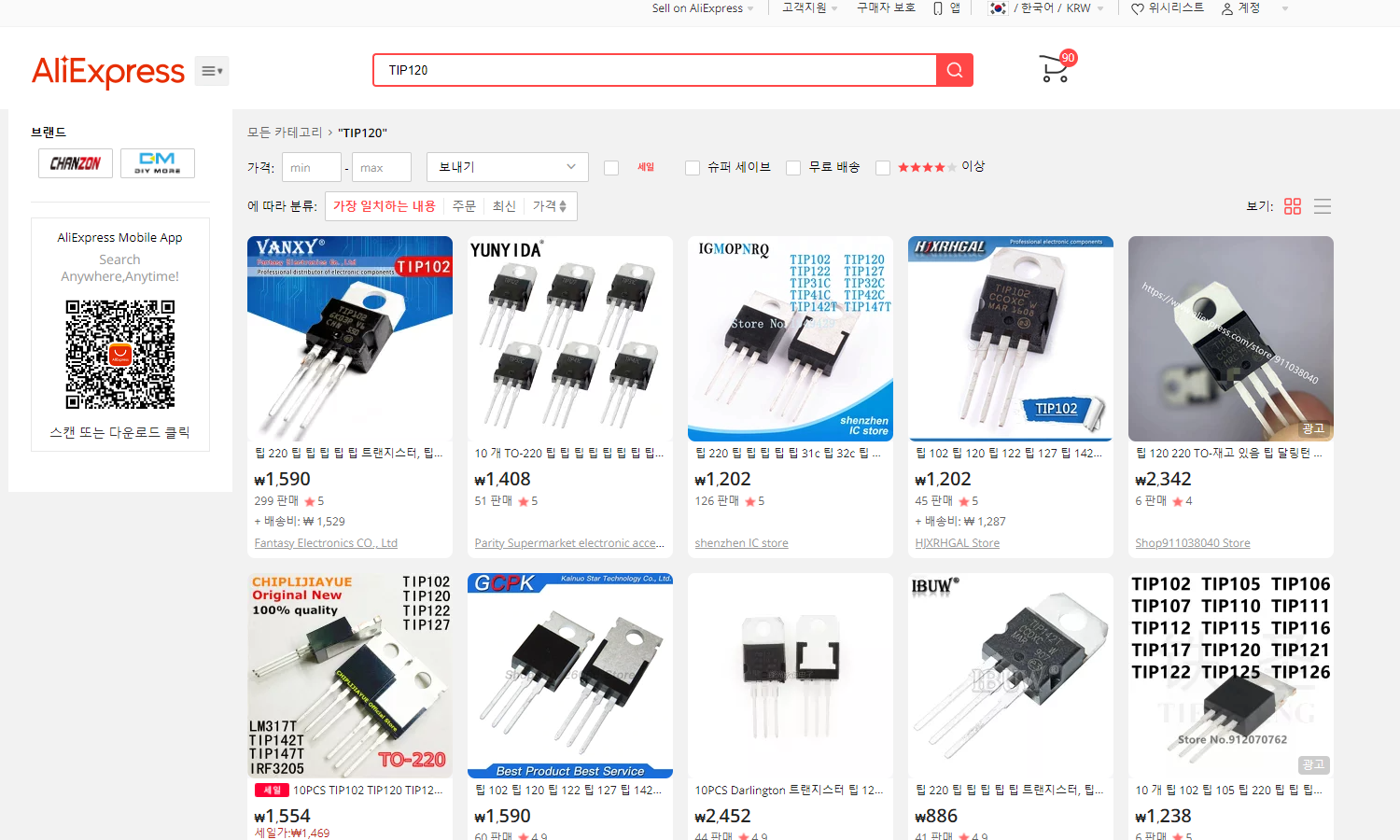

    TIP120 NPN은 다음과 같이 네이버, 알리익스프레스 등에서 구입할 수 있다.






    TIP120 NPN 하드웨어 연결

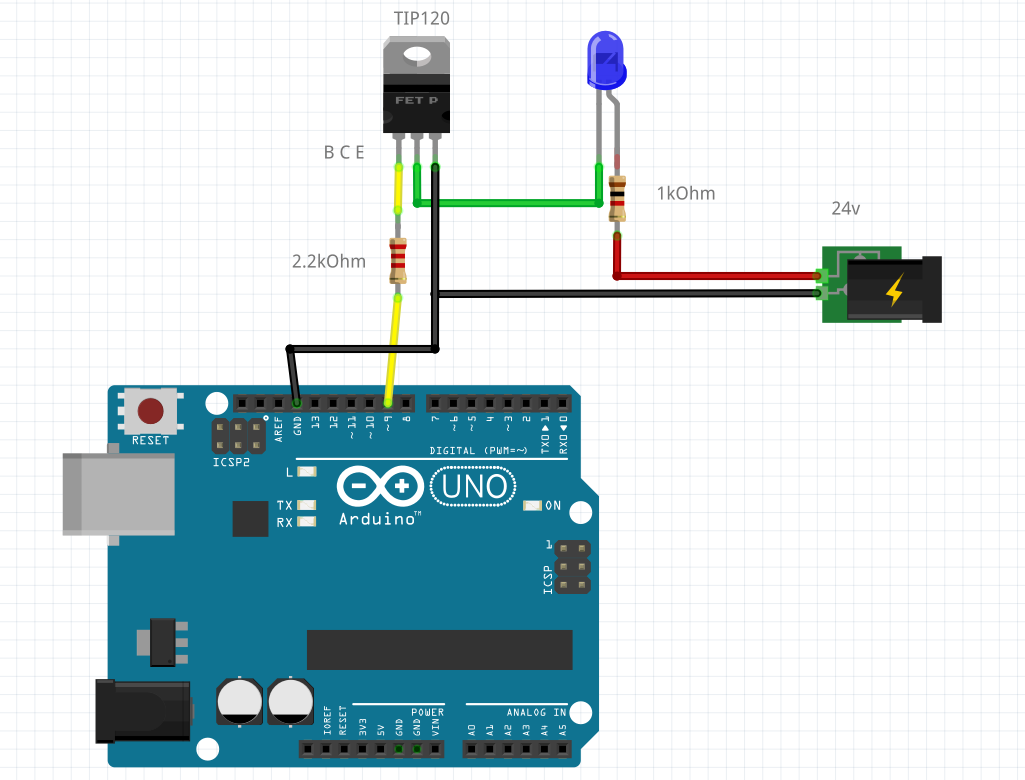

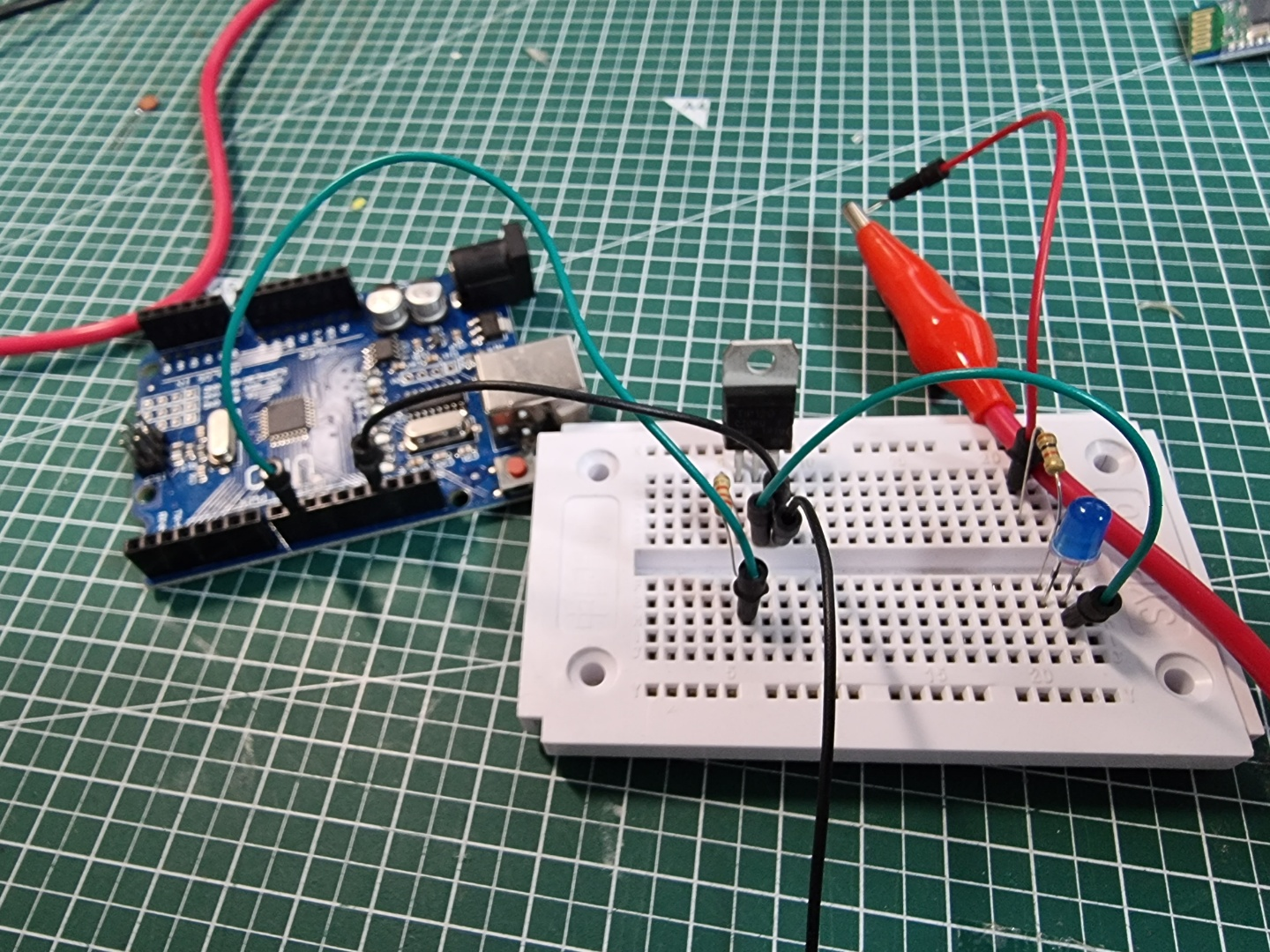

    다음과 같이 SS1 아두이노 센서를 연결할 수 있다.














    TIP120 NPN 소프트웨어 코딩 #1 - LED ON/OFF

    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.



    센서 코드는 다음과 같다.

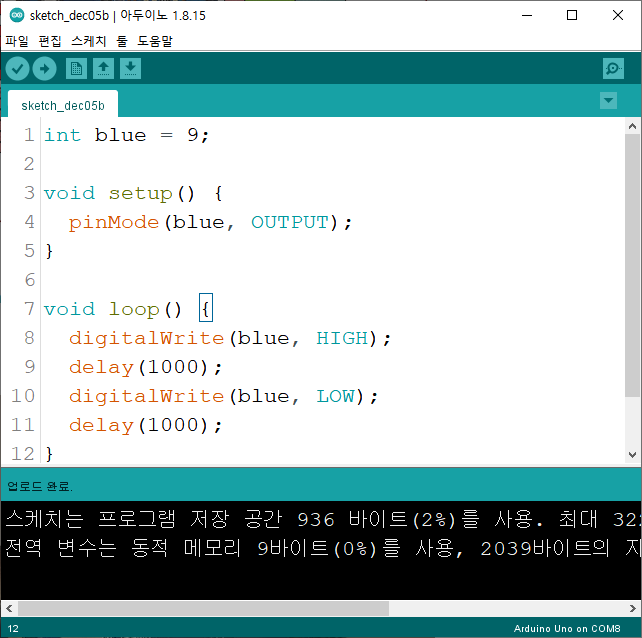

    int blue = 9;

    void setup() {
      pinMode(blue, OUTPUT);
    }

    void loop() {
      digitalWrite(blue, HIGH);
      delay(1000);
      digitalWrite(blue, LOW);
      delay(1000);
    }





    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.


    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.


    04 동작 확인

    다음과 같이 동작을 확인할 수 있다.

    https://youtu.be/aORMg8p95r0






    TIP120 NPN 소프트웨어 코딩 - #2 LED 를 점점 밝게 하고 끄기

    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.



    센서 코드는 다음과 같다.

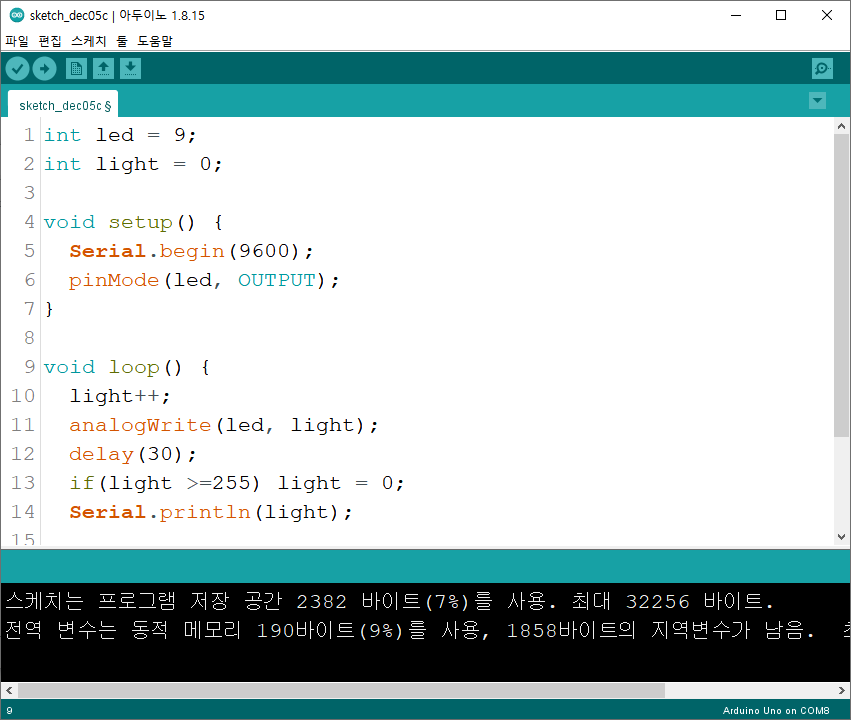

    int led = 9;
    int light = 0;

    void setup() {
      Serial.begin(9600);
      pinMode(led, OUTPUT);
    }

    void loop() {
      light++;
      analogWrite(led, light);
      delay(30);
      if(light >=255) light = 0;

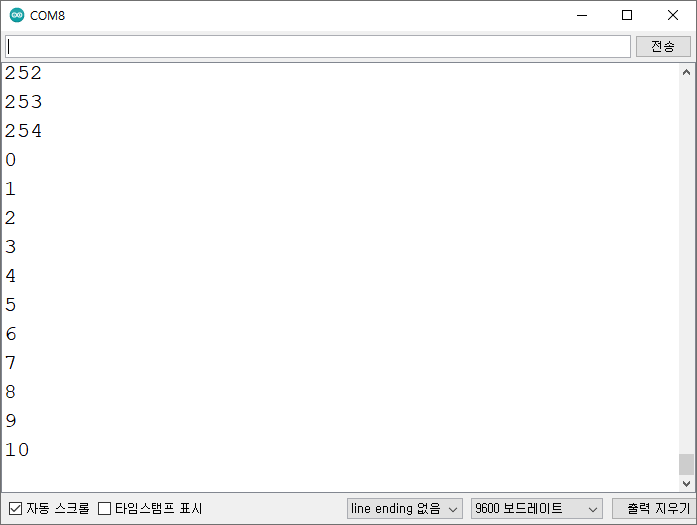

      Serial.println(light);

    }





    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.


    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.


    04 동작 확인

    다음과 같이 동작을 확인할 수 있다.





    https://www.youtube.com/watch?v=GY8zbTgBtnI






    마무리

    아두이노와 TIP120 NPN를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.
