[ESP32] 블루투스 테스트 하기

본 절은 ESP32를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. SS1 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. ESP32를 연결하고, 간단한 코딩으로 블루투스틀 쉽게 실습할 수 있다.



목차







---

블루투스 테스트 하기















---

ESP32 설치

ESP32 설치는 다음과 같이 할 수 있다.



[ESP32] ESP32 아두이노 IDE 에서 사용하기











---



ESP32 블루투스 테스트

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 ESP32 소스코드를 코딩할 수 있다.

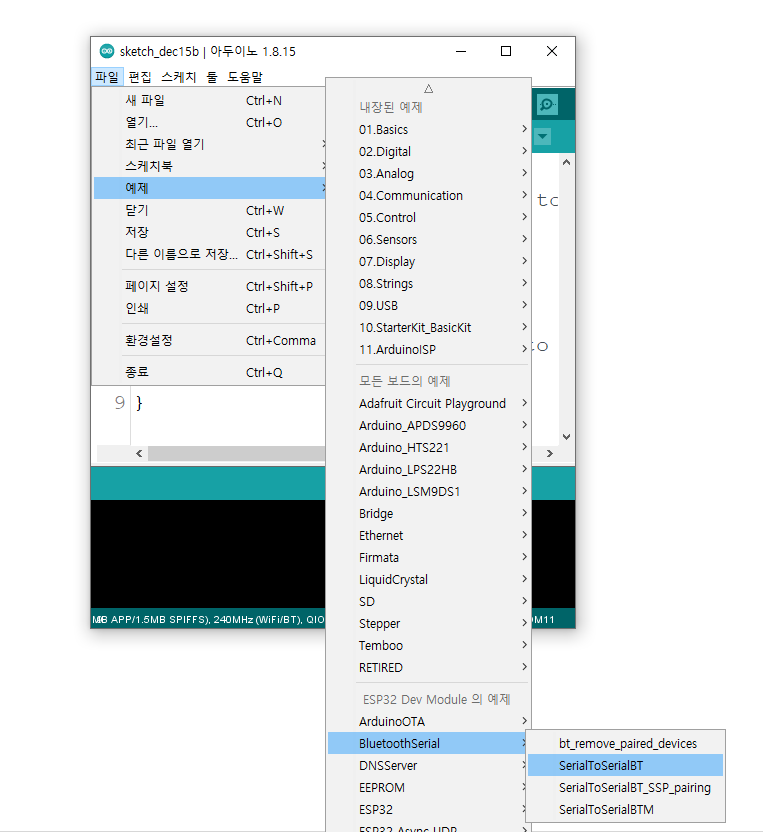

상단의 파일 – 예제 – BluetoothSerial – SerialToSerialBT순으로  예제를 실행한다.

코드는 다음과 같다.

#include "BluetoothSerial.h"

#if !defined(CONFIG_BT_ENABLED) || !defined(CONFIG_BLUEDROID_ENABLED)
#error Bluetooth is not enabled! Please run `make menuconfig` to and enable it
#endif

BluetoothSerial SerialBT;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32test"); //Bluetooth device name
  Serial.println("The device started, now you can pair it with bluetooth!");
}

void loop() {
  if (Serial.available()) {
    SerialBT.write(Serial.read());
  }
  if (SerialBT.available()) {
    Serial.write(SerialBT.read());
  }
  delay(20);
}



------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------

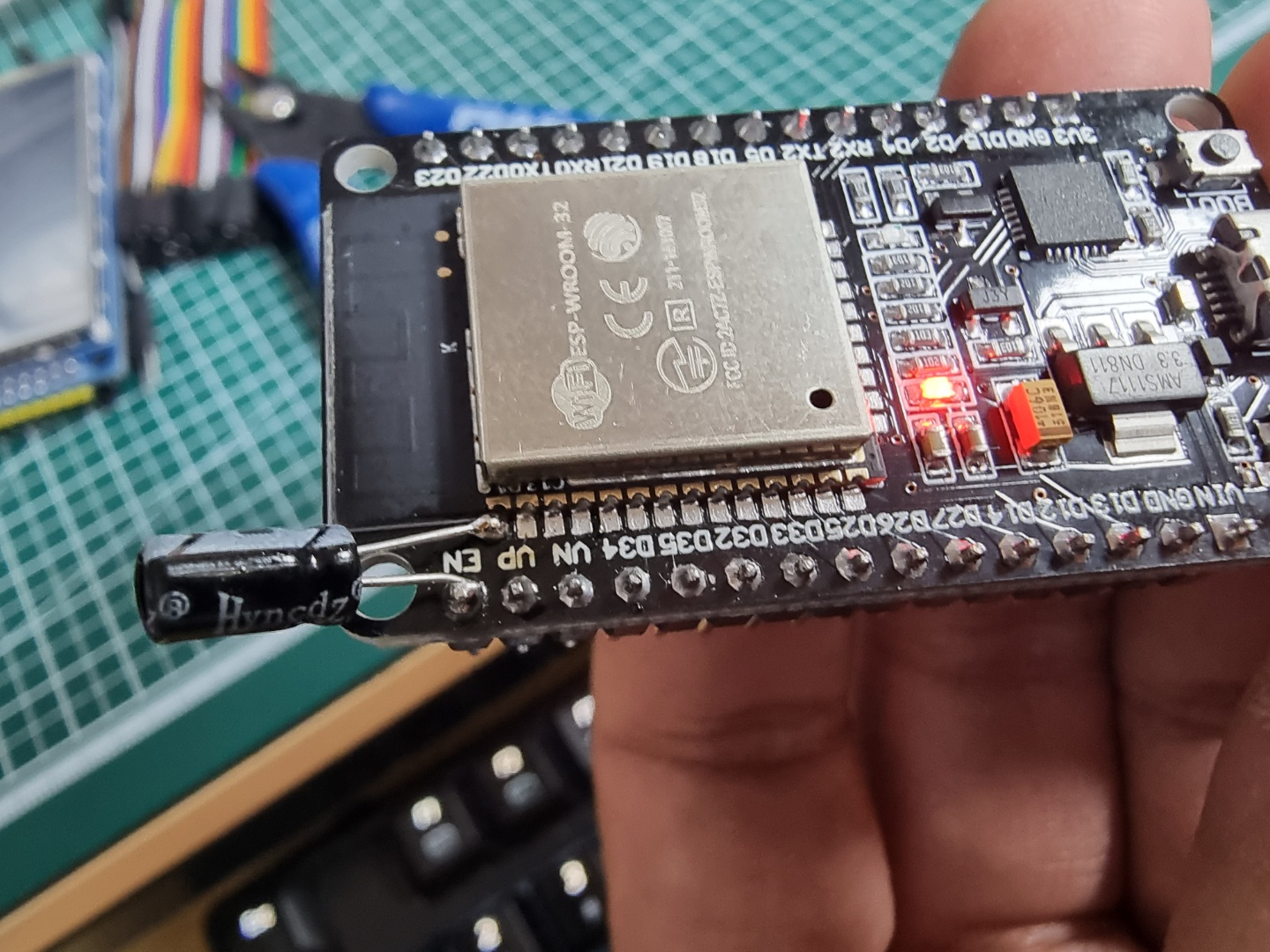

01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행
 - 메뉴 → 툴 → 보드: 확인
  - 메뉴 → 스케치 → 확인/컴파일

02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.

03 업로드

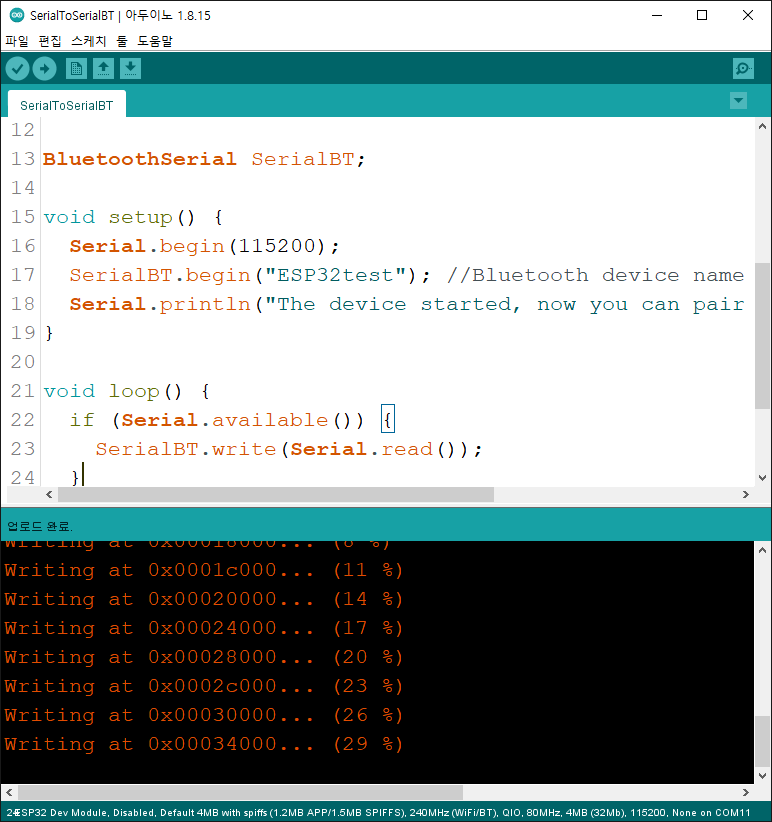

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.

04 동작 확인

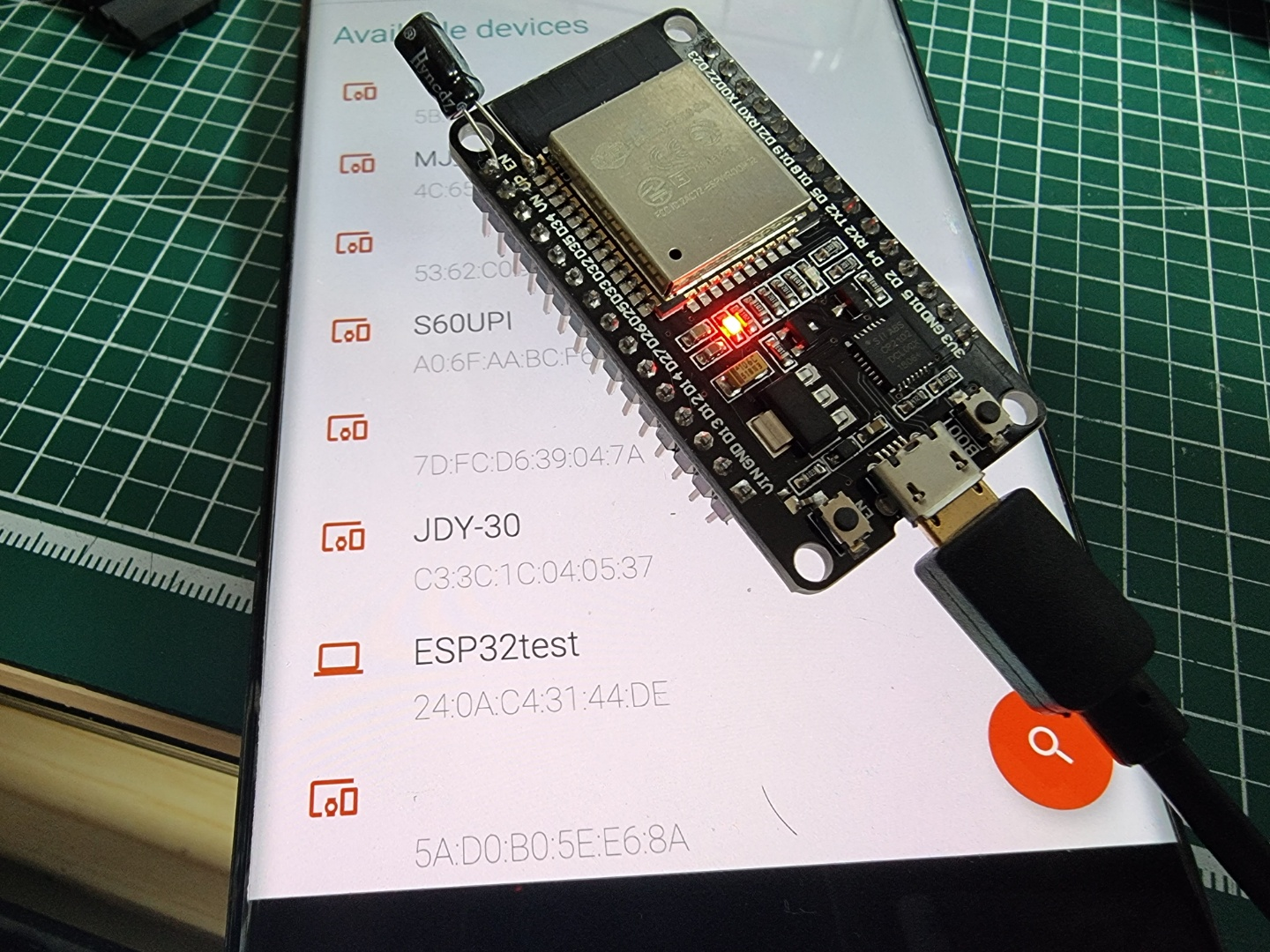

다음과 같이 동작을 확인할 수 있다.

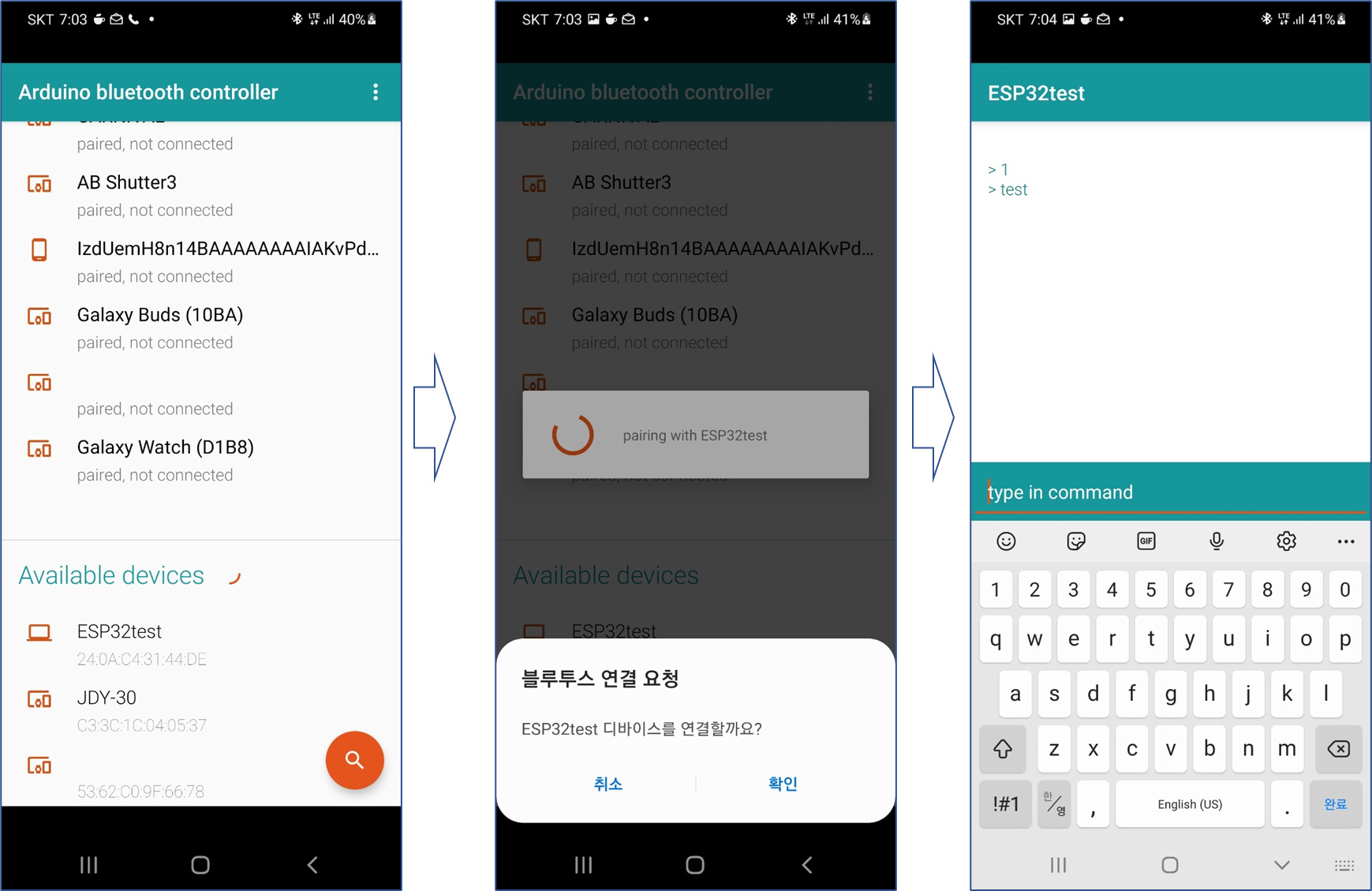

스마트폰에서 Android bluetooth controller를 설치한다.

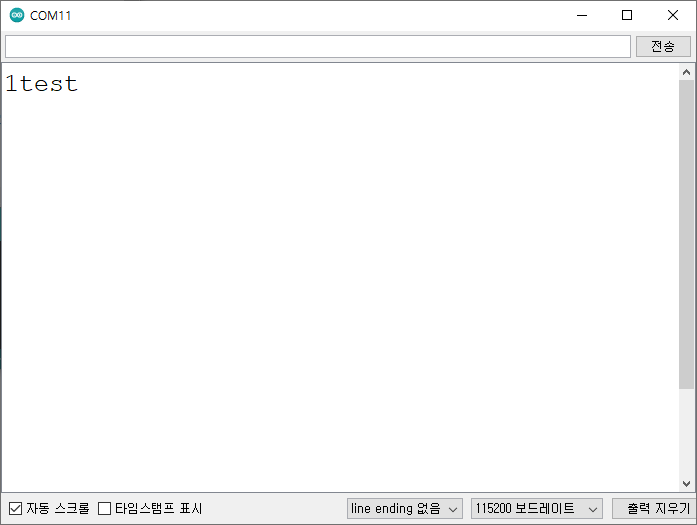

시리얼 값을 전송받을 수 있다.









---



ESP32 블루투스 PC에서 테스트



스마트폰에 앱을 설치하지 않더라도, ESP32 <-> PC 간에 블루투스 통신을 할 수 있다.

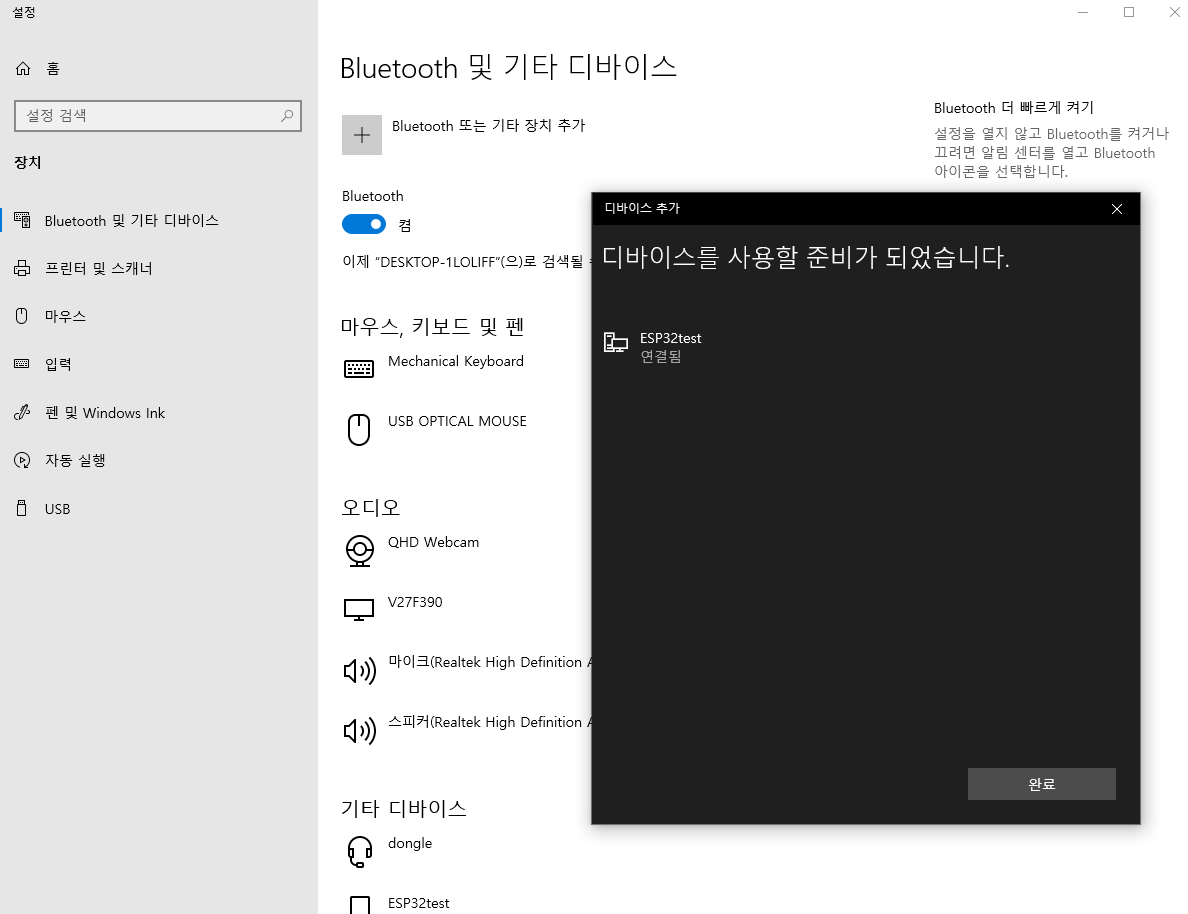

Bluetooth 장치에서 ESP32Test를 찾고 연결을 한다.

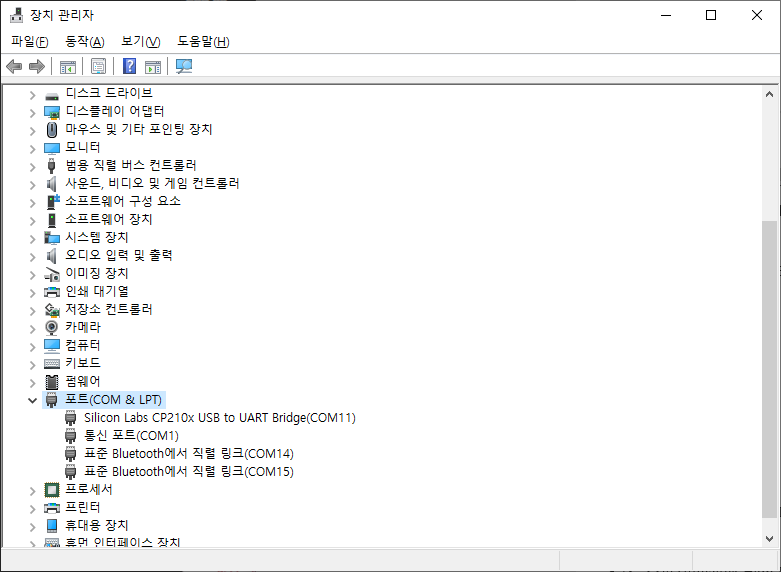

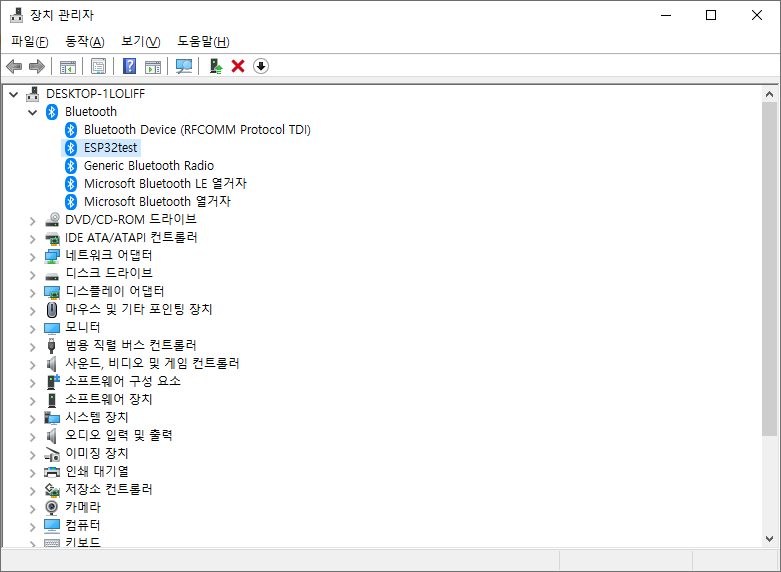

장치 관리자에서 ESP32Test가 연결된것을 확인할 수 있다.







ESP32 와 PC 가 연결이 되었다면, 터미널 프로그램을 설치한다.





https://osdn.net/projects/ttssh2/releases/

Download File List - Tera Term - OSDN

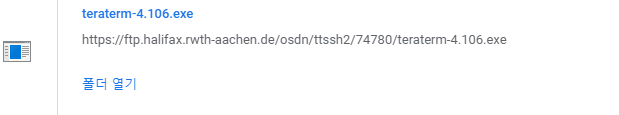

다운로드 받은 파일을 실행한다.

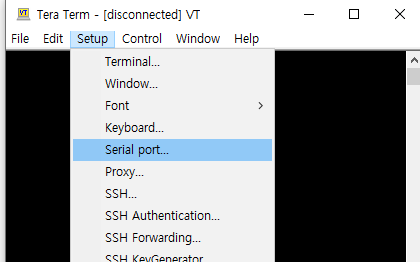

시리얼 포트를 설정한다.

---



마무리

 ESP32  간단한 코딩으로 블루투스를 쉽게 실습할 수 있다.













---
