[ESP32] ESP32 아두이노 IDE 에서 사용하기

본 절은 ESP32 를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. ESP32 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. ESP32를 연결하고, 간단한 코딩으로 쉽게 실습할 수 있다.



목차







---

ESP32 아두이노 IDE 에서 사용하기







esp32-wroom-32_datasheet_en.pdf

0.39MB







---

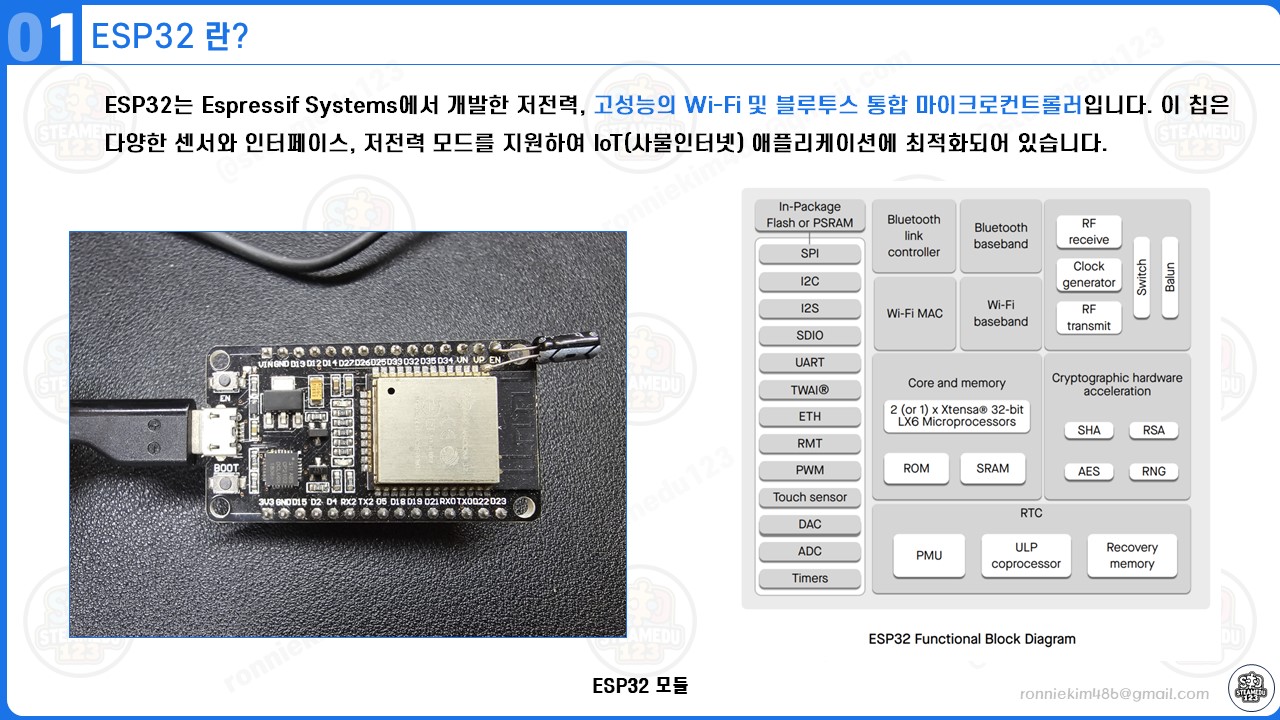

ESP32 란?

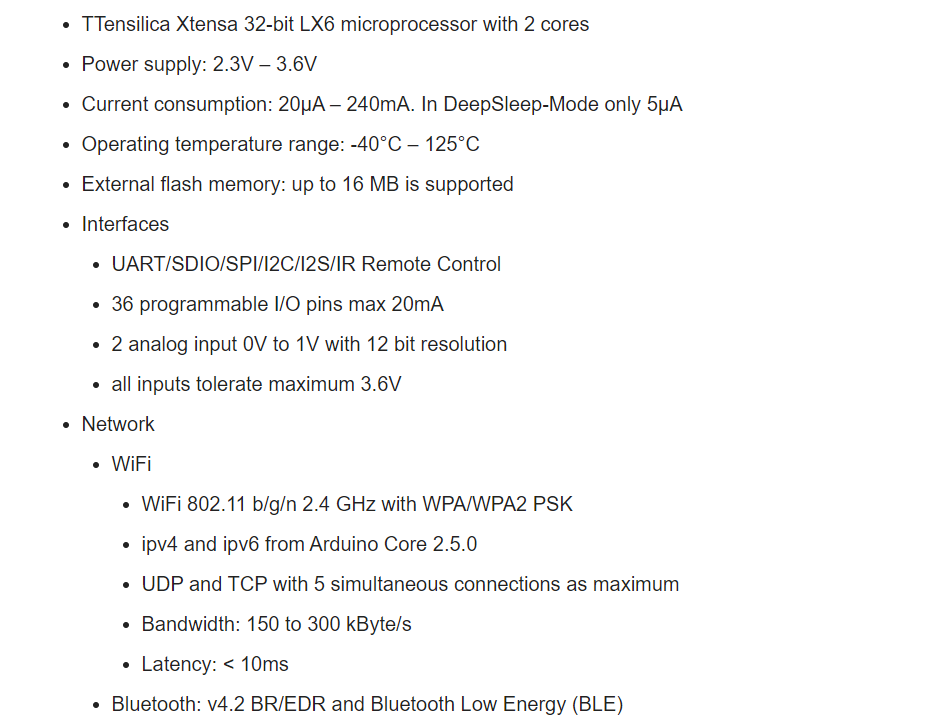

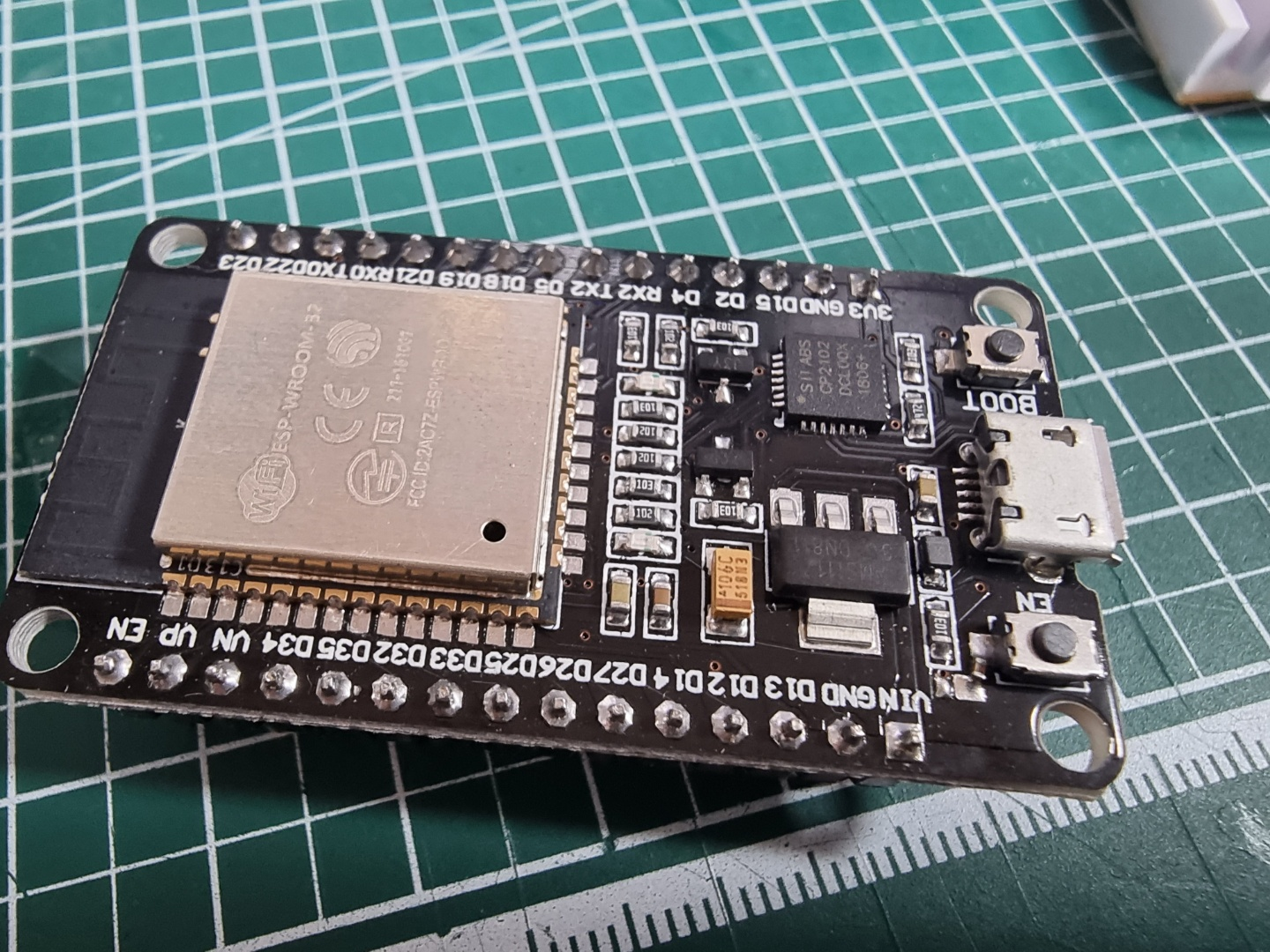

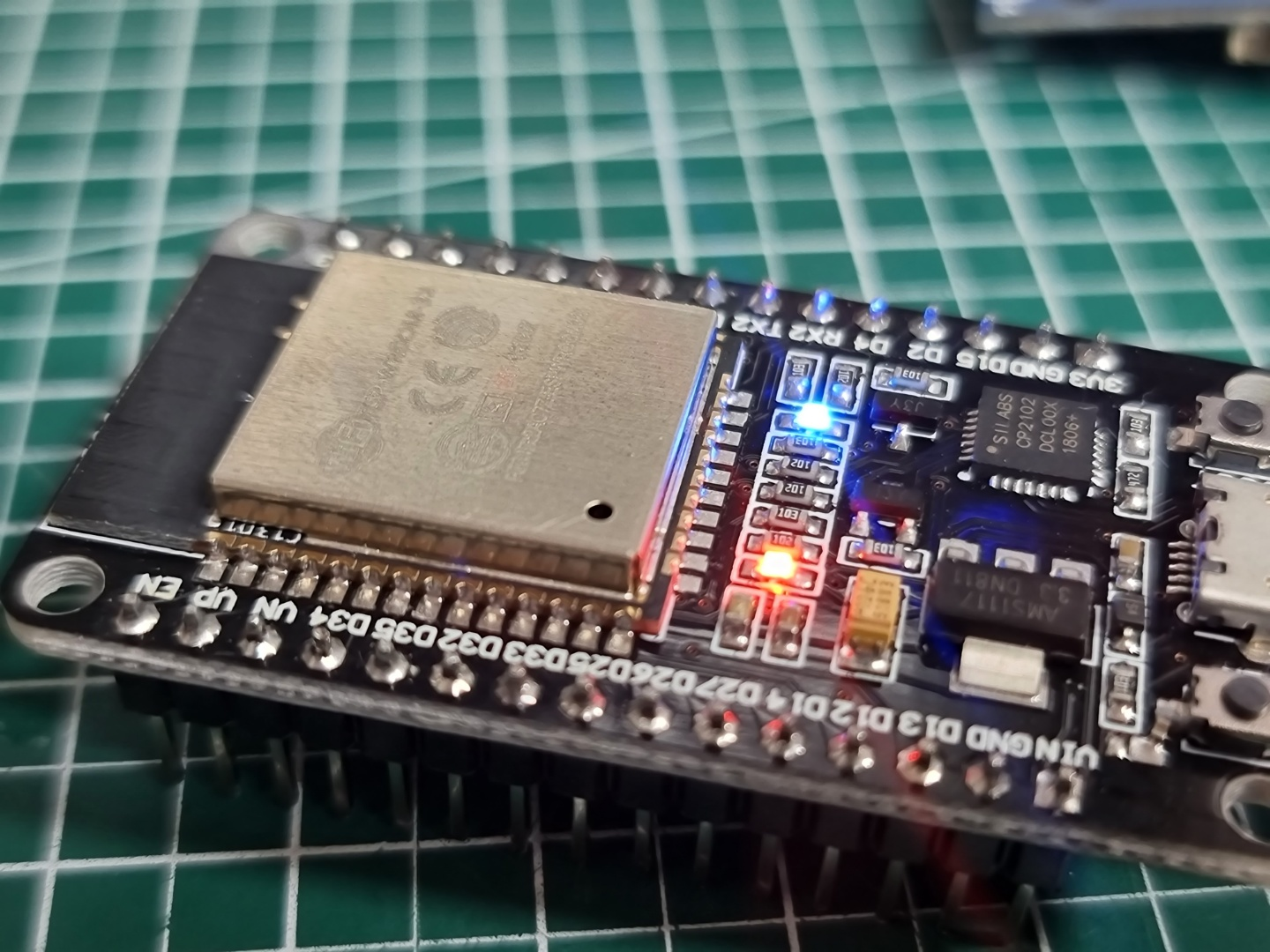

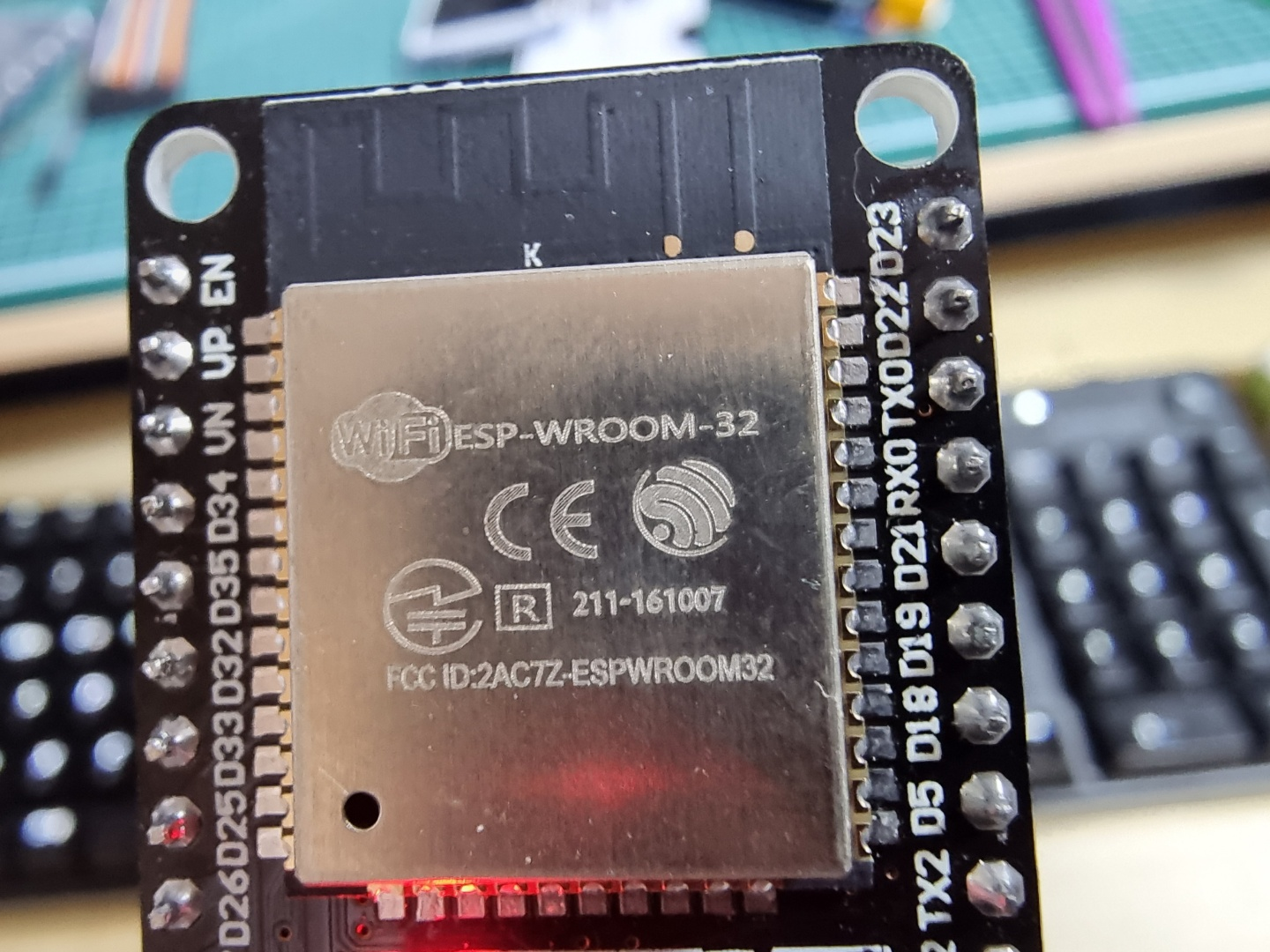

Espressif 의 ESP32 공식 모듈 ESP32-WROOM-32D 를 사용한 BNE-MINI-ESP32-A1 ESP32 개발보드를 아두이노 IDE 에서 사용할 수 있다.

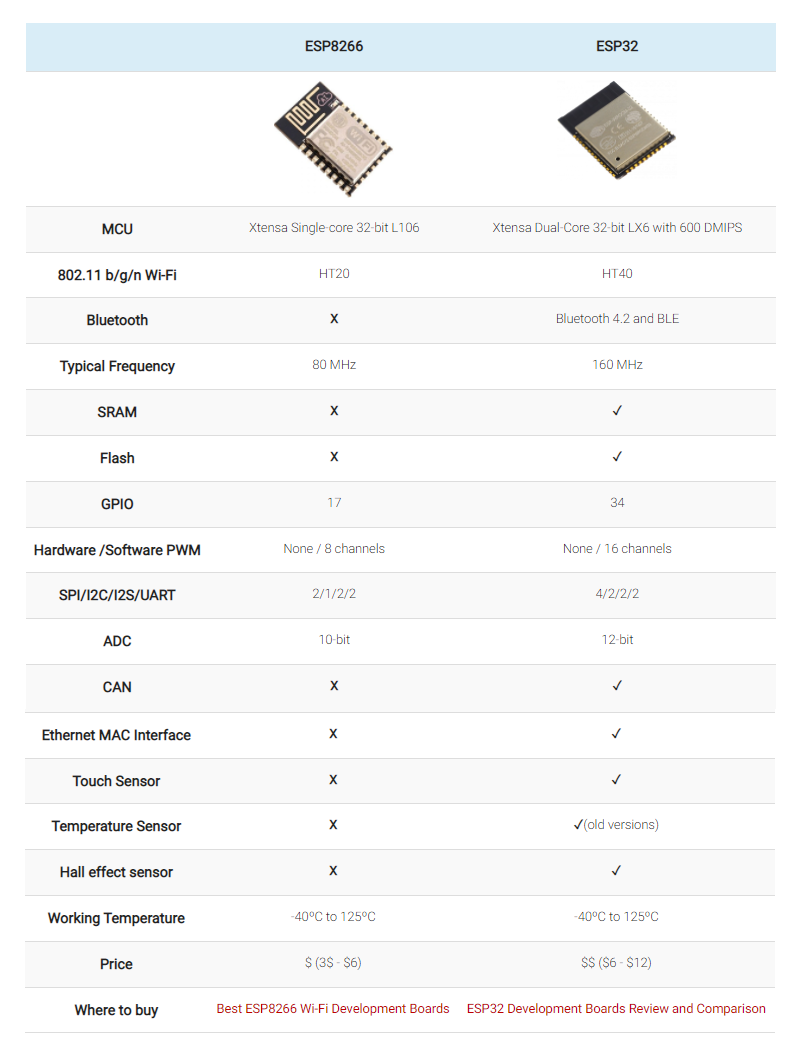

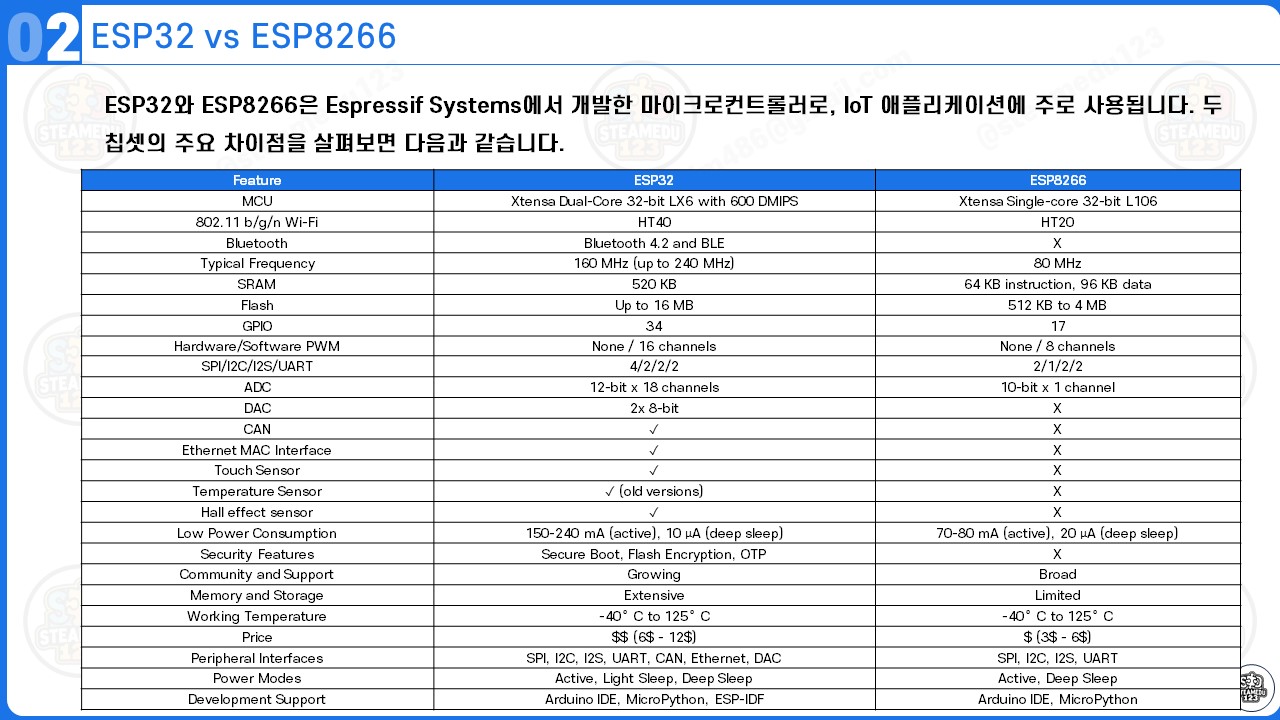

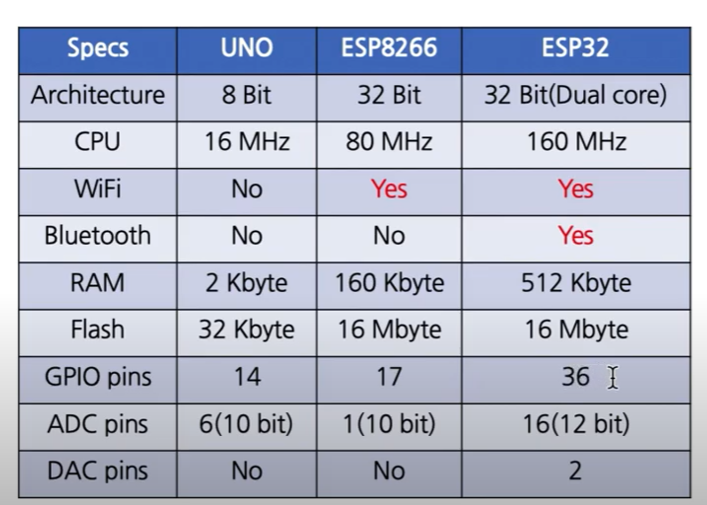

ESP32와 ESP8266을 비교하면 다음과 같다.





https://makeradvisor.com/esp32-vs-esp8266/



ESP32는 블루투스를 지원한다.

https://youtu.be/SwsSZYibNeM

---

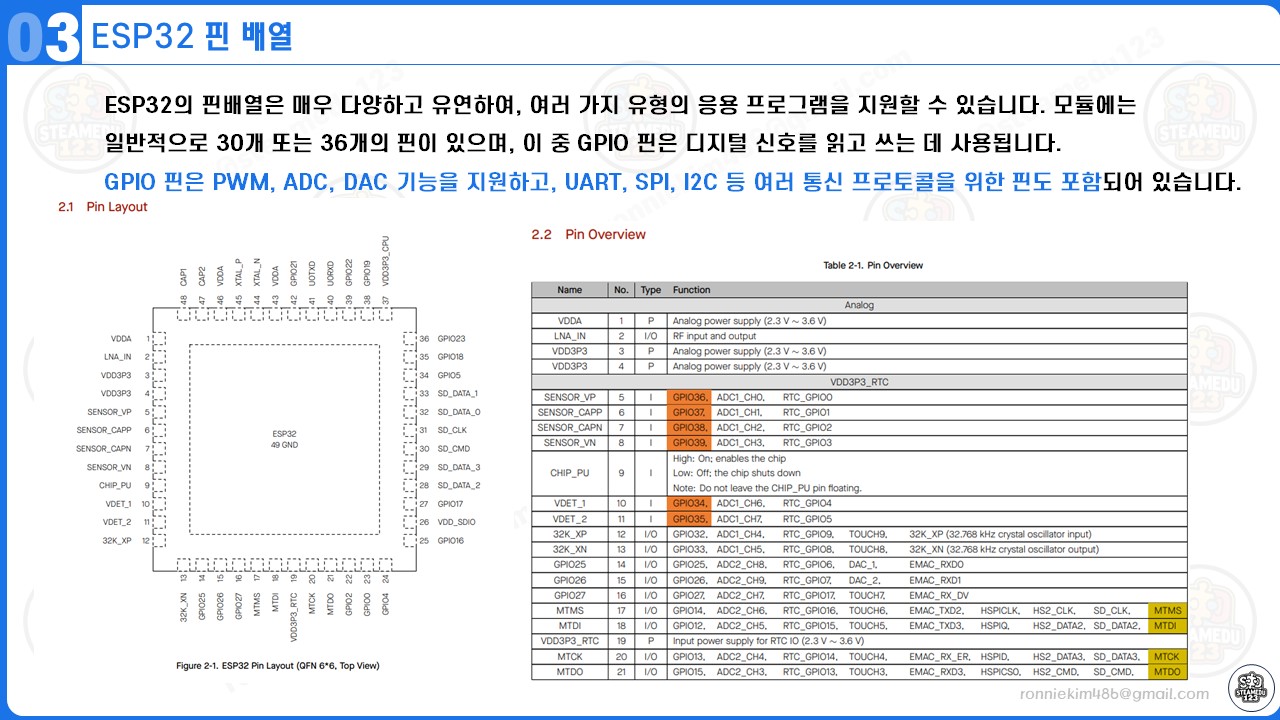

ESP32 핀배열

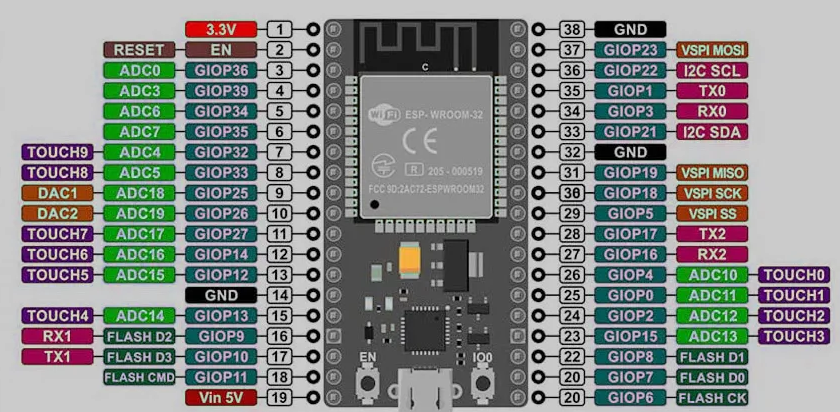

ESP32 핀 배열은 다음과 같다.









---

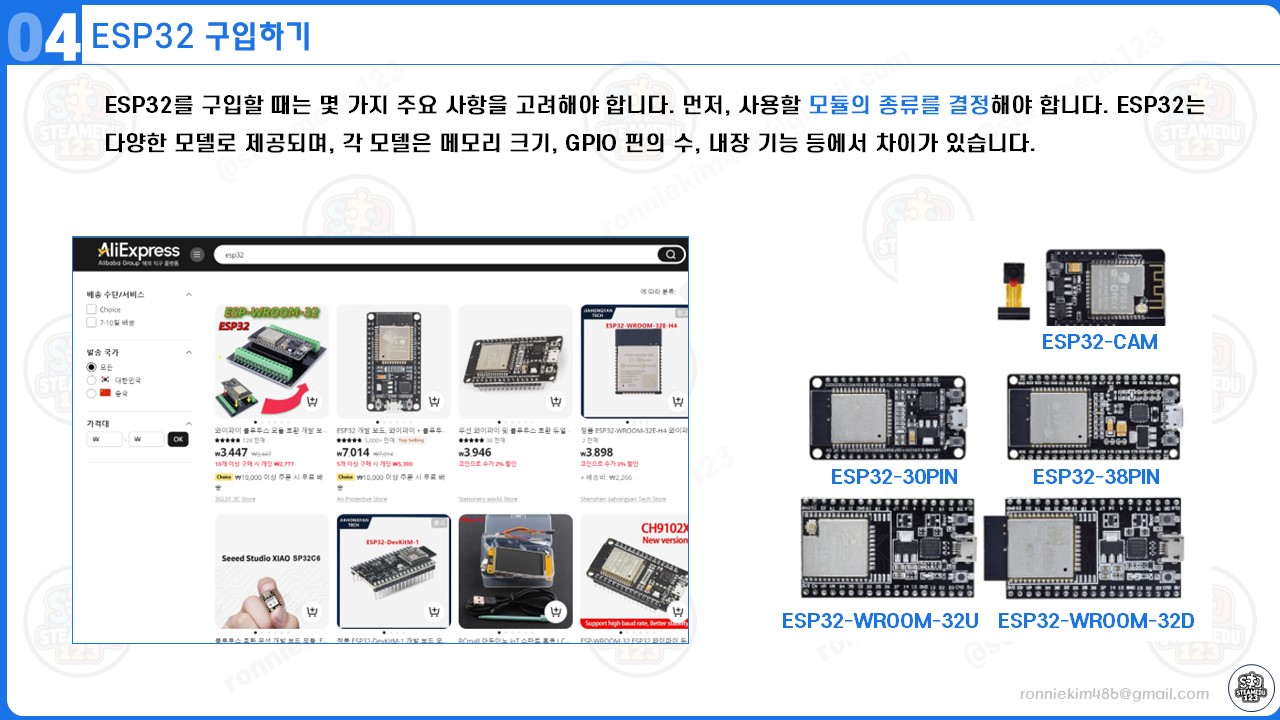

ESP32 구입하기

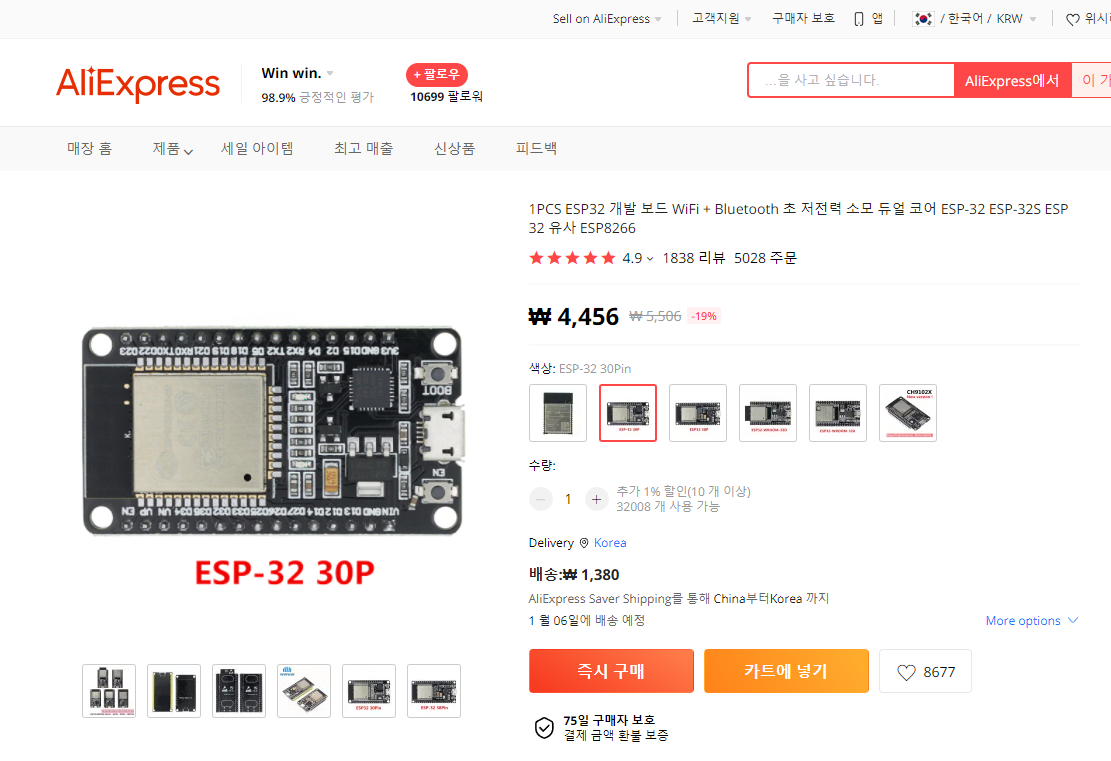

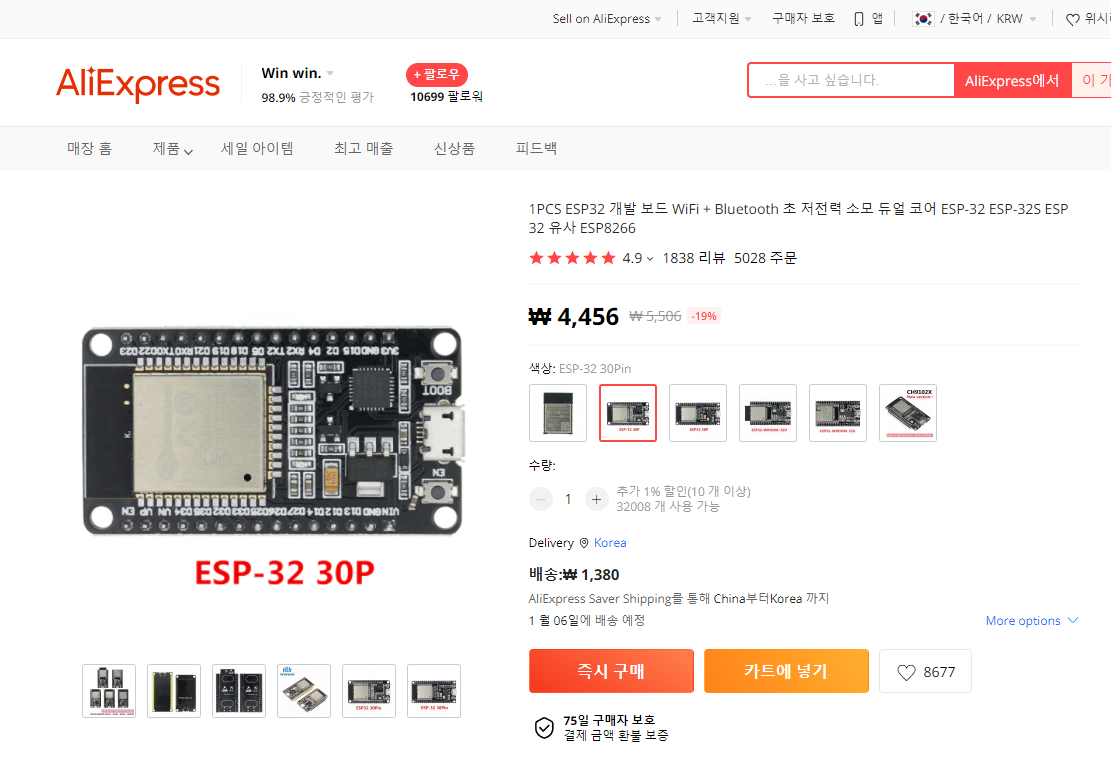

[ESP32 ]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다ESP32는 30핀, 38핀 등 핀 배열, 종류등 다양하게 판매되고 있다.





---

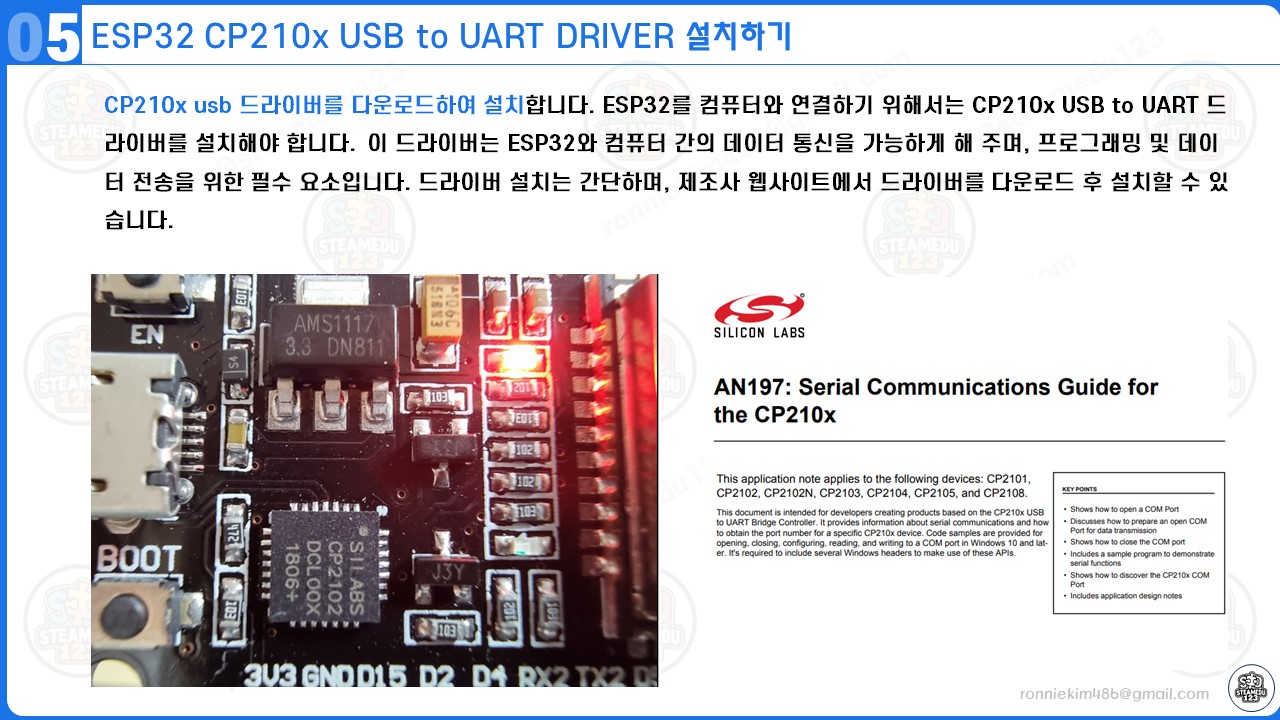

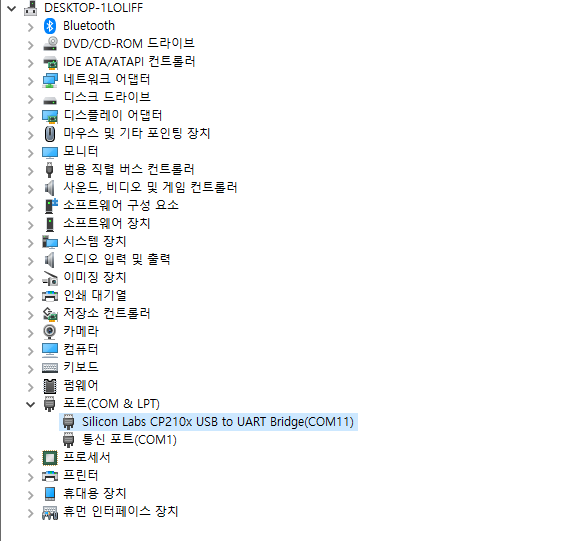

ESP32 CP210x USB to UART DRIVER 설치하기

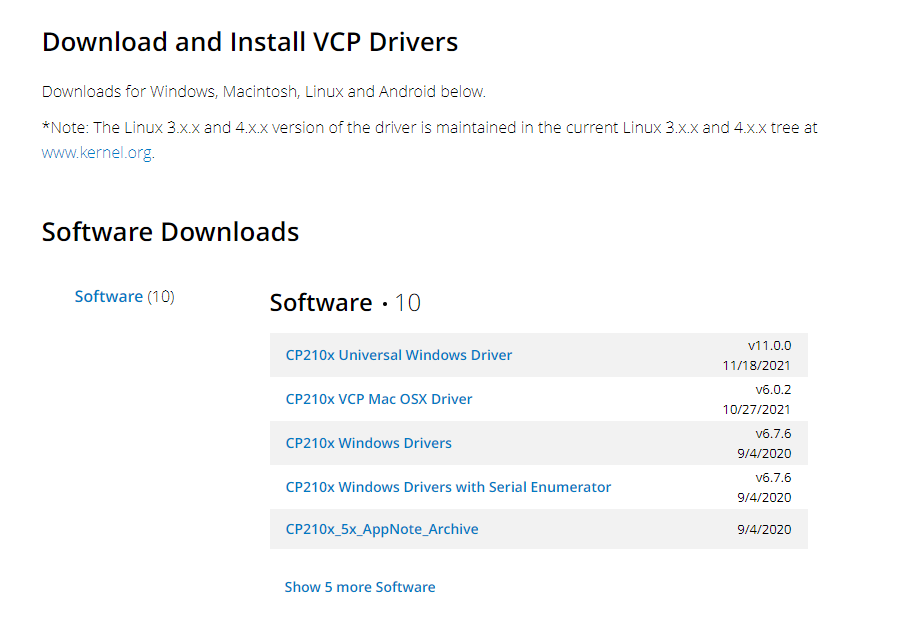

CP210x usb 드라이버를 다운로드 하여 설치한다.





CP210x_Windows_Drivers.zip

6.84MB



https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

CP210x USB to UART Bridge VCP Drivers - Silicon Labs

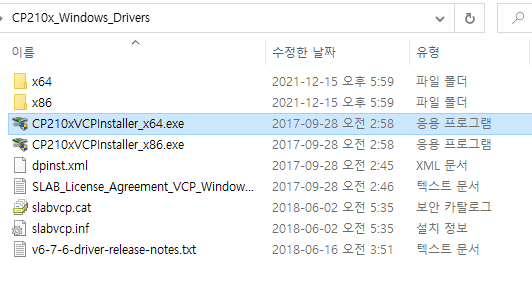

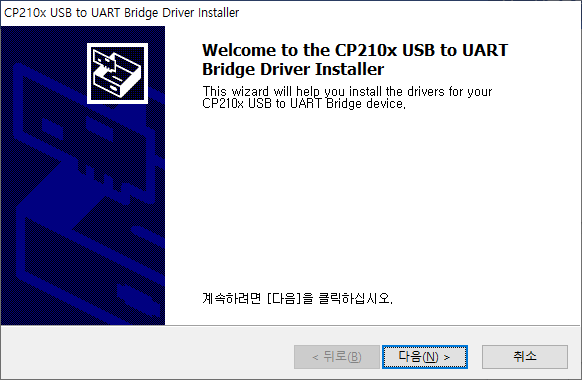

드라이버를 다운로드 받고 설치파일을 실행한다.





















---

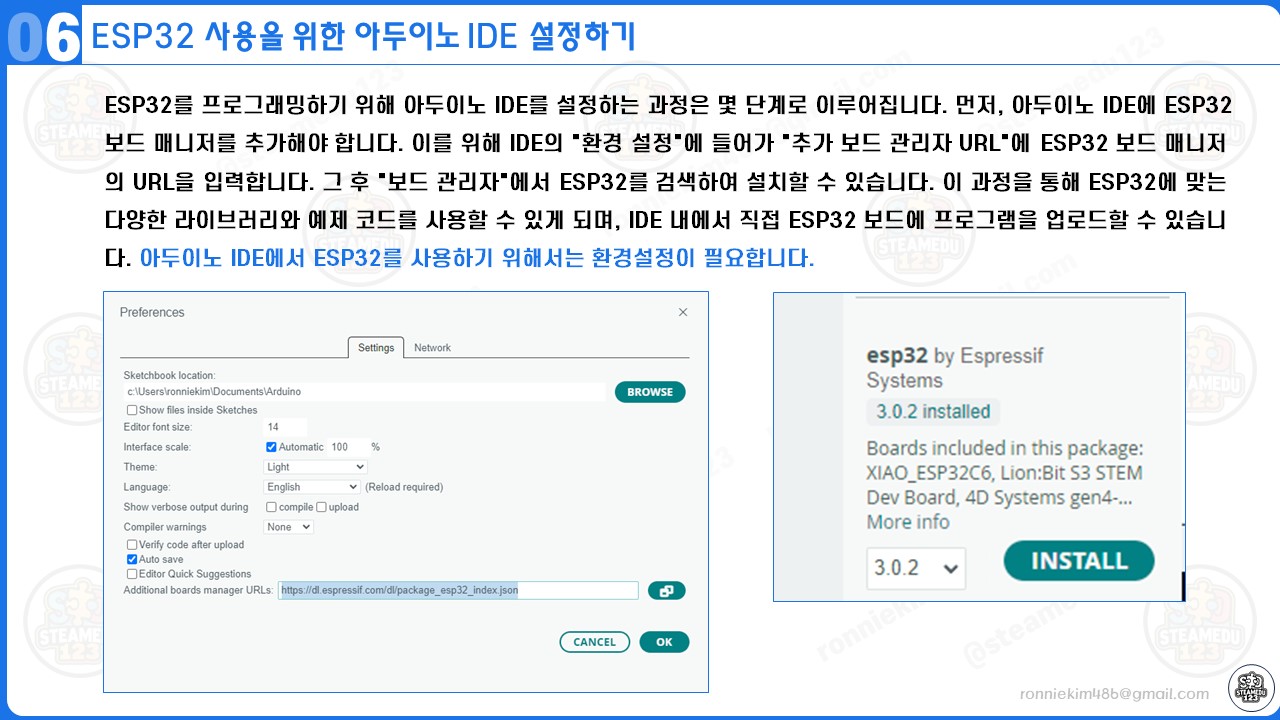

ESP32 사용을 위한 아두이노 IDE 설정하기

아두이노 IDE 에서 ESP32를 사용하기 위해서는 환경설정이 필요하다.

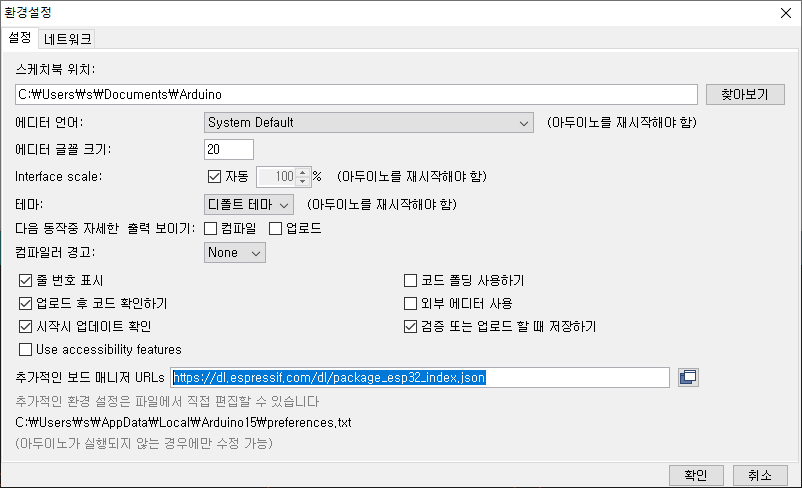

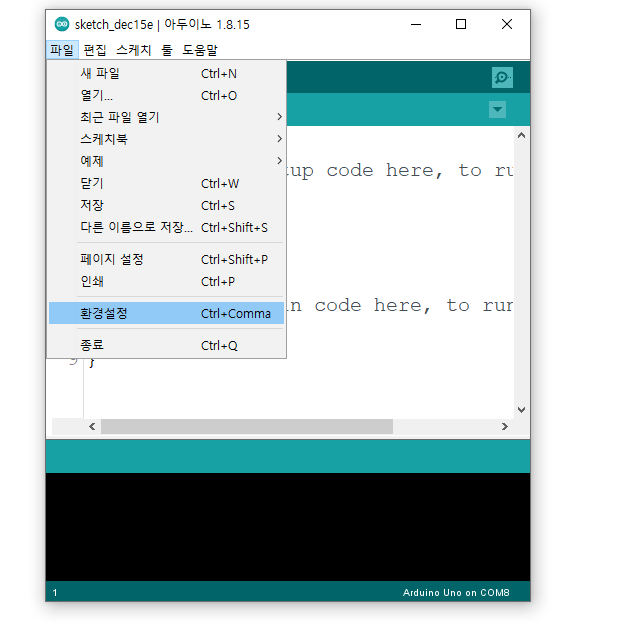

다음과 같이 환경설정에서 추가적인 보드 매니저 urls 에서 주소를 입력한다.



https://dl.espressif.com/dl/package_esp32_index.json

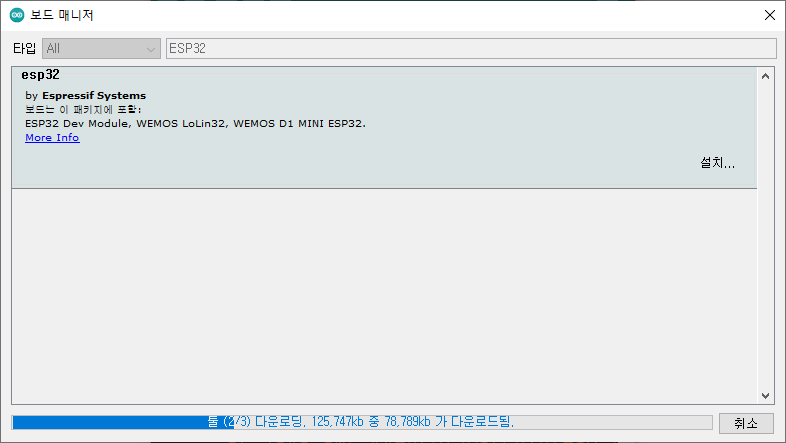

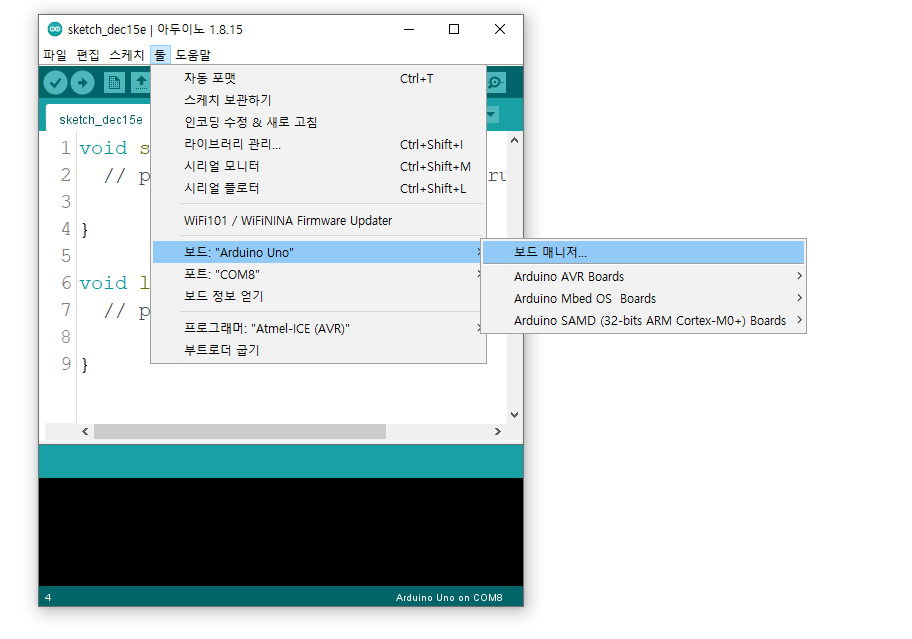

보드 매니저를 실행한다.







ESP32 를 검색하고 설치 한다.















---

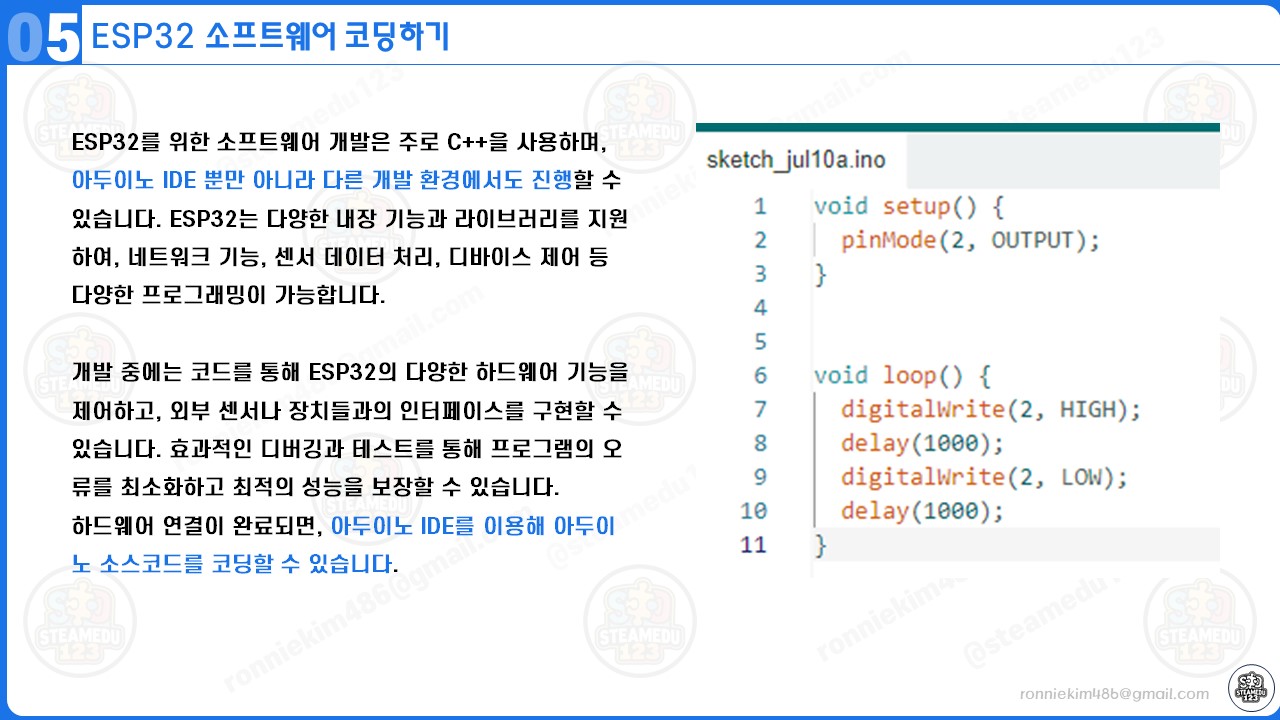

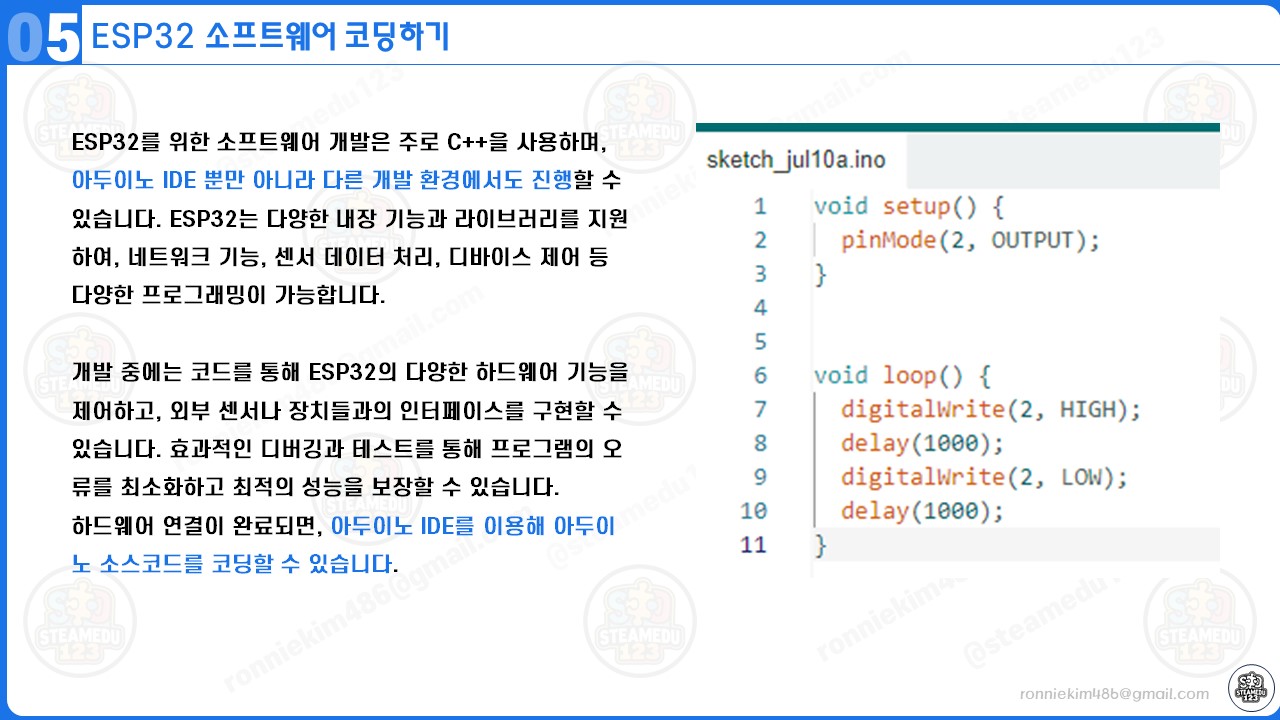

ESP32 소프트웨어 코딩

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 소스코드를 코딩할 수 있다.

Blink.ino

0.00MB

코드는 다음과 같다.

void setup() {
  pinMode(2, OUTPUT);
}


void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}



------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행

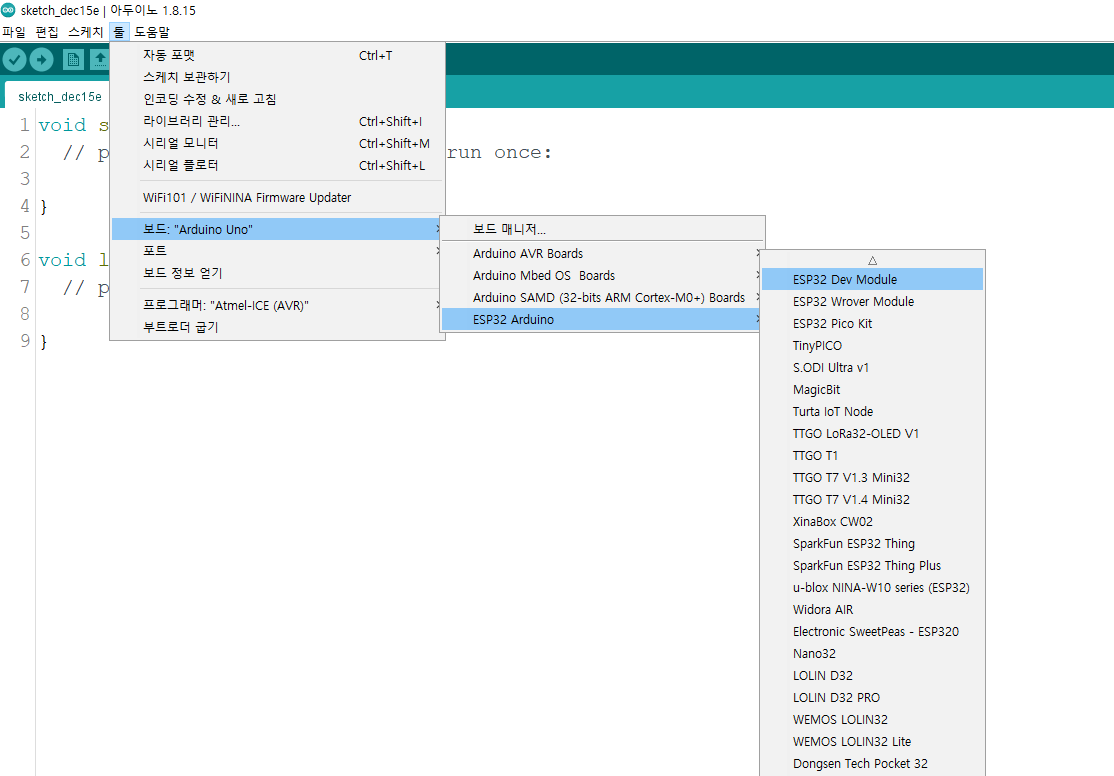

 - 메뉴 → 툴 → 보드: 확인
  - 메뉴 → 스케치 → 확인/컴파일

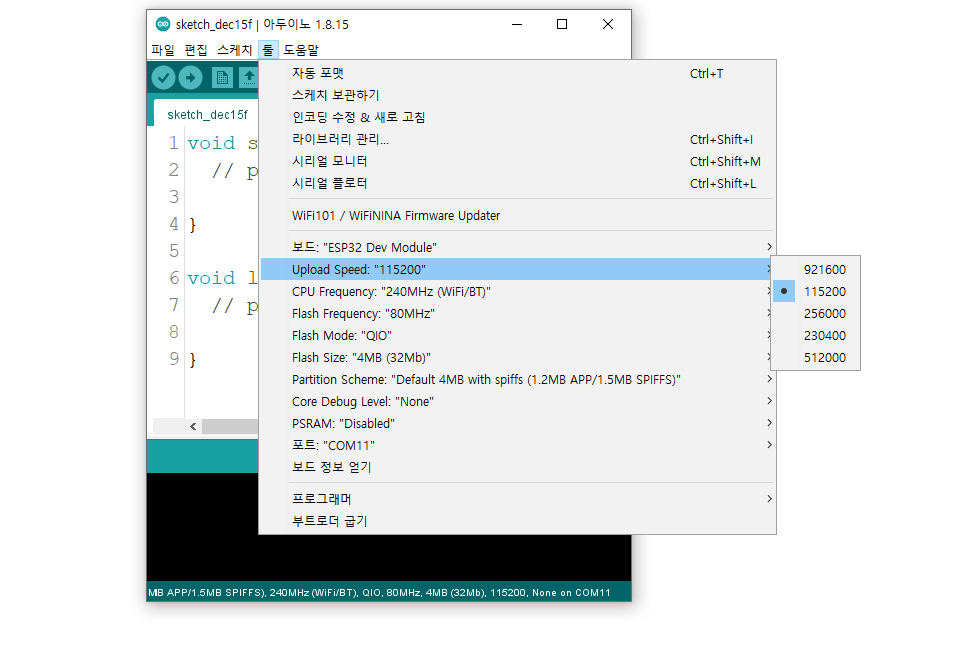

업로드 속도를 115200으로 세팅한다.

02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.



03 업로드

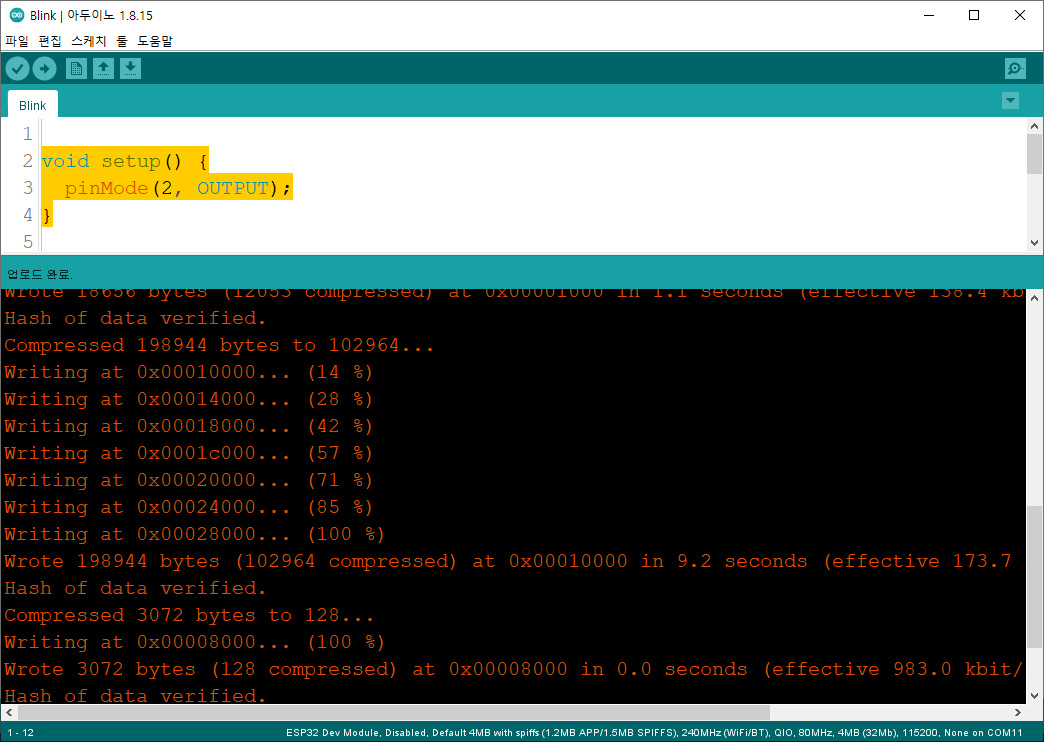

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.

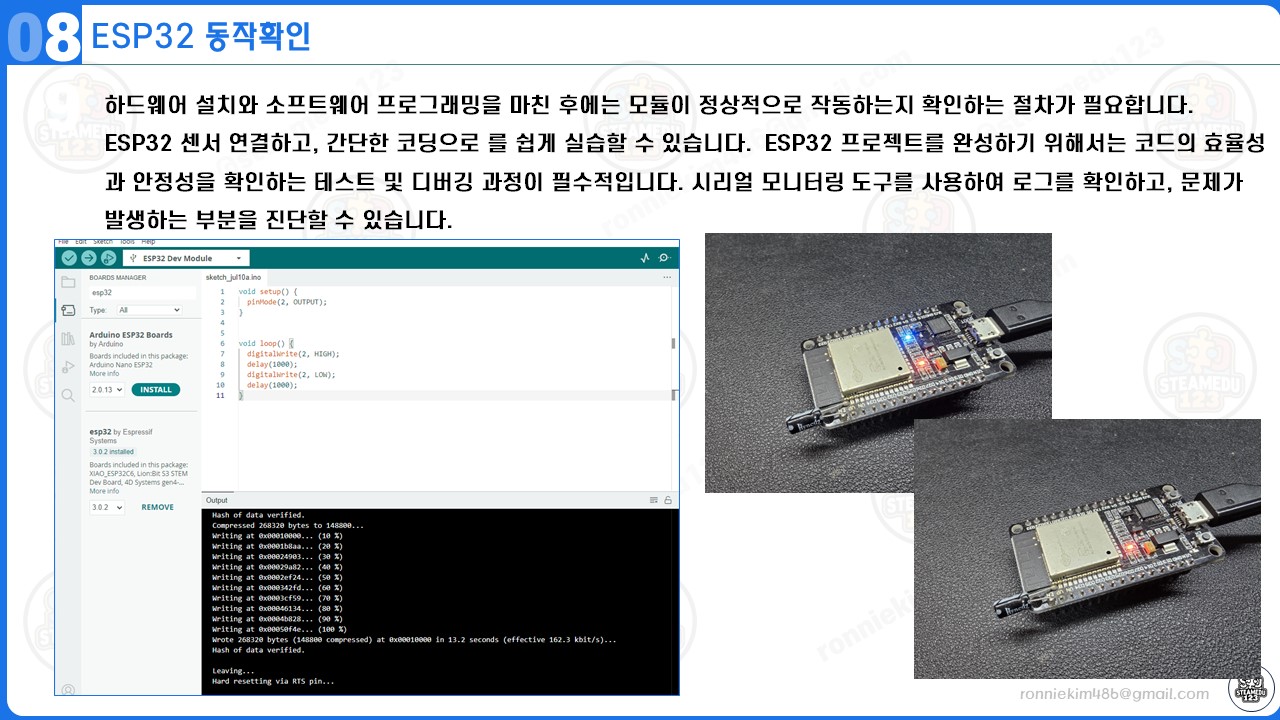

04 동작 확인

다음과 같이 동작을 확인할 수 있다.







'모두의 메이커'에서 업로드한 동영상





---



마무리

 ESP32 센서 연결하고, 간단한 코딩으로 를 쉽게 실습할 수 있다.

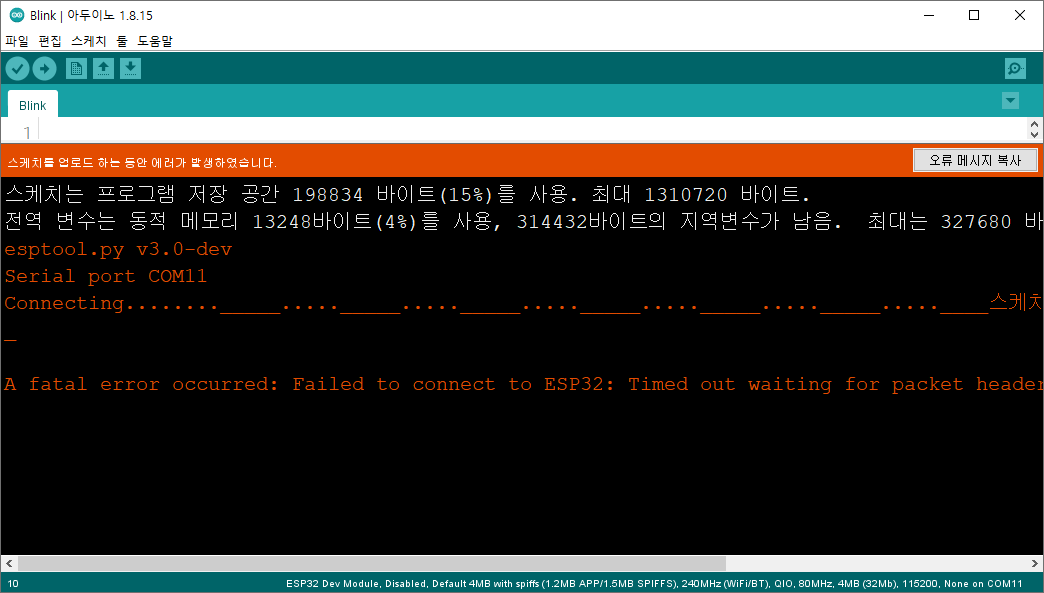

업로드가 안되는 문제를 발생할 수 있다. A fatal error occurred: Failed to connect to ESP32: Timed out waiting for packet header

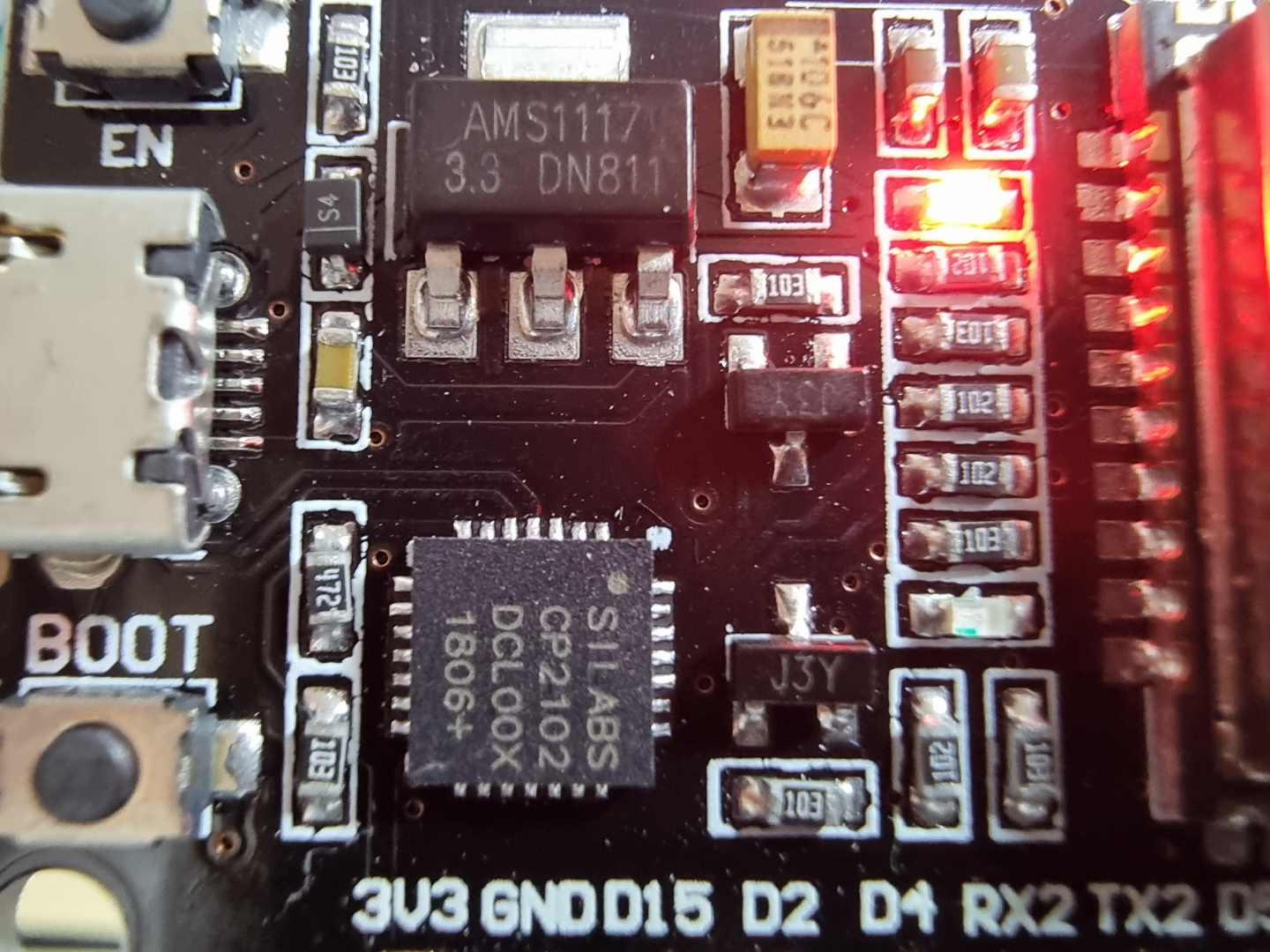

#방법 1 : 업로드 할때(CONNTING....) 에 BOOT 버튼울 계속 누르면 연결이 된다.

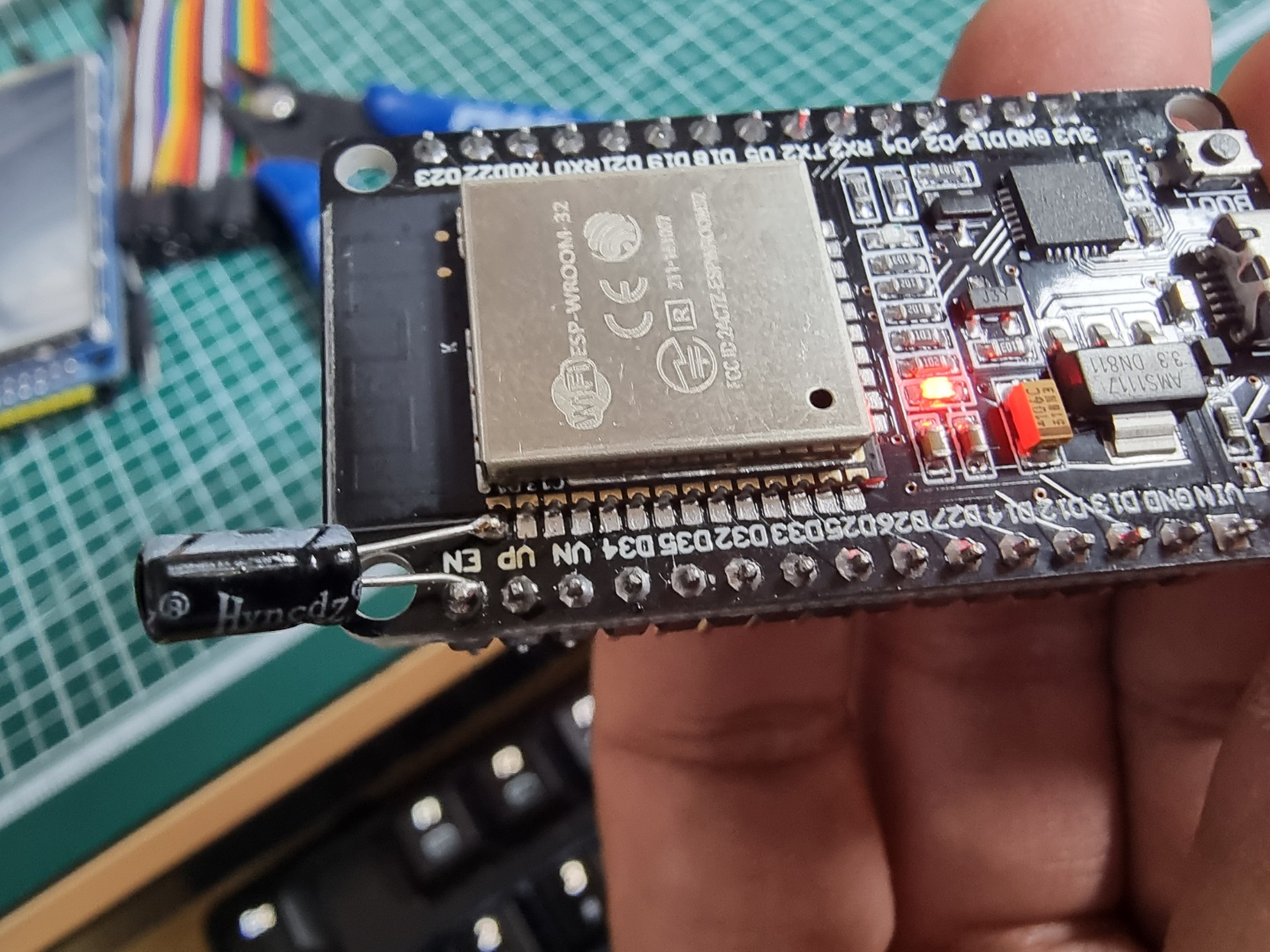

#방법 2 : EN + GND 에 10uf 캐패시터를 연결한다.









https://n2infotech.co.kr/352

Failed to connect to ESP32: Timed out waiting for packet header







---
