[ESP32] I2C로 아두이노와 통신하기

본 절은 ESP32와 아두이노의 I2C 통신을 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노와 ESP32를 연결하고, 간단한 코딩으로 쉽게 실습할 수 있다.



목차







---

[ESP32] I2C로 아두이노와 통신하기







---



ESP32와 아두이노 I2C 연결하기

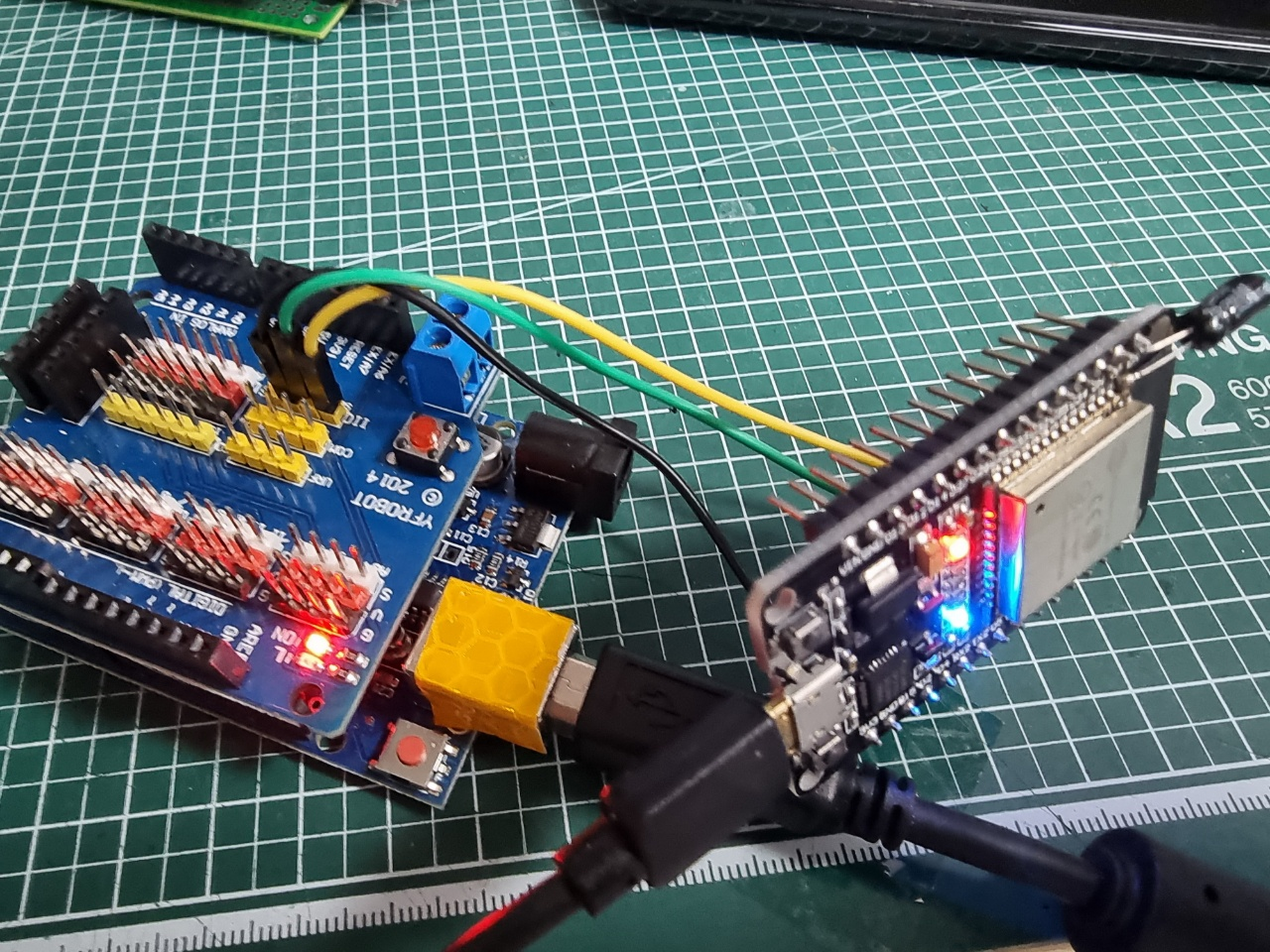

다음과 같이 ESP32와 아두이노의 I2C (SCL, SDA, GND)를 연결한다. +(VCC) 전원은 연결하면 안된다.



https://juahnpop.tistory.com/96





---



아두이노 소프트웨어 코딩

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 소스코드를 코딩할 수 있다.

i2carduino.ino

0.00MB

코드는 다음과 같다.

#include <Wire.h>

void setup()
{
  Serial.begin(9600);
  Serial.println("I2C Test");

  Wire.begin(0x13);
  Wire.onReceive(receiveEvent);
}

void loop()
{
  delay(500);
}

String rxESP32Data = "";
boolean bST = false;


void receiveEvent(int howMany)
{
  while (Wire.available())
  {
    char buf = Wire.read();

    if (bST) {
      if (buf == '*') {
        Serial.println(rxESP32Data);
        //        setCommand(rxData);
        bST = false;
        rxESP32Data = "";
        break;
      } else {
        rxESP32Data += buf;
      }
    } else {
      if (buf == '#') bST = true;
    }
  }
}

------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행
 - 메뉴 → 툴 → 보드: 확인
  - 메뉴 → 스케치 → 확인/컴파일

02 컴파일 확인

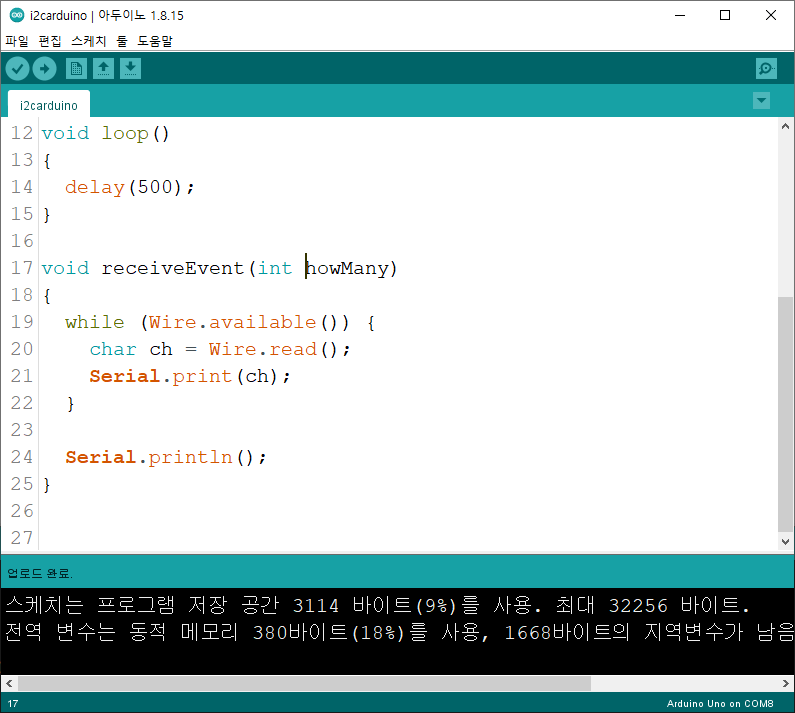

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.

03 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.



---



ESP32 소프트웨어 코딩

하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 소스코드를 코딩할 수 있다.



코드는 다음과 같다.

#include <Wire.h>
#include "BluetoothSerial.h"

#if !defined(CONFIG_BT_ENABLED) || !defined(CONFIG_BLUEDROID_ENABLED)
#error Bluetooth is not enabled! Please run `make menuconfig` to and enable it
#endif

#define DEBUG 1

BluetoothSerial SerialBT;

void setup() {
  Serial.begin(115200);
  SerialBT.begin("ESP32Test"); //Bluetooth device name
  Serial.println("The device started, now you can pair it with bluetooth!");
}

void loop() {
  getPacketFromBluetooth();
  delay(20);
}

String rxData = "";
boolean bStart = false;

void getPacketFromBluetooth() {
  //  SerialBT.listen();
  if (SerialBT.available() > 0)
  {
    char tData = SerialBT.read();
    //    Serial.println(data);
    //    if(DEBUG) Serial.write(tData);

    if (bStart) {
      if (tData == '*') {
        Serial.println(rxData);
        //setCommand(rxData);
        sendI2CtoArduino(rxData);

        bStart = false;
        rxData = "";
      } else {
        rxData += tData;
      }
    } else {
      if (tData == '#') bStart = true;
    }
  }
}

void setupI2CtoArduino() {
  Wire.begin();
}

void loopI2CtoArduino() {}

void sendI2CtoArduino(String rxData) {
  String toSendFormat;
  toSendFormat = "#" + rxData + "*";

  char toSend[32];
  toSendFormat.toCharArray(toSend, 32);

  if (DEBUG) {
    Serial.print("toSend:");
    Serial.println(toSend);
  }

  Wire.beginTransmission(0x13);
  Wire.write(toSend);
  Wire.endTransmission();
}



------------------------------------------------------
개발환경 : WINDOWS 10
아두이노 IDE : 1.8.13
------------------------------------------------------
01 연결
 - 아두이노와 PC 연결
 - 아두이노 IDE 실행
 - 메뉴 → 툴 → 보드: 확인
  - 메뉴 → 스케치 → 확인/컴파일

02 컴파일 확인

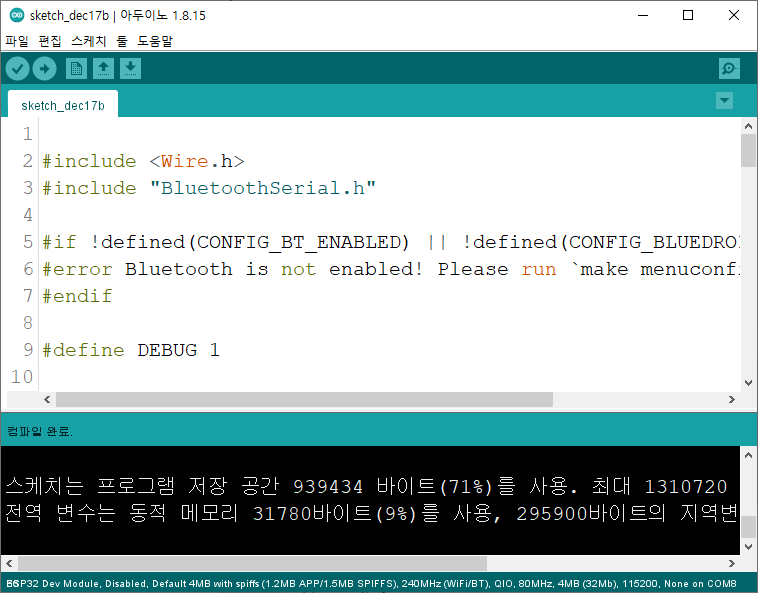

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.



03 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.





---



ESP32 -> 아두이노 동작 확인

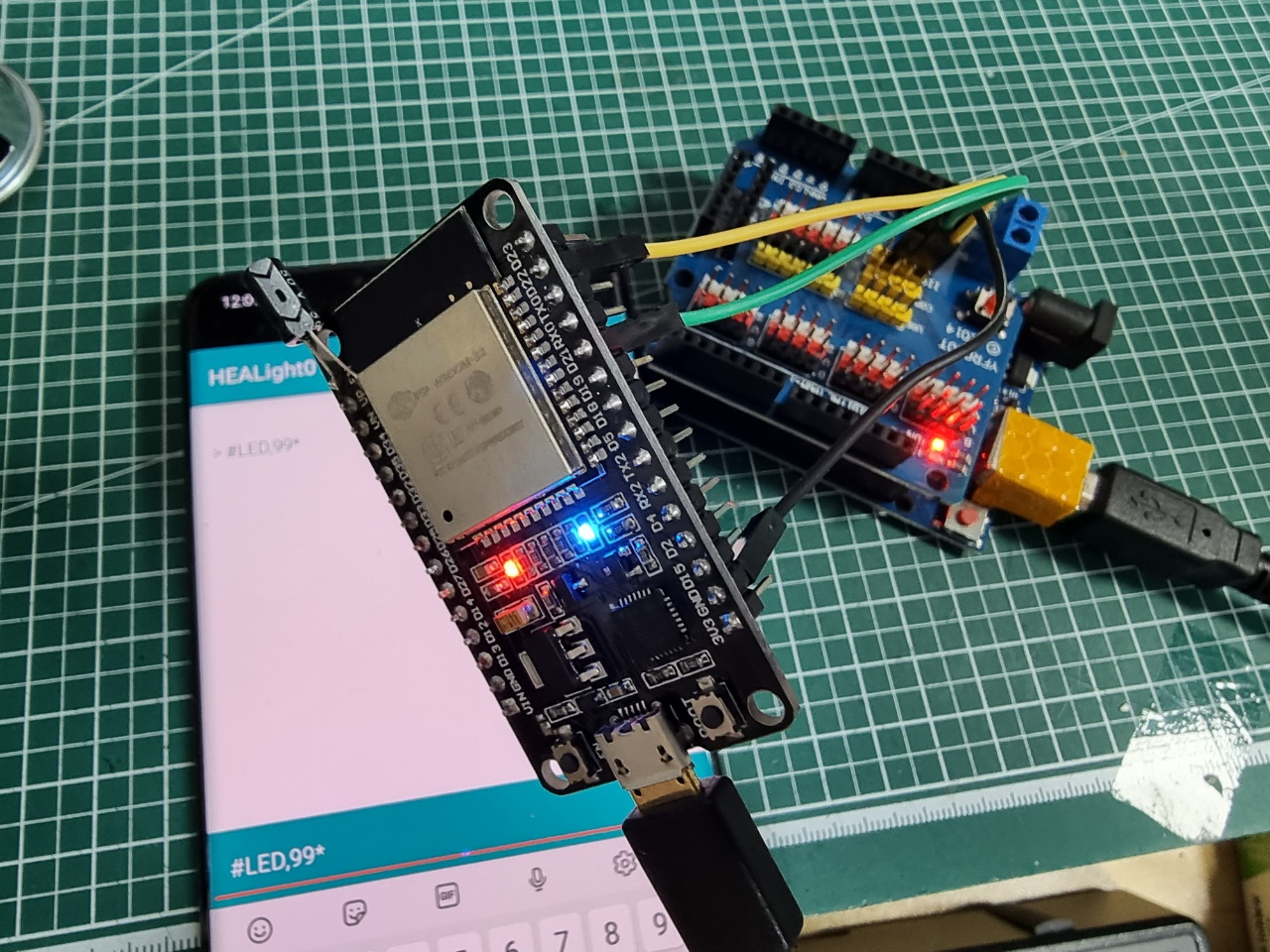

ESP32 <-> 아두이노가 I2C 로 연결된 상태에서 동작을 확인할 수 있다.



1. ESP32와 스마트폰에의 터미널 프로그램을 연결한다.

2. 스마트폰에서 명령어 (예: #LED,99*)를 입력하고 전송 버튼을 누른다.

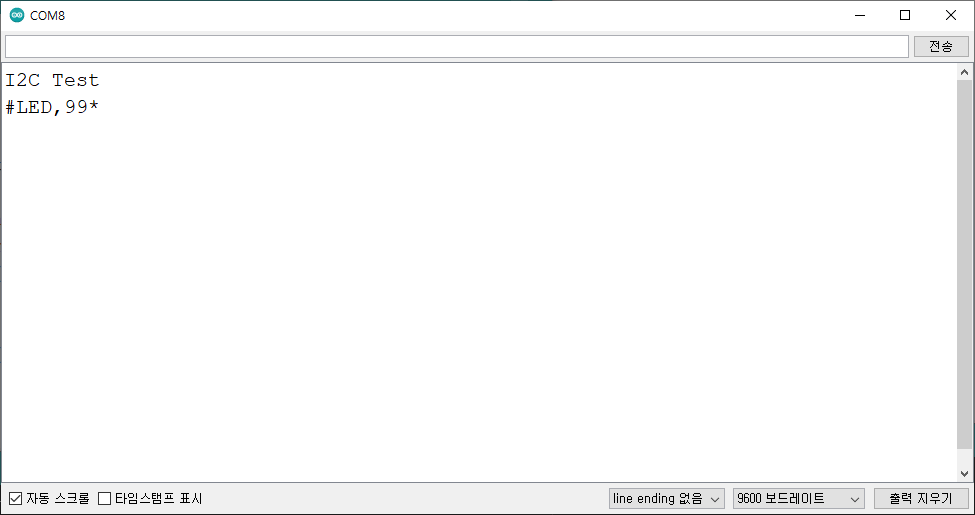

3. 아두이노의 시리얼 모니터에서 정상적으로 수신되는지 확인한다.













[참고]

https://juahnpop.tistory.com/96

아두이노 강좌 #17 I2C 통신으로 아두이노 우노와 ESP32 통신 하기







---
