[ESP32] ESP32 CAM-MB 보드 webserver사용하기

본 절은 ESP32 CAM 를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. ESP32 CAM 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. ESP32 CAM를 연결하고, 간단한 코딩으로 쉽게 실습할 수 있다.



목차







---

ESP32 CAM 사용하기















---

ESP32 CAM 란?

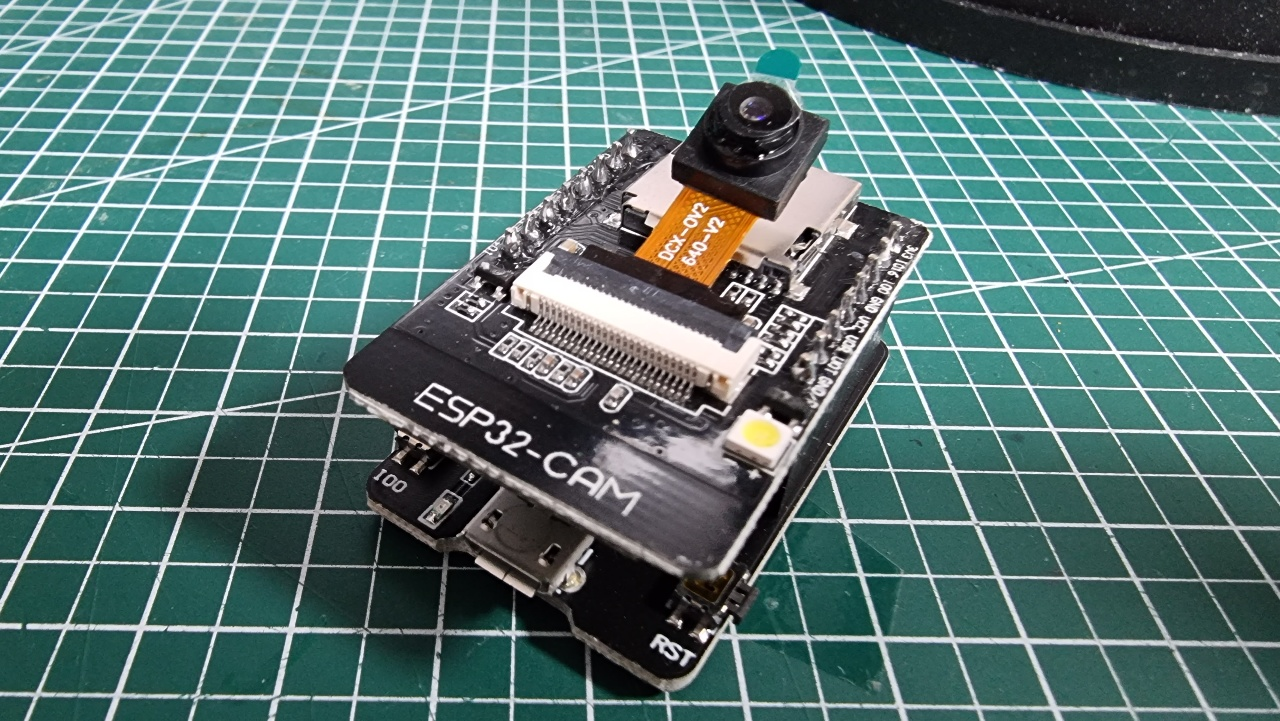

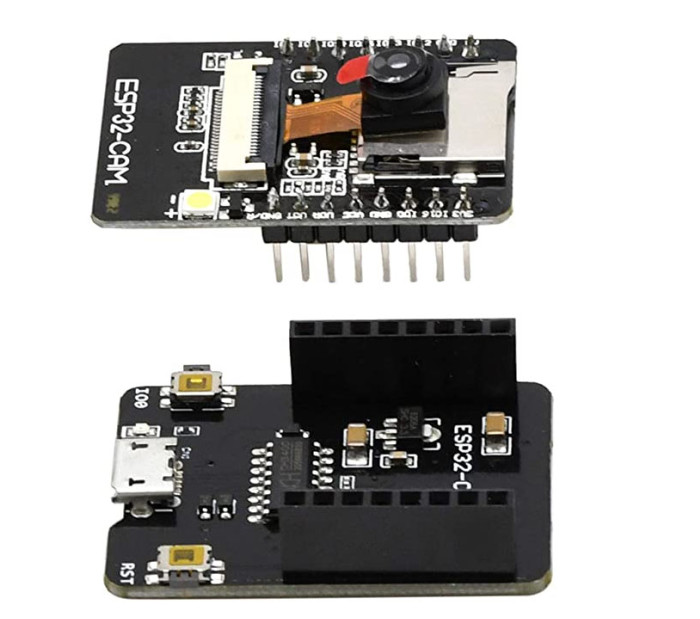

ESP32 기반 카메라 연결 IOT 개발 모듈이다.  CH340 USB 시리얼 어댑터 보드가 제공되며, 리셋, 다룬로드 버튼이 실장되어 있다. 또한 Micro USB 연결을 통해 간편하게 업로딩이 가능하다.





---



ESP32 CAM 특징

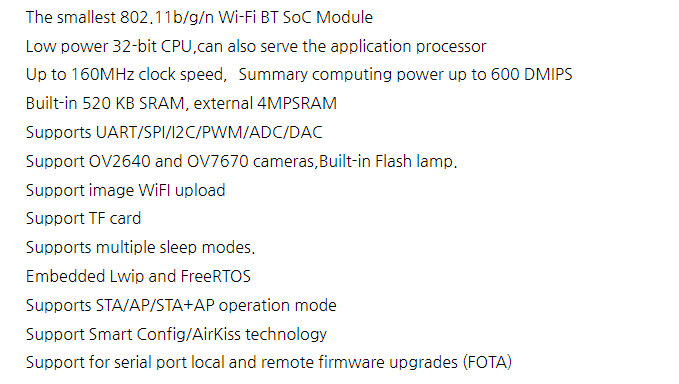

ESP32 CAM 특징은 다음과 같다.







---

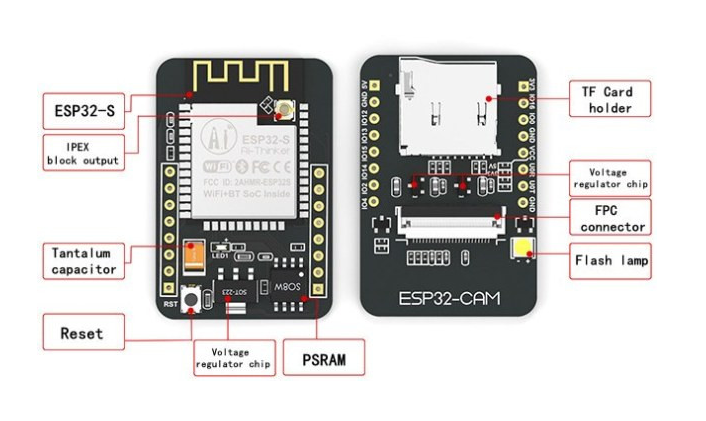

ESP32 CAM 구조

ESP32 CAM  원리는 다음과 같다.













---

ESP32 CAM 구입하기

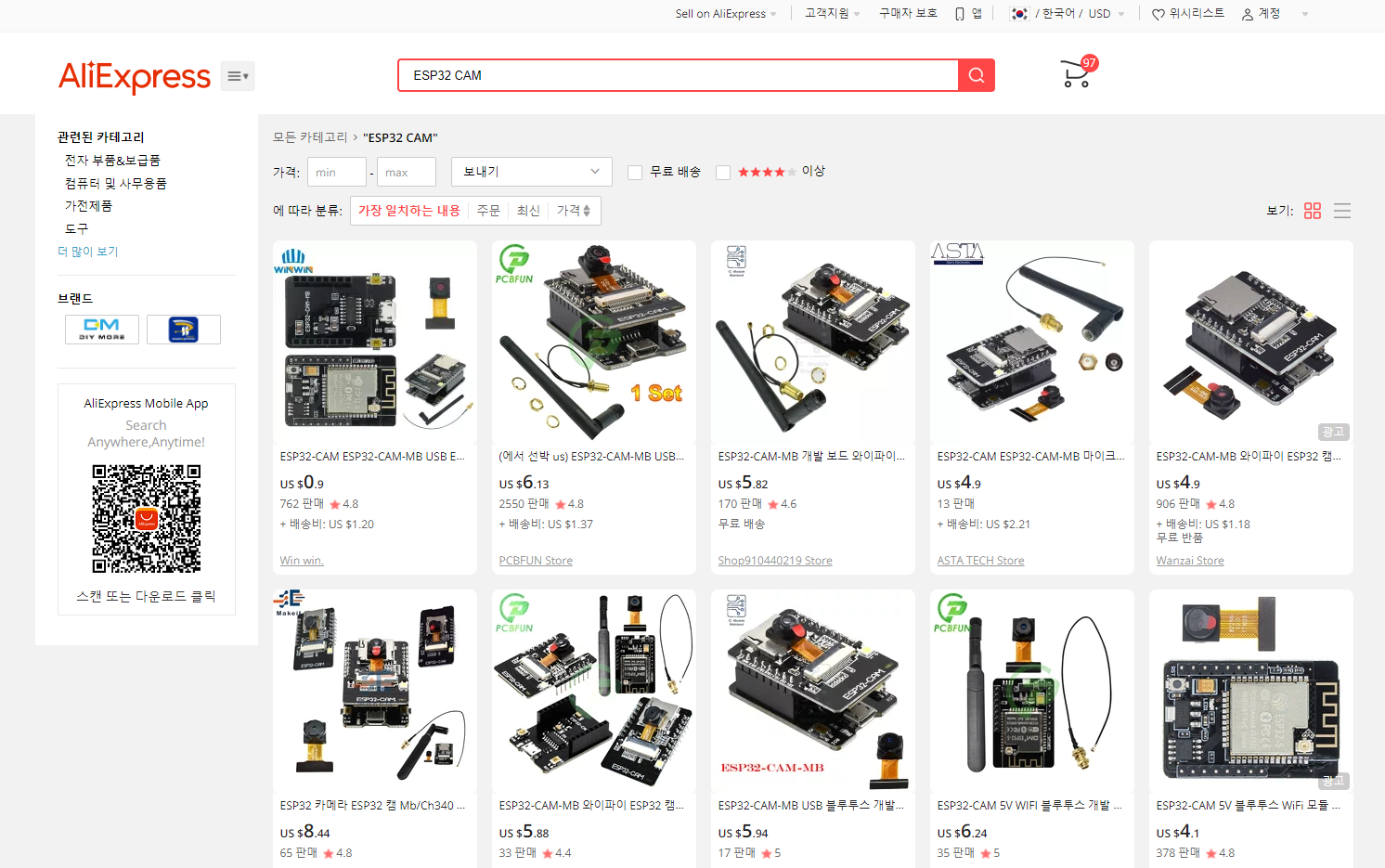

[ESP32 CAM ]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 를 구입할 수 있다

















---



ESP32 CAM 준비하기

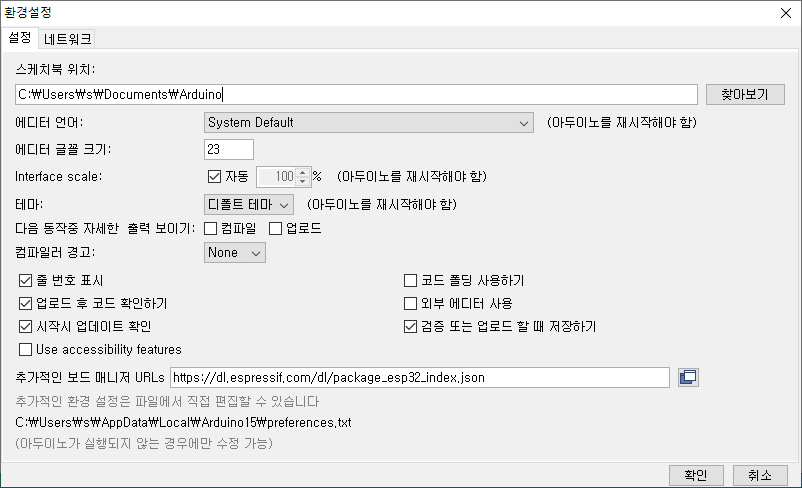

 아두이노 IDE를 이용해 아두이노 소스코드를 업로딩 할 수 있다.  환경설정에 ESP32 를 추가한다.



https://dl.espressif.com/dl/package_esp32_index.json  추가

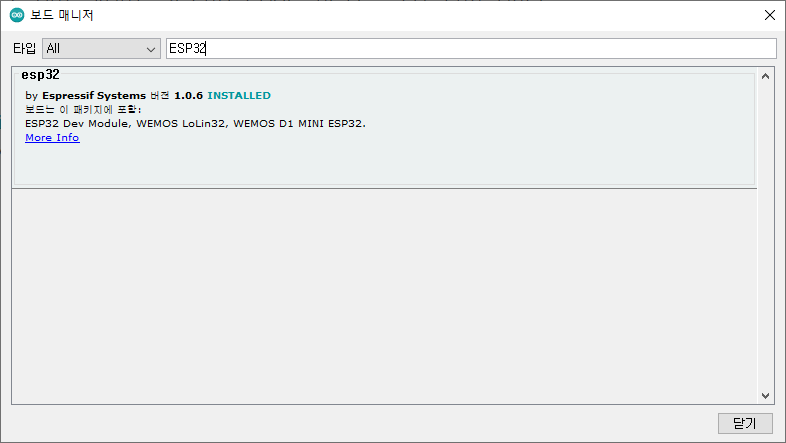

ESP32 를 설치한다.

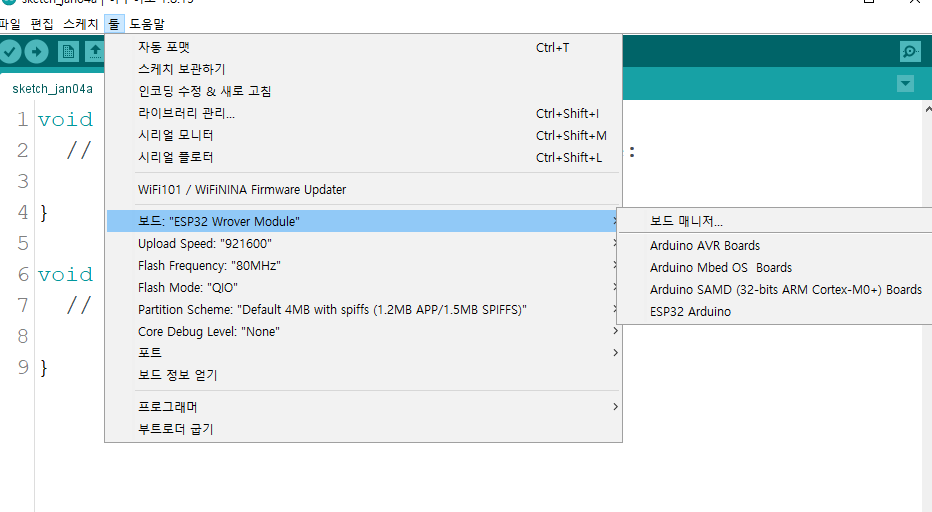

ESP32 Wrover Module을 선택한다.

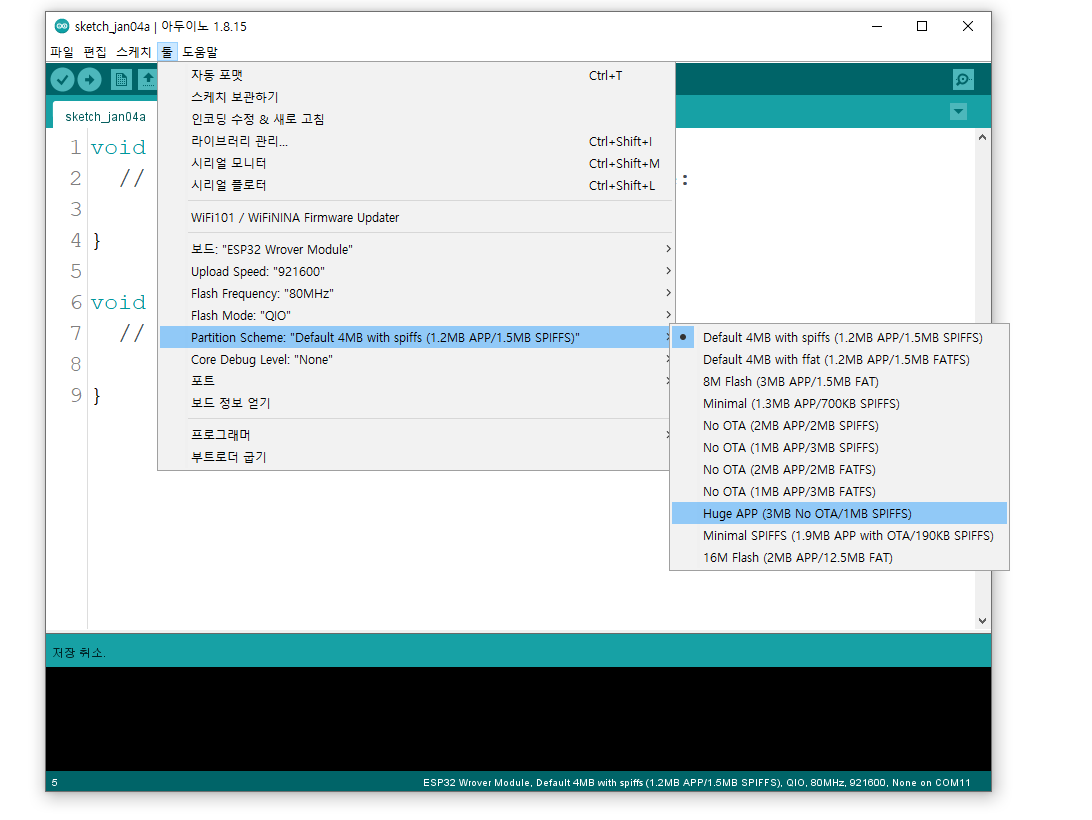

partition scheme : "Huge app(3MB NO OTA/1MB SPIFFS) 를 선택한다.

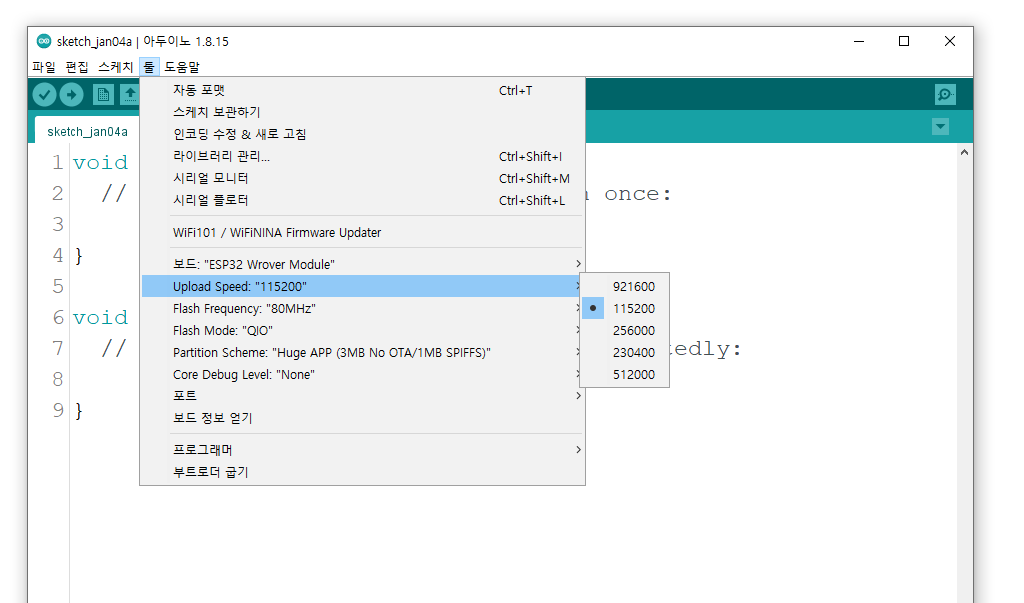

통신 속도를 115200 으로 변경한다.



---



ESP32 CAM 소프트웨어 코딩

 아두이노 IDE를 이용해 아두이노 소스코드를 업로딩 할 수 있다.  환경설정에 ESP32 를 추가한다.

 아두이노 IDE를 이용해 아두이노 소스코드를 업로딩 할 수 있다.

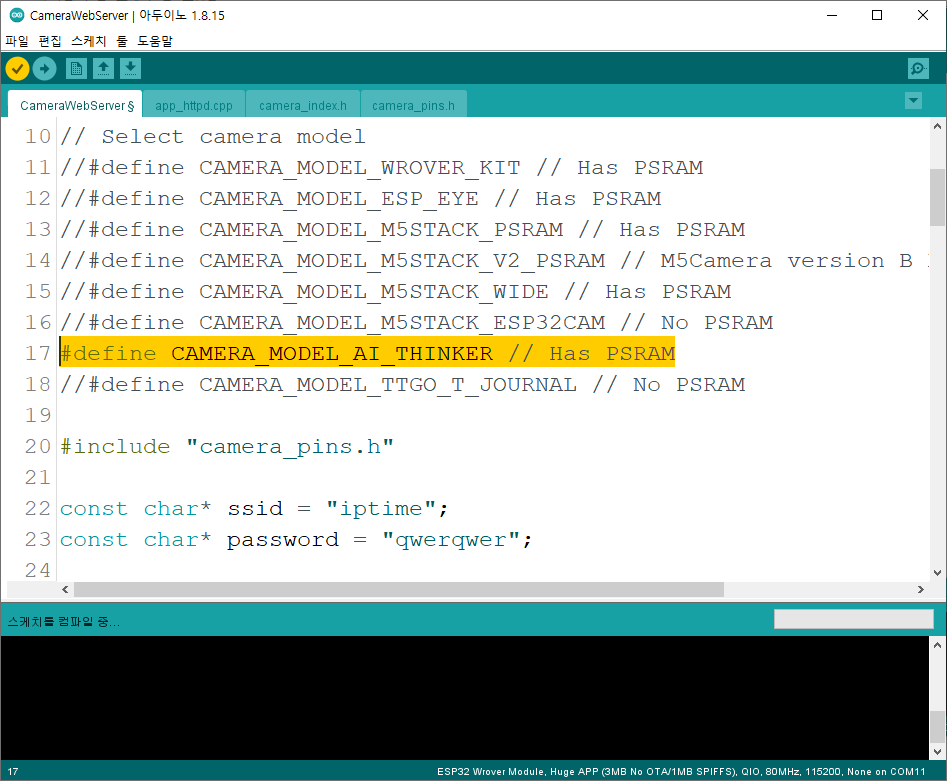

CAMERA_MODEL_AI_THINKER를 선택한다.

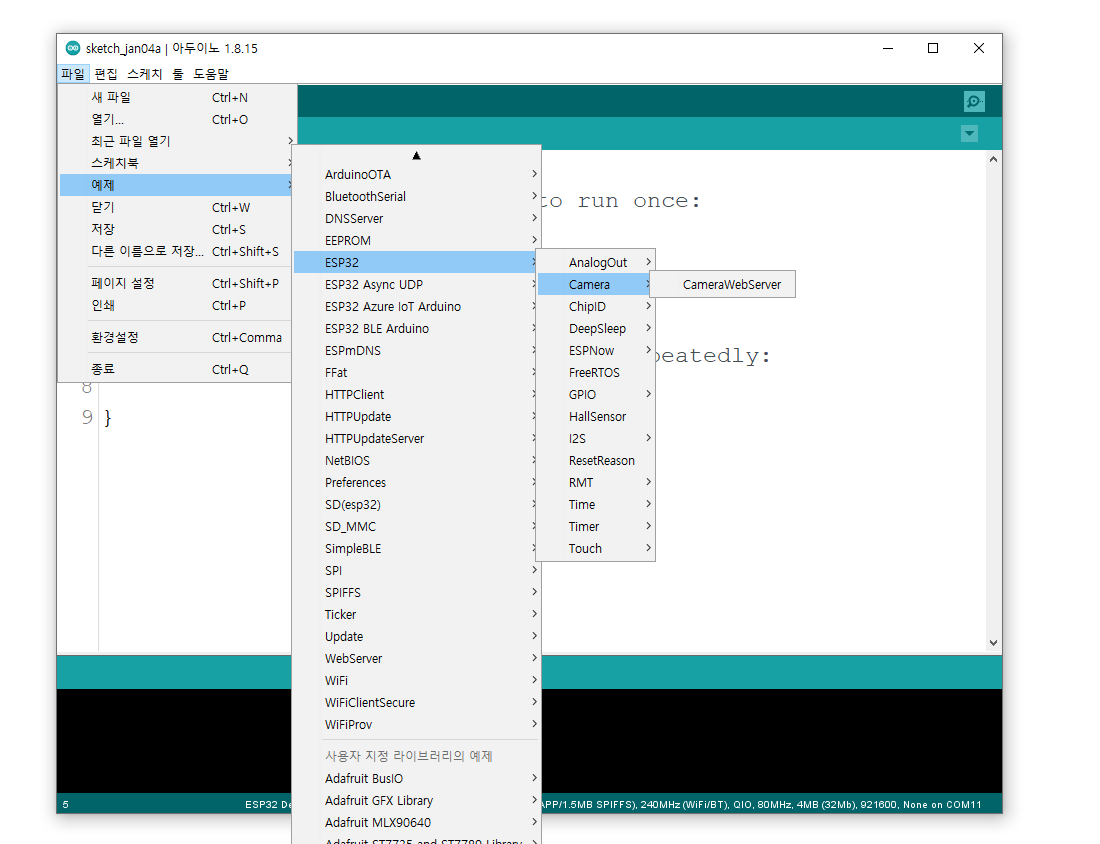

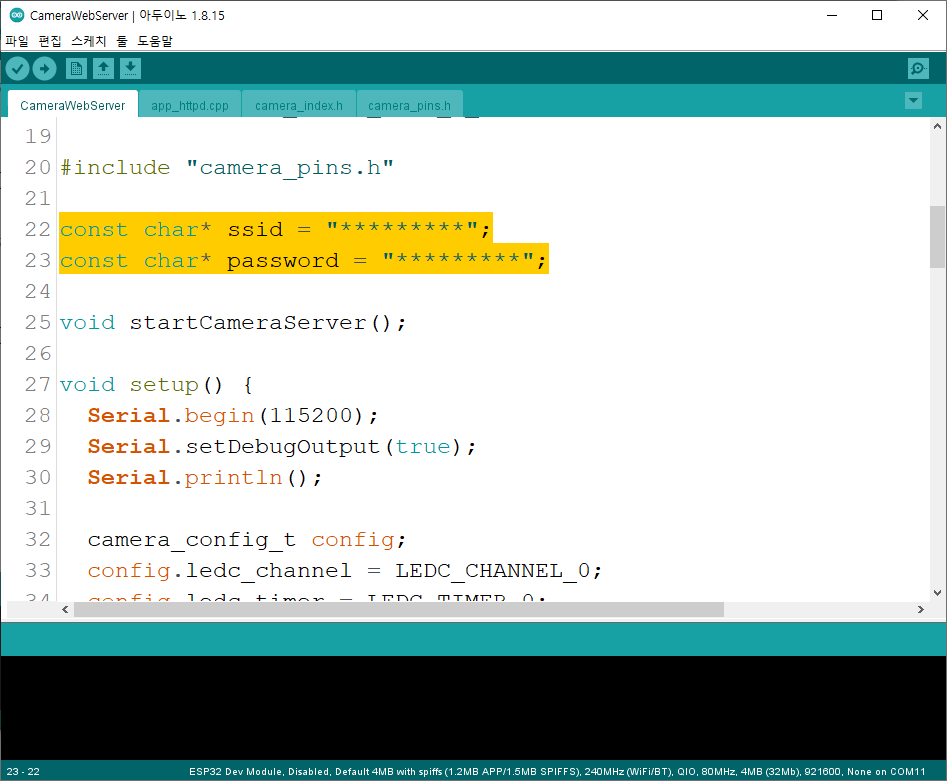

CameraWebServer.ino 파일을 연다.  ssid 와 password를 사용하고 장소의 WiFi 정보로 수정한다.

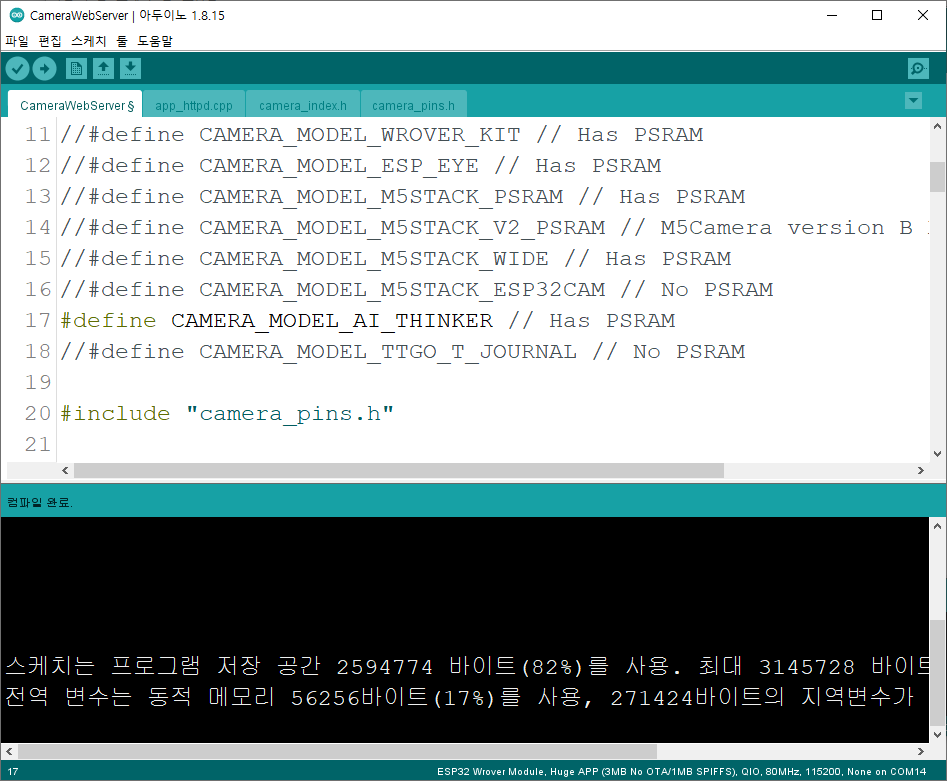

 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.

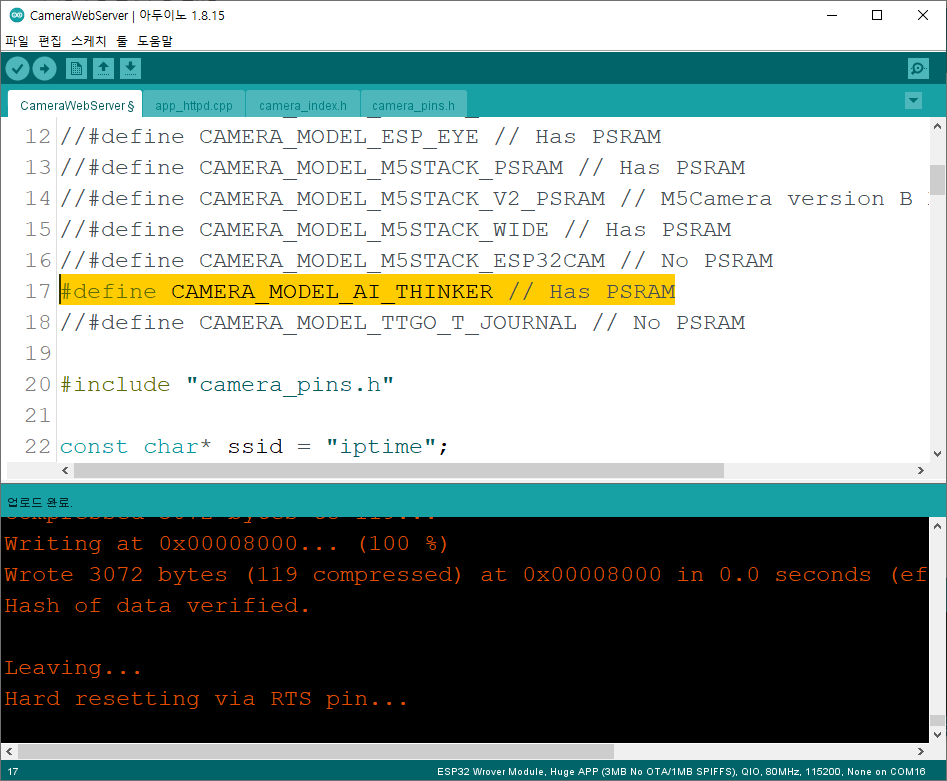

03 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.

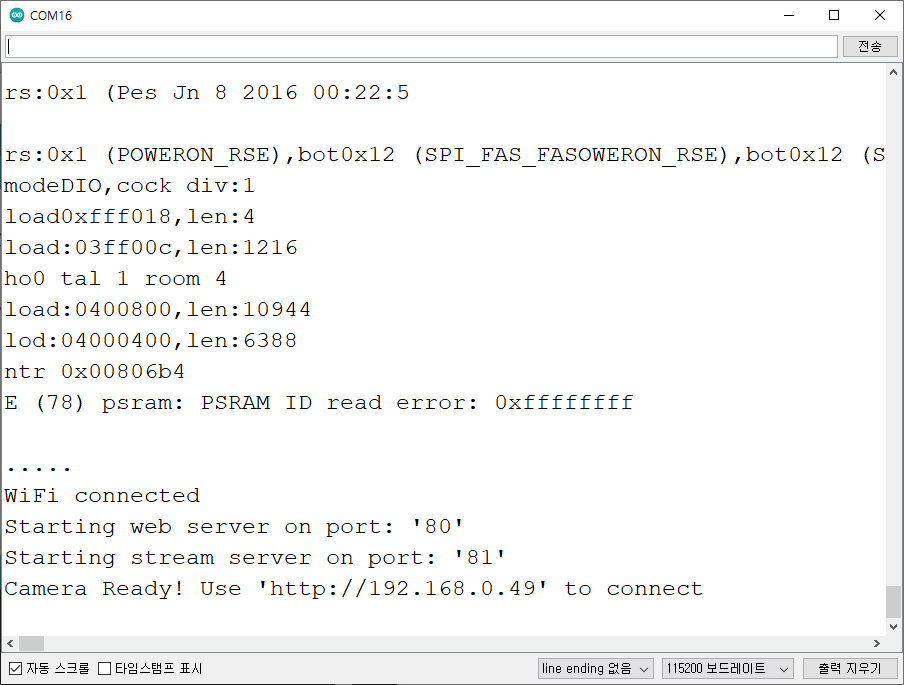

04 동작 확인

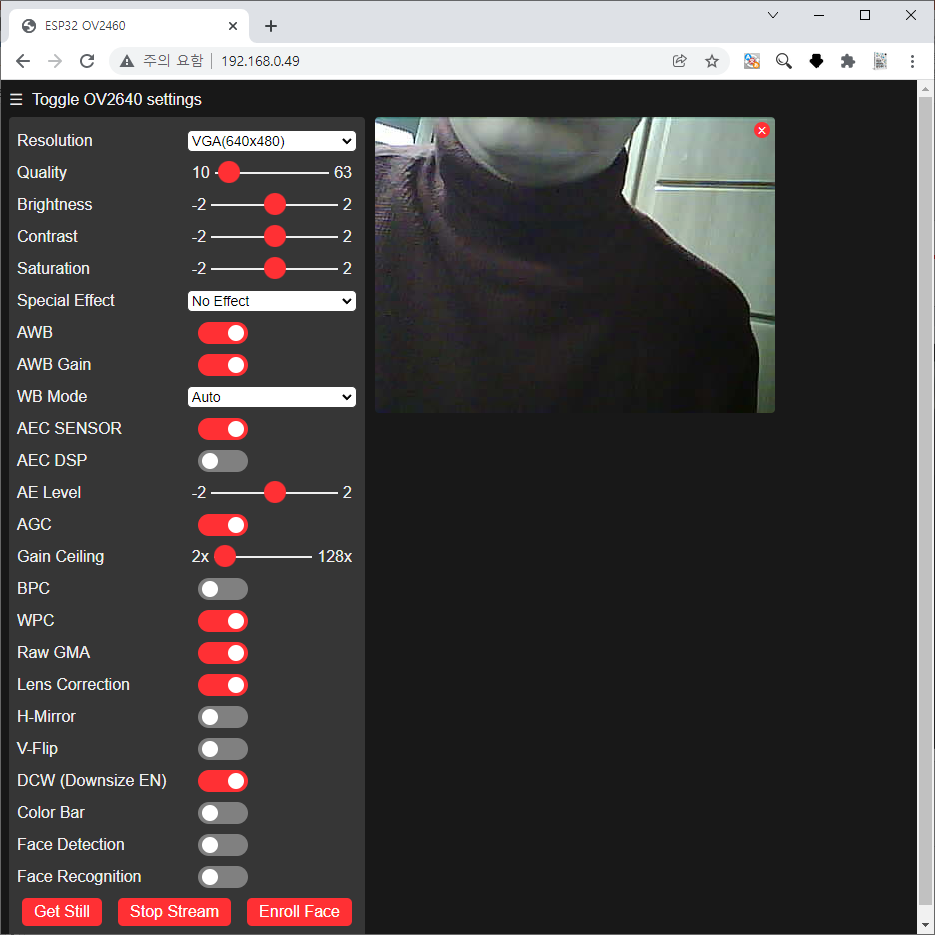

다음과 같이 동작을 확인할 수 있다.











---



마무리

 ESP32 CAM 연결하고, 간단한 코딩으로 를 쉽게 실습할 수 있다.















---
