[아두이노] 레이저 수신 모듈 (PP-A435)

by 로니킴 2021. 11. 7.


본 절은 [레이저 수신기 센서 모듈] 아두이노 센서를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노 센서의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.



목차








    레이저 수신 모듈 (PP-A435)



    LASER RECEIVER NON-MODULATOR TUBE SENSOR MODULE FOR ARDUINO










    레이저 수신기 센서 모듈 센서란?

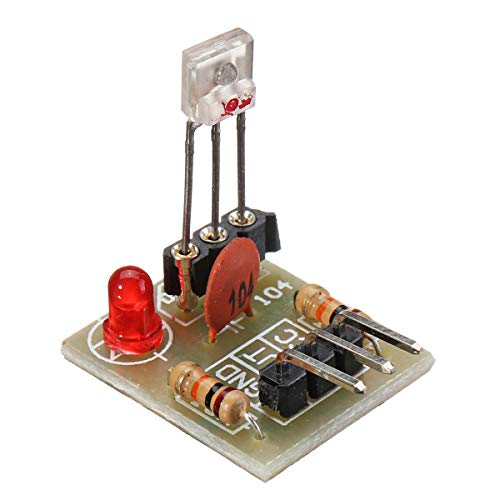

    레이저 수신기 센서 모듈 센서는 다음과 같다.








    레이저 수신기 센서 모듈 아두이노 센서 특징

    레이저 수신기 센서 모듈 센서의 특징은 다음과 같다.



    특징:
    PCB 크기: 1.5*1.9cm
    작동 전압: 5V


    출력:
    레이저 신호를 받으면 높은 레벨을 출력한다.
    레이저 신호를 수신하지 않을 때 낮은 수준을 출력한다.


    참고:
    센서는 변조되지 않은 레이저 수신기를 사용한다. 어두운 환경에서 사용하는 것이 좋다. 빛, 햇빛 또는 기타 비품이 방해가되지 않는 실내에서 사용해야 한다.


















    레이저 수신기 센서 모듈 센서 구입하기

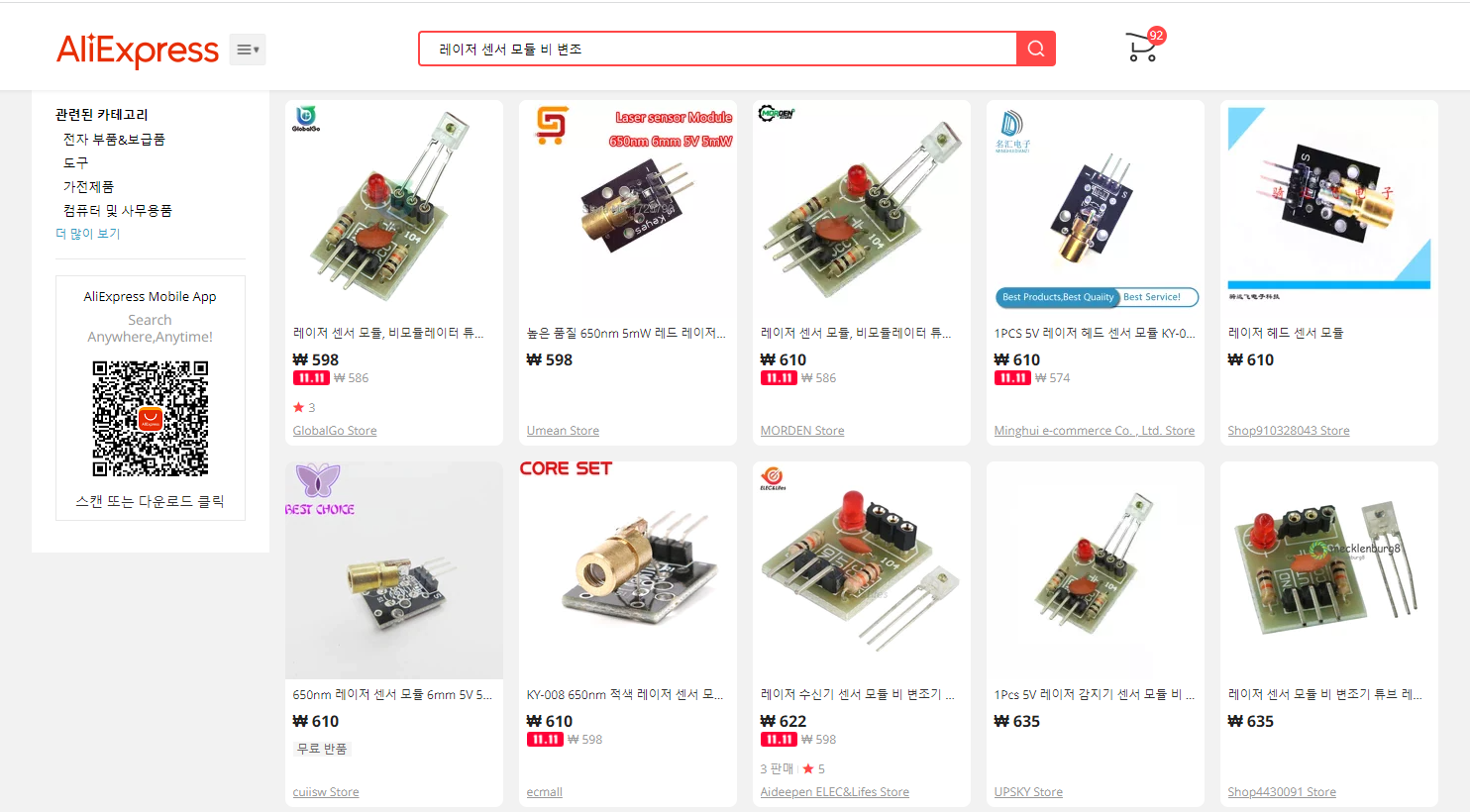

    [레이저 수신기 센서 모듈 센서]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다














    레이저 수신기 센서 모듈  하드웨어 연결

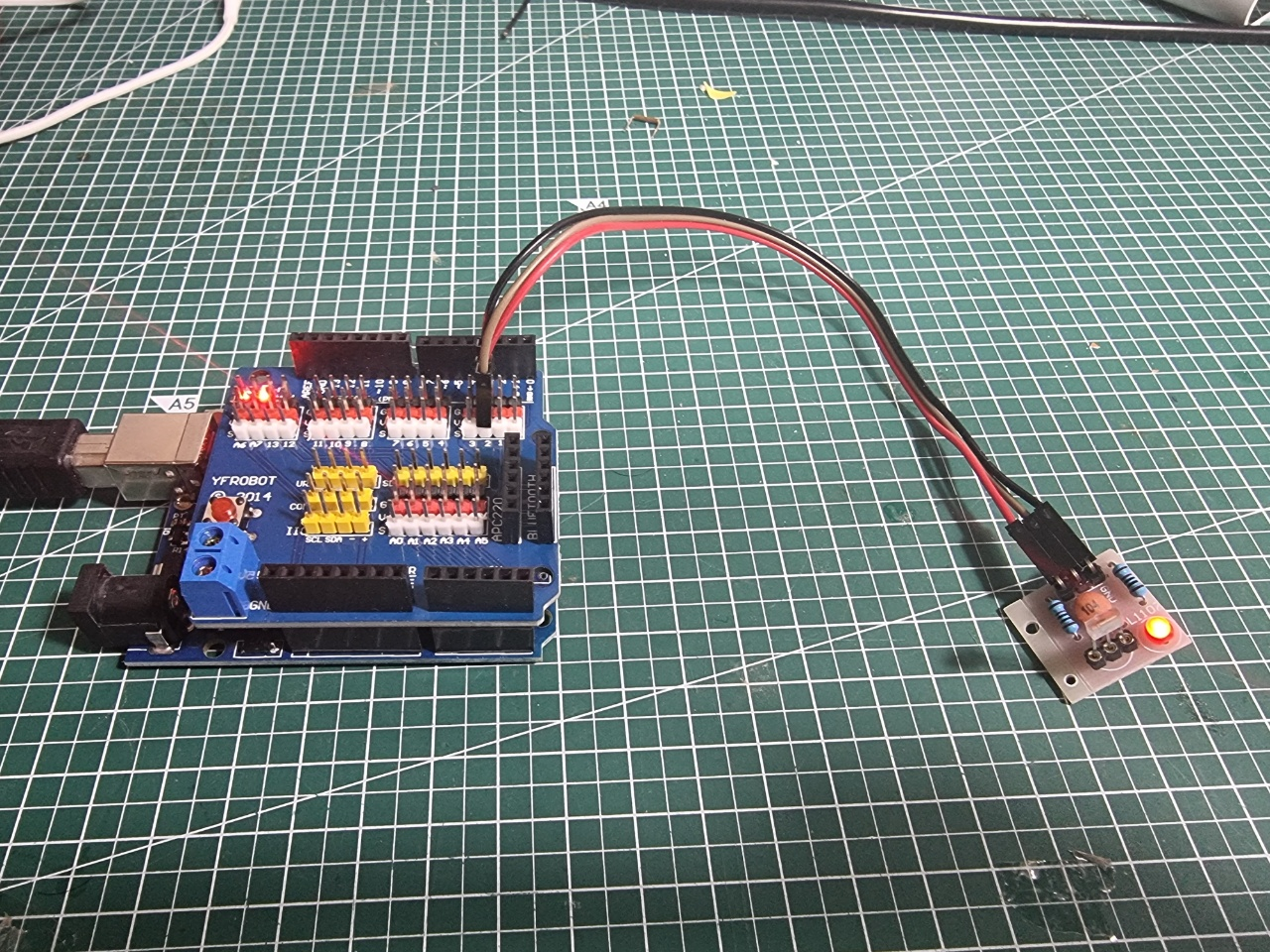

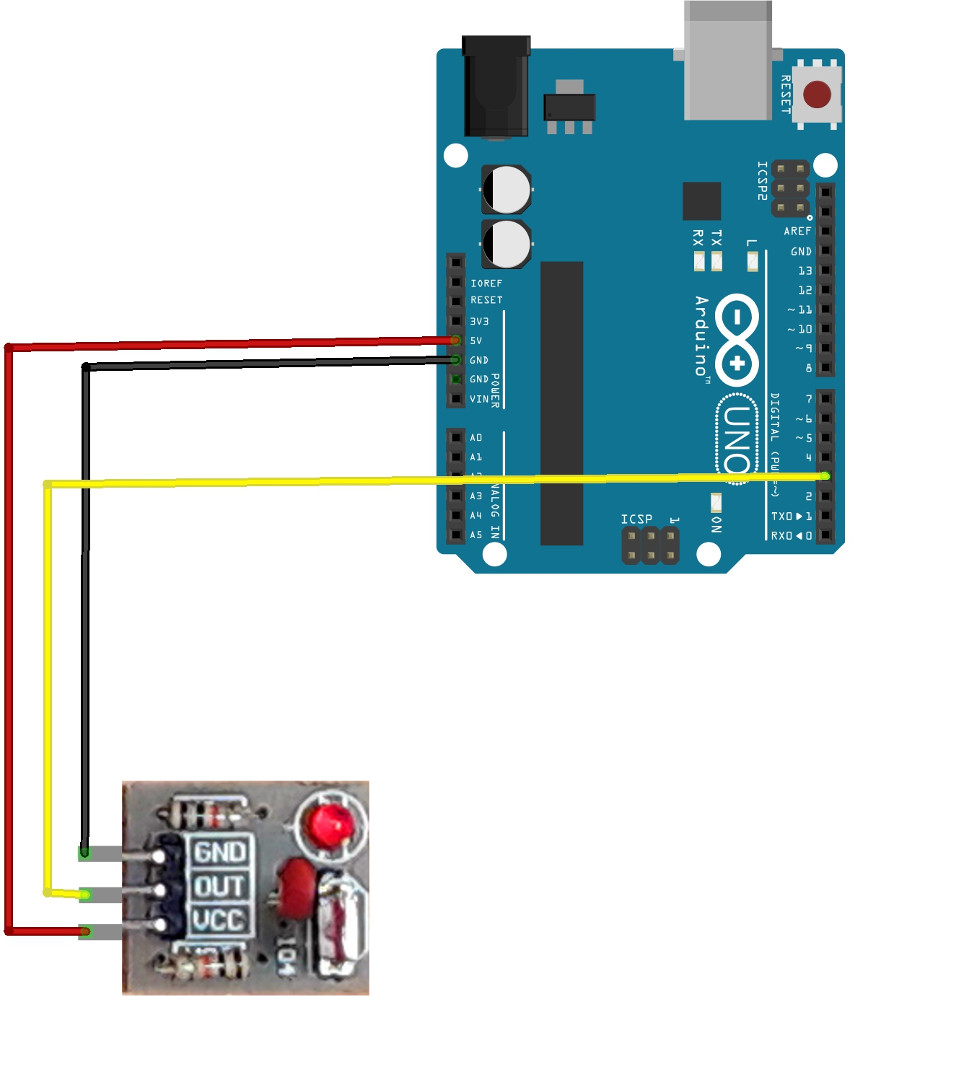

    다음과 같이 레이저 수신기 센서 모듈 아두이노 센서를 연결할 수 있다.














    레이저 수신기 센서 모듈 소프트웨어 코딩

    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.



    센서 코드는 다음과 같다.

    #define DETECT 3 // pin 2 for  sensor
    #define ACTION 13 // pin 8 for action to do someting

    void setup() {
      Serial.begin(9600);
      Serial.println("Laser Module Test");
      pinMode(DETECT, INPUT);//define detect input pin
      pinMode(ACTION, OUTPUT);//define ACTION output pin
    }

    void loop() {
      int detected = digitalRead(DETECT);// read Laser sensor
      if( detected == HIGH)
      {
        digitalWrite(ACTION,HIGH);// set the buzzer ON
        Serial.println("Detected!");

      }else{
        digitalWrite(ACTION,LOW); // Set the buzzer OFF
        Serial.println("No laser");


      }
      delay(200);
    }










    레이저 수신기 센서 모듈 동작확인

    하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

    02 컴파일 확인

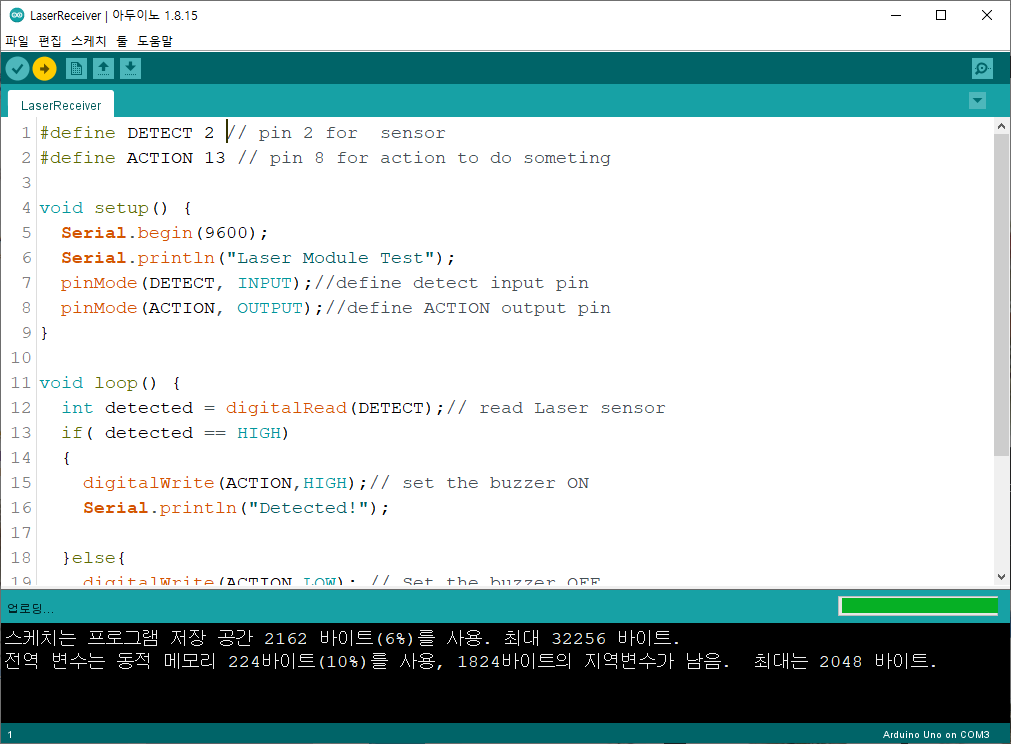

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.






    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.


    04 동작 확인

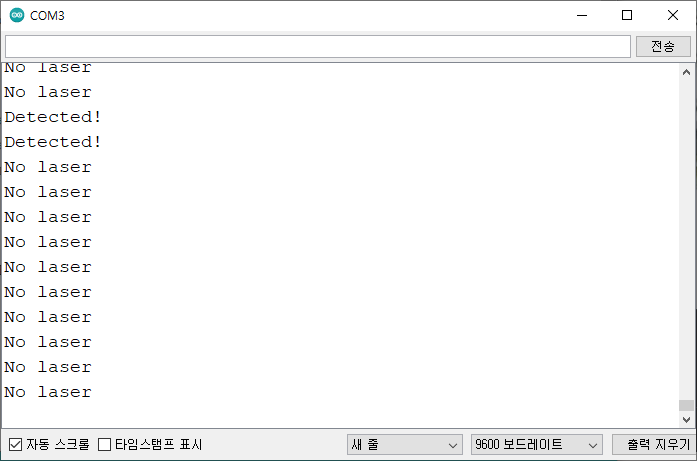

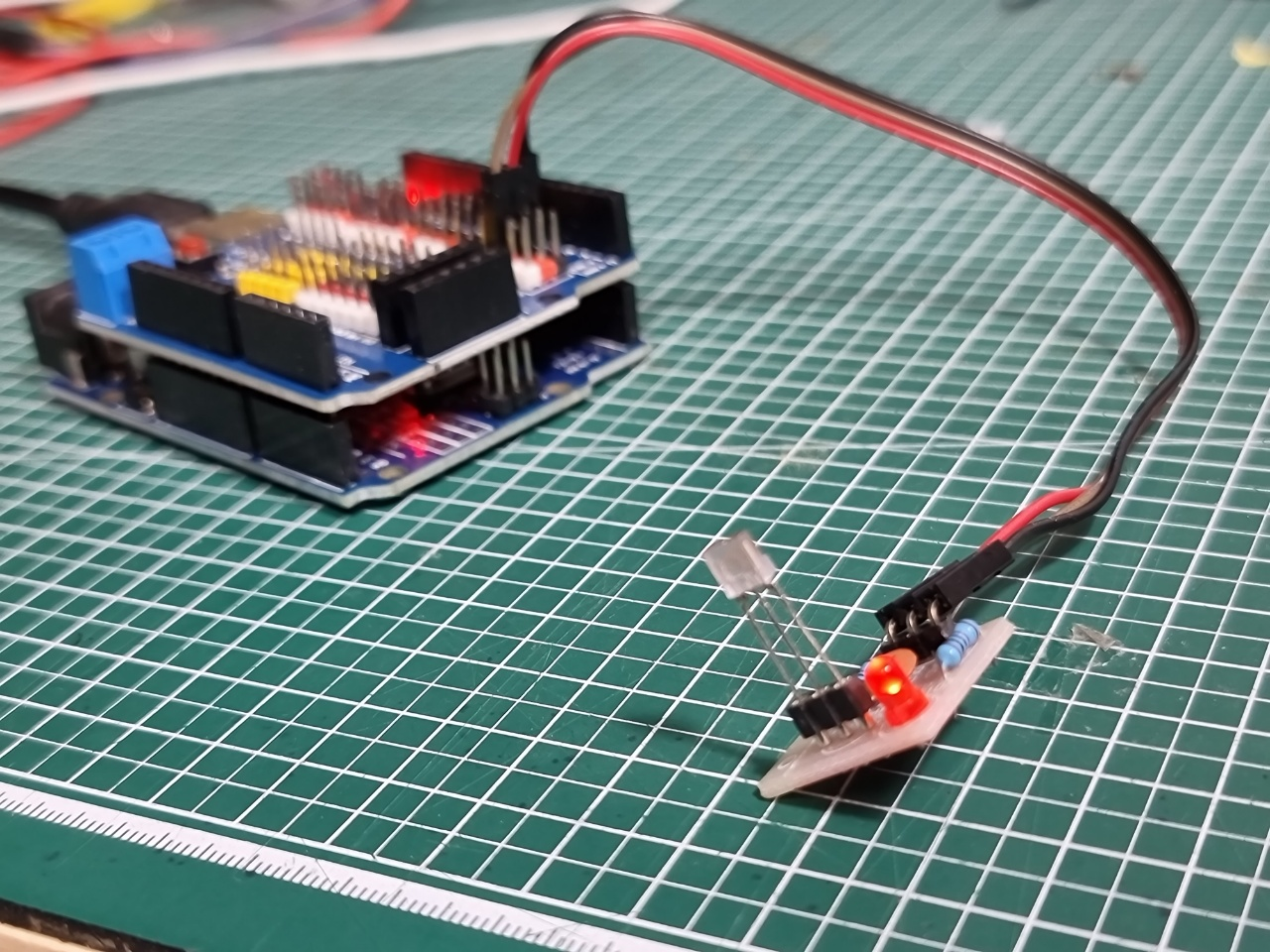

    다음과 같이 동작을 확인할 수 있다.









    https://youtu.be/5WcgL6DQ4fU








    마무리

    아두이노와 레이저 수신기 센서 모듈 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.
