[아두이노] 네오픽셀 RGB LED 모듈

by 로니킴 2021. 10. 19.


본 절은 [네오픽셀 RGB LED 모듈] 을 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. 아두이노 하드웨어의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다.아두이노를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.



목차








    아두이노 네오픽셀 RGB LED 모듈

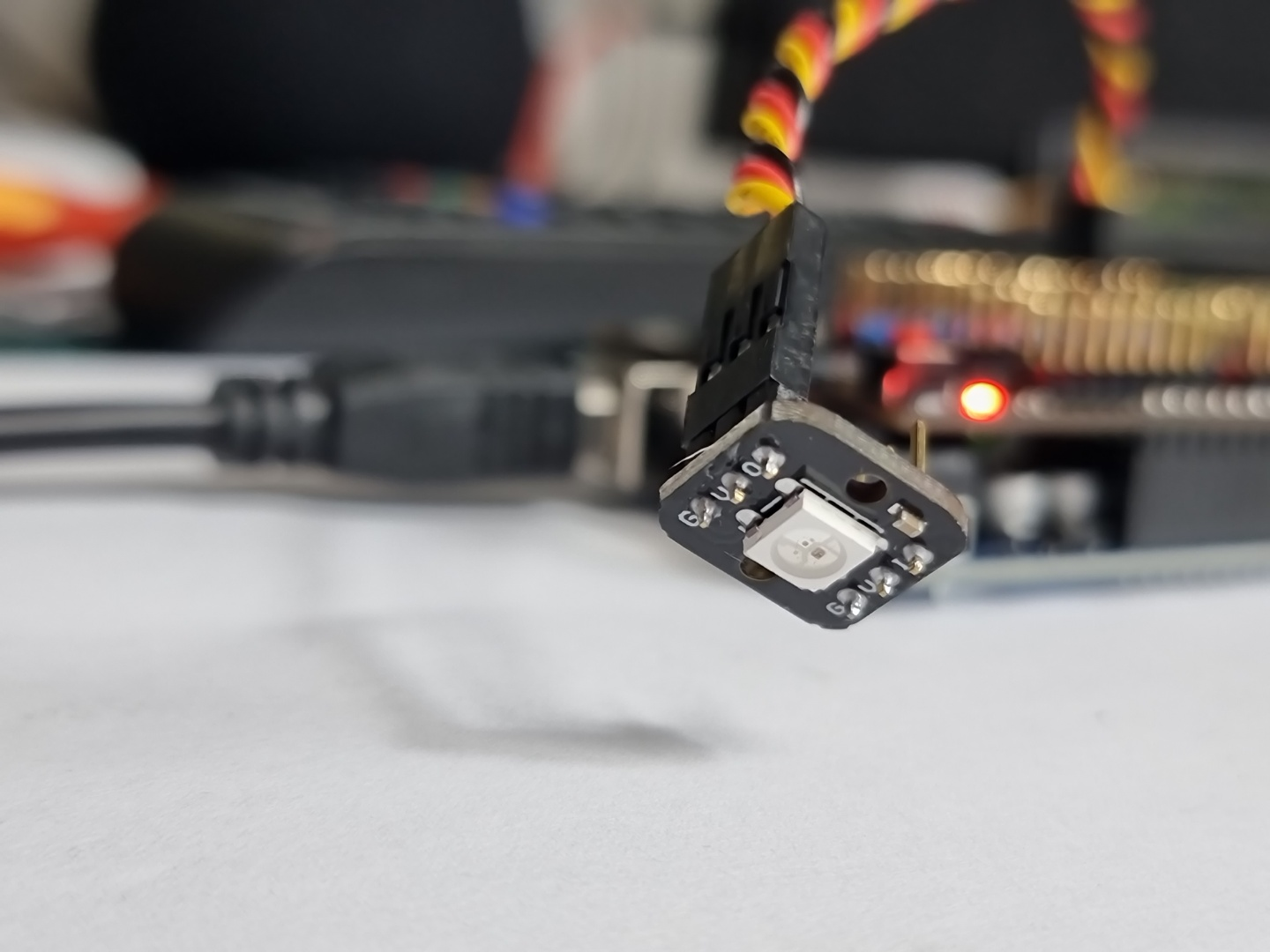

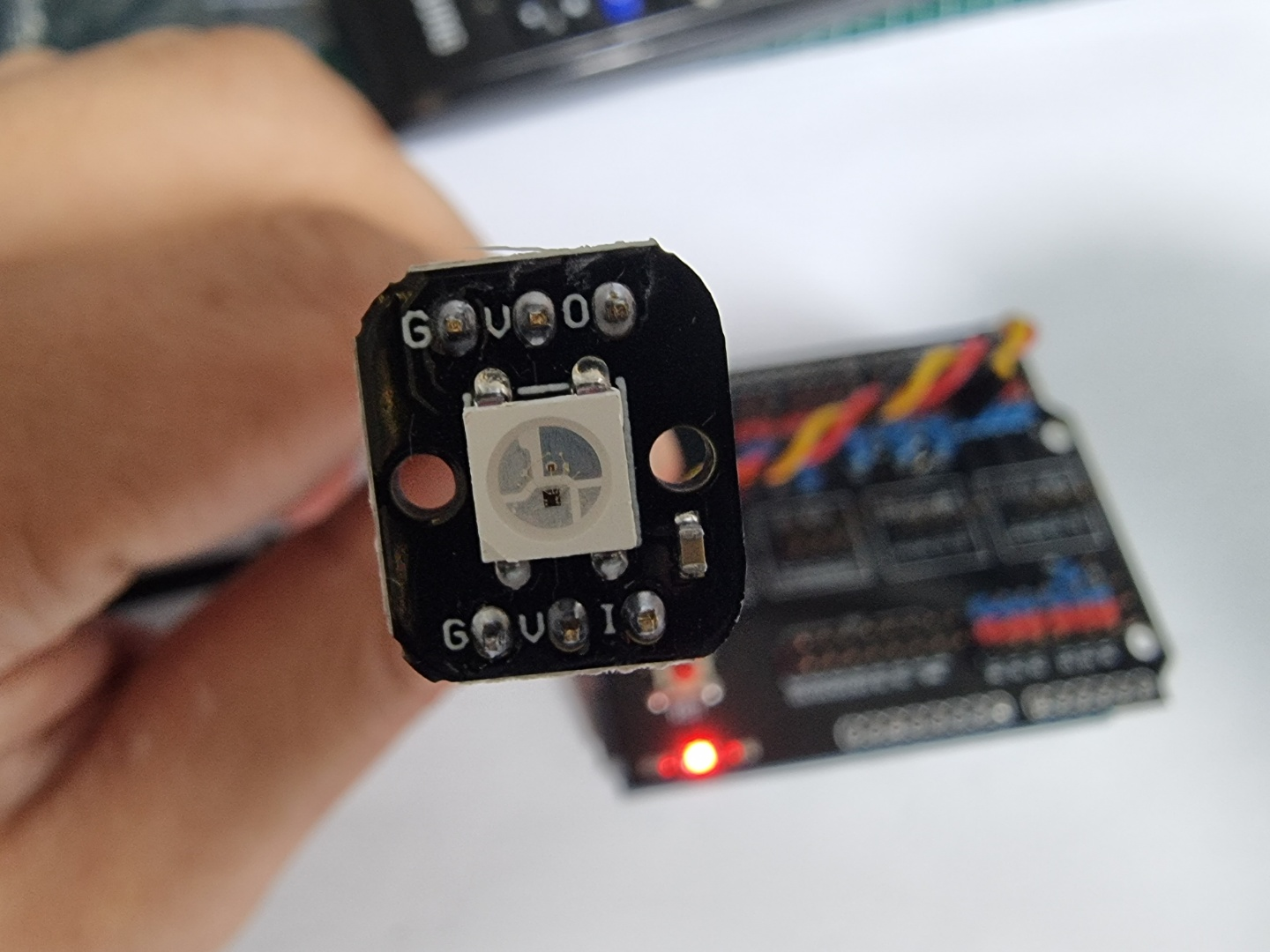

    네오픽셀 RGB LED 모듈 란?

    아두이노 및 기타 컨트롤러와 연결하여 사용할 수 있는 네오픽셀 LED 모듈이다.   RGB 색상을 통해 1600만가지의 색상을 표현할 수 있으며, 다른 네오픽셀 LED와 연결하여 확장성있게 사용할 수 있습니다. 프로그래밍을 통해 데이터를 제어할 경우 연결된 네오픽셀에 대한 제어가 가능하다. (색상, 밝기, 패턴, ON, OFF 등)








    네오픽셀 RGB LED 모듈 특징

    네오픽셀 RGB LED 모듈 센서의 특징은 다음과 같다.



    • WS2811 드라이버 내장
    • RGB LED1600만가지의 다양한 색상표현
    • 다른 네오픽셀 LED와 연결가능컨트롤러를 통한 사용 및 제어
    • 작동 전압: DC 5V
    • 작동 전류: 10~50mA
    • 고휘도: 5050 RGB LED
    • 크기: 14 x 12mm












    네오픽셀 RGB LED 모듈 구입하기

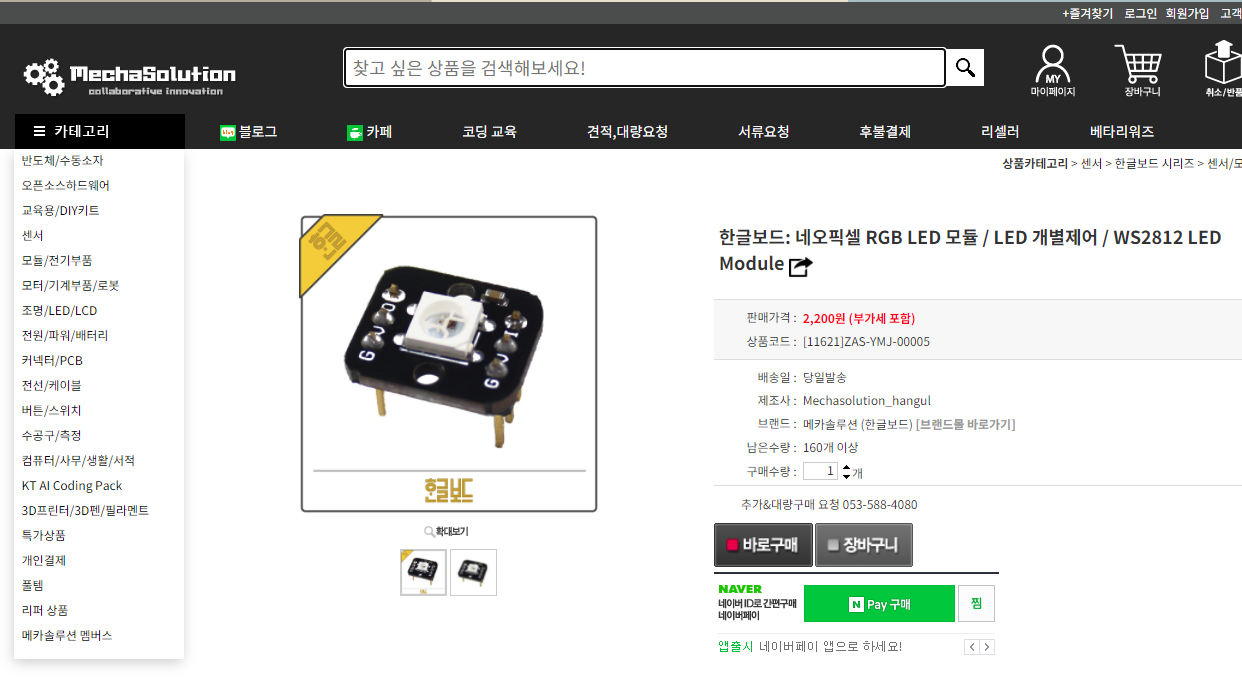

    [네오픽셀 RGB LED 모듈]는 메카솔루션, 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 구입할 수 있다














    네오픽셀 RGB LED 모듈 하드웨어 연결

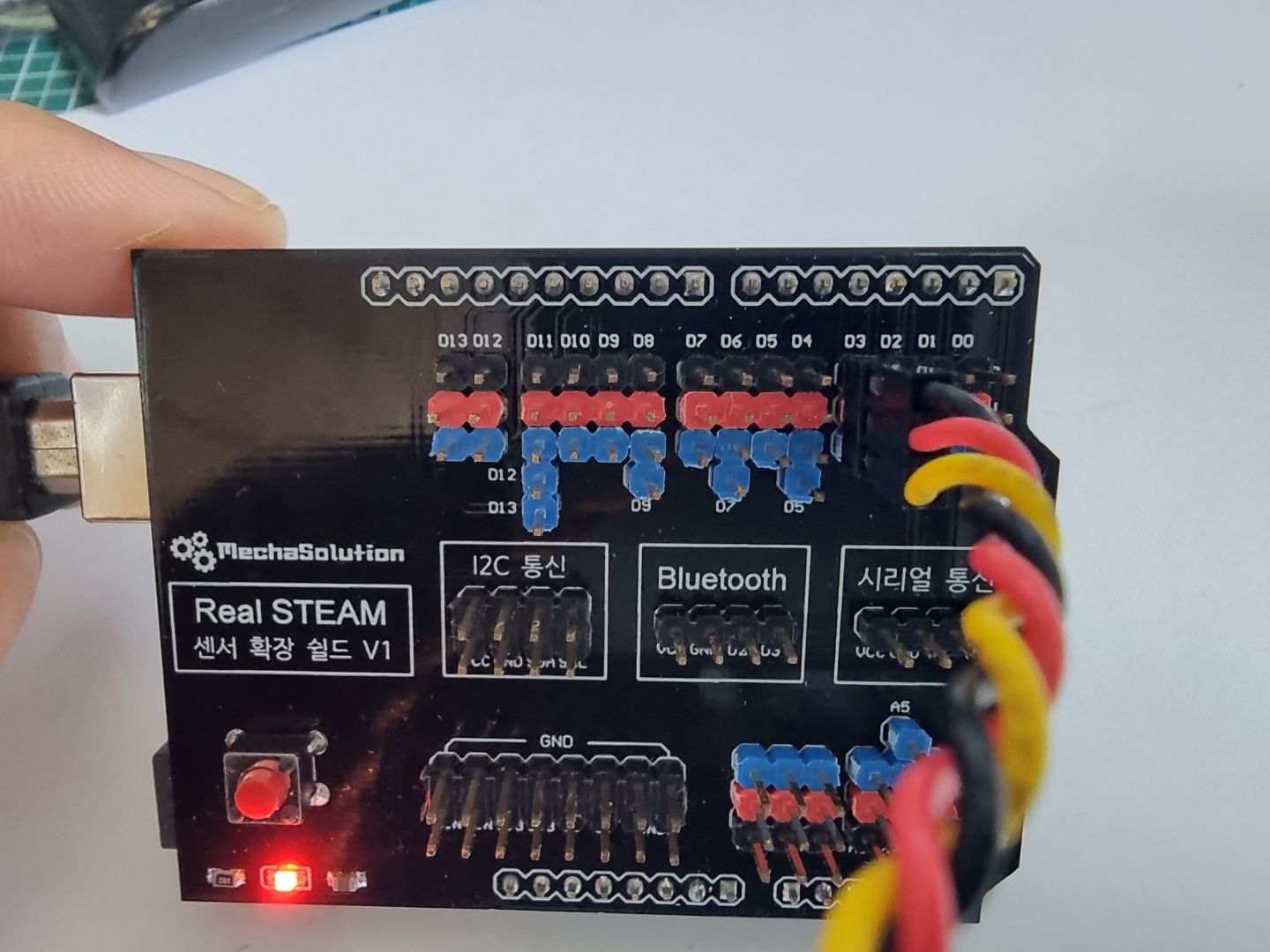

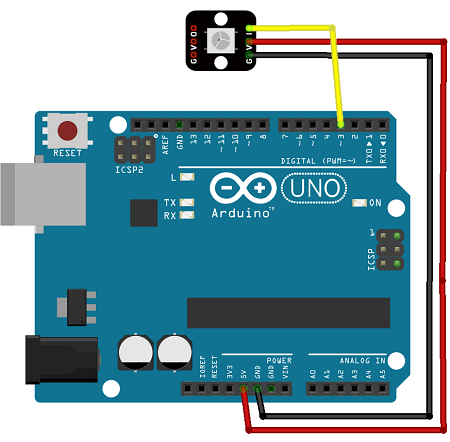

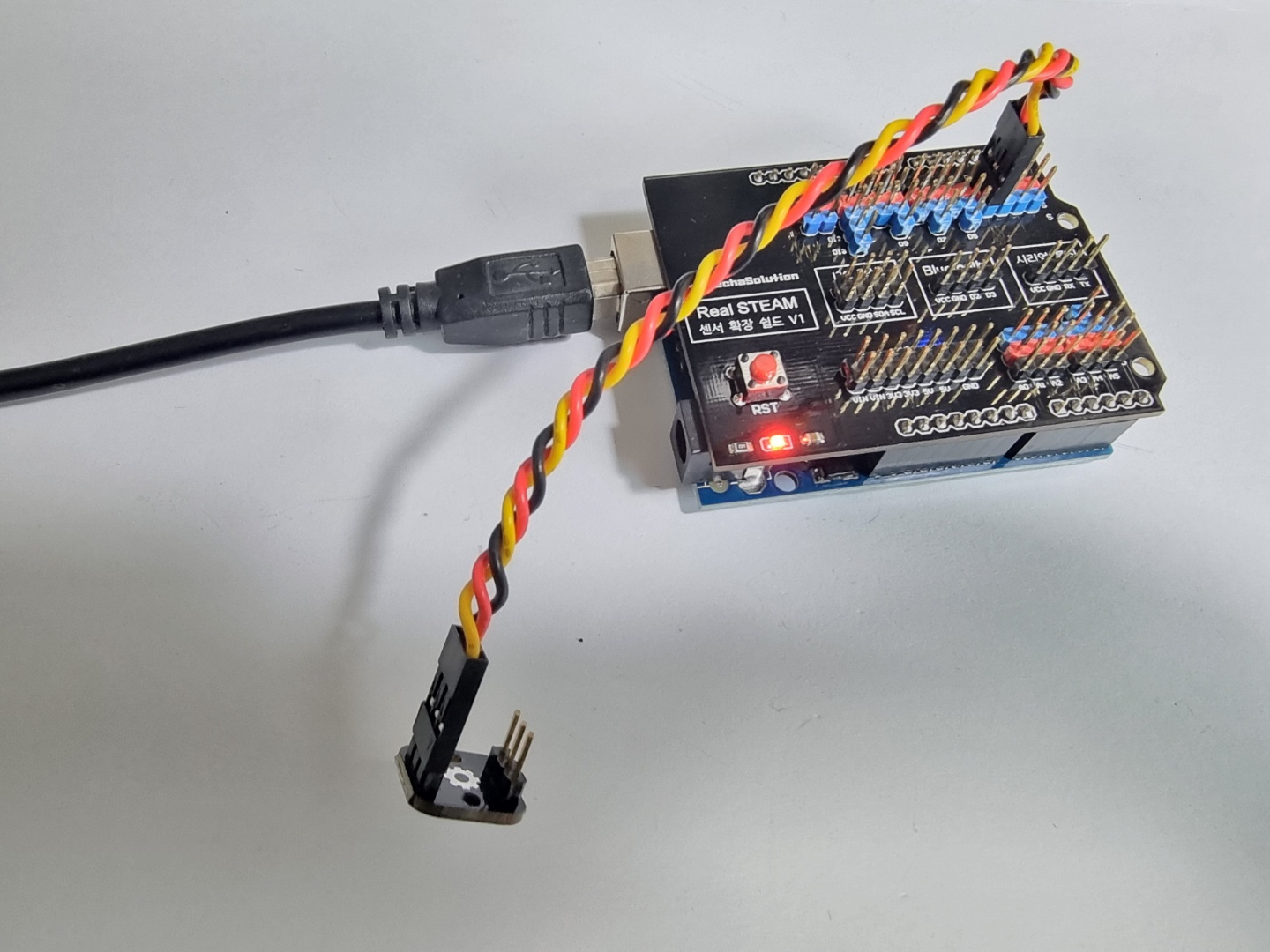

    다음과 같이 네오픽셀 RGB LED 모듈 를 연결할 수 있다.



    https://cafe.naver.com/mechawiki/144
















    네오픽셀 RGB LED 모듈 소프트웨어 코딩 - 아두이노

    엔트리 블록 동작 뿐만 아니라, 아두이노로 직접 동작을 확인할 수 있다.



    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 소스코드를 코딩할 수 있다.

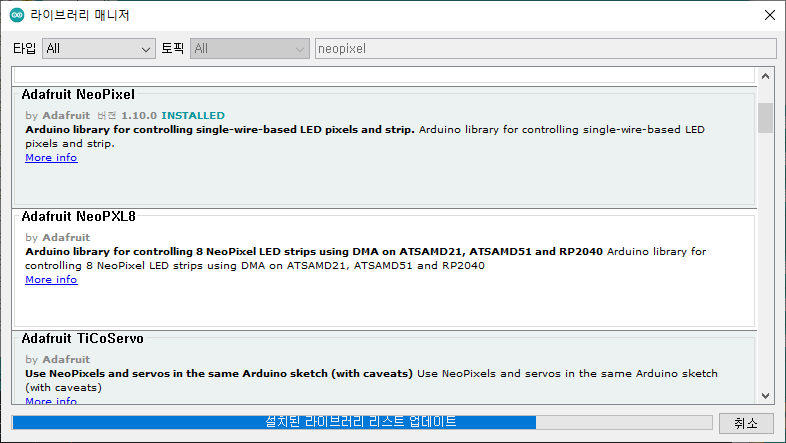

    다음의 라이브러를 추가한다.



    코드는 다음과 같다.

    #include <Adafruit_NeoPixel.h>

    #define PIN 3
    #define stripNUM 1

    Adafruit_NeoPixel strip = Adafruit_NeoPixel(stripNUM, PIN, NEO_GRB + NEO_KHZ800);

    void setup() {
      strip.begin();
    }

    void loop() {
      strip.setPixelColor(0, 255, 0, 0);     // (A,R,G,B) A번째 strip를 RGB (0~255) 만큼의 밝기로 켭니다.  (0부터 첫 번째 네오픽셀 시작)
      delay(1000);
      strip.show();
      strip.setPixelColor(0, 0, 255, 0);
      delay(1000);
      strip.show();
      strip.setPixelColor(0, 0, 0, 255);
      delay(1000);
      strip.show();
    }










    네오픽셀 RGB LED 모듈 센서 동작확인 - 아두이노

    하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

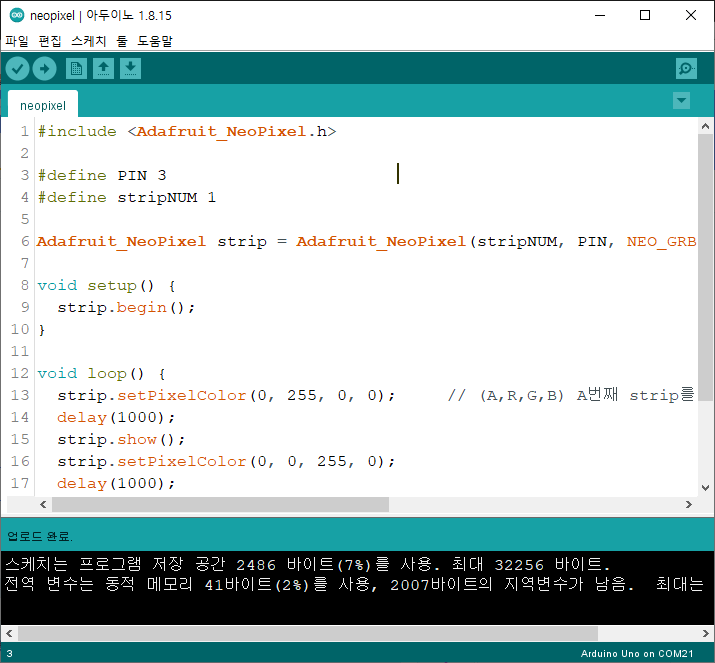

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.


    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.




    04 동작 확인

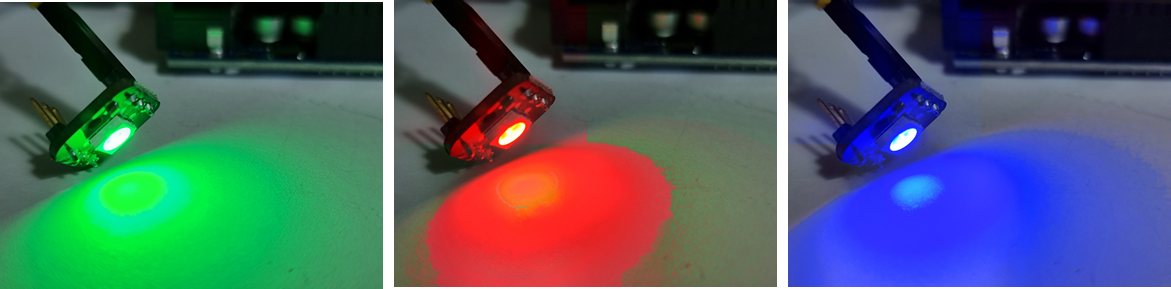

    다음과 같이 동작을 확인할 수 있다.





    https://youtu.be/aiORox7ZTIc








    마무리

    아두이노와 네오픽셀 RGB LED 모듈 를 연결하고, 간단한 코딩으로 쉽게 실습할 수 있다.
