[아두이노] NEO-6M GPS 확장 쉴드

by 로니킴 2021. 11. 8.


본 절은 [GPS 쉴드] 를 사용하기 위해 알아야 할 내용과 실습 방법에 대해 설명한다. GPS의 특징, 동작원리, 사양, 연결 핀 배열, 출력 값, 주의사항을 알아본다. 아두이노와 GPS쉴드를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.



목차








    아두이노 3.0 / 5.0VDC NEO-6M GPS쉴드 NEO-6M-GPS-SHIELD

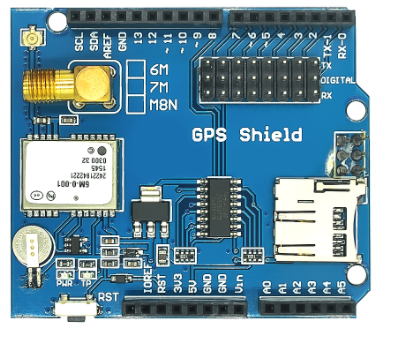

    NEO-6M GPS 확장 쉴드란?

    본 제품은 ublox사의 NEO-6M GPS 모듈을 탑재한 GPS 쉴드이다. GPS핀은 RX, Tx 핀을 통해 아두이노와 통신한다. microSD 카드 인터페이스를 지원하여 데이터 로깅 어플리케이션에 사용이 가능하다.



    GPS 확장 SPI 통신 쉴드는 아두이노와 시리얼 통신을 통해 비교적 간단하게 GPS를 확인할 수 있는 쉴드이디. GPS 쉴드는 아두이노 우노/메가 보드등과 연동되어 사용할 수 있다.



    쉴드에서 GPS 통신핀 (rx, tx)은 아두이노 D0 ~ D7핀과 연결되어 있다.





    Arduino 또는 Arduino 호환 보드가 있는 다음 애플리케이션에 적합하다.

    - 자동차 내비게이션
    - 개인 포지셔닝
    - 함대 관리
    - 해양 항해





    기능 및 사양:
    - UBlox Neo 6M GPS 모듈
    - 마이크로 SD 인터페이스 포함
    - 수신 감도가 높은 능동형 안테나 설계, 호환 가능한 일반 안테나
    - 낮은 신호 레벨에서 처음 수정하는 데 매우 빠른 시간
    - UART 인터페이스
    - 작동 온도: -40 ~ +85
    - 실드 기능 : 스토리지, 무선
    - 보드 크기 : 56mm x 54mm
    - 동작 레벨 : 디지털 3.3V/5v
    - 무게 : 25.00g








    GPS 쉴드 특징

    GPS 쉴드 센서의 특징은 다음과 같다.



    - Arduino GPS 쉴드 GPS 레코드 확장 보드 GPS 모듈 (SD 카드 슬롯 포함)
    - 확장 보드는 Arduino UNO 및 기타 GPS 기록 확장 보드를 위해 특별히 설계되었다.

    - GPS 안테나 인터페이스의 두 종류를 제공한다.

    - 아날로그 인터페이스 리드의 다수를 가진 IO 항구 핀은, 직접 급속한 prototyping 전자 빌딩 블록을 연결할 수 있다.

    - SD 카드로, GPS 정보는 기록된다.

    - 한 번에 최대 20개의 위성을 추적하고 약한 신호 환경에서 빠른 TTFF를 수행할 수 있는 SiRF Star III 칩셋을 사용한다.

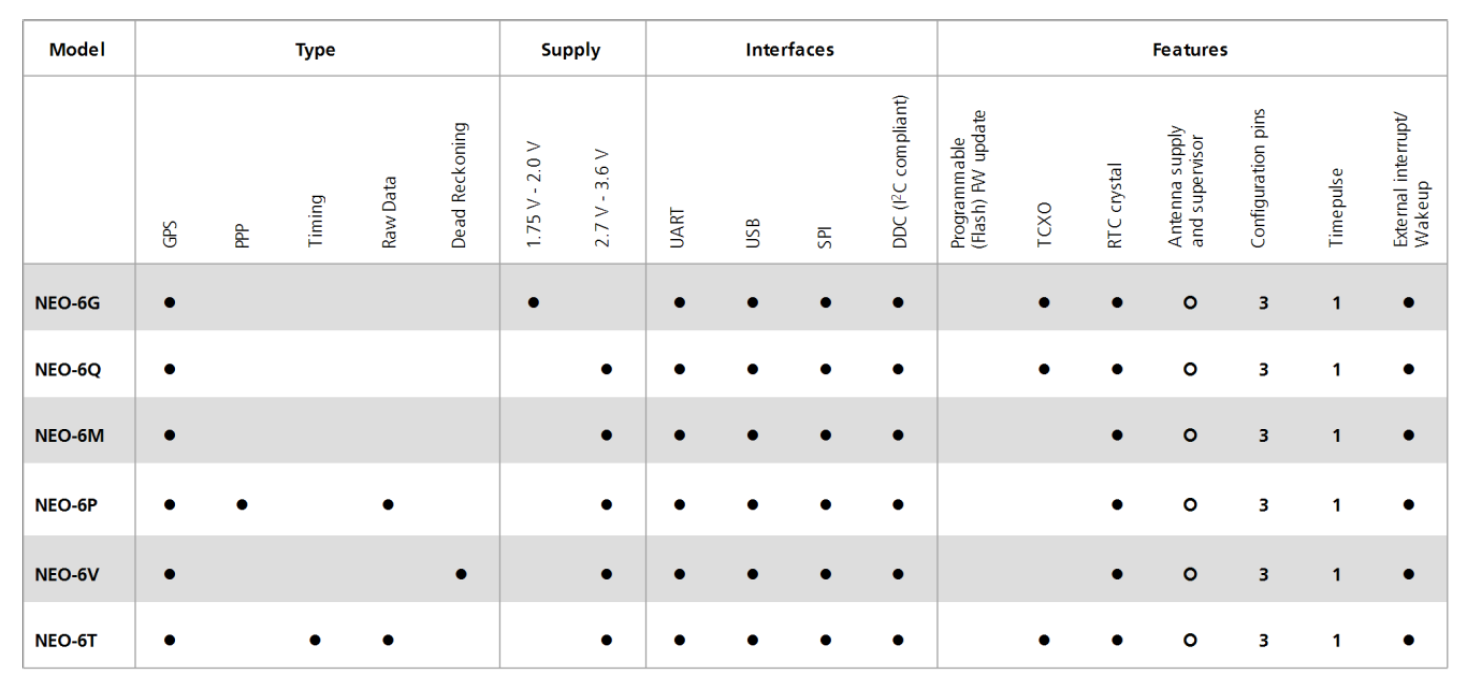

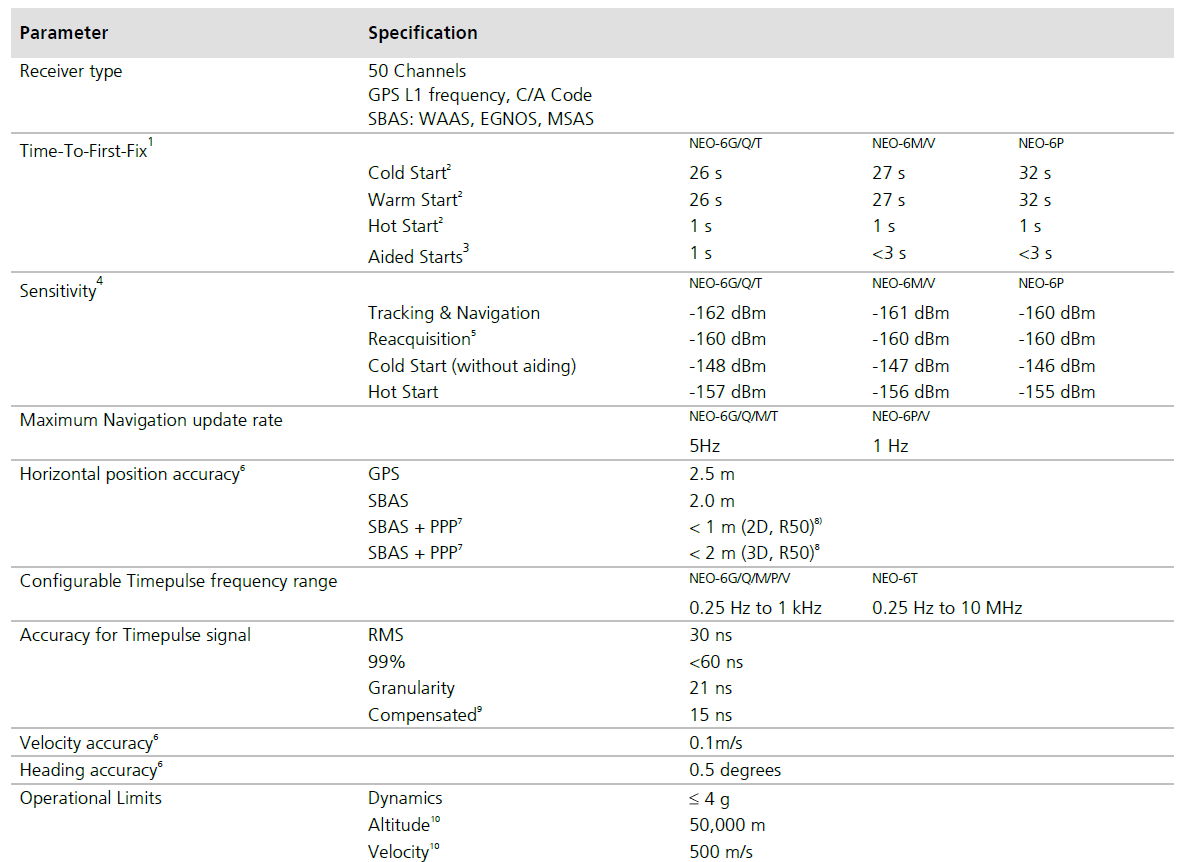

    NEO-6_DataSheet_(GPS.G6-HW-09005) (1).pdf
    0.85MB










    GPS 쉴드 센서 동작 원리

    GPS는 Global Positioning System의 약어로 지구 궤도를 돌고 있는  위성으로부터 나온 데이터의 분석을 통해 현재 위치의 위도와 경도, 시간, 속도 등을 알 수 있다.

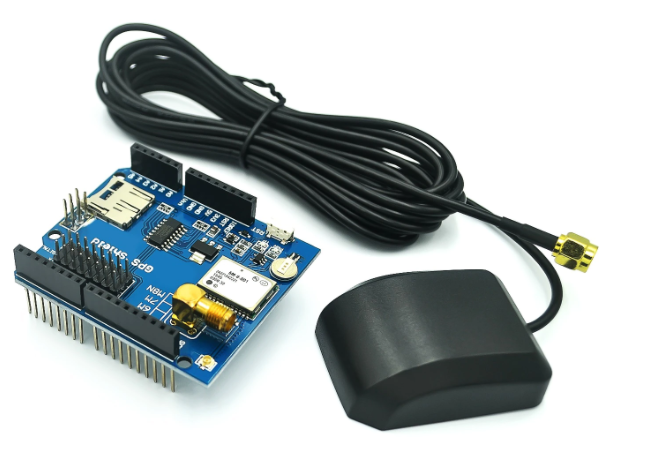

    GPS 쉴드 구입하기

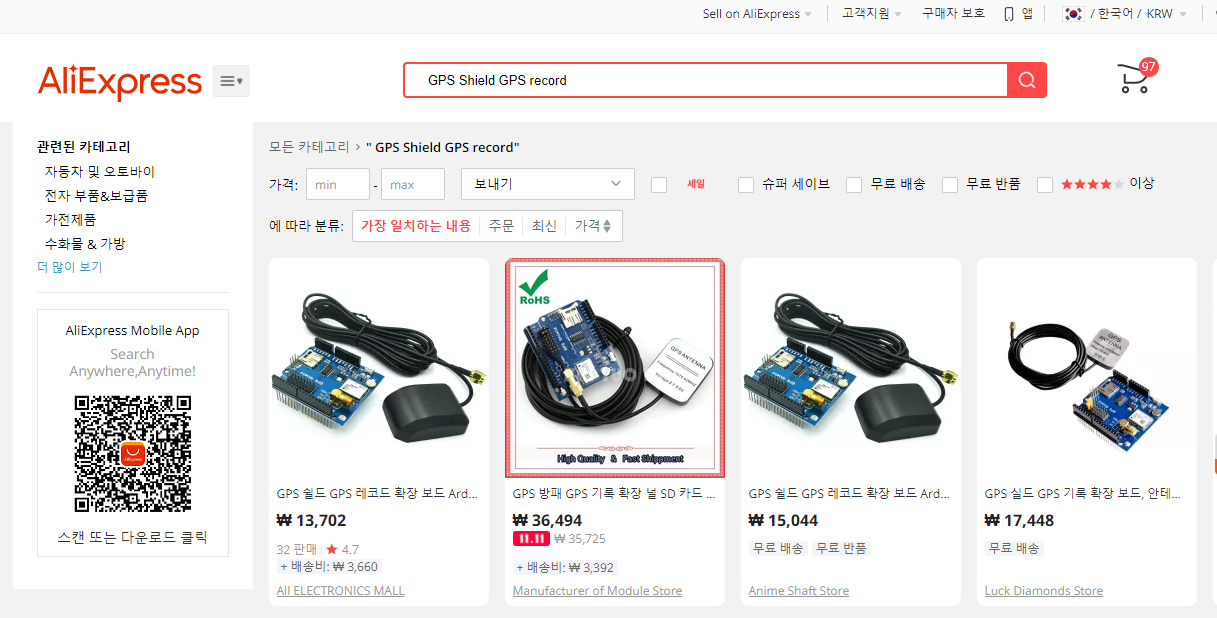

    [GPS 쉴드 센서]는 알리익스프레스, 네이버 쇼핑몰, 아마존 등에서 센서를 구입할 수 있다














    GPS 쉴드 센서 하드웨어 연결

    다음과 같이 GPS 쉴드 아두이노 센서를 연결할 수 있다.

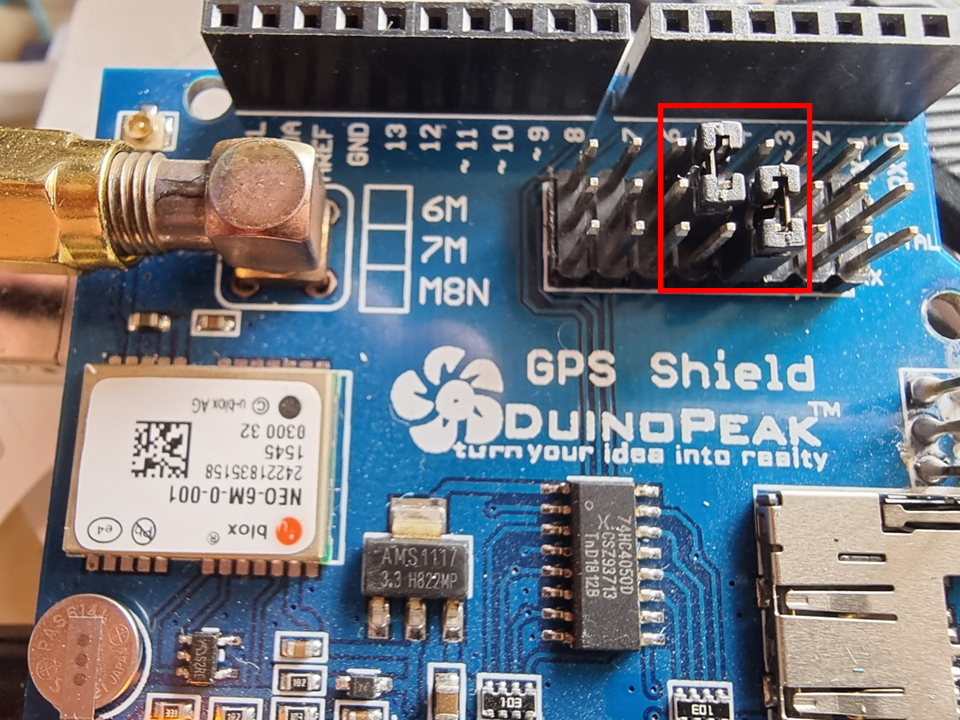

    Shield 버전의 다이어그램은 미니 점퍼로 제어되는 핀이 Arduino D1 ~ D7의 물리적 핀에 연결된 연결을 볼 수 있다. 선택된 2개의 핀은 직렬 통신을 담당하므로 다른 용도로 사용해서는 안된다.

    쉴드에서 선택한 TX 핀은 Arduino의 RX에 연결해야 한다는 점을 항상 기억해야 한다. 프로그래밍할 때 이 점에 주의해야 한다.



    GPS 신호를 받기 위해 사용되는 통신핀(TX/RX)을 예젱코드에 해당하는 핀번호에 맞춰 연결한다.

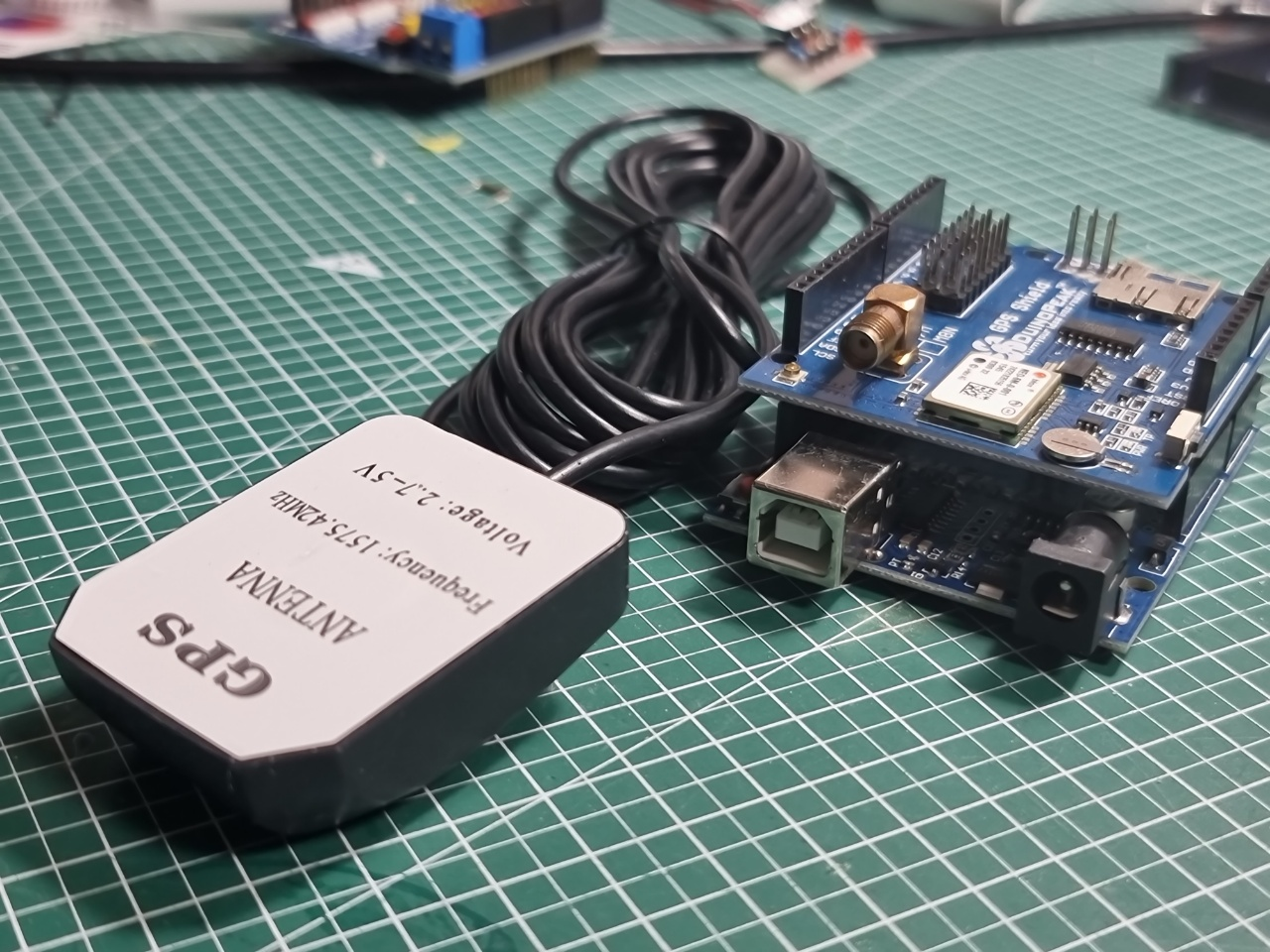

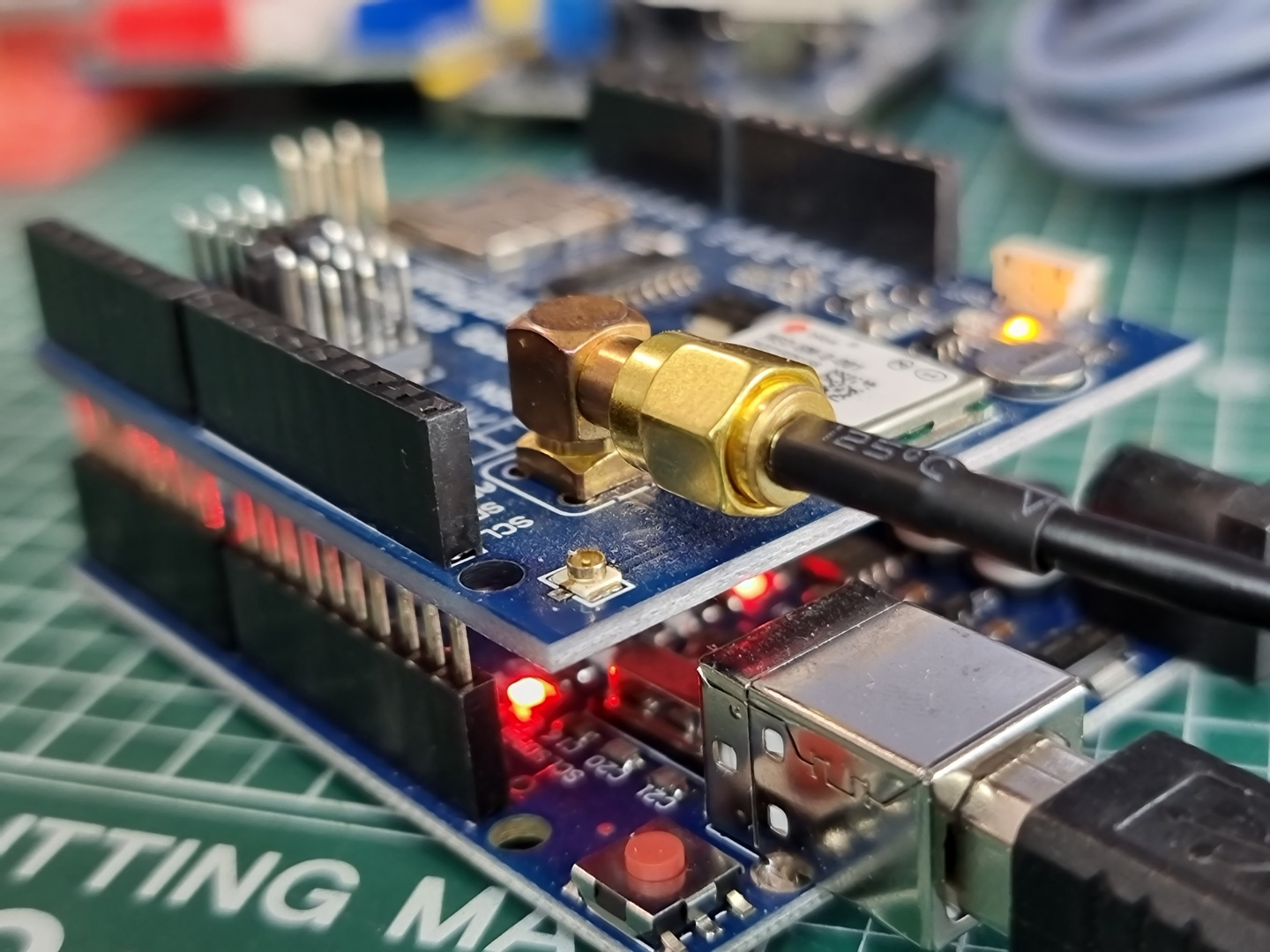

    안테나를 IPX 어댑터에 연결하고 커넥터를 차폐에 연결합니다.








    GPS 쉴드 센서 소프트웨어 코딩

    하드웨어 연결이 완료되면, 아두이노 IDE를 이용해 아두이노 센서 소스코드를 코딩할 수 있다.



    TinyGPS 라이브러리를 설치한다.



    TinyGPSPlus-master.zip
    0.04MB

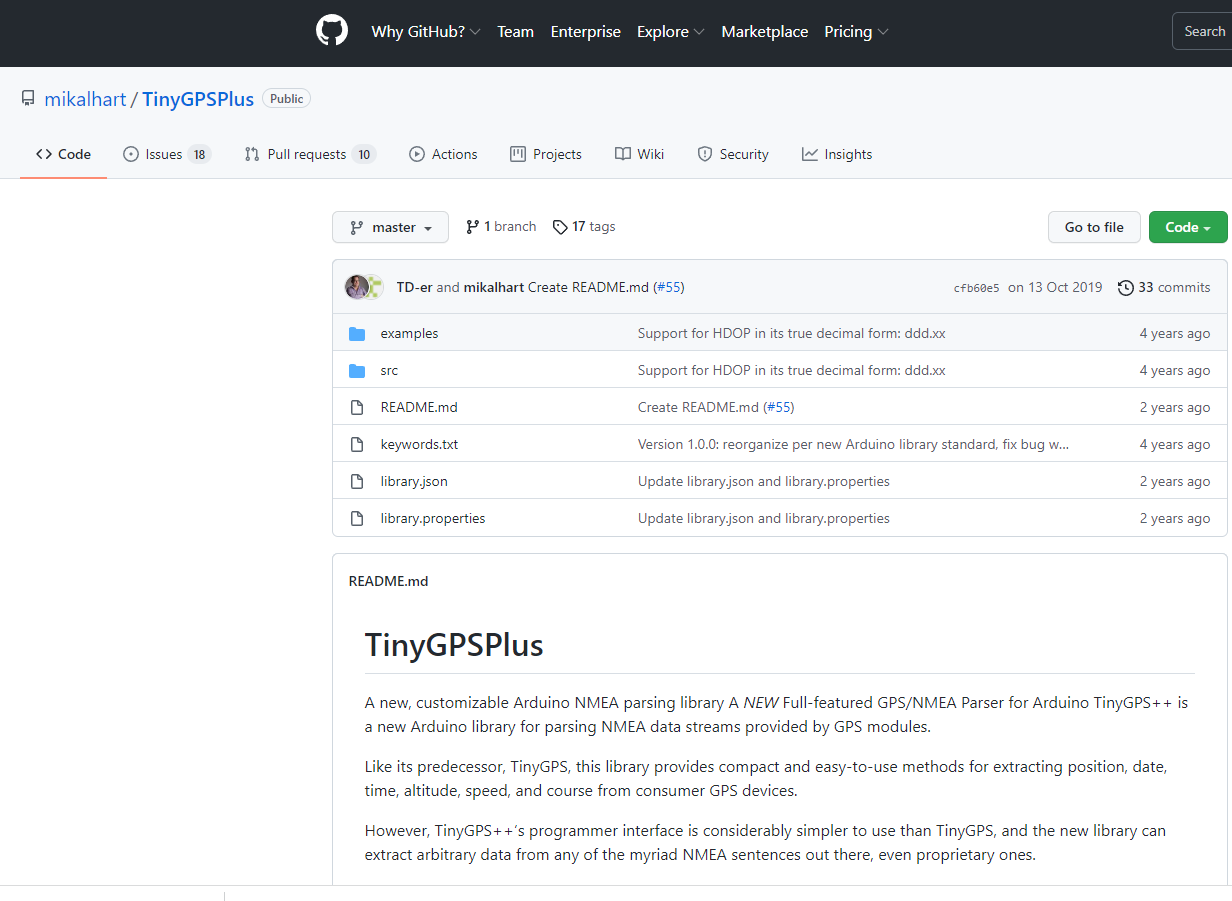

    https://github.com/mikalhart/TinyGPSPlus



    GitHub - mikalhart/TinyGPSPlus: A new, customizable Arduino NMEA parsing library

    A new, customizable Arduino NMEA parsing library. Contribute to mikalhart/TinyGPSPlus development by creating an account on GitHub.

    github.com

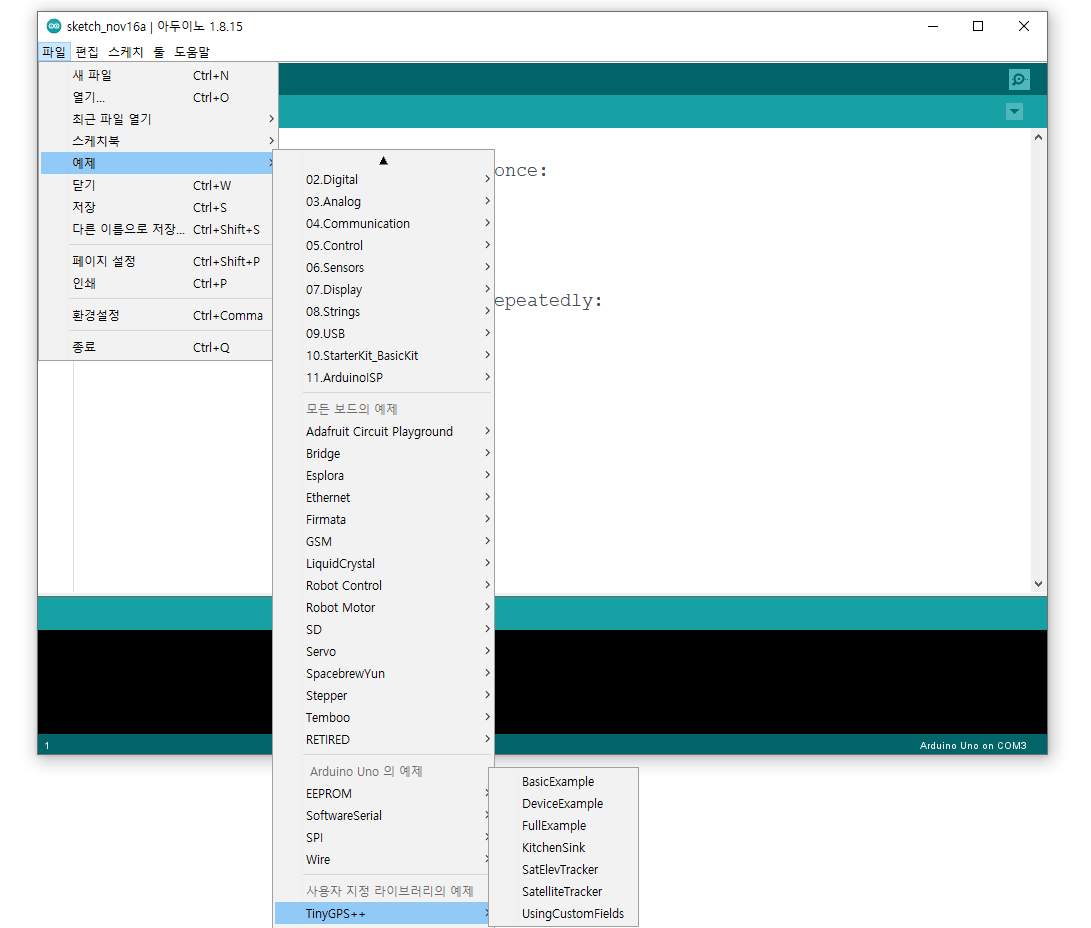

    예제 파일을 실행한다.











    센서 코드는 다음과 같다.

    #include <TinyGPS++.h>
    #include <SoftwareSerial.h>
    /*
       This sample code demonstrates the normal use of a TinyGPS++ (TinyGPSPlus) object.
       It requires the use of SoftwareSerial, and assumes that you have a
       4800-baud serial GPS device hooked up on pins 4(rx) and 3(tx).
    */
    static const int RXPin = 4, TXPin = 3;
    static const uint32_t GPSBaud = 9600;

    // The TinyGPS++ object
    TinyGPSPlus gps;

    // The serial connection to the GPS device
    SoftwareSerial ss(RXPin, TXPin);

    void setup()
    {
      Serial.begin(115200);
      ss.begin(GPSBaud);

      Serial.println(F("FullExample.ino"));
      Serial.println(F("An extensive example of many interesting TinyGPS++ features"));
      Serial.print(F("Testing TinyGPS++ library v. ")); Serial.println(TinyGPSPlus::libraryVersion());
      Serial.println(F("by Mikal Hart"));
      Serial.println();
      Serial.println(F("Sats HDOP  Latitude   Longitude   Fix  Date       Time     Date Alt    Course Speed Card  Distance Course Card  Chars Sentences Checksum"));
      Serial.println(F("           (deg)      (deg)       Age                      Age  (m)    --- from GPS ----  ---- to London  ----  RX    RX        Fail"));
      Serial.println(F("----------------------------------------------------------------------------------------------------------------------------------------"));
    }

    void loop()
    {
      static const double LONDON_LAT = 51.508131, LONDON_LON = -0.128002;

      printInt(gps.satellites.value(), gps.satellites.isValid(), 5);
      printFloat(gps.hdop.hdop(), gps.hdop.isValid(), 6, 1);
      printFloat(gps.location.lat(), gps.location.isValid(), 11, 6);
      printFloat(gps.location.lng(), gps.location.isValid(), 12, 6);
      printInt(gps.location.age(), gps.location.isValid(), 5);
      printDateTime(gps.date, gps.time);
      printFloat(gps.altitude.meters(), gps.altitude.isValid(), 7, 2);
      printFloat(gps.course.deg(), gps.course.isValid(), 7, 2);
      printFloat(gps.speed.kmph(), gps.speed.isValid(), 6, 2);
      printStr(gps.course.isValid() ? TinyGPSPlus::cardinal(gps.course.deg()) : "*** ", 6);

      unsigned long distanceKmToLondon =
        (unsigned long)TinyGPSPlus::distanceBetween(
          gps.location.lat(),
          gps.location.lng(),
          LONDON_LAT,
          LONDON_LON) / 1000;
      printInt(distanceKmToLondon, gps.location.isValid(), 9);

      double courseToLondon =
        TinyGPSPlus::courseTo(
          gps.location.lat(),
          gps.location.lng(),
          LONDON_LAT,
          LONDON_LON);

      printFloat(courseToLondon, gps.location.isValid(), 7, 2);

      const char *cardinalToLondon = TinyGPSPlus::cardinal(courseToLondon);

      printStr(gps.location.isValid() ? cardinalToLondon : "*** ", 6);

      printInt(gps.charsProcessed(), true, 6);
      printInt(gps.sentencesWithFix(), true, 10);
      printInt(gps.failedChecksum(), true, 9);
      Serial.println();

      smartDelay(1000);

      if (millis() > 5000 && gps.charsProcessed() < 10)
        Serial.println(F("No GPS data received: check wiring"));
    }

    // This custom version of delay() ensures that the gps object
    // is being "fed".
    static void smartDelay(unsigned long ms)
    {
      unsigned long start = millis();
      do
      {
        while (ss.available())
          gps.encode(ss.read());
      } while (millis() - start < ms);
    }

    static void printFloat(float val, bool valid, int len, int prec)
    {
      if (!valid)
      {
        while (len-- > 1)
          Serial.print('*');
        Serial.print(' ');
      }
      else
      {
        Serial.print(val, prec);
        int vi = abs((int)val);
        int flen = prec + (val < 0.0 ? 2 : 1); // . and -
        flen += vi >= 1000 ? 4 : vi >= 100 ? 3 : vi >= 10 ? 2 : 1;
        for (int i=flen; i<len; ++i)
          Serial.print(' ');
      }
      smartDelay(0);
    }

    static void printInt(unsigned long val, bool valid, int len)
    {
      char sz[32] = "*****************";
      if (valid)
        sprintf(sz, "%ld", val);
      sz[len] = 0;
      for (int i=strlen(sz); i<len; ++i)
        sz[i] = ' ';
      if (len > 0)
        sz[len-1] = ' ';
      Serial.print(sz);
      smartDelay(0);
    }

    static void printDateTime(TinyGPSDate &d, TinyGPSTime &t)
    {
      if (!d.isValid())
      {
        Serial.print(F("********** "));
      }
      else
      {
        char sz[32];
        sprintf(sz, "%02d/%02d/%02d ", d.month(), d.day(), d.year());
        Serial.print(sz);
      }

      if (!t.isValid())
      {
        Serial.print(F("******** "));
      }
      else
      {
        char sz[32];
        sprintf(sz, "%02d:%02d:%02d ", t.hour(), t.minute(), t.second());
        Serial.print(sz);
      }

      printInt(d.age(), d.isValid(), 5);
      smartDelay(0);
    }

    static void printStr(const char *str, int len)
    {
      int slen = strlen(str);
      for (int i=0; i<len; ++i)
        Serial.print(i<slen ? str[i] : ' ');
      smartDelay(0);
    }

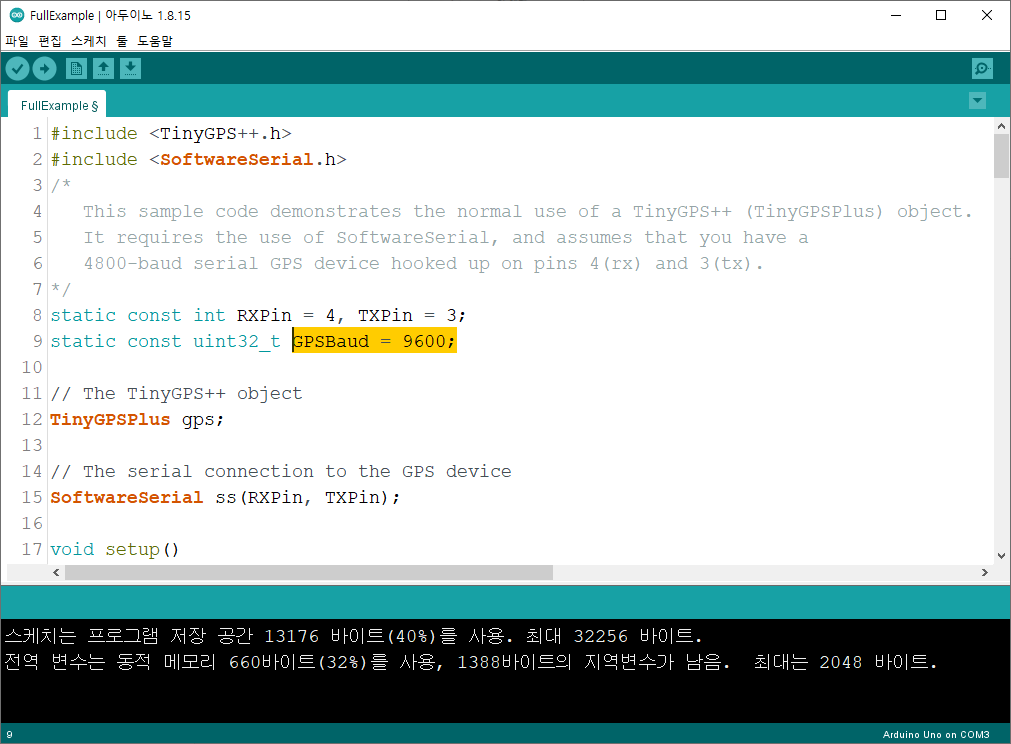

    GPS 모듈과의 전송 속도를 4800bps에서 9600bps로 수정한다.












    GPS 쉴드 센서 동작확인

    하드웨어 연결, 소프트웨어 코딩이 완료되면 다음과 같이 동작 화면을 확인할 수 있다.



    ------------------------------------------------------
    개발환경 : WINDOWS 10
    아두이노 IDE : 1.8.13
    ------------------------------------------------------
    01 연결
     - 아두이노와 PC 연결
     - 아두이노 IDE 실행
     - 메뉴 → 툴 → 보드:아두이노 UNO 확인
      - 메뉴 → 스케치 → 확인/컴파일

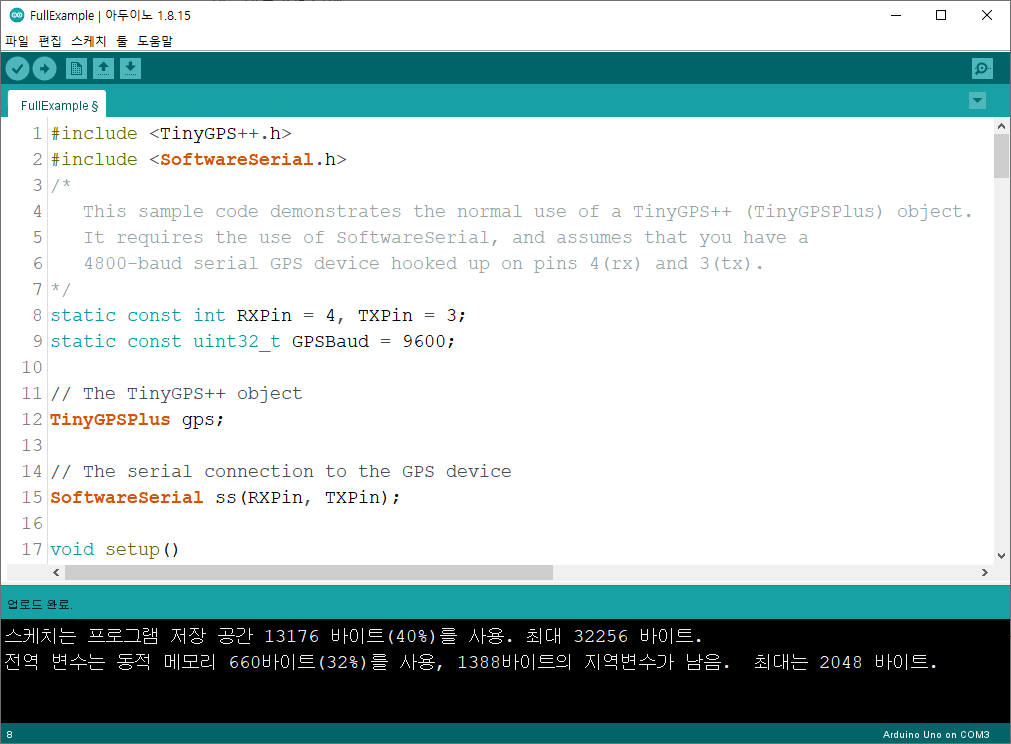

    02 컴파일 확인

    스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행한다.


    03 아두이노 우노 업로드

    컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 한다.

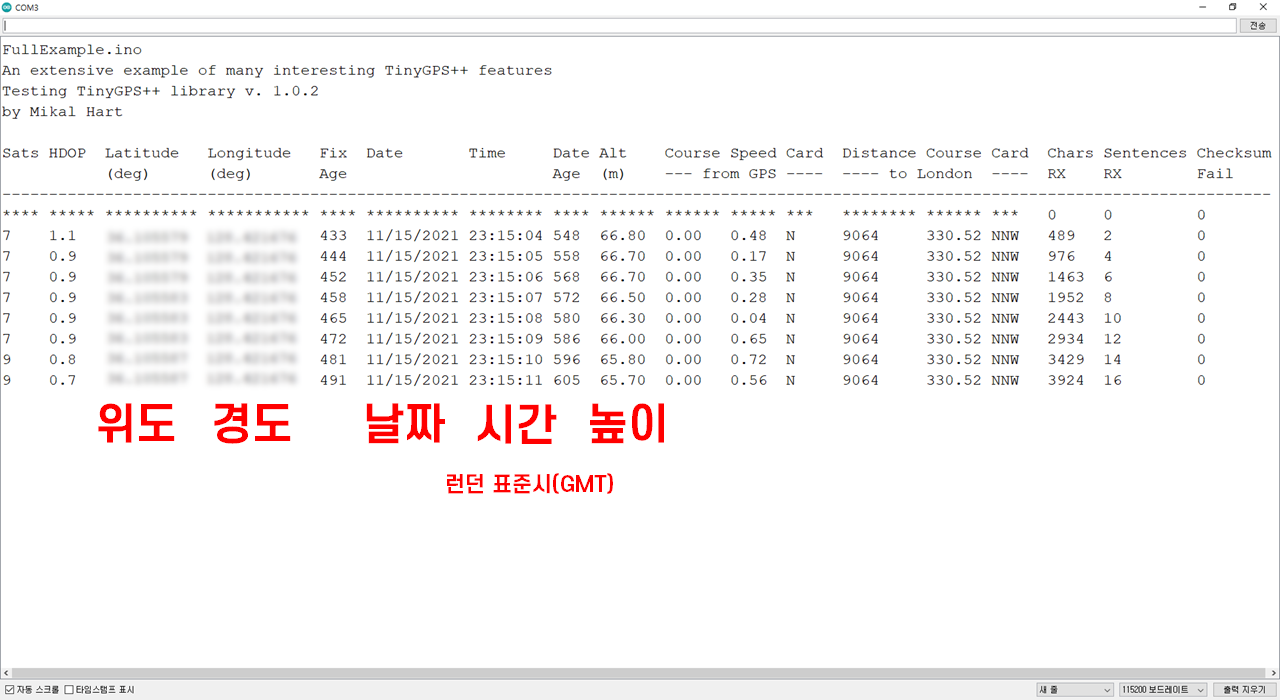

    04 동작 확인

    다음과 같이 동작을 확인할 수 있다.








    마무리

    아두이노와 GPS 쉴드 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.

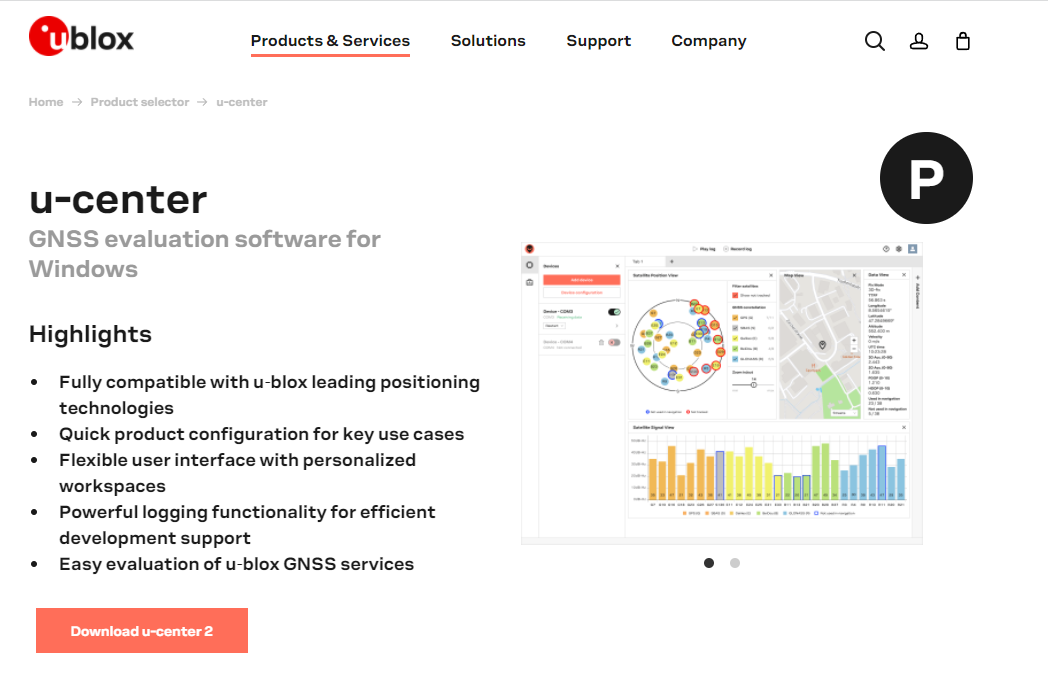

    https://www.u-blox.com/en/product/u-center



    u-center

    GNSS evaluation software for Windows

    www.u-blox.com

    https://www.u-blox.com/en/product/u-center










    마무리

    아두이노와 GPS 쉴드 센서를 연결하고, 간단한 코딩으로 센서를 쉽게 실습할 수 있다.
