[아두이노][센서] 손쉬운 온도 모니터링! KY-028 디지털 온도 센서로 실시간 데이터 출력하기

이 프로젝트는 KY-028 디지털온도 센서를 활용하여 초보자도 쉽게 따라 할 수 있도록 구성되었습니다. 온도 감지와 디스플레이 기능을 결합한 재미있는 프로젝트를 완성해 보세요!



목차







---

[아두이노][센서] 간단한 온도 측정! KY-028 디지털온도 센서로 프로젝트 시작하기

KY-028 디지털 온도 센서는 온도 변화에 따라 저항값이 변하는 NTC 써미스터를 기반으로 설계된 센서로, 아두이노와 같은 마이크로컨트롤러와 쉽게 통합할 수 있습니다. 이 센서는 온도 변화에 따라 아날로그 값과 디지털 신호를 출력하며, 이를 통해 온도 모니터링과 경고 시스템을 손쉽게 구축할 수 있습니다.
이 글에서는 KY-028 센서를 아두이노와 LCD 쉴드에 연결하여 실시간으로 온도를 측정하고 디스플레이에 표시하는 방법을 단계별로 다루었습니다.

프로젝트 과정을 통해 아두이노의 센서 데이터 처리 및 출력 장치 제어를 익힐 수 있었으며, 사용자는 이를 바탕으로 온도 제어, 데이터 로깅, 경고 시스템 등으로 확장할 수 있습니다. KY-028 디지털 온도 센서는 초보자와 전문가 모두에게 적합한 다목적 센서로, 전자 학습 및 다양한 응용 프로젝트에 큰 도움을 줄 수 있습니다.

---

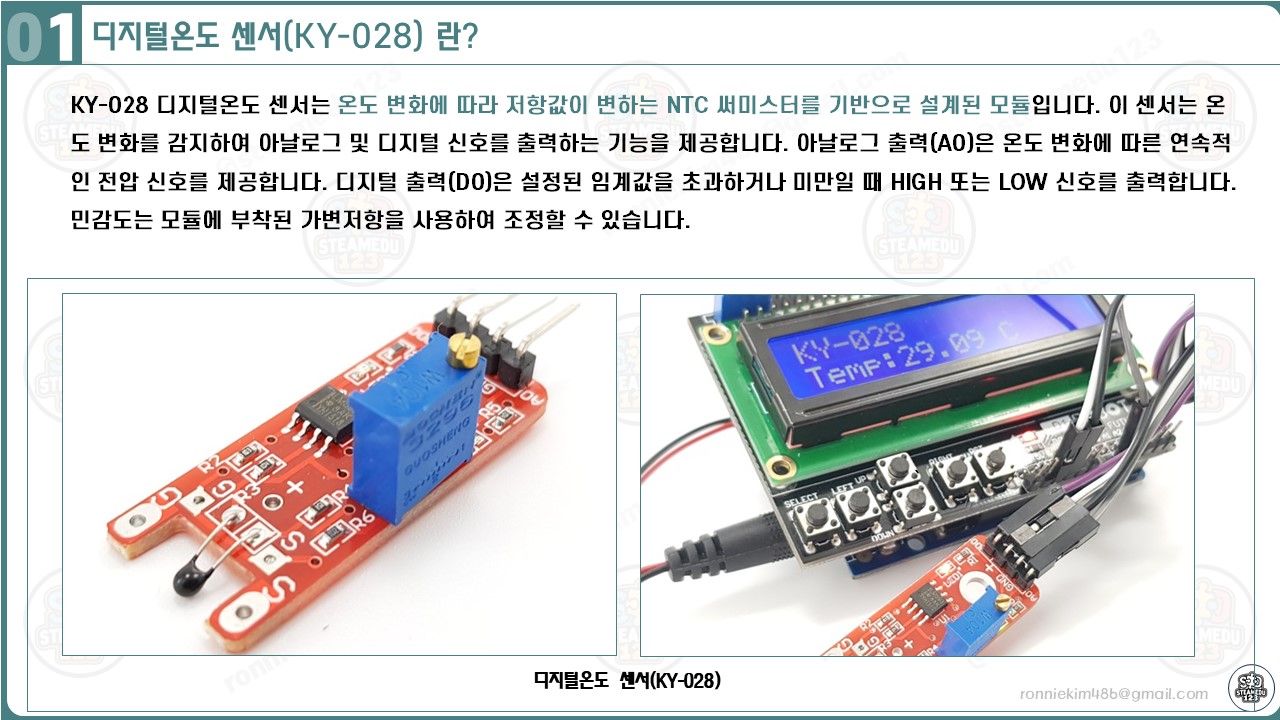

1. KY-028 온도 센서란?



KY-028 디지털온도 센서는 온도 변화에 따라 저항값이 변하는 NTC 써미스터를 기반으로 설계된 모듈입니다. 이 센서는 온도 변화를 감지하여 아날로그 및 디지털 신호를 출력하는 기능을 제공합니다. 아날로그 출력(A0)은 온도 변화에 따른 연속적인 전압 신호를 제공합니다. 디지털 출력(D0)은 설정된 임계값을 초과하거나 미만일 때 HIGH 또는 LOW 신호를 출력합니다. 민감도는 모듈에 부착된 가변저항을 사용하여 조정할 수 있습니다. 온도 측정 범위는 -55°C부터 +125°C까지로, 넓은 온도 범위를 다룰 수 있습니다. LED 표시등은 모듈 상태를 직관적으로 보여주며, LED1은 전원 상태를, LED2는 디지털 출력 상태를 나타냅니다. KY-028은 절대 온도 값을 측정하는 데 적합하지 않지만, 환경 내 상대적인 온도 변화를 측정하거나 경고를 설정하는 데 유용합니다. 아두이노와 같은 마이크로컨트롤러와 쉽게 통합할 수 있어 초보자도 간단히 사용할 수 있는 장점이 있습니다. 다양한 프로젝트에서 온도 감지와 경고 시스템을 구축할 때 실용적인 선택이 됩니다.



KY-028 디지털온도 센서는 온도 변화에 따라 저항 값이 변하는 NTC 써미스터를 기반으로 한 온도 측정 센서입니다. 이 모듈은 아날로그 및 디지털 신호를 모두 출력하며, 아두이노와 같은 마이크로컨트롤러와 쉽게 통합됩니다.

주요 특징:

1. 온도 측정 범위: -55°C ~ +125°C
2. 아날로그 출력(A0): 온도 변화에 따른 저항값의 연속적인 신호를 출력합니다.
3. 디지털 출력(D0): 설정된 임계값을 초과하거나 미만일 때 신호를 출력합니다. 민감도는 모듈에 장착된 가변저항으로 조정할 수 있습니다.
4. LED 표시:
   • LED1: 센서가 전원을 공급받고 있는 상태를 표시합니다.
   • LED2: 디지털 임계값이 초과되었을 때 표시됩니다.

KY-028은 정확한 온도 값을 제공하기보다는 상대적인 온도 변화를 측정하는 데 적합합니다. 따라서 특정 환경에서 "정상 상태"를 기준으로 온도 경고를 설정하거나 비교적 간단한 온도 제어 시스템을 구축할 수 있습니다.



이 센서는 단순하면서도 다목적으로 사용할 수 있어 초보자와 전문가 모두에게 적합합니다. NTC 써미스터의 특성을 이해하고 활용하면 KY-028을 기반으로 한 다양한 프로젝트를 구현할 수 있습니다.



사용 사례:

• 온도 모니터링 및 제어
• 간단한 온도 경고 시스템
• 환경 변화 감지 (예: 온도 급변 상황 경고)



---

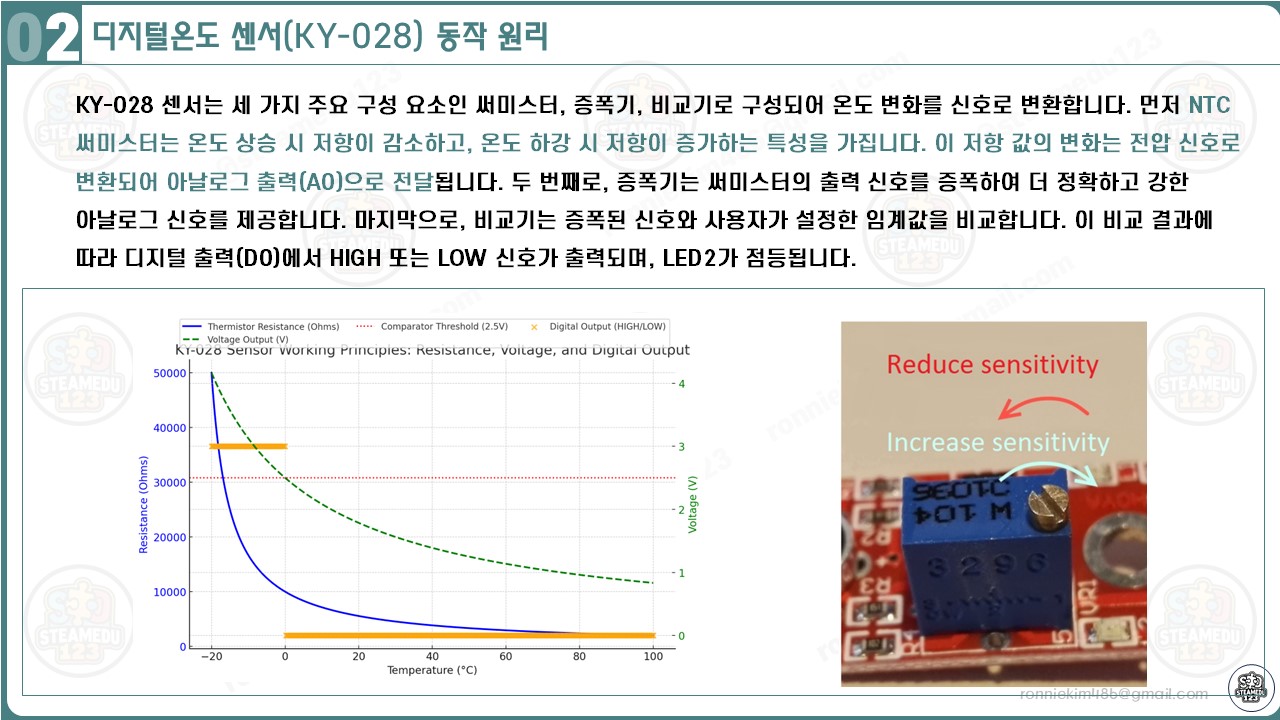

2. KY-028 온도 센서의 동작 원리

KY-028 센서는 세 가지 주요 구성 요소인 써미스터, 증폭기, 비교기로 구성되어 온도 변화를 신호로 변환합니다. 먼저 NTC 써미스터는 온도 상승 시 저항이 감소하고, 온도 하강 시 저항이 증가하는 특성을 가집니다. 이 저항 값의 변화는 전압 신호로 변환되어 아날로그 출력(A0)으로 전달됩니다. 두 번째로, 증폭기는 써미스터의 출력 신호를 증폭하여 더 정확하고 강한 아날로그 신호를 제공합니다. 마지막으로, 비교기는 증폭된 신호와 사용자가 설정한 임계값을 비교합니다. 이 비교 결과에 따라 디지털 출력(D0)에서 HIGH 또는 LOW 신호가 출력되며, LED2가 점등됩니다. 가변저항을 통해 사용자는 임계값을 조정하여 디지털 출력이 반응하는 온도 조건을 설정할 수 있습니다. KY-028은 아날로그 출력으로 세밀한 온도 변화를 모니터링하거나 디지털 출력으로 특정 온도 경고를 제공하는 데 활용할 수 있습니다. 이를 통해 초보자도 실시간 온도 감지 시스템을 쉽게 구축할 수 있습니다.







KY-028 센서는 다음의 단계를 통해 온도 변화를 신호로 변환하고, 이를 판단하여 디지털 및 아날로그 출력을 제공합니다:

1. 써미스터의 역할:
   NTC 써미스터는 온도에 따라 저항 값이 변합니다.
   • 예: 온도가 상승하면 써미스터 저항 값이 감소하고, 온도가 하강하면 저항 값이 증가합니다.
   • 이 저항 변화를 그래프에서 파란 곡선으로 표현했습니다.
2. 전압 분배 회로:
   써미스터는 고정 저항과 함께 전압 분배 회로를 형성합니다.
   • 써미스터의 저항 변화는 출력 전압의 변화를 초래합니다.
   • 예: 온도가 올라가면 전압이 감소하고, 온도가 내려가면 전압이 증가합니다.
   • 그래프의 녹색 점선은 이러한 전압 변화를 나타냅니다.
3. 증폭기의 역할:
   출력 전압이 작을 경우, 증폭기가 신호를 증폭시켜 아날로그 출력을 안정적으로 제공합니다.
4. 비교기의 역할:
   증폭된 전압이 설정된 임계값(Threshold)을 초과하거나 미만인지를 비교합니다.
   • 예: 빨간 점선은 비교기의 임계값(2.5V)을 나타냅니다.
   • 온도가 상승하여 전압이 임계값을 초과하면 디지털 출력이 HIGH로 설정되고, 임계값을 밑돌면 LOW로 설정됩니다.
5. 디지털 출력(D0):
   그래프에서 주황색 점으로 표시된 디지털 출력은 온도가 임계값을 초과했는지 여부를 나타냅니다.
   • HIGH: 설정된 온도 이상일 때 LED2가 켜지고, HIGH 신호를 출력합니다.
   • LOW: 설정된 온도 미만일 때 LED2는 꺼져 있습니다.

동작 예시:

• 상승하는 온도:
  온도가 50°C에서 60°C로 상승하면 써미스터 저항이 감소하고, 출력 전압이 감소합니다. 임계값을 초과하면 디지털 출력이 HIGH로 전환됩니다.
• 감소하는 온도:
  온도가 30°C에서 20°C로 하강하면 써미스터 저항이 증가하고, 출력 전압이 증가합니다. 전압이 임계값 미만으로 내려가면 디지털 출력이 LOW로 전환됩니다.

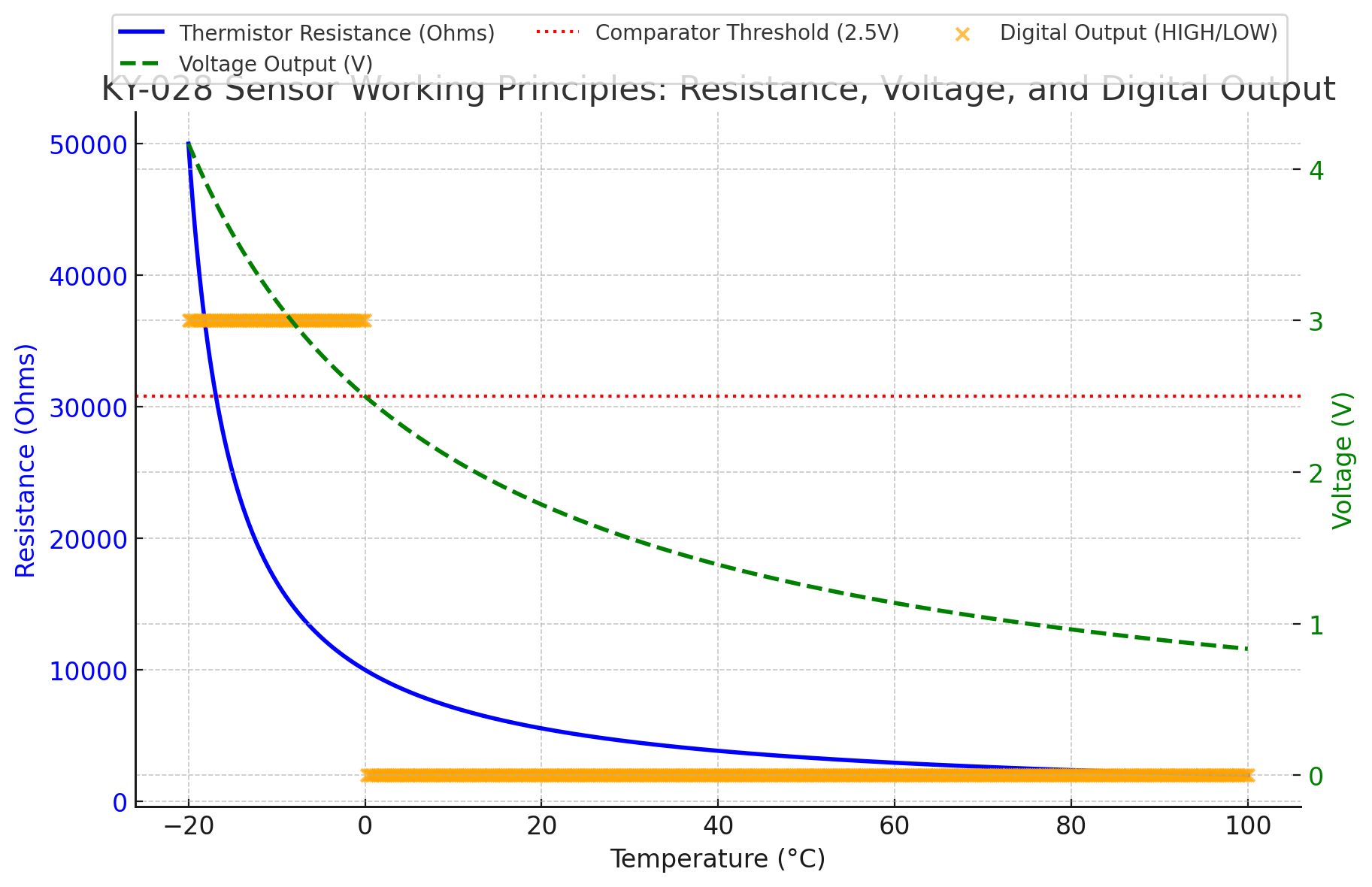

위 그래프는 이러한 동작을 시각적으로 이해할 수 있도록 표현하며, KY-028 센서의 신호 처리 과정을 명확히 보여줍니다

---

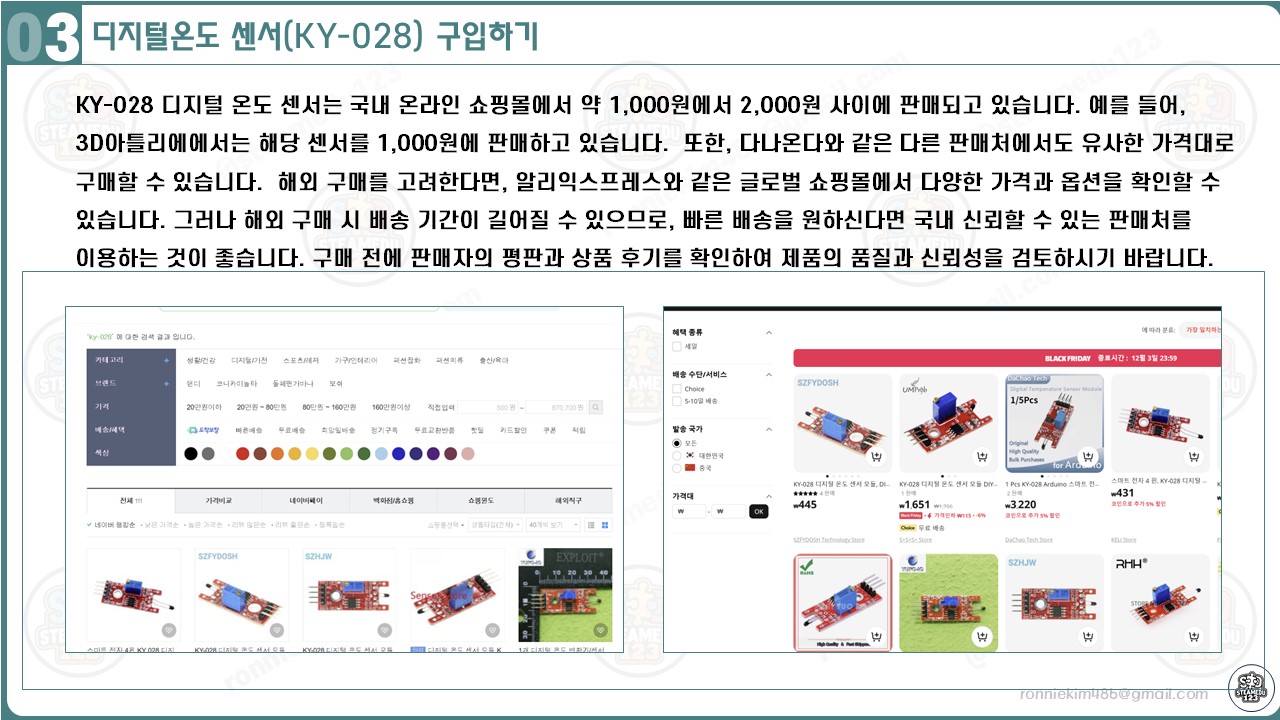

3. KY-028 온도 센서 구입하기

KY-028 온도 센서는 국내 온라인 쇼핑몰에서 약 1,000원에서 2,000원 사이에 판매되고 있습니다. 예를 들어, 3D아틀리에에서는 해당 센서를 1,000원에 판매하고 있습니다.   또한, 다나온다와 같은 다른 판매처에서도 유사한 가격대로 구매할 수 있습니다.

 해외 구매를 고려한다면, 알리익스프레스와 같은 글로벌 쇼핑몰에서 다양한 가격과 옵션을 확인할 수 있습니다. 그러나 해외 구매 시 배송 기간이 길어질 수 있으므로, 빠른 배송을 원하신다면 국내 신뢰할 수 있는 판매처를 이용하는 것이 좋습니다. 구매 전에 판매자의 평판과 상품 후기를 확인하여 제품의 품질과 신뢰성을 검토하시기 바랍니다.

---

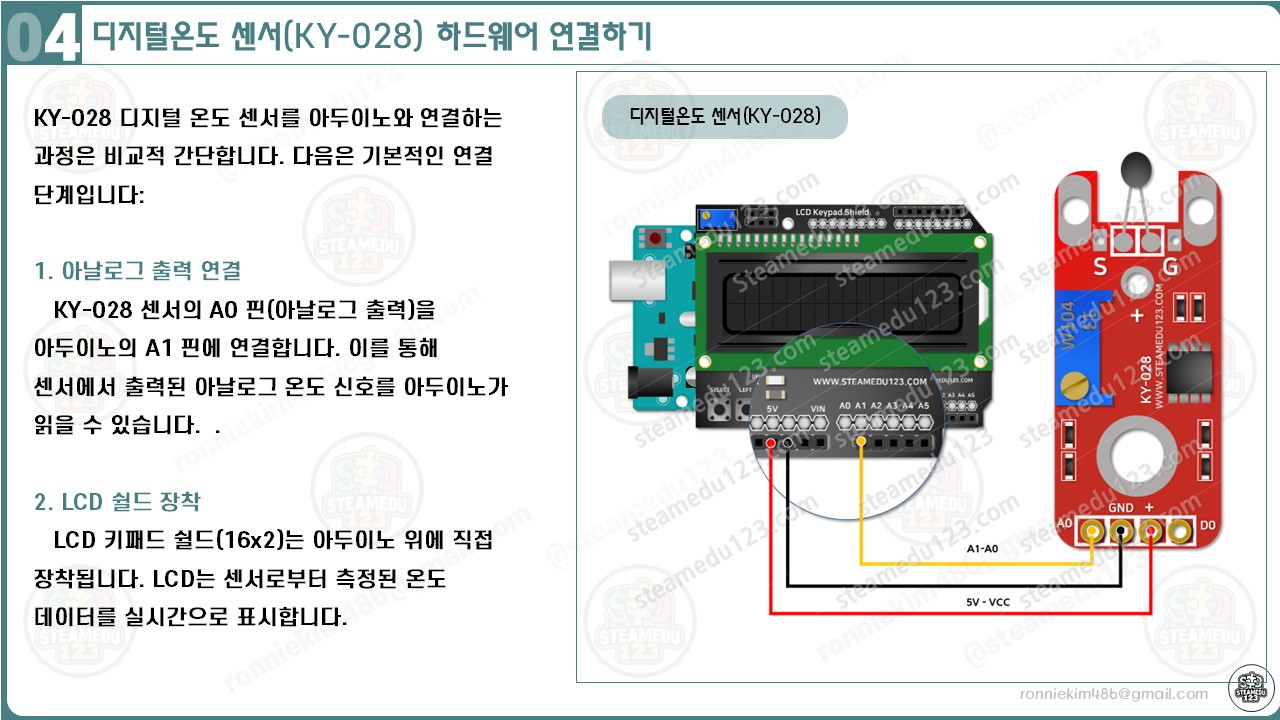

4. KY-028 온도 센서 하드웨어 연결하기



아두이노 LCD 키패드 쉴드는 기본적으로 A0 핀을 버튼 입력에 사용하므로 KY-028 센서를 A0 핀에 연결하면 신호 간섭이 발생할 수 있습니다. 이를 방지하기 위해 KY-028 센서의 아날로그 출력(A0)을 아두이노의 A1 핀에 연결하는 것이 적합합니다. 센서의 VCC 핀은 아두이노의 5V 핀에, GND 핀은 GND에 연결하여 안정적으로 전원을 공급합니다. LCD 키패드 쉴드와 KY-028 센서의 동작을 동시에 유지하려면, 센서를 사용하는 핀이 LCD 키패드의 버튼 입력과 겹치지 않아야 합니다. 또한, KY-028 센서는 아날로그 출력을 통해 온도 데이터를 제공하므로 A1 핀에서 데이터를 읽도록 소프트웨어 코드를 수정해야 합니다. 이러한 연결 방식은 LCD 키패드의 버튼 기능과 센서 데이터를 읽는 기능을 충돌 없이 통합할 수 있습니다. 마지막으로, 수정된 핀 설정을 소스 코드에 반영하여 정확한 데이터 처리가 이루어지도록 해야 합니다. 이는 두 장치의 정상 동작을 보장하고 프로젝트의 성공적인 실행을 지원합니다.



아두이노 우노 보드에 16x2 LCD 키패드 쉴드를 장착하고 KY-028 온도 센서를 연결하려면 다음과 같이 배선을 구성하시면 됩니다.



1. 16x2 LCD 키패드 쉴드 연결: LCD 키패드 쉴드는 아두이노 우노 보드 위에 직접 적층하여 사용합니다. 이때, LCD와 키패드의 제어를 위해 다음 핀들이 사용됩니다:

• LCD 제어 핀:
  • RS: 디지털 핀 8
  • R/W: 디지털 핀 11
  • Enable: 디지털 핀 9
  • D4: 디지털 핀 4
  • D5: 디지털 핀 5
  • D6: 디지털 핀 6
  • D7: 디지털 핀 7
  • 백라이트 제어: 디지털 핀 10 (PWM 제어로 밝기 조절)
• 키패드 입력 핀:
  • 아날로그 핀 A0

이러한 핀 연결은 LCD 키패드 쉴드에 기본적으로 설정되어 있으며, 쉴드를 아두이노 우노 보드에 직접 장착하면 자동으로 연결됩니다.



2. KY-028 온도 센서 연결: KY-028 온도 센서는 다음과 같은 핀을 가지고 있습니다:

• 핀 배열:
  • A0: 아날로그 출력
  • D0: 디지털 출력
  • +: 전원 (3.3V 또는 5V)
  • G: 그라운드 (GND)

온도 센서를 아두이노 우노 보드에 연결할 때, LCD 키패드 쉴드와의 핀 충돌을 피하기 위해 다음과 같이 연결합니다:

• 전원 및 그라운드:
  • KY-028의 + 핀을 아두이노의 5V 핀에 연결
  • KY-028의 G 핀을 아두이노의 GND 핀에 연결
• 신호 핀:
  • KY-028의 A0 핀을 아두이노의 아날로그 핀 A1에 연결 (온도 값을 아날로그로 읽기 위함)
  • KY-028의 D0 핀을 아두이노의 디지털 핀 2에 연결 (임계값을 초과할 때 디지털 신호를 받기 위함)

이러한 연결을 통해 KY-028 온도 센서로부터 아날로그 및 디지털 신호를 받아 처리할 수 있습니다.



참고 사항:

• LCD 키패드 쉴드와 KY-028 센서의 연결 시, 사용되지 않는 아두이노의 여분의 핀을 활용하여 충돌을 방지합니다.
• KY-028 센서의 디지털 출력 임계값은 센서에 있는 가변 저항을 조절하여 설정할 수 있습니다.
• LCD 키패드 쉴드의 백라이트 밝기는 디지털 핀 10을 통해 PWM 제어로 조절 가능합니다.

이와 같이 배선을 구성하시면 아두이노 우노 보드에서 16x2 LCD 키패드 쉴드와 KY-028 온도 센서를 함께 활용하실 수 있습니다.



---

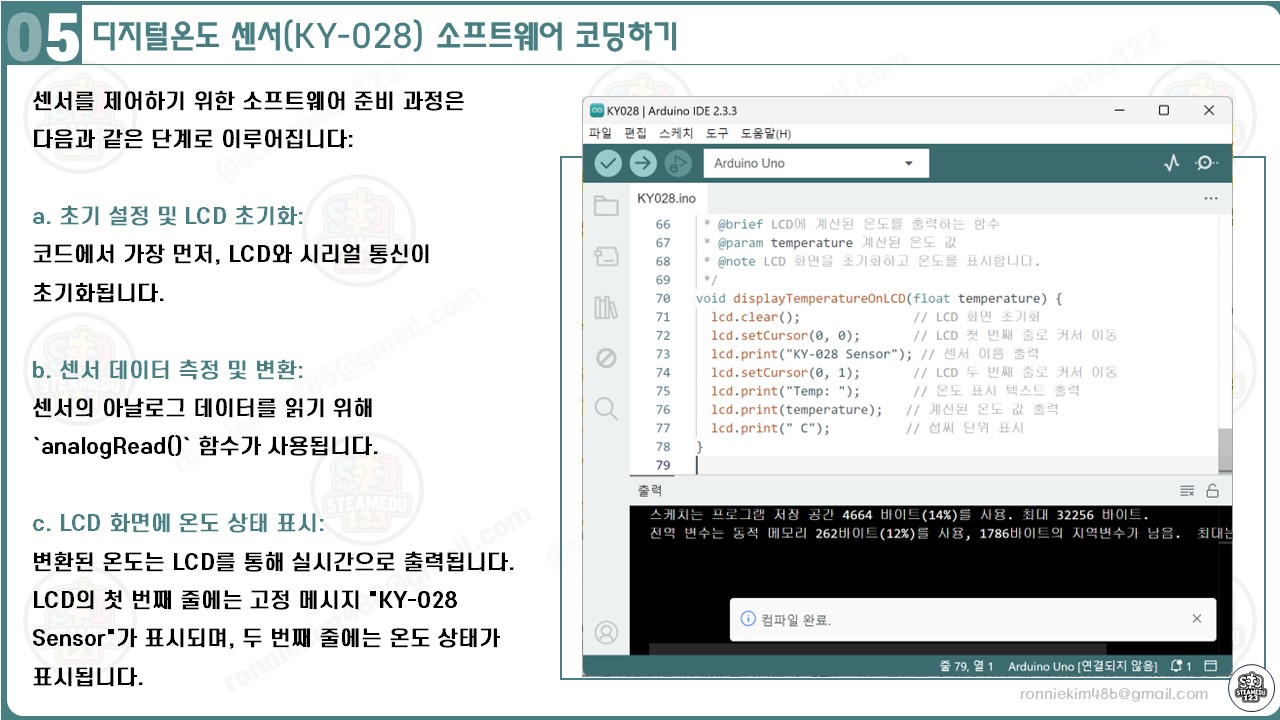

5. KY-028 온도 센서 소프트웨어 코딩하기



센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다





---

1. 아두이노

01 연결

- 아두이노와 PC 연결

- 아두이노 IDE 실행

- 메뉴 → 툴 → 보드:아두이노 UNO 확인

- 메뉴 → 스케치 → 확인/컴파일



02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행합니다.



03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 합니다.



04 동작 확인

센서의 동작을 확인할 수 있습니다.



---

2. 코드 설명



#include <LiquidCrystal.h> // LCD 사용을 위한 라이브러리 포함

// LCD 핀 설정 (RS, EN, D4, D5, D6, D7)
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

// 센서와 관련된 핀 및 변수 설정
const int TEMP_SENSOR_PIN = A1; // KY-028 센서의 아날로그 출력 핀
int sensorValue = 0;            // 센서로부터 읽은 아날로그 값 저장
float calculatedTemp = 0;       // 계산된 온도 값
const float BASE_TEMP = 20.0;   // 기준 온도
const int BASE_SENSOR_VALUE = 560; // 기준 센서 값
const float TEMP_CHANGE_RATE = 5.5; // 온도 변화율

// 함수 프로토타입 선언
void setup();
void loop();
void readAndDisplayTemperature();
void calculateTemperature();
void displayTemperatureOnLCD(float temperature);

/**
 * @brief 아두이노 초기 설정 함수
 * @note 시리얼 통신과 LCD를 초기화합니다.
 */
void setup() {
  Serial.begin(9600);         // 시리얼 통신 속도 설정
  lcd.begin(16, 2);           // 16x2 LCD 초기화
}

/**
 * @brief 메인 루프 함수
 * @note 센서 값을 읽고 온도를 계산 및 표시합니다.
 */
void loop() {
  readAndDisplayTemperature(); // 센서 값을 읽고 온도를 LCD에 표시
  delay(1000);                 // 1초 대기
}

/**
 * @brief KY-028 센서 값을 읽고 온도를 계산하며, LCD에 출력하는 함수
 * @note 센서 값에 따라 온도를 계산하고 실시간으로 LCD에 표시합니다.
 */
void readAndDisplayTemperature() {
  sensorValue = analogRead(TEMP_SENSOR_PIN); // 센서 값 읽기
  calculateTemperature();                    // 온도 계산
  displayTemperatureOnLCD(calculatedTemp);   // LCD에 온도 표시
}

/**
 * @brief 센서 값을 기반으로 온도를 계산하는 함수
 * @note 센서 값이 기준 값을 초과하거나 미만인 경우를 처리합니다.
 */
void calculateTemperature() {
  if (sensorValue > BASE_SENSOR_VALUE) { // 센서 값이 기준 값을 초과할 때
    float difference = (sensorValue - BASE_SENSOR_VALUE) / TEMP_CHANGE_RATE; // 초과값 계산
    calculatedTemp = BASE_TEMP - difference; // 온도 감소 계산
  } else if (sensorValue < BASE_SENSOR_VALUE) { // 센서 값이 기준 값보다 작을 때
    float difference = (BASE_SENSOR_VALUE - sensorValue) / TEMP_CHANGE_RATE; // 부족값 계산
    calculatedTemp = BASE_TEMP + difference; // 온도 증가 계산
  } else { // 센서 값이 기준 값과 같을 때
    calculatedTemp = BASE_TEMP; // 기준 온도 유지
  }
}

/**
 * @brief LCD에 계산된 온도를 출력하는 함수
 * @param temperature 계산된 온도 값
 * @note LCD 화면을 초기화하고 온도를 표시합니다.
 */
void displayTemperatureOnLCD(float temperature) {
  lcd.clear();               // LCD 화면 초기화
  lcd.setCursor(0, 0);       // LCD 첫 번째 줄로 커서 이동
  lcd.print("KY-028 Sensor"); // 센서 이름 출력
  lcd.setCursor(0, 1);       // LCD 두 번째 줄로 커서 이동
  lcd.print("Temp: ");       // 온도 표시 텍스트 출력
  lcd.print(temperature);   // 계산된 온도 값 출력
  lcd.print(" C");          // 섭씨 단위 표시
}

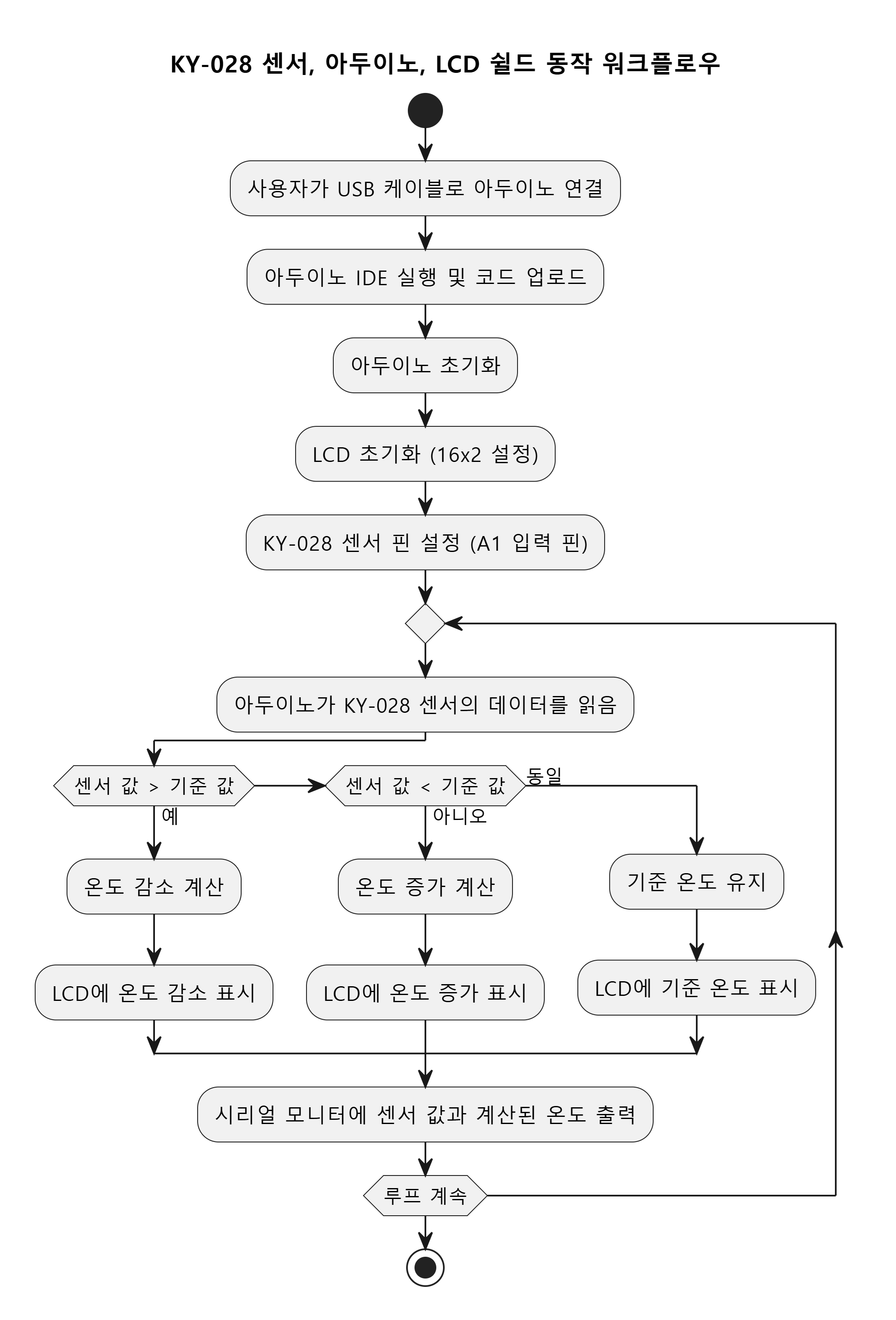

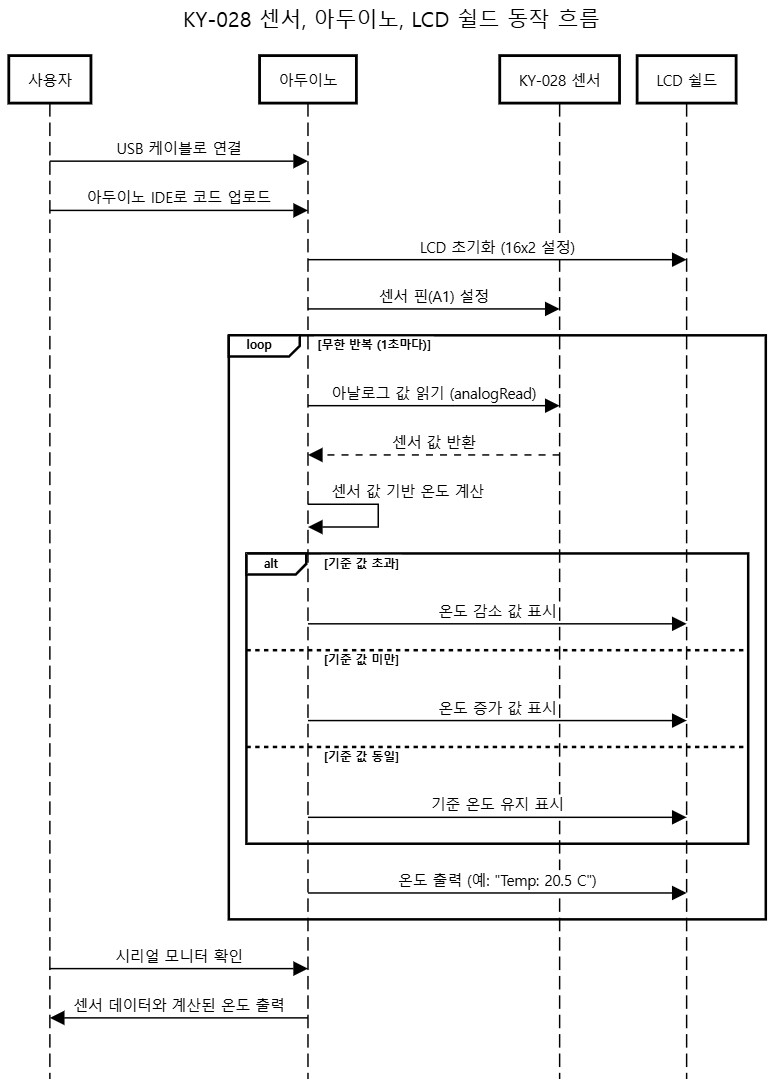

KY-028 센서, 아두이노, LCD 쉴드를 활용한 동작 순서도 설명



주요 흐름:

• 초기화: 아두이노가 LCD 쉴드를 초기화하고 KY-028 센서를 설정합니다.
• 센서 값 읽기: 아날로그 핀(A1)을 통해 센서 데이터를 읽고 기준 값과 비교합니다.
• 온도 계산: 기준 값을 초과하거나 미만한 경우를 처리하여 온도를 계산합니다.
• LCD 출력: LCD 화면에 실시간으로 온도를 출력합니다.
• 사용자 확인: 시리얼 모니터를 통해 센서 데이터와 계산된 온도를 확인합니다.



---



전체적인 동작 흐름

1. 초기화 단계
   • 아두이노와 LCD 쉴드가 정상적으로 작동하도록 초기화합니다.
   • 아날로그 핀(A1)에 연결된 KY-028 센서를 설정합니다.
   • 시리얼 통신(9600bps)과 LCD 화면(16x2)을 초기화합니다.
   • 기준값(BASE_SENSOR_VALUE)과 온도 변화율(TEMP_CHANGE_RATE)을 설정합니다.
2. 루프 반복 시작
   • 메인 루프가 시작되며, 일정한 주기로 센서 값을 읽고 데이터를 처리합니다.
3. 센서 데이터 읽기
   • KY-028 센서의 아날로그 출력(A1)에서 현재 온도와 관련된 전압 값을 읽어옵니다.
   • 읽어온 값(sensorValue)은 기준값(BASE_SENSOR_VALUE)과 비교합니다.
4. 온도 계산
   • 센서 값이 기준값보다 높으면 온도가 감소한 것으로 계산됩니다.
     (예: 기준값보다 10 높은 경우 온도가 일정 비율만큼 감소합니다.)
   • 센서 값이 기준값보다 낮으면 온도가 증가한 것으로 계산됩니다.
     (예: 기준값보다 10 낮은 경우 온도가 일정 비율만큼 증가합니다.)
   • 센서 값이 기준값과 같으면 온도가 변하지 않고 기준 온도(BASE_TEMP)를 유지합니다.
5. LCD 출력
   • 계산된 온도 값(calculatedTemp)을 LCD 화면에 출력합니다.
   • LCD 첫 번째 줄에는 "KY-028 Sensor"라는 텍스트가 고정적으로 표시됩니다.
   • LCD 두 번째 줄에는 "Temp: [온도값] C" 형식으로 실시간 온도가 표시됩니다.
6. 데이터 출력 및 대기
   • 시리얼 모니터를 통해 읽어온 센서 값과 계산된 온도를 확인할 수 있습니다.
   • 루프는 일정 시간(1초) 대기 후 다음 측정을 반복합니다.

---

동작 순서도와 코드 구성의 연결

1. 초기화 (setup)
   • LCD 화면과 시리얼 통신을 활성화하고, 센서 및 시스템 상태를 설정합니다.
   • 이 과정에서 시스템이 첫 시작에 필요한 모든 설정이 이루어집니다.
2. 센서 값 읽기 및 처리 (loop)
   • 루프 내에서 KY-028 센서 값(전압)을 읽어들입니다.
   • 읽어온 데이터를 기준으로 온도를 계산하고, LCD에 표시합니다.
3. 함수 호출의 분리
   • 코드의 가독성과 유지보수를 위해 주요 동작은 세부 함수로 분리됩니다.
     • readAndDisplayTemperature: 센서 값을 읽고 처리하며, 계산된 온도를 LCD에 표시합니다.
     • calculateTemperature: 센서 값을 기준으로 온도를 계산합니다.
     • displayTemperatureOnLCD: 계산된 온도를 LCD 화면에 표시합니다.
4. 반복 동작
   • 메인 루프는 1초 간격으로 실행되어 실시간 온도 데이터를 표시합니다.
   • 이러한 반복 동작을 통해 시스템은 지속적으로 센서 값을 읽고 온도를 모니터링합니다.

---

주요 특징

• 센서 데이터 활용: KY-028 센서의 아날로그 값을 읽어 기준 값과 비교하여 온도를 계산합니다.
• LCD 표시: 실시간으로 계산된 온도를 LCD에 표시하여 사용자에게 데이터를 제공합니다.
• 확장 가능성: 다른 센서나 출력 장치와 통합하기 위해 함수 구조를 모듈화하여 유연성을 확보했습니다.

이러한 구조와 흐름으로 KY-028 센서와 LCD 쉴드를 활용한 온도 측정 시스템이 동작합니다.







코드 동작 예시

1. 초기화 단계
   • LCD 화면:


     KY-028 Sensor

     Temp: 20.0 C


   • 시리얼 모니터 출력:


     System Initialized
2. 센서 값이 기준값보다 높은 경우
   • KY-028 센서 값: 570
   • 계산된 온도: 18.18°C
   • LCD 화면:


     KY-028 Sensor

     Temp: 18.2 C


   • 시리얼 모니터 출력:


     Sensor Value: 570

     Calculated Temp: 18.18 C


3. 센서 값이 기준값과 동일한 경우
   • KY-028 센서 값: 560
   • 계산된 온도: 20.0°C
   • LCD 화면:


     KY-028 Sensor

     Temp: 20.0 C


   • 시리얼 모니터 출력:


     Sensor Value: 560

     Calculated Temp: 20.0 C


4. 센서 값이 기준값보다 낮은 경우
   • KY-028 센서 값: 550
   • 계산된 온도: 21.82°C
   • LCD 화면:


     KY-028 Sensor

     Temp: 21.8 C


   • 시리얼 모니터 출력:


     Sensor Value: 550

     Calculated Temp: 21.82 C



이 예시는 센서 값 변화에 따라 LCD와 시리얼 모니터에 표시되는 결과를 나타냅니다.

---

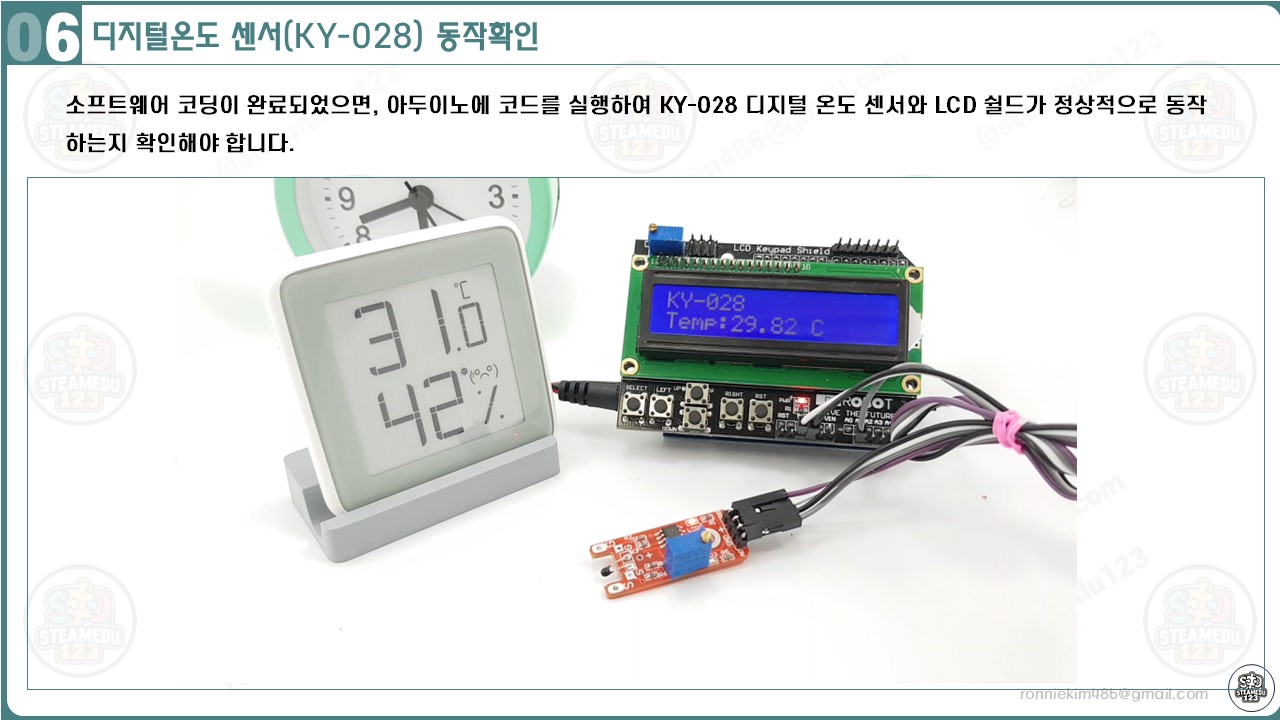

6. KY-028 온도 센서 동작 확인

KY-028 센서와 LCD 쉴드가 제대로 연결되었는지 확인한 후, 아두이노 IDE를 통해 코드를 업로드합니다. 센서가 초기화되면 LCD에 "KY-028 Sensor Ready" 메시지가 표시되고, 시리얼 모니터에서 센서 값이 출력되어야 합니다. 손이나 차가운 물체를 센서에 가까이 대어 온도 변화에 따라 LCD와 시리얼 모니터에 표시되는 값이 변하는지 확인합니다. 만약 온도 데이터가 정상적으로 출력되지 않는다면, 하드웨어 연결 상태와 코드 설정을 점검해야 합니다.



KY-028 디지털 온도 센서와 LCD 쉴드가 제대로 동작하는지 확인하기 위한 단계는 다음과 같습니다:

1. 시스템 구성 점검
   • 아두이노 보드에 KY-028 센서와 LCD 쉴드가 올바르게 연결되었는지 확인합니다.
   • 아두이노의 전원이 USB 케이블 또는 외부 전원을 통해 안정적으로 공급되고 있는지 확인합니다.
2. 코드 업로드 및 초기화 확인
   • 아두이노 IDE를 실행하여 작성된 코드를 업로드합니다.
   • 업로드 후 LCD 화면에 초기 메시지 **"KY-028 Sensor Ready"**가 출력되었는지 확인합니다.
   • 시리얼 모니터를 열어 센서의 초기 데이터가 출력되는지 확인합니다.
3. 센서 동작 확인
   • KY-028 센서를 손으로 가열하거나 차가운 물체를 가까이 대어 센서 값을 변화시킵니다.
   • LCD 화면에 표시되는 온도 값이 변화하는지 확인합니다. 예를 들어, 온도가 상승하면 값이 감소하고, 온도가 하락하면 값이 증가해야 합니다.
   • 시리얼 모니터에서 읽힌 센서 값과 계산된 온도가 올바른지 비교합니다.
4. 문제 해결
   • LCD에 출력이 없거나 센서 데이터가 업데이트되지 않는 경우, 다음을 점검합니다:
     • 하드웨어 연결 상태 (센서 핀과 LCD 핀 연결 확인)
     • 아두이노 코드의 핀 설정이 KY-028 및 LCD 핀 연결과 일치하는지 확인
     • 아두이노 IDE에서 선택한 포트와 보드 설정 확인
5. 실험 완료
   • LCD 화면과 시리얼 모니터가 모두 정상적으로 작동하며, 온도 데이터가 실시간으로 업데이트된다면 설정이 완료된 것입니다.

---





7. 마무리

KY-028 센서를 통해 온도 변화를 감지하고 이를 아두이노와 LCD를 통해 출력하는 시스템을 성공적으로 구축했습니다. 프로젝트 과정에서 발생한 하드웨어와 소프트웨어 문제를 해결하며, 디버깅 및 통합 설계 능력을 향상시킬 수 있었습니다. 이 시스템은 온도 경고 시스템이나 데이터 로깅 프로젝트로 확장 가능하며, 다른 센서와 결합하여 더욱 복잡한 환경 모니터링 시스템을 설계할 수도 있습니다. 최종적으로 시스템이 안정적으로 작동하는 것을 확인하고 프로젝트를 마무리합니다.





KY-028 디지털 온도 센서를 사용하여 프로젝트를 마무리할 때 중요한 점은 다음과 같습니다:

1. 학습한 내용 요약
   • KY-028 센서는 NTC 써미스터 기반으로 온도 변화를 감지하며, 이를 아날로그 값으로 출력합니다.
   • 이 값을 기준으로 온도를 계산하고 LCD에 표시하는 과정을 통해 아두이노의 센서 데이터 처리와 출력 시스템의 원리를 익힐 수 있었습니다.
2. 문제 해결 경험
   • 프로젝트 중 발생한 문제(예: 센서 값이 표시되지 않거나 값이 불안정함)를 해결하며 하드웨어와 소프트웨어 통합의 중요성을 배웠습니다.
   • 특히 핀 설정 오류와 코드 업로드 문제를 해결하는 과정에서 디버깅 능력을 향상시킬 수 있었습니다.
3. 확장 가능성 탐색
   • KY-028 센서는 온도 경고 시스템, 스마트 온도 조절 장치, 데이터 로깅 프로젝트 등으로 확장 가능합니다.
   • 예를 들어, 온도가 특정 범위를 초과하면 부저를 울리거나, 데이터를 SD 카드에 저장하도록 추가 기능을 설계할 수 있습니다.
4. 최종 시스템 점검
   • 시스템이 안정적으로 작동하며, LCD 화면과 시리얼 모니터를 통해 실시간 데이터를 출력하는지 확인합니다.
   • 모든 하드웨어 연결 상태와 소프트웨어 코드가 완벽히 동작하도록 점검 후 프로젝트를 마무리합니다.
5. 추가 학습 및 활용 계획
   • 프로젝트를 확장하거나 다른 센서를 추가하여 더욱 복잡한 시스템을 설계할 수 있습니다.
   • 이를 통해 온도 외에도 습도, 조도 등 다양한 환경 데이터를 측정하는 프로젝트로 발전시킬 수 있습니다.

이 과정을 통해 초보자도 아두이노와 KY-028 센서를 쉽게 이해하고 활용할 수 있으며, 이를 기반으로 더 복잡한 프로젝트로 확장할 수 있습니다.



































---
