[아두이노][센서] DSM501A로 실내 공기질을 실시간으로 측정하기

이 프로젝트는 아두이노와 DSM501A를 활용하여 공기질을 모니터링하는 방법을 안내합니다. 간단한 연결과 코딩으로 미세먼지 센서를 손쉽게 제어하세요.



목차







---

[아두이노][센서] DSM501A로 실내 공기질을 실시간으로 측정하기

DSM501A 미세먼지 센서를 활용한 프로젝트는 공기질 모니터링 시스템을 간단히 구현할 수 있는 실용적인 솔루션입니다. 아두이노와 LCD 쉴드를 통해 센서 데이터를 실시간으로 읽고 직관적으로 표시함으로써 사용자 경험을 극대화할 수 있습니다.
이 프로젝트의 주요 내용은 다음과 같습니다:

1. 센서의 기본 역할
   • DSM501A 센서는 공기 중 1µm 이상의 입자를 감지하여 미세먼지 농도를 PWM 신호로 출력합니다.
2. 하드웨어 연결
   • DSM501A의 VOUT2 핀을 아두이노의 디지털 핀 D2에 연결하여 신호를 읽고, LCD를 통해 데이터를 표시합니다.
3. 코드의 동작 원리
   • 아두이노는 센서로부터 데이터를 읽어 미세먼지 농도를 계산하며, 이를 LCD에 실시간으로 표시합니다.
4. 프로젝트의 결과물
   • 미세먼지 농도가 LCD에 표시되며, 사용자는 이를 통해 공기질 상태를 모니터링할 수 있습니다.

이 프로젝트는 미세먼지 센서를 이해하고 활용하는 기초적인 학습 프로젝트로 적합하며, 더 나아가 IoT 환경 모니터링 시스템으로 확장할 가능성을 제공합니다.

---

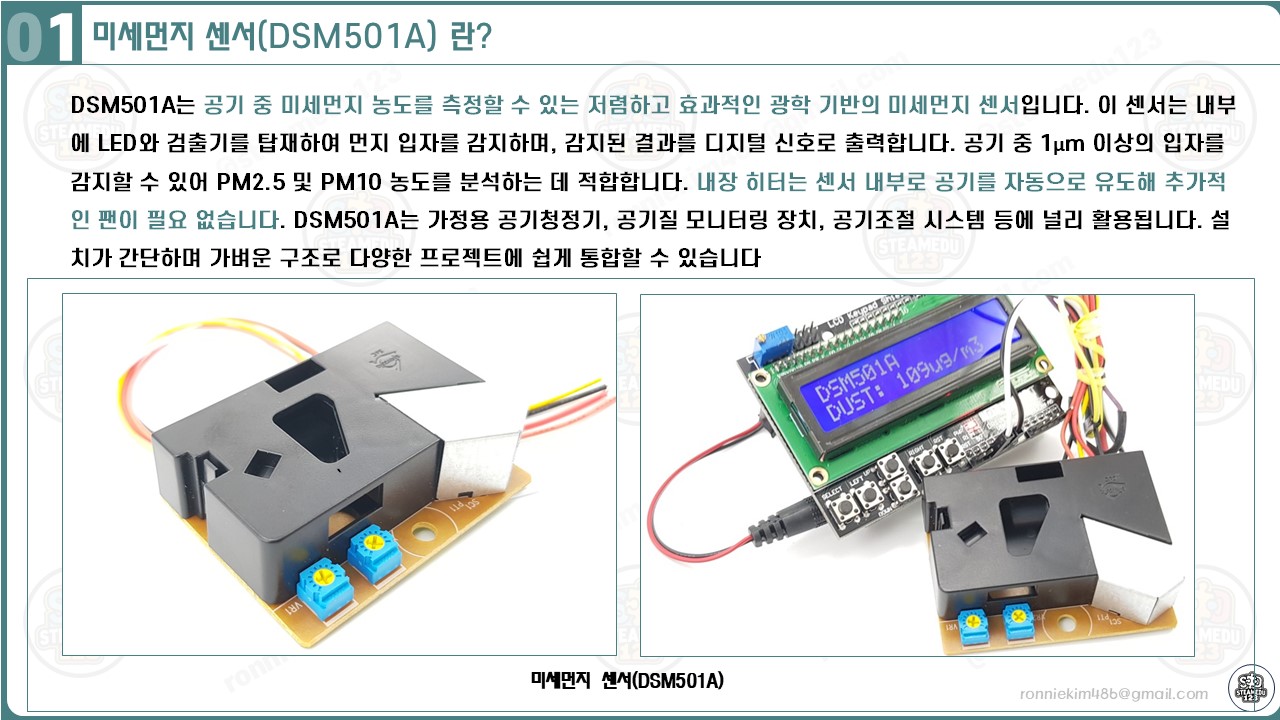

1. DSM501A 미세먼지 센서란?



DSM501A는 공기 중 미세먼지 농도를 측정할 수 있는 저렴하고 효과적인 광학 기반의 미세먼지 센서입니다. 이 센서는 내부에 LED와 검출기를 탑재하여 먼지 입자를 감지하며, 감지된 결과를 디지털 신호로 출력합니다. 공기 중 1µm 이상의 입자를 감지할 수 있어 PM2.5 및 PM10 농도를 분석하는 데 적합합니다. 내장 히터는 센서 내부로 공기를 자동으로 유도해 추가적인 팬이 필요 없습니다. DSM501A는 가정용 공기청정기, 공기질 모니터링 장치, 공기조절 시스템 등에 널리 활용됩니다. 설치가 간단하며 가벼운 구조로 다양한 프로젝트에 쉽게 통합할 수 있습니다. 또한, PWM 출력 포트를 통해 미세먼지 농도를 정밀하게 측정할 수 있습니다. 센서는 담배 연기, 가정 먼지, 꽃가루, 곰팡이 포자 등을 감지할 수 있는 민감도를 제공합니다. 공기 중 먼지 농도를 분석하여 깨끗한 환경을 유지하거나 오염도를 실시간으로 모니터링하는 데 유용합니다. DSM501A는 안정적인 성능과 경제성을 갖춘 미세먼지 측정 솔루션으로 초보자부터 전문가까지 모두에게 적합합니다



DSM501A는 공기 중 미세먼지 농도를 측정할 수 있는 광학적 미세먼지 센서로, 가정용 공기청정기나 공기질 모니터링 장치에서 널리 사용됩니다. 이 센서는 LED와 광학 검출기, 히터를 포함한 간단한 구조로 이루어져 있습니다. 내부 히터는 공기를 센서 내부로 끌어들이는 역할을 하며, 빛을 사용하여 입자의 농도를 측정합니다.

DSM501A의 주요 특징은 다음과 같습니다:

• 고감도: 1µm 이상의 입자를 감지하며, 초미세먼지(PM1.0) 수준까지 정확히 분석 가능합니다.
• 컴팩트한 크기: 설치가 간편하며 경량화된 설계로 다양한 프로젝트에 활용 가능합니다.
• PWM 출력: 입자 농도 정보를 디지털 신호로 출력하여 제어 장치에서 쉽게 처리할 수 있습니다.

이 센서는 PM2.5와 PM10 수준의 미세먼지 농도를 측정하는 데 적합하며, 담배 연기, 가정 먼지, 꽃가루, 곰팡이 포자 등을 효과적으로 감지할 수 있습니다.



---

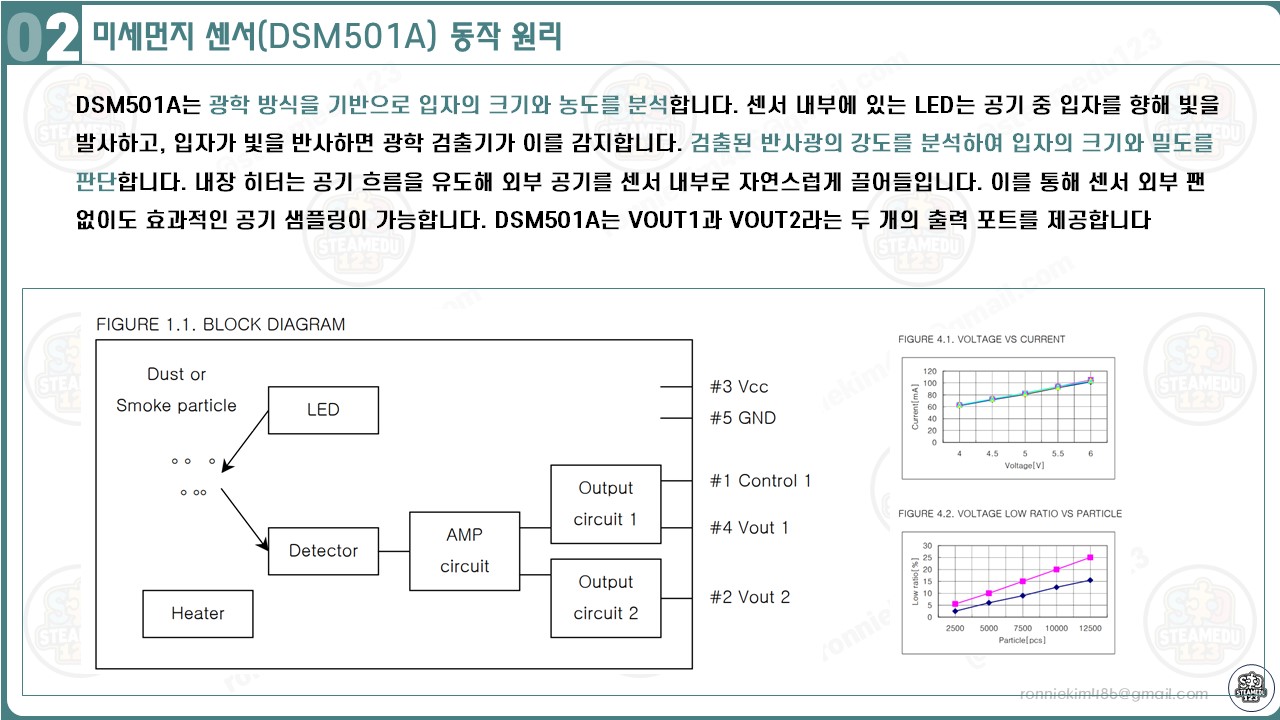

2. DSM501A 미세먼지 센서의 동작 원리



DSM501A는 광학 방식을 기반으로 입자의 크기와 농도를 분석합니다. 센서 내부에 있는 LED는 공기 중 입자를 향해 빛을 발사하고, 입자가 빛을 반사하면 광학 검출기가 이를 감지합니다. 검출된 반사광의 강도를 분석하여 입자의 크기와 밀도를 판단합니다. 내장 히터는 공기 흐름을 유도해 외부 공기를 센서 내부로 자연스럽게 끌어들입니다. 이를 통해 센서 외부 팬 없이도 효과적인 공기 샘플링이 가능합니다. DSM501A는 VOUT1과 VOUT2라는 두 개의 출력 포트를 제공합니다. VOUT2는 높은 민감도로 1µm 이상의 입자를 감지하며, VOUT1은 상대적으로 민감도가 낮아 2.5µm 이상의 입자를 감지합니다. 출력 신호는 PWM 형식으로 제공되며, 낮은 신호(Low Pulse)의 지속 시간(LPO)을 기반으로 농도를 계산합니다. 이 센서는 설치 위치와 환경 조건에 따라 성능이 달라질 수 있으므로, 인공적인 공기 흐름이나 오염원에서 멀리 설치하는 것이 중요합니다. 먼지나 오염물질이 렌즈에 쌓이지 않도록 정기적으로 유지보수가 필요합니다. DSM501A는 이러한 동작 원리로 공기질 모니터링에 안정적이고 신뢰할 수 있는 데이터를 제공합니다.





DSM501A는 광학 방식의 먼지 감지 원리를 기반으로 작동합니다.

1. LED와 검출기
   센서 내부의 LED가 공기 중의 입자를 비추며, 입자에 의해 반사된 빛이 검출기에 도달합니다. 이 반사광의 강도를 분석하여 입자의 존재 여부와 농도를 판단합니다.
2. 히터 작동
   센서 내부에 내장된 히터는 공기 흐름을 유도하여 외부 공기가 센서 내부로 들어오도록 만듭니다. 이러한 자가 공기 흡입 메커니즘으로, 외부 팬 없이도 안정적으로 공기 샘플링이 가능합니다.
3. 신호 출력
   DSM501A는 VOUT1과 VOUT2라는 두 개의 출력 포트를 제공합니다.
   • VOUT2: 감도가 높아 1µm 이상의 입자를 감지합니다.
   • VOUT1: 감도가 낮으며, 2.5µm 이상의 입자를 감지합니다.
     출력 신호는 PWM 형식으로 제공되며, 낮은 신호(Low Pulse)의 지속 시간(Low Pulse Occupancy, LPO)을 기반으로 농도를 계산합니다.
4. 설치 조건
   • 센서는 반드시 수직으로 설치하고 팬과 같은 인공 공기 흐름에서 멀리 배치해야 합니다.
   • 센서 내부로 먼지나 유분이 축적되지 않도록 주의가 필요하며, 렌즈는 6개월마다 청소하여 감도를 유지해야 합니다.

DSM501A의 이러한 특성은 공기질 모니터링 장치나 실내 공기 청정 시스템과 같은 응용 분야에 매우 유용하며, 경제적이면서도 신뢰할 수 있는 미세먼지 측정 솔루션을 제공합니다.





---

DSM501A의 동작 원리 (심화)

DSM501A 센서의 작동은 광학 검출과 신호 처리를 기반으로 합니다. 구체적으로 센서는 다음의 과정으로 입자의 크기와 밀도를 분석합니다:

1. 빛 방출 및 반사 감지
   • 센서 내부의 LED는 공기 중으로 지속적으로 빛을 발사합니다.
   • 공기 중의 입자가 LED에서 발사된 빛을 반사하면, 반사광은 검출기로 전달됩니다.
   • 입자의 크기가 클수록 더 많은 빛을 반사하며, 검출기로 들어오는 반사광의 강도가 증가합니다.
2. 신호 변환 및 처리
   • 검출기는 반사광의 강도를 전기 신호로 변환합니다.
   • 이 신호는 내부 증폭 회로를 통해 증폭되어 입자 크기에 따른 데이터가 생성됩니다.
3. PWM 신호 출력
   • 센서는 일정 시간 동안 낮은 신호(Low Pulse)를 출력합니다.
   • 이 신호의 지속 시간(Low Pulse Occupancy, LPO)은 감지된 입자 농도에 비례합니다.
   • 예를 들어, 많은 입자가 검출되면 Low Pulse 시간이 증가하며, 적은 입자가 검출되면 시간이 감소합니다.
4. 입자 농도 계산
   • LPO 데이터를 기반으로 농도는 아래와 같은 공식으로 계산됩니다: 이를 통해 입자의 개수와 밀도를 정량적으로 측정할 수 있습니다.



예시:

깨끗한 공기에서 LPO는 짧고, 먼지가 많은 환경에서는 LPO가 길어지는 패턴을 보입니다. 예를 들어, 깨끗한 실내에서는 LPO가 약 10%일 수 있지만, 담배 연기나 먼지가 많은 환경에서는 LPO가 50% 이상 증가합니다.

---

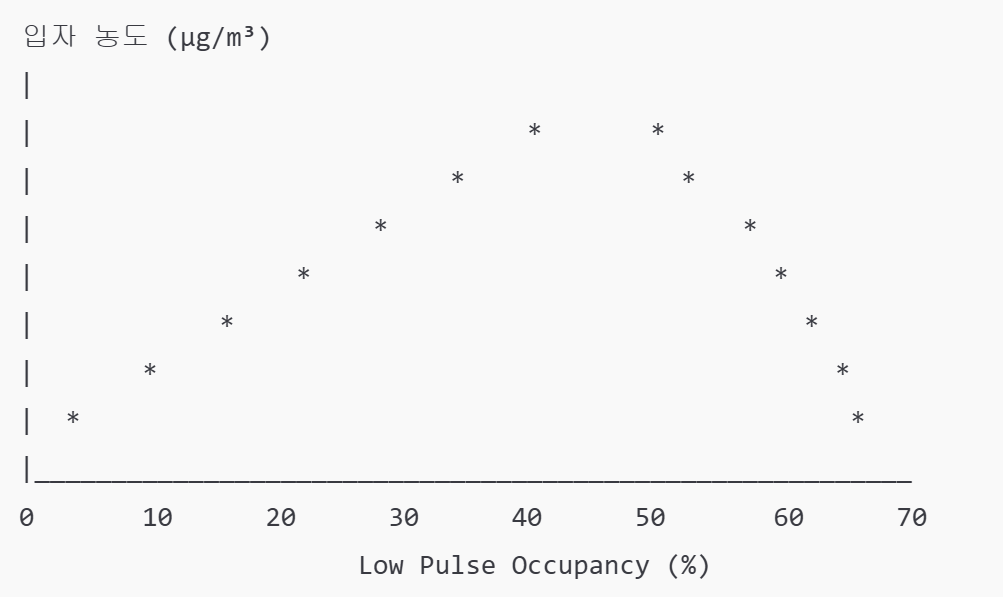

그래프: DSM501A의 Low Pulse Occupancy와 입자 농도의 관계

그래프는 Low Pulse Occupancy(LPO)와 입자 농도(농도 µg/m³) 간의 관계를 보여줍니다.

1. X축: Low Pulse Occupancy (%)
2. Y축: 입자 농도 (µg/m³)

그래프 해석:

• LPO가 0에 가까운 경우, 공기 중 입자가 거의 없으며 농도가 낮음을 나타냅니다.
• LPO가 증가할수록 입자의 농도가 기하급수적으로 증가하며, 오염도가 높아지는 것을 보여줍니다.

이와 같은 그래프는 DSM501A 센서의 출력 신호를 해석하고, 공기질 상태를 시각적으로 표현하는 데 유용합니다.

---

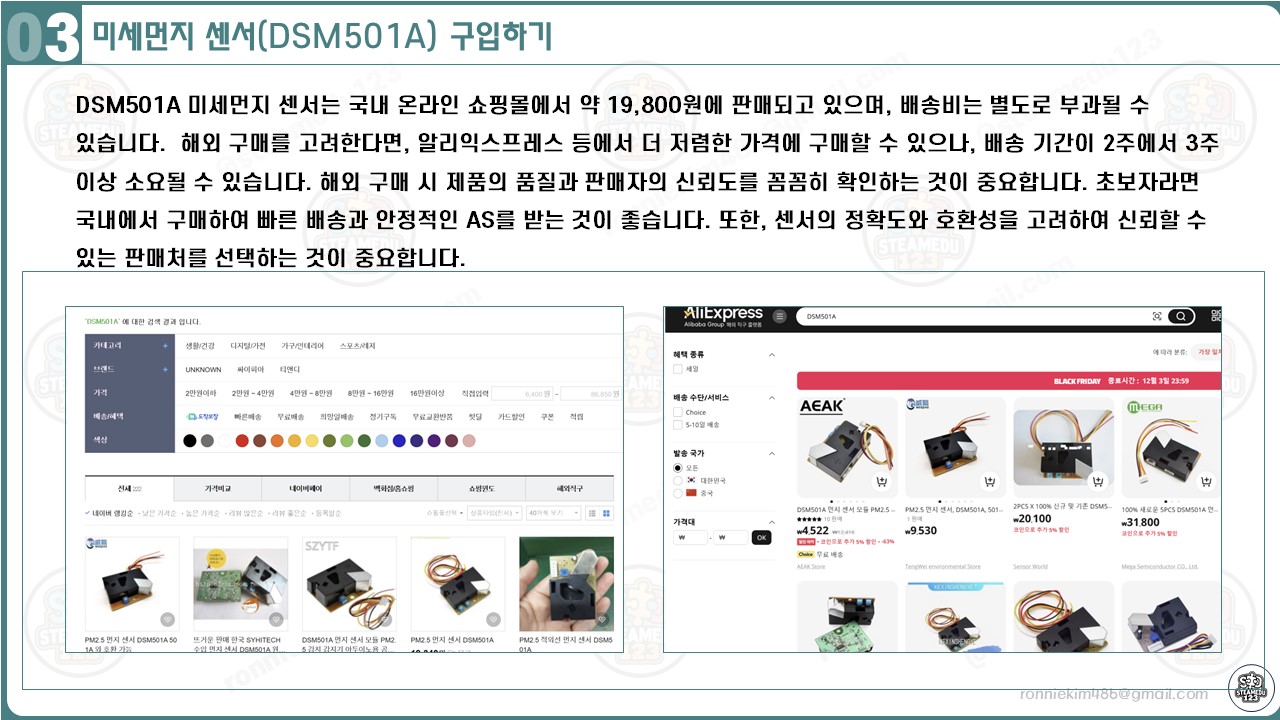

3. DSM501A 미세먼지 센서 구입하기



DSM501A 미세먼지 센서는 국내 온라인 쇼핑몰에서 약 19,800원에 판매되고 있으며, 배송비는 별도로 부과될 수 있습니다.   해외 구매를 고려한다면, 알리익스프레스 등에서 더 저렴한 가격에 구매할 수 있으나, 배송 기간이 2주에서 3주 이상 소요될 수 있습니다. 해외 구매 시 제품의 품질과 판매자의 신뢰도를 꼼꼼히 확인하는 것이 중요합니다. 초보자라면 국내에서 구매하여 빠른 배송과 안정적인 AS를 받는 것이 좋습니다. 또한, 센서의 정확도와 호환성을 고려하여 신뢰할 수 있는 판매처를 선택하는 것이 중요합니다



---

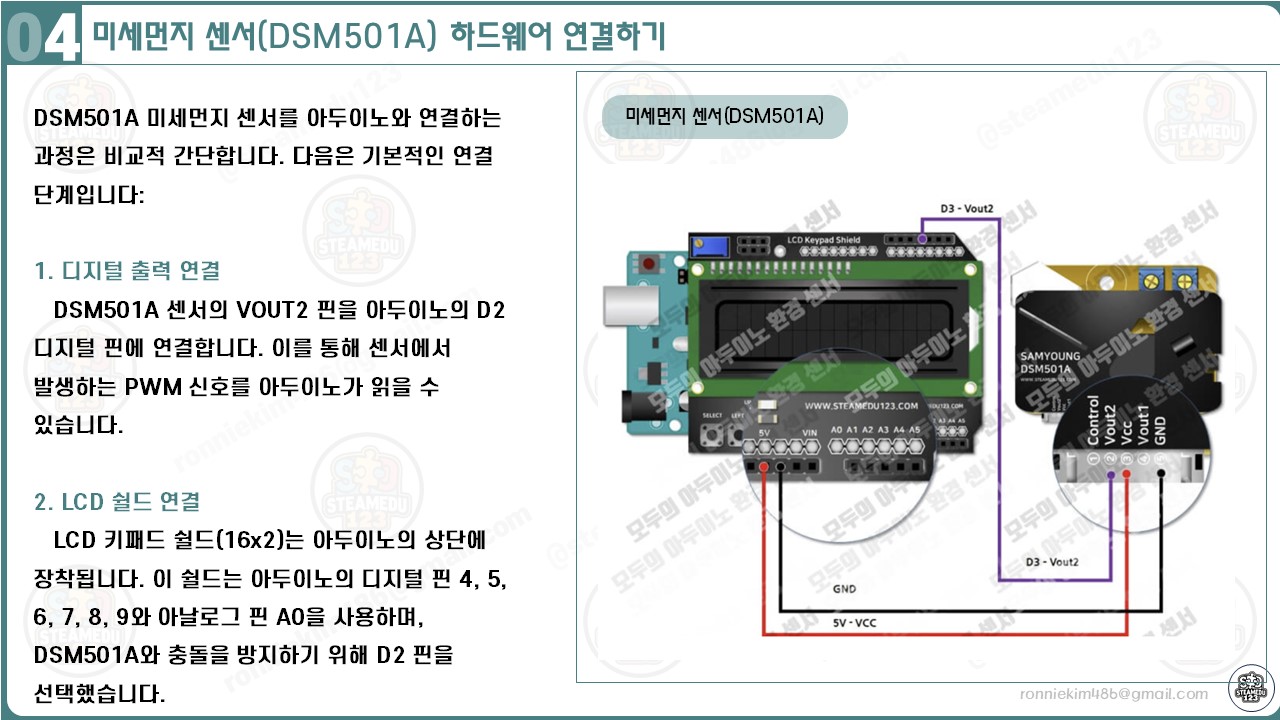

4. DSM501A 미세먼지 센서 하드웨어 연결하기

DSM501A 미세먼지 센서의 VOUT2 핀을 아두이노의 디지털 핀 D3에 연결하려는 경우, LCD 키패드 쉴드가 D3 핀을 사용하는지 확인해야 합니다. 일부 LCD 키패드 쉴드는 D3 핀을 백라이트 제어 등 특정 기능에 할당할 수 있으므로, 핀 충돌이 발생할 수 있습니다. 이러한 충돌을 방지하기 위해 DSM501A의 VOUT2 핀을 아두이노의 사용 가능한 다른 디지털 핀, 예를 들어 D2에 연결하는 것이 좋습니다. 이렇게 하면 LCD 키패드 쉴드와 DSM501A 센서 간의 핀 충돌을 방지할 수 있습니다. 또한, 센서의 VCC 핀은 아두이노의 5V 핀에, GND 핀은 아두이노의 GND 핀에 연결해야 합니다. LCD 키패드 쉴드는 아두이노 우노 보드의 디지털 핀 4, 5, 6, 7, 8, 9를 사용하며, 아날로그 핀 A0은 키패드 입력을 위해 사용됩니다. 따라서, DSM501A 센서를 D2 핀에 연결하면 이러한 핀들과의 충돌을 피할 수 있습니다. 마지막으로, 코드에서 DSM501A 센서의 데이터 핀을 D2로 설정하여 올바르게 동작하도록 해야 합니다.







DSM501A 미세먼지 센서의 VOUT2 핀을 아두이노의 디지털 핀 D3에 연결하는 것은 일반적인 방법입니다. 그러나 LCD 키패드 쉴드가 D3 핀을 사용한다면, 핀 충돌이 발생하여 예상치 못한 동작이 나타날 수 있습니다. 따라서 DSM501A의 VOUT2 핀을 아두이노의 다른 사용 가능한 디지털 핀, 예를 들어 D2에 연결하는 것이 좋습니다. 이렇게 하면 LCD 쉴드와 DSM501A 센서 간의 핀 충돌을 방지할 수 있습니다.



하드웨어 연결 방법:

• DSM501A 센서와 아두이노 연결:
  • VOUT2 핀 → 아두이노 D2 핀
  • VCC 핀 → 아두이노 5V 핀
  • GND 핀 → 아두이노 GND 핀
• LCD 키패드 쉴드와 아두이노 연결:
  • LCD 키패드 쉴드를 아두이노에 직접 장착

주의사항:

• 핀 충돌 방지: LCD 키패드 쉴드가 사용하는 핀과 DSM501A 센서의 출력 핀이 겹치지 않도록 주의해야 합니다.
• 코드 수정: DSM501A 센서의 출력 핀을 변경했다면, 코드 내에서 해당 핀 번호를 수정해야 합니다.

이러한 연결 방식을 통해 아두이노, LCD 키패드 쉴드, DSM501A 센서를 함께 사용할 수 있으며, 각 장치의 기능을 원활하게 활용할 수 있습니다.



---



DSM501A 미세먼지 센서의 VOUT1, VOUT2, Control 1 핀은 각각의 기능을 가지고 있으며, 센서의 동작을 제어하거나 데이터를 출력하는 데 사용됩니다. 아래는 각 핀의 역할과 특징입니다.

---

1. VOUT1 (출력 1)

• 역할:
  • VOUT1은 센서가 감지한 먼지 농도를 출력하는 핀 중 하나로, 2.5µm 이상의 입자를 감지하는 데 사용됩니다.
  • VOUT2에 비해 **감도가 낮으며, 더 큰 입자(2.5µm 이상)**를 감지하도록 설정되어 있습니다.
• 특징:
  • VOUT1은 조정 가능한 출력 핀으로, Control 1 핀을 통해 민감도를 조절할 수 있습니다.
  • 감지할 입자의 크기를 2.5µm 이상으로 설정하거나, 필요에 따라 민감도를 조정하여 원하는 크기의 입자만 감지할 수 있습니다.

---

2. VOUT2 (출력 2)

• 역할:
  • VOUT2는 센서의 주된 출력 핀으로, 1µm 이상의 입자를 감지합니다.
  • 기본적으로 고감도 설정이 적용되어, 더 작은 입자를 감지하는 데 최적화되어 있습니다.
• 특징:
  • VOUT2는 VOUT1보다 감도가 약 2.5배 높습니다.
  • 이 핀은 공기 중의 미세먼지 농도를 정밀하게 측정할 때 사용됩니다.

---

3. Control 1 (제어 핀)

• 역할:
  • Control 1은 VOUT1 핀의 민감도를 조정하는 데 사용됩니다.
  • 외부 저항을 연결하여 VOUT1의 감도(감지할 입자의 크기)를 사용자 환경에 맞게 조절할 수 있습니다.
• 특징:
  • 저항 값을 변경함으로써 VOUT1이 감지할 입자 크기를 조정할 수 있습니다.
    • 저항값 없음(open): 기본 민감도 (2.5µm 이상의 입자 감지)
    • 27kΩ 저항: VOUT1의 감도를 VOUT2와 동일하게 설정 (1µm 이상의 입자 감지)
    • 100kΩ 저항: 민감도가 절반으로 줄어듦 (더 큰 입자만 감지)



---

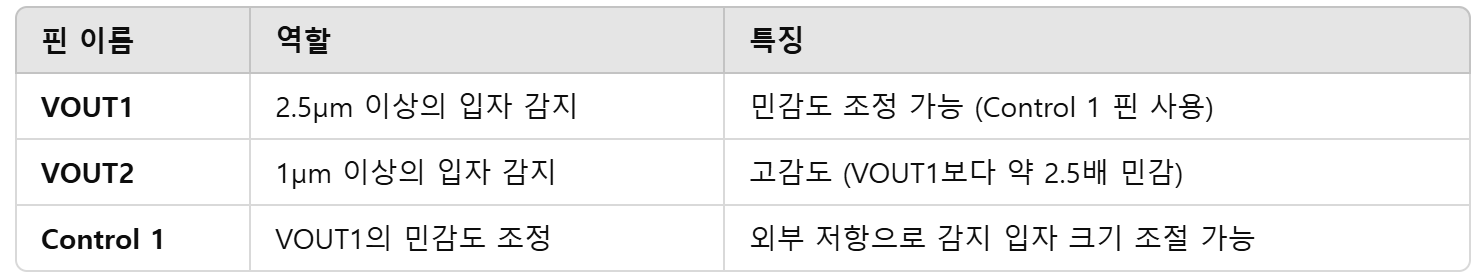

비교 표: VOUT1, VOUT2, Control 1 핀 기능









이 핀들을 조합하여 DSM501A 센서는 다양한 입자 크기와 농도를 효과적으로 감지할 수 있으며, 사용자는 원하는 응용 환경에 따라 핀의 민감도를 설정할 수 있습니다.

---

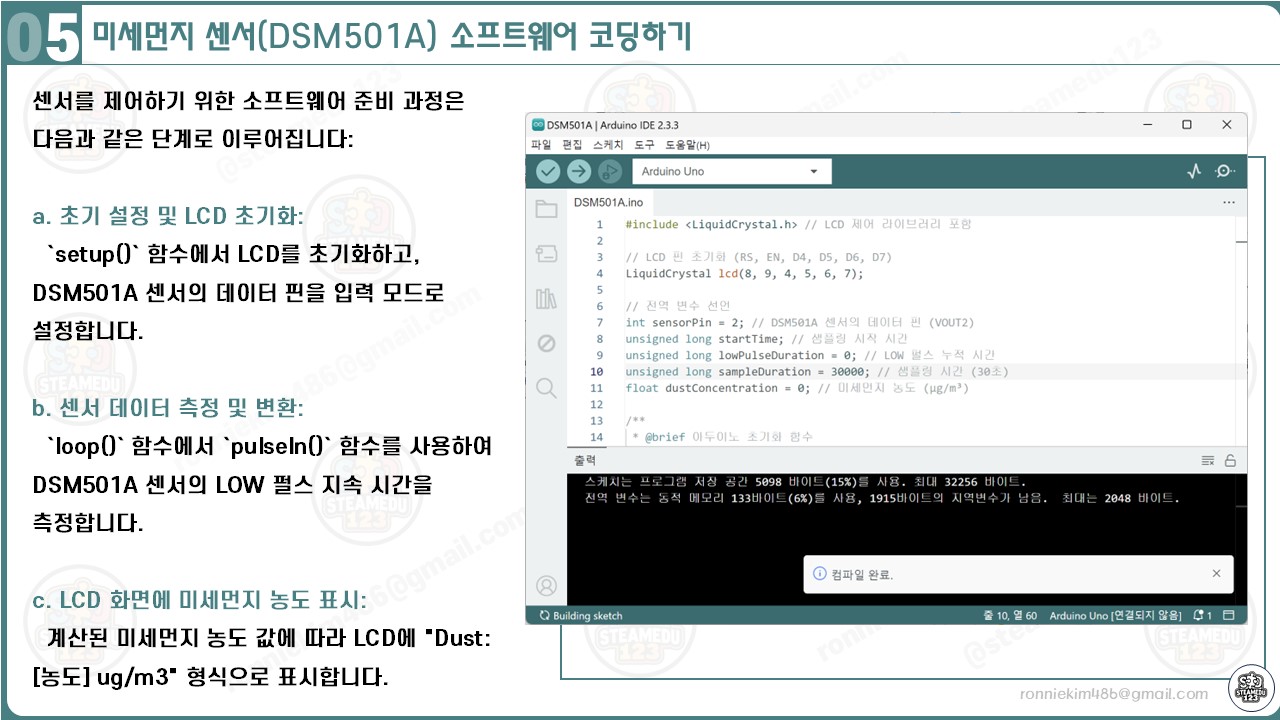

5. DSM501A 미세먼지 센서 소프트웨어 코딩하기



센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다

---

1. 아두이노

01 연결

- 아두이노와 PC 연결

- 아두이노 IDE 실행

- 메뉴 → 툴 → 보드:아두이노 UNO 확인

- 메뉴 → 스케치 → 확인/컴파일



02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행합니다.



03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 합니다.



04 동작 확인

센서의 동작을 확인할 수 있습니다.



---

2. 코드 설명

아두이노, DSM501A 미세먼지 센서, LCD 쉴드(16x2)의 제어 코드가 동작하는 방식은 아래와 같은 단계로 진행됩니다. 각각의 단계는 코드와 연결된 함수와 로직을 중심으로 설명됩니다.

#include <LiquidCrystal.h> // LCD 제어 라이브러리 포함

// LCD 핀 초기화 (RS, EN, D4, D5, D6, D7)
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

// 전역 변수 선언
int sensorPin = 2; // DSM501A 센서의 데이터 핀 (VOUT2)
unsigned long startTime; // 샘플링 시작 시간
unsigned long lowPulseDuration = 0; // LOW 펄스 누적 시간
unsigned long sampleDuration = 30000; // 샘플링 시간 (30초)
float dustConcentration = 0; // 미세먼지 농도 (µg/m³)

/**
 * @brief 아두이노 초기화 함수
 * @note 센서 핀 및 LCD를 초기화합니다.
 */
void setup() {
  lcd.begin(16, 2); // 16x2 LCD 초기화
  lcd.setCursor(0, 0);
  lcd.print("Initializing..."); // 초기 메시지 출력
  pinMode(sensorPin, INPUT); // DSM501A 데이터 핀을 입력 모드로 설정
  startTime = millis(); // 현재 시간을 시작 시간으로 설정
}

/**
 * @brief 메인 루프 함수
 * @note 센서 데이터를 읽고 LCD에 결과를 표시합니다.
 */
void loop() {
  readDustSensor(); // 센서 데이터 읽기 및 농도 계산
  delay(1000); // 1초 대기 (LCD 업데이트 주기)
}

/**
 * @brief DSM501A 데이터를 읽고 농도를 계산하는 함수
 * @note LOW 펄스 지속 시간을 기반으로 미세먼지 농도를 계산합니다.
 */
void readDustSensor() {
  unsigned long pulseDuration = pulseIn(sensorPin, LOW); // LOW 펄스 지속 시간 측정
  lowPulseDuration += pulseDuration; // LOW 펄스 누적

  if ((millis() - startTime) >= sampleDuration) { // 샘플링 시간이 경과하면
    float pulseRatio = lowPulseDuration / (sampleDuration * 10.0); // LOW 펄스 비율 계산
    dustConcentration = calculateDustConcentration(pulseRatio); // 농도 계산 함수 호출
    lowPulseDuration = 0; // 누적 LOW 펄스 시간 초기화
    startTime = millis(); // 샘플링 시작 시간 재설정
  }

  updateLCD(dustConcentration); // LCD 화면 업데이트
}

/**
 * @brief LOW 펄스 비율을 기반으로 미세먼지 농도를 계산하는 함수
 * @param pulseRatio LOW 펄스 비율
 * @return 계산된 미세먼지 농도 (µg/m³)
 */
float calculateDustConcentration(float pulseRatio) {
  return (1.1 * pow(pulseRatio, 3)) - (3.8 * pow(pulseRatio, 2)) + (520 * pulseRatio) + 0.62;
}

/**
 * @brief LCD에 미세먼지 농도를 표시하는 함수
 * @param concentration 계산된 미세먼지 농도 (µg/m³)
 * @note LCD에 "Analyzing..." 또는 농도를 표시합니다.
 */
void updateLCD(float concentration) {
  lcd.setCursor(0, 0);
  lcd.print("DSM501A Sensor"); // 센서 이름 표시

  lcd.setCursor(0, 1);
  if (concentration == 0) { // 농도가 0일 경우
    lcd.print("Analyzing...    "); // 분석 중 메시지
  } else {
    lcd.print("Dust: ");
    lcd.print(concentration, 0); // 소수점 없이 농도 값 표시
    lcd.print(" ug/m3  "); // 단위 표시
  }
}





DSM501A 센서, 아두이노, LCD 쉴드(16x2)를 활용한 시스템의 동작 순서와 코드 구성 설명

---

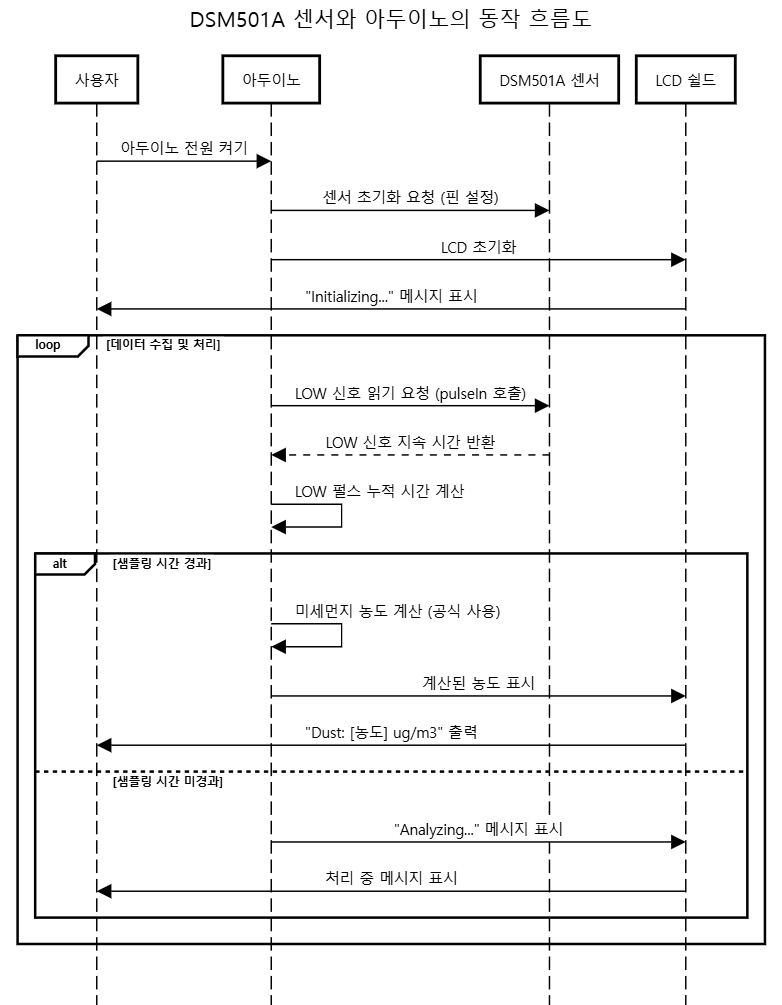

시퀀스 다이어그램 동작 설명





1. 초기화 단계:
   • 사용자가 아두이노를 전원에 연결하면 센서와 LCD 초기화가 진행됩니다.
   • LCD에는 "Initializing..." 메시지가 표시됩니다.
2. 데이터 수집 및 처리:
   • 아두이노는 pulseIn()을 호출하여 DSM501A 센서에서 LOW 신호 지속 시간을 읽습니다.
   • 샘플링 시간이 경과한 경우, 누적된 LOW 신호 시간을 기반으로 미세먼지 농도를 계산하고 LCD에 출력합니다.
   • 샘플링 시간이 경과하지 않은 경우, "Analyzing..." 메시지가 표시됩니다.
3. 출력 및 반복:
   • 계산된 농도 값은 "Dust: [농도] ug/m3" 형식으로 사용자에게 표시됩니다.
   • 위의 과정은 루프(loop) 함수에 의해 지속적으로 반복됩니다.

이 코드를 시퀀스 다이어그램 사이트에 입력하면 DSM501A의 동작 흐름을 시각적으로 확인할 수 있습니다.



---

동작 순서 및 코드 구성



1. 시스템 초기화

• 동작 설명:
  • 시스템이 전원을 켜면, 초기화 과정이 실행됩니다.
  • 아두이노는 DSM501A 센서 핀의 모드를 입력 모드로 설정하고, LCD 쉴드(16x2)의 화면을 초기화하여 사용자와의 첫 인터페이스를 준비합니다.
• 관련 코드 로직:
  • setup() 함수에서 실행.
  • DSM501A의 데이터 핀(sensorPin)은 입력 모드로 설정되고, LCD는 "Initializing..." 메시지를 표시합니다.
• 맥락:
  • 이 과정은 시스템의 기본 준비 단계이며, 센서 및 디스플레이와의 안정적인 통신을 보장합니다.

---

2. 센서 데이터 읽기

• 동작 설명:
  • DSM501A 센서에서 미세먼지 데이터를 읽기 위해 pulseIn() 함수를 사용하여 LOW 펄스 지속 시간을 측정합니다.
  • 측정된 데이터를 누적하여 미세먼지 농도를 계산하는 데 사용됩니다.
• 관련 코드 로직:
  • readDustSensor() 함수에서 실행.
  • LOW 신호를 읽고, 누적 시간(lowPulseDuration)을 업데이트.
• 맥락:
  • 이 단계는 DSM501A 센서에서 나오는 PWM 신호를 해석하여 공기 중 입자 농도를 분석하는 핵심 과정입니다.

---

3. 미세먼지 농도 계산

• 동작 설명:
  • 샘플링 시간이 경과하면(기본값 30초) 누적된 LOW 펄스 시간을 사용해 **LOW 펄스 비율(LPO)**를 계산합니다.
  • 계산된 LPO를 이용하여 공식에 따라 미세먼지 농도를 계산합니다.
• 관련 코드 로직:
  • calculateDustConcentration() 함수에서 실행.
  • LPO 값을 기반으로 농도를 계산하며, 공식은 DSM501A 데이터시트의 권장 공식을 따릅니다.
• 맥락:
  • 센서가 감지한 데이터를 해석하여 사람이 이해할 수 있는 공기질 정보를 제공합니다.

---

4. LCD에 데이터 표시

• 동작 설명:
  • 계산된 농도를 LCD에 표시합니다. 데이터가 아직 준비되지 않았다면 "Analyzing..." 메시지를 출력하고, 데이터가 준비되면 농도와 단위를 함께 표시합니다.
  • LCD는 농도가 업데이트될 때만 화면을 갱신하여 깜빡임을 최소화합니다.
• 관련 코드 로직:
  • updateLCD() 함수에서 실행.
  • LCD 화면을 초기화하거나 업데이트하여 사용자에게 실시간 농도 정보를 제공합니다.
• 맥락:
  • 이 단계는 사용자와의 인터페이스를 제공하며, 공기질 데이터를 직관적으로 전달합니다.

---

5. 반복 수행

• 동작 설명:
  • 메인 루프(loop())에서 센서 데이터를 읽고 농도를 계산하고 LCD에 표시하는 과정을 반복합니다.
  • 1초마다 업데이트되며, 30초마다 샘플링이 완료되어 농도가 갱신됩니다.
• 관련 코드 로직:
  • loop() 함수는 메인 제어 흐름으로, 위의 모든 단계를 순차적으로 실행하고 주기적으로 반복합니다.
• 맥락:
  • 이 반복 구조는 센서 데이터를 지속적으로 업데이트하여 실시간 모니터링을 가능하게 합니다.

---

동작 요약

1. 초기화 단계: 시스템 준비(setup()).
2. 데이터 수집: LOW 펄스 시간을 측정(readDustSensor()).
3. 농도 계산: 누적 데이터를 기반으로 농도를 계산(calculateDustConcentration()).
4. 데이터 표시: LCD에 실시간 농도 정보 표시(updateLCD()).
5. 반복 수행: 위 단계를 loop()에서 반복.

이 동작 순서는 미세먼지 센서 데이터를 실시간으로 수집, 처리, 표시하기 위해 설계되었으며, 사용자 친화적인 환경에서 안정적으로 작동할 수 있도록 구성되었습니다.









DSM501A 센서, 아두이노, LCD 쉴드(16x2) 동작 예시

1. 시스템 초기화
   • LCD 화면에 다음과 같이 표시됩니다:
     DSM501A Sensor Initializing...
   • 초기화가 완료되면 센서 데이터 읽기 단계로 진행합니다.
2. 센서 데이터 읽기 중
   • 공기 중 입자가 감지되지 않은 상태에서는 LOW 펄스 지속 시간이 짧고 농도는 0에 가까움.
   • 예시:
     DSM501A Sensor Analyzing...
3. 농도 계산 및 표시
   • 공기 중 먼지 농도가 높아지면 LCD 화면에 농도가 표시됩니다.
   • 먼지 농도가 35µg/m³일 경우:


     DSM501A Sensor

     Dust: 35 ug/m3
4. 샘플링 주기 종료
   • 30초 간격으로 새로운 데이터를 갱신하며, LCD 화면도 업데이트됩니다.
   • 먼지 농도가 78µg/m³로 증가한 경우:


     DSM501A Sensor

     Dust: 78 ug/m3
5. 안정적인 환경
   • 공기가 깨끗하여 농도가 0에 가까운 경우:


     DSM501A Sensor

     Dust: 0 ug/m3

이와 같은 방식으로 시스템은 실시간으로 미세먼지 농도를 감지하고 LCD 화면에 표시합니다.



---





6. DSM501A 미세먼지 센서 동작 확인

DSM501A 센서가 올바르게 동작하는지 확인하기 위해, 시리얼 모니터와 LCD 화면에서 출력된 농도 값을 관찰합니다. 센서 주변 환경을 변화시켜, 먼지가 많은 환경에서 농도 값이 상승하고 청정한 환경에서 값이 하락하는지 테스트합니다. 문제가 발생하면 센서와 아두이노 간의 연결 상태를 점검하고, 코드 로직을 확인하며, 전원 공급 상태도 확인합니다. 정상적으로 동작하면 센서는 환경 변화를 정확히 감지하여 공기질 데이터를 제공합니다









1. 시리얼 모니터를 통한 데이터 확인: 아두이노 IDE의 시리얼 모니터를 열어 센서로부터 수집된 미세먼지 농도 값이 실시간으로 출력되는지 확인합니다. 정상적인 경우, μg/m³ 단위의 농도 값이 주기적으로 표시되어야 합니다.
2. LCD 화면 확인: LCD에 "DUST: [농도 값] ug/m³" 형식으로 미세먼지 농도가 표시되는지 확인합니다. 만약 "Analyzing ...." 메시지가 지속적으로 나타난다면, 센서 데이터 수집에 문제가 있을 수 있으므로 연결 상태와 코드 로직을 점검해야 합니다.
3. 센서 주변 환경 변화 테스트: 센서 주변에 향을 피우거나 먼지를 발생시켜 농도 값이 상승하는지, 그리고 청정한 공기 환경에서 농도 값이 하락하는지를 관찰합니다. 이러한 변화를 통해 센서가 환경 변화를 정확히 감지하는지 확인할 수 있습니다.
4. 문제 해결 팁:
   • 연결 상태 점검: 센서와 아두이노 간의 전원 및 데이터 핀 연결이 올바른지 확인합니다.
   • 코드 검토: 센서 초기화 및 데이터 읽기 함수가 정확히 구현되었는지 확인합니다.
   • 전원 공급 확인: 센서에 안정적인 전원이 공급되고 있는지 확인합니다.

이러한 과정을 통해 DSM501A 센서의 정상 동작을 확인하고, 실시간으로 공기질 상태를 모니터링할 수 있습니다.

---





7. 마무리



DSM501A 센서를 통해 공기 중 미세먼지 농도를 실시간으로 모니터링하는 경험은 환경 데이터 수집의 기초를 다질 수 있는 프로젝트였습니다. 이 경험을 바탕으로 IoT 기반의 공기질 모니터링 시스템이나 자동 환기 시스템 등으로 확장할 수 있습니다. 특히, 센서 데이터를 활용한 응용 기술은 환경 개선과 관련된 다양한 프로젝트에 기여할 수 있습니다. 이 프로젝트는 초보자들에게 센서 활용과 데이터 시각화의 첫걸음을 제공하며, 실질적인 문제 해결 능력을 키우는 데 유용합니다.





DSM501A 미세먼지 센서를 활용한 이번 프로젝트를 통해 공기질 모니터링 시스템의 기본 개념과 구현 방법을 익힐 수 있었습니다. 센서를 통해 실시간으로 미세먼지 농도를 측정하고, LCD를 통해 직관적으로 데이터를 확인하는 경험은 아두이노를 활용한 환경 모니터링의 기초를 다지는 데 큰 도움이 됩니다.

이제 이러한 지식을 바탕으로 다음과 같은 확장 프로젝트를 고려해볼 수 있습니다:

• IoT 기반 공기질 모니터링 시스템 구축: Wi-Fi 모듈을 추가하여 측정된 데이터를 클라우드 서버에 전송하고, 스마트폰 앱을 통해 실시간으로 공기질을 모니터링할 수 있는 시스템을 개발할 수 있습니다.
• 자동 환기 시스템 연동: 미세먼지 농도가 일정 수준 이상일 때 자동으로 환기팬을 작동시키는 시스템을 구축하여 실내 공기질을 개선할 수 있습니다.

이러한 확장 프로젝트를 통해 보다 발전된 환경 모니터링 시스템을 구현하고, 실생활에 적용할 수 있을 것입니다.



































---
