[아두이노][센서] DS18B20 방수 온도 센서를 활용한 실시간 온도 모니터링 프로젝트!

DS18B20 방수 온도 센서는 정확하고 내구성 있는 온도 측정 도구입니다. 간단한 배선과 코드를 통해 온도를 읽을 수 있으며, 다양한 프로젝트에 응용할 수 있습니다. 이 가이드는 아두이노 초보자가 쉽게 따라 할 수 있도록 단계별로 설명하였습니다.



목차







---

 [아두이노][온도 센서] 실내외 온도 측정! DS18B20 방수온도 센서로 간편하게 온도 확인하기!

DS18B20 방수 온도 센서를 활용하여 실시간 온도 측정 시스템을 구축하는 과정을 다루었습니다. 이 프로젝트에서는 아두이노 보드와 LCD 키패드 쉴드를 사용하여 센서 데이터를 읽고 디스플레이에 표시하는 방법을 배웠습니다. DS18B20의 1-Wire 통신 방식은 연결 핀을 최소화하면서도 다중 센서 연결을 가능하게 해줍니다. LCD를 통해 센서 데이터를 실시간으로 표시하여 사용자 경험을 개선하였으며, 센서 연결 상태와 데이터 오류를 처리하는 방법도 다루었습니다. 이 시스템은 환경 모니터링, 스마트 홈 제어, 산업 자동화 등 다양한 응용 분야로 확장할 수 있습니다.

---

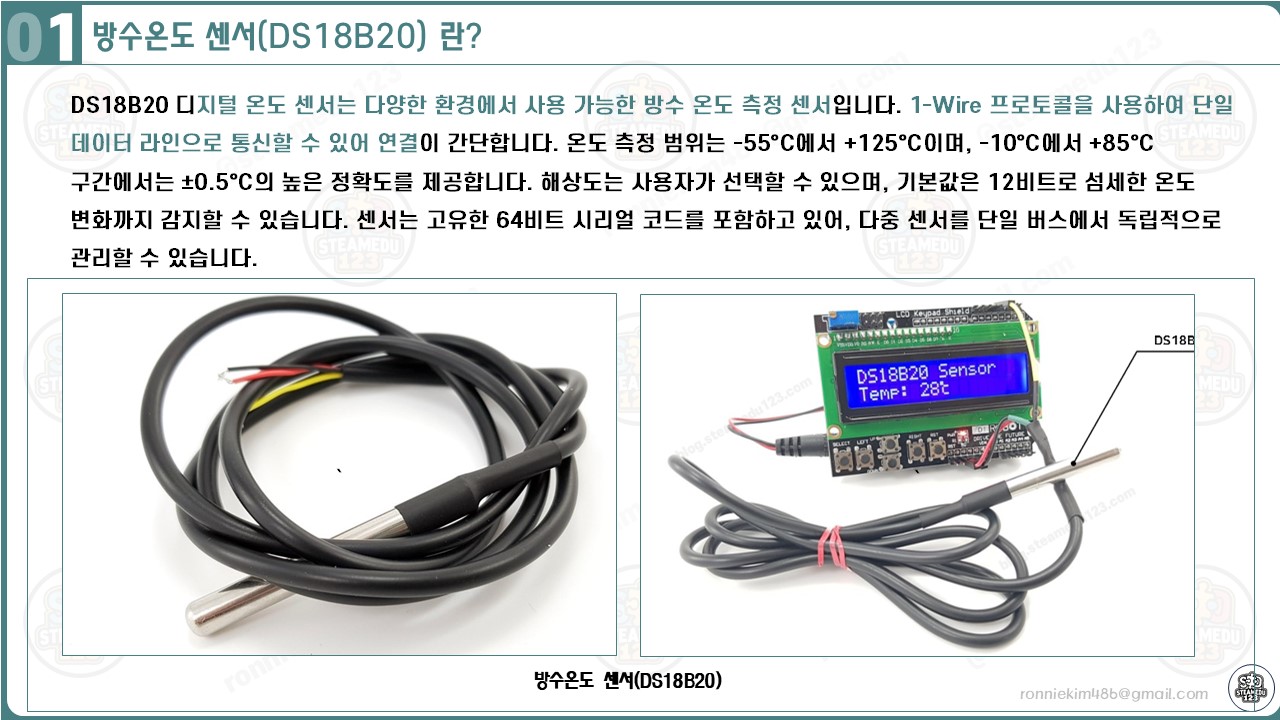

1. DS18B20 방수온도 센서란?



DS18B20 디지털 온도 센서는 다양한 환경에서 사용 가능한 방수 온도 측정 센서입니다. 1-Wire 프로토콜을 사용하여 단일 데이터 라인으로 통신할 수 있어 연결이 간단합니다. 온도 측정 범위는 -55°C에서 +125°C이며, -10°C에서 +85°C 구간에서는 ±0.5°C의 높은 정확도를 제공합니다. 해상도는 사용자가 선택할 수 있으며, 기본값은 12비트로 섬세한 온도 변화까지 감지할 수 있습니다. 센서는 고유한 64비트 시리얼 코드를 포함하고 있어, 다중 센서를 단일 버스에서 독립적으로 관리할 수 있습니다. 외부 전원 공급 또는 데이터 라인을 통해 전원을 얻는 기생 전원 모드를 지원해 유연한 전력 옵션을 제공합니다. 알람 설정 기능을 통해 사용자 정의 임계 온도에서 경고를 받을 수 있습니다. 방수 설계로 인해 실외 및 액체 환경에서도 안전하게 사용 가능합니다. 주로 환경 모니터링, HVAC 시스템, 산업 장비 제어 등에서 활용되며, 초보자도 쉽게 다룰 수 있는 센서입니다. 작고 효율적인 설계로 인해 소형 IoT 및 스마트 홈 프로젝트에서도 인기를 끌고 있습니다.









DS18B20 디지털 온도 센서는 정밀한 온도 측정을 제공하며, 방수 기능을 포함해 다양한 환경에서 활용할 수 있습니다. 이 센서는 1-Wire 프로토콜을 기반으로 작동하며, 단일 데이터 라인을 통해 통신할 수 있어 연결이 간단합니다. 주요 특징은 다음과 같습니다:

• 온도 측정 범위: -55°C ~ +125°C
• 정확도: -10°C ~ +85°C에서 ±0.5°C
• 사용자 정의 가능 해상도: 9비트에서 12비트까지 선택 가능 (기본 12비트)
• 고유한 64비트 시리얼 코드: 하나의 버스에서 여러 개의 센서를 제어 가능
• 알람 기능: 사용자 정의 가능한 고온/저온 경고 설정
• 전원 옵션: 외부 전원 공급 또는 데이터 라인 기반 "기생 전원" 사용 가능

DS18B20은 소형화된 설계와 방수 기능으로 인해 환경 모니터링, HVAC 시스템, 산업용 장비 모니터링, 스마트 홈 시스템 등 다양한 애플리케이션에서 널리 사용됩니다. 특히, 기생 전원 모드를 통해 외부 전원을 줄일 수 있어 원격 위치나 배터리 기반 프로젝트에 적합합니다.



---

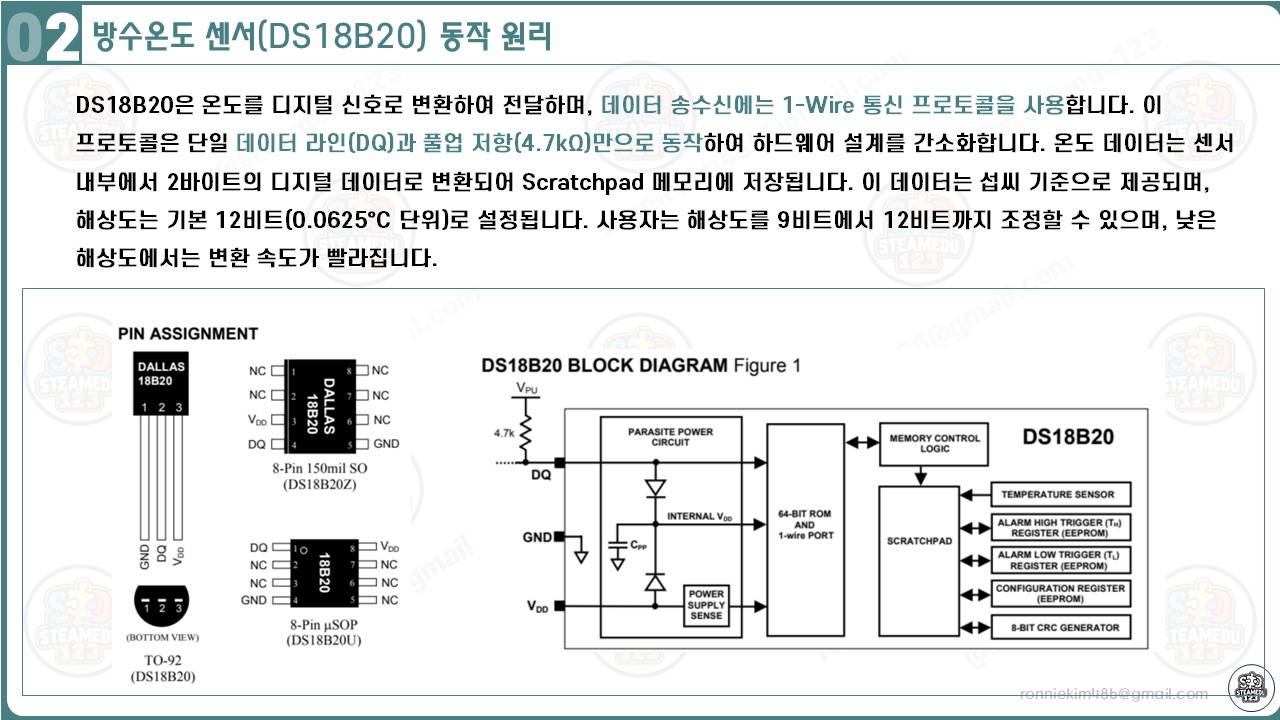

2. DS18B20 방수온도 센서의 동작 원리

DS18B20은 온도를 디지털 신호로 변환하여 전달하며, 데이터 송수신에는 1-Wire 통신 프로토콜을 사용합니다. 이 프로토콜은 단일 데이터 라인(DQ)과 풀업 저항(4.7kΩ)만으로 동작하여 하드웨어 설계를 간소화합니다. 온도 데이터는 센서 내부에서 2바이트의 디지털 데이터로 변환되어 Scratchpad 메모리에 저장됩니다. 이 데이터는 섭씨 기준으로 제공되며, 해상도는 기본 12비트(0.0625°C 단위)로 설정됩니다. 사용자는 해상도를 9비트에서 12비트까지 조정할 수 있으며, 낮은 해상도에서는 변환 속도가 빨라집니다. 전원은 외부 전원 공급 모드 또는 데이터 라인을 통한 기생 전원 모드를 선택할 수 있습니다. 기생 전원 모드는 VDD 핀을 GND에 연결하여 작동하며, 전력이 필요한 작업 중에는 데이터 라인을 통해 추가 전원을 얻습니다. 센서의 알람 기능은 사용자가 정의한 온도 상한/하한 값을 초과할 때 경고를 표시합니다. 모든 데이터 전송은 센서의 고유 64비트 시리얼 코드로 식별되어 여러 센서를 한 버스에서 제어할 수 있습니다. DS18B20은 간단한 통신 구조로 초보자와 전문가 모두에게 적합한 온도 센싱 솔루션입니다.







DS18B20의 동작 원리는 온도를 디지털 신호로 변환하여 전달하는 방식입니다. 내부적으로는 온도 센서, 데이터 저장 메모리(Scratchpad), 64비트 ROM 코드 등이 포함되어 있으며, 1-Wire 통신 프로토콜을 통해 제어됩니다.

1. 1-Wire 통신 프로토콜:
   • 1-Wire는 단일 데이터 라인과 GND만으로 통신하는 방식입니다.
   • 센서는 데이터 라인(DQ)을 통해 전송/수신하며, 외부 풀업 저항(4.7kΩ)을 필요로 합니다.
2. 온도 데이터 처리:
   • 온도는 2바이트 데이터로 변환되어 센서 내부의 Scratchpad 메모리에 저장됩니다.
   • 이 데이터는 섭씨 기준으로 제공되며, 화씨 변환이 필요한 경우 추가 계산이 필요합니다.
3. 전원 공급 옵션:
   • 외부 전원 모드: 센서의 VDD 핀에 3.0V ~ 5.5V 전원을 공급.
   • 기생 전원 모드: 데이터 라인에서 전원을 공급받아 동작하며, VDD 핀은 GND에 연결.
4. 알람 기능:
   • 사용자가 설정한 임계값(상한/하한)과 온도를 비교하여 알람 상태를 설정.
   • 알람 상태는 DS18B20의 내부 플래그로 표시되며, Alarm Search Command를 통해 확인 가능합니다.
5. 해상도 및 변환 시간:
   • 센서는 사용자가 원하는 해상도로 설정할 수 있으며, 12비트 해상도 기준 최대 750ms의 변환 시간이 필요합니다.
   • 해상도가 낮아질수록 변환 속도는 빨라집니다.

DS18B20은 설계가 간단하면서도 고성능의 온도 센싱 솔루션을 제공합니다. 1-Wire 프로토콜은 추가적인 제어 핀이 필요하지 않아 초보자에게도 적합하며, 다중 센서 연결이 가능해 확장성도 뛰어납니다.







DS18B20.pdf

0.29MB

---

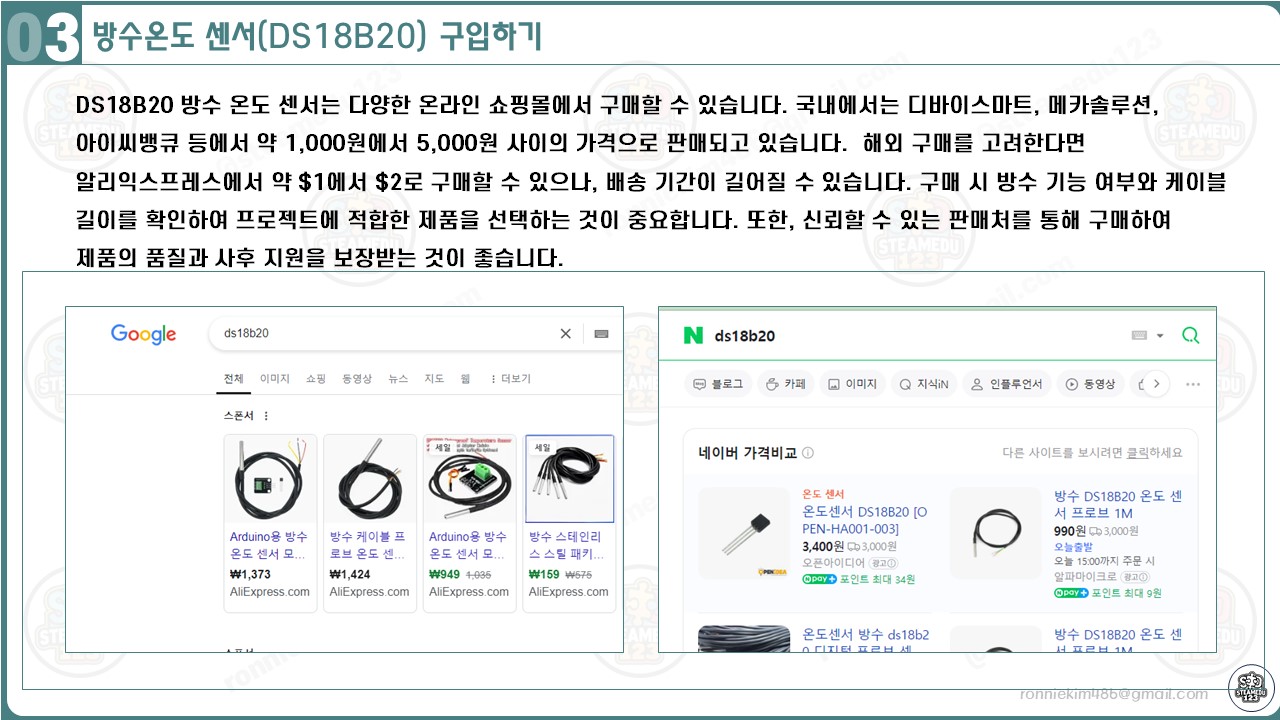

3. DS18B20 방수온도 센서 구입하기



DS18B20 방수 온도 센서는 다양한 온라인 쇼핑몰에서 구매할 수 있습니다. 국내에서는 디바이스마트, 메카솔루션, 아이씨뱅큐 등에서 약 1,000원에서 5,000원 사이의 가격으로 판매되고 있습니다.

해외 구매를 고려한다면 알리익스프레스에서 약 $1에서 $2로 구매할 수 있으나, 배송 기간이 길어질 수 있습니다. 구매 시 방수 기능 여부와 케이블 길이를 확인하여 프로젝트에 적합한 제품을 선택하는 것이 중요합니다. 또한, 신뢰할 수 있는 판매처를 통해 구매하여 제품의 품질과 사후 지원을 보장받는 것이 좋습니다.



---

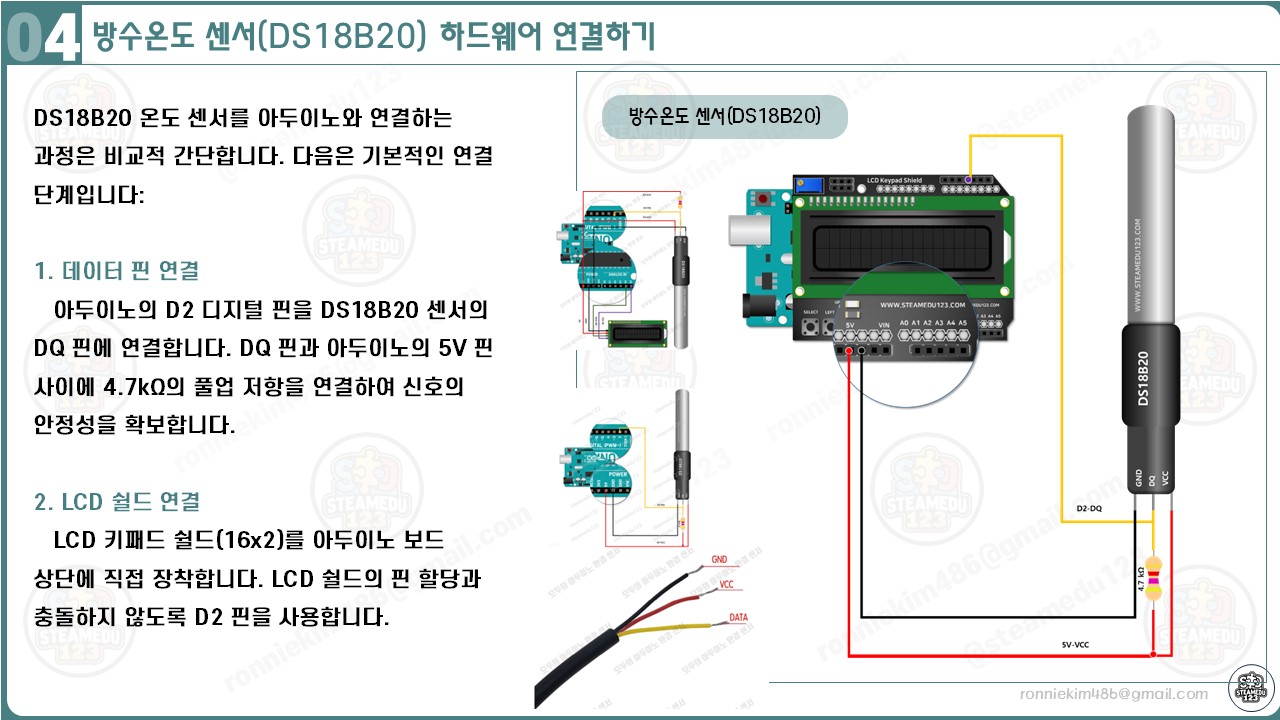

4. DS18B20 방수온도 센서 하드웨어 연결하기

DS18B20 온도 센서를 아두이노와 연결하려면 다음과 같이 하드웨어를 구성합니다. 먼저, DS18B20의 VCC 핀을 아두이노의 5V 핀에, GND 핀을 아두이노의 GND 핀에 연결합니다. DQ 핀은 아두이노의 디지털 핀 D2에 연결하며, 이때 DQ와 VCC 사이에 4.7kΩ의 풀업 저항을 추가하여 신호의 안정성을 확보합니다. LCD 키패드 쉴드는 아두이노 우노 보드 위에 직접 장착하여 사용합니다. 이러한 연결을 통해 DS18B20 센서로부터 측정된 온도 데이터를 아두이노가 수신하고, LCD에 출력할 수 있습니다. 주의할 점은, LCD 키패드 쉴드가 아두이노의 일부 핀을 사용하므로, DS18B20의 DQ 핀을 연결할 때 충돌이 발생하지 않도록 해야 합니다. 일반적으로 D2 핀은 LCD 키패드 쉴드에서 사용되지 않으므로, DS18B20의 DQ 핀을 D2에 연결하는 것이 적절합니다.





DS18B20 온도 센서는 1-Wire 통신 방식을 사용하여 아두이노와 연결됩니다. 일반적으로 DS18B20의 DQ 핀은 아두이노의 디지털 핀에 연결되며, 데이터 라인에는 4.7kΩ의 풀업 저항을 추가하여 신호의 안정성을 확보합니다. 그러나 LCD 키패드 쉴드의 경우, 일부 핀들이 이미 특정 기능에 할당되어 있어 주의가 필요합니다.



LCD 키패드 쉴드의 핀 할당은 다음과 같습니다:

• D4: LCD 데이터 핀 D4
• D5: LCD 데이터 핀 D5
• D6: LCD 데이터 핀 D6
• D7: LCD 데이터 핀 D7
• D8: LCD RS 핀
• D9: LCD Enable 핀
• D10: LCD 백라이트 제어 (PWM)
• A0: 키패드 입력

따라서, D2와 D3 핀은 LCD 키패드 쉴드에서 사용되지 않으므로, DS18B20의 DQ 핀을 아두이노의 D2 핀에 연결하는 것은 적절합니다.



하드웨어 연결 방법:

1. DS18B20 센서 연결:
   • VCC: 아두이노의 5V 핀에 연결
   • GND: 아두이노의 GND 핀에 연결
   • DQ: 아두이노의 D2 핀에 연결
   • 풀업 저항: 4.7kΩ 저항을 DQ와 VCC 사이에 연결
2. LCD 키패드 쉴드 연결:
   • 아두이노 우노 보드 위에 직접 장착



주의사항:

• DS18B20의 DQ 핀과 아두이노의 D2 핀을 연결할 때, 4.7kΩ의 풀업 저항을 반드시 사용하여 신호의 안정성을 확보해야 합니다.
• LCD 키패드 쉴드와 DS18B20 센서를 동시에 사용할 때, 핀 충돌이 발생하지 않도록 주의해야 합니다.
• LCD 키패드 쉴드의 백라이트 제어를 위해 D10 핀이 사용되므로, 이 핀을 다른 용도로 사용하지 않도록 합니다.

이러한 연결 방식을 통해 아두이노, LCD 키패드 쉴드, DS18B20 센서를 함께 활용하여 온도 측정 결과를 LCD에 출력할 수 있습니다.

---

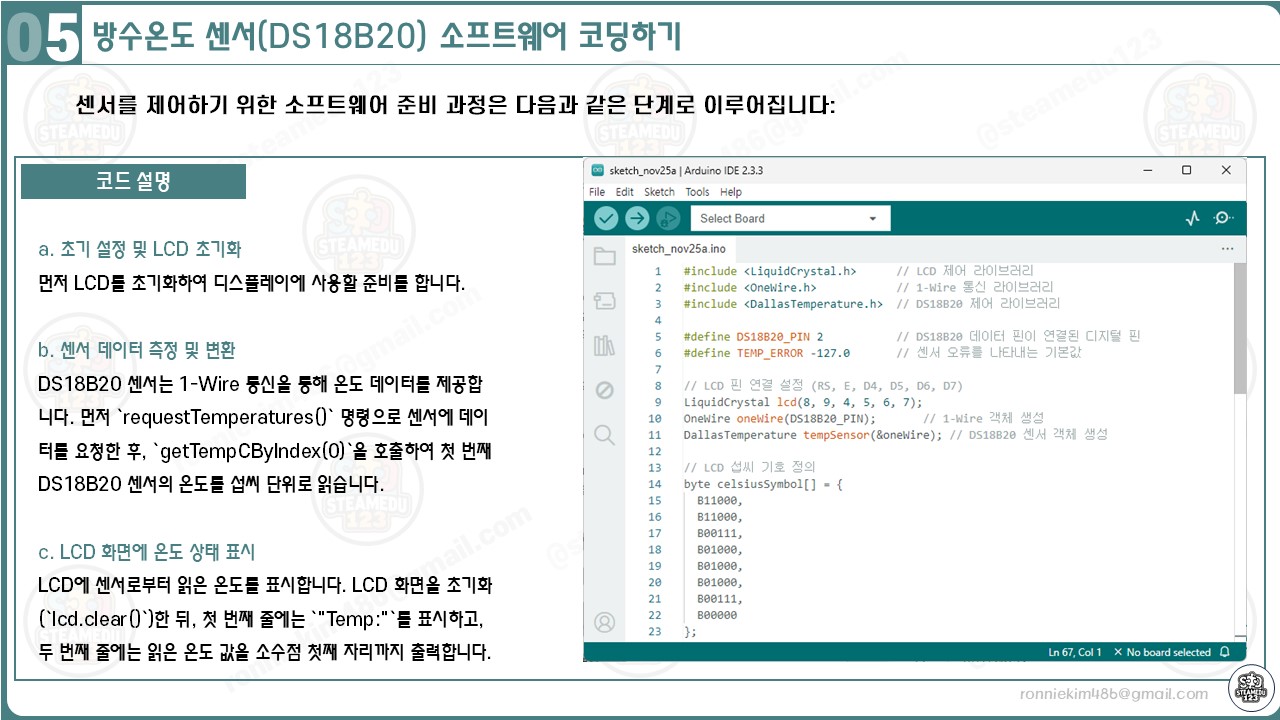

5. DS18B20 방수온도 센서 소프트웨어 코딩하기



센서를 제어하기 위한 소프트웨어 준비 과정은 다음과 같은 단계로 이루어집니다



---

1. 아두이노

01 연결

- 아두이노와 PC 연결

- 아두이노 IDE 실행

- 메뉴 → 툴 → 보드:아두이노 UNO 확인

- 메뉴 → 스케치 → 확인/컴파일



02 컴파일 확인

스케치>확인/컴파일(CTRL+R) 를 선택해서 컴파일을 진행합니다.



03 아두이노 우노 업로드

컴파일이 이상없이 완료되면 스케치>업로드(CTRL+U) 를 선택해서 컴파일 파일을 업로드 합니다.



04 동작 확인

센서의 동작을 확인할 수 있습니다.



---

2. 코드 설명

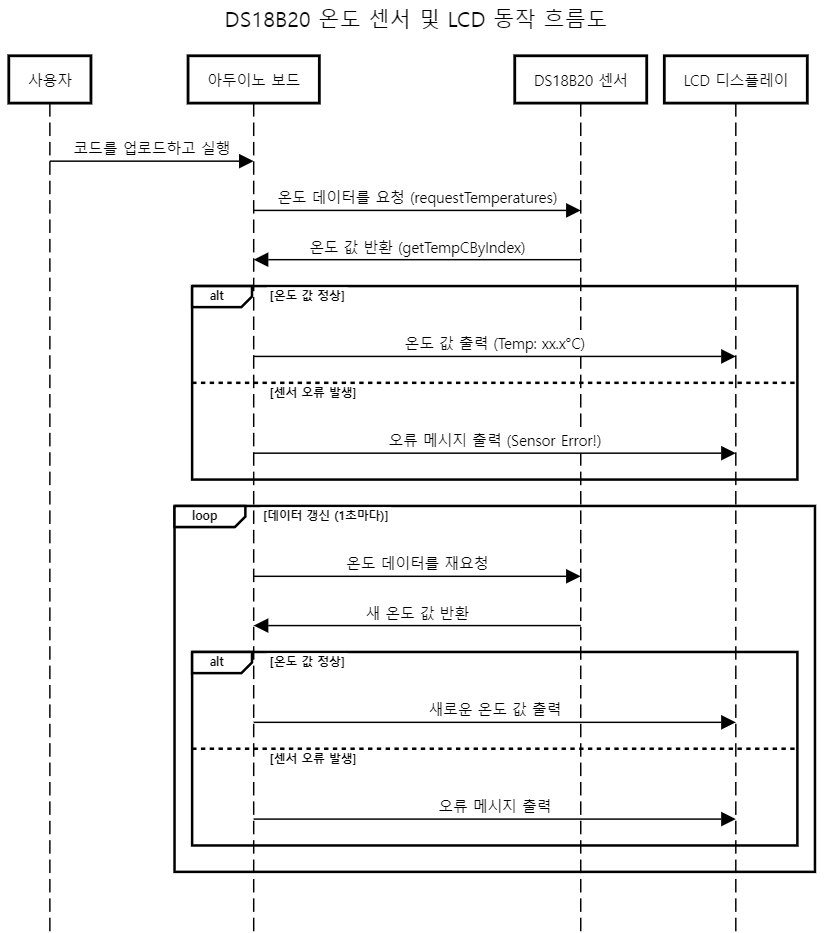

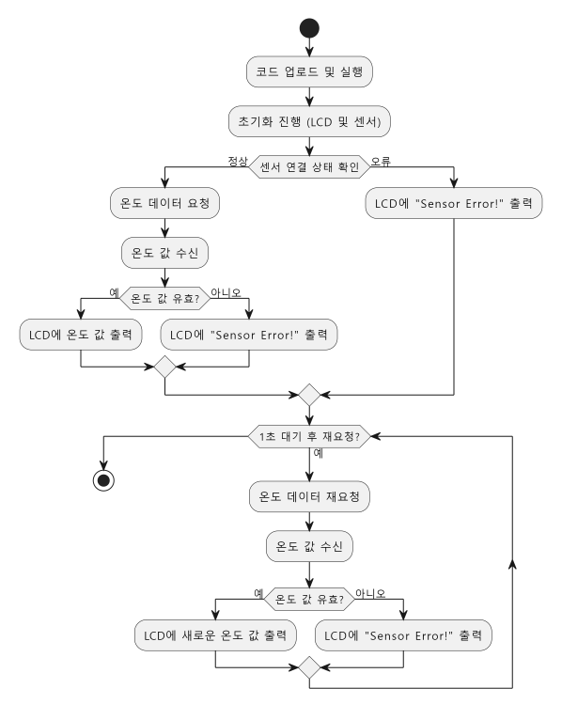

DS18B20 온도 센서와 아두이노 LCD 쉴드를 활용한 이 코드는 다음과 같은 순서로 동작합니다:

#include <LiquidCrystal.h>      // LCD 제어 라이브러리
#include <OneWire.h>            // 1-Wire 통신 라이브러리
#include <DallasTemperature.h>  // DS18B20 제어 라이브러리

#define DS18B20_PIN 2           // DS18B20 데이터 핀이 연결된 디지털 핀
#define TEMP_ERROR -127.0       // 센서 오류를 나타내는 기본값

// LCD 핀 연결 설정 (RS, E, D4, D5, D6, D7)
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
OneWire oneWire(DS18B20_PIN);       // 1-Wire 객체 생성
DallasTemperature tempSensor(&oneWire); // DS18B20 센서 객체 생성

// LCD 섭씨 기호 정의
byte celsiusSymbol[] = {
  B11000,
  B11000,
  B00111,
  B01000,
  B01000,
  B01000,
  B00111,
  B00000
};

// 초기화 함수
void setup() {
  lcd.begin(16, 2);               // LCD 초기화
  lcd.createChar(0, celsiusSymbol); // 커스텀 섭씨 기호 추가
  lcd.print("System Ready...");   // 초기화 메시지 표시
  delay(1000);                    // 초기화 딜레이
  tempSensor.begin();             // DS18B20 센서 초기화
}

// 메인 루프
void loop() {
  float temperature = readTemperature(); // 센서에서 온도 읽기
  if (temperature == TEMP_ERROR) {
    displayError();                      // 센서 오류 시 에러 메시지 표시
  } else {
    displayTemperature(temperature);    // 온도 정상 시 LCD에 표시
  }
  delay(1000);                          // 1초 대기 후 반복
}

// DS18B20 온도 읽기 함수
float readTemperature() {
  tempSensor.requestTemperatures();           // 온도 데이터 요청
  float temp = tempSensor.getTempCByIndex(0); // 첫 번째 센서의 온도 읽기
  return (temp == DEVICE_DISCONNECTED_C) ? TEMP_ERROR : temp;
}

// LCD에 온도 표시
void displayTemperature(float temp) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Temp: ");            // 온도 값 표시
  lcd.print(temp, 1);             // 소수점 첫째 자리까지 표시
  lcd.write(byte(0));             // 섭씨 기호 추가
}

// 센서 오류 시 메시지 표시
void displayError() {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Sensor Error!");     // 오류 메시지 출력
}



---

1. 초기화 단계

1. LCD 초기화:
   • LCD 디스플레이는 lcd.begin(16, 2)를 통해 16x2 크기로 초기화됩니다.
   • 섭씨 기호와 같은 커스텀 문자를 정의하고 lcd.createChar()를 통해 LCD에 추가합니다.
   • LCD 화면에 "System Ready..." 메시지를 표시하여 초기화 완료를 사용자에게 알립니다.
2. DS18B20 센서 초기화:
   • 1-Wire 통신을 설정하고, tempSensor.begin()를 호출하여 DS18B20 센서를 초기화합니다.
   • DS18B20이 제대로 연결되지 않았을 경우 디버깅이 필요할 수 있습니다.

---

2. 온도 데이터 읽기

1. 온도 요청:
   • tempSensor.requestTemperatures()를 호출하여 DS18B20에 온도 데이터를 요청합니다.
   • DS18B20은 내부적으로 온도를 측정하고 이를 디지털 값으로 변환합니다.
2. 온도 데이터 수신:
   • tempSensor.getTempCByIndex(0)를 통해 첫 번째 센서의 온도를 섭씨 값으로 읽습니다.
   • 반환된 값이 DEVICE_DISCONNECTED_C일 경우 센서가 연결되지 않았거나 동작하지 않음을 의미합니다.
3. 오류 처리:
   • 읽은 값이 오류 상태일 경우, displayError()를 호출하여 LCD에 "Sensor Error!" 메시지를 표시합니다.

---

3. 온도 데이터 표시

1. LCD 화면 초기화:
   • LCD 화면을 lcd.clear()를 호출하여 초기화하고, 이전에 표시된 데이터를 지웁니다.
2. 온도 값 출력:
   • LCD 첫 번째 줄에는 "Temp:"라는 텍스트를 출력하고, 온도 값을 소수점 첫째 자리까지 표시합니다.
   • 온도 값 뒤에 커스텀으로 정의한 섭씨 기호를 표시하여 데이터를 시각적으로 명확하게 전달합니다.

---

4. 반복 동작

1. 1초 간 대기:
   • delay(1000)를 통해 1초 동안 대기하며, 센서의 다음 온도 데이터를 기다립니다.
2. 루프 반복:
   • 다시 온도 데이터를 요청하고 읽는 과정을 반복합니다.
   • 센서 오류 또는 연결 문제가 발생할 경우, 이를 반복적으로 확인하며 상태를 업데이트합니다.

---





주요 특징 및 코드 설계 의도



• 모듈화된 구조: 온도 읽기, 데이터 표시, 오류 처리를 각각의 함수로 분리하여 코드의 가독성과 유지보수성을 높였습니다.
• 실시간 데이터 업데이트: DS18B20에서 실시간으로 데이터를 읽어 LCD에 표시하여 즉각적인 피드백을 제공합니다.
• 에러 핸들링: 센서가 연결되지 않았거나 동작하지 않을 경우 명확한 메시지를 출력하여 문제를 직관적으로 파악할 수 있습니다.
• 사용자 경험 최적화: LCD를 통해 시스템 상태를 쉽게 확인할 수 있어 초보자도 쉽게 사용할 수 있습니다.

이러한 동작 순서를 통해 센서와 디스플레이를 매끄럽게 연동하고, 온도 데이터를 실시간으로 확인할 수 있도록 구성되었습니다.







예시

실제 상황 예시 1: 정상 동작

• LCD 출력:

Temp: 23.5°C

• 상황 설명: DS18B20 센서가 정상적으로 연결되고, 현재 온도가 23.5°C로 측정됩니다. LCD에 온도 값과 섭씨 기호가 표시됩니다.

---

실제 상황 예시 2: 센서 연결 오류

• LCD 출력:
  Sensor Error!


• 상황 설명: DS18B20 센서가 연결되지 않았거나 데이터 라인에 문제가 있어 센서 값을 읽지 못합니다. LCD에 오류 메시지가 표시됩니다.

---

실제 상황 예시 3: 급격한 온도 변화

• LCD 출력 (1초 간격):
  Temp: 25.0°C
  Temp: 30.7°C
• 상황 설명: 온도 변화가 발생하여 DS18B20이 25.0°C에서 30.7°C로 변화를 감지하고 LCD에 갱신된 데이터를 표시합니다.

---

실제 상황 예시 4: 초기화 메시지

• LCD 출력:
  System Ready...
• 상황 설명: 시스템 전원이 켜지고 초기화 단계에서 LCD가 준비 상태를 사용자에게 알립니다. 1초 후 온도 데이터를 읽기 시작합니다.

---

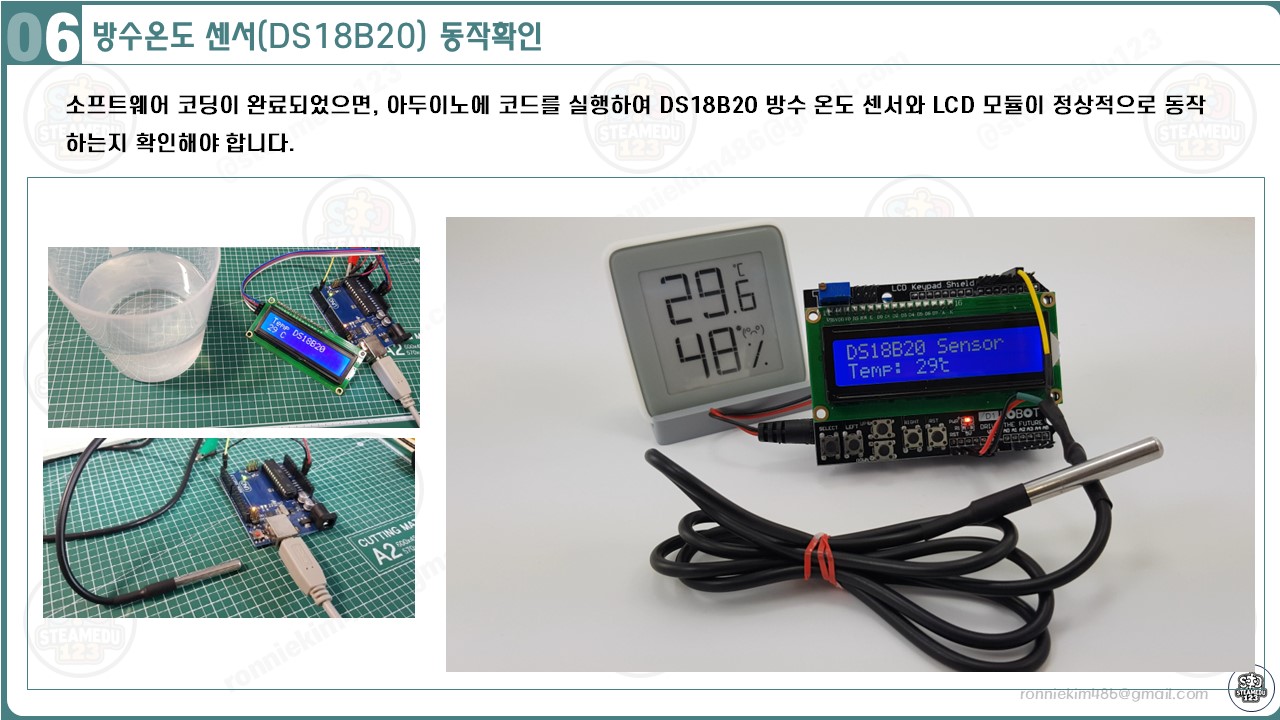

6. DS18B20 방수온도 센서 동작 확인

DS18B20 센서와 LCD 연결 후, 전원을 공급하면 LCD에 초기 메시지 "System Ready..."가 표시됩니다. 이는 시스템이 정상적으로 초기화되었음을 나타냅니다. 이후 LCD는 실시간으로 DS18B20 센서에서 읽은 온도 값을 1초 간격으로 갱신하여 출력합니다. 센서가 연결되지 않았거나 오류가 발생하면 LCD에 "Sensor Error!" 메시지가 나타나며, 이 경우 하드웨어 연결 상태와 코드 설정을 점검해야 합니다. 센서에 온도 변화를 주어 측정값이 제대로 반영되는지 테스트하여 센서와 디스플레이가 정상적으로 작동하는지 확인합니다.





코드 업로드와 하드웨어 연결이 완료되면, DS18B20 방수 온도 센서와 LCD의 동작을 확인해야 합니다. 다음 단계에 따라 진행하십시오:

1. 전원 공급 및 초기화 확인:
   • 아두이노 보드에 전원을 공급하면 LCD에 "System Ready..." 메시지가 표시됩니다. 이는 시스템이 정상적으로 초기화되었음을 나타냅니다.
2. 온도 측정 및 표시:
   • 1초 간격으로 DS18B20 센서가 주변 온도를 측정하여 LCD에 표시합니다. 예를 들어, "Temp: 23.5°C"와 같이 현재 온도가 출력됩니다.
3. 센서 오류 확인:
   • 센서가 제대로 연결되지 않았거나 문제가 발생하면 LCD에 "Sensor Error!" 메시지가 나타납니다. 이 경우, 센서의 연결 상태와 코드 설정을 점검해야 합니다.
4. 온도 변화 테스트:
   • 센서에 온도 변화를 주어 LCD에 표시되는 값이 변하는지 확인합니다. 예를 들어, 센서를 손으로 잡아 온도를 상승시키면 LCD에 표시된 온도 값이 증가해야 합니다.
5. 시리얼 모니터 확인:
   • 아두이노 IDE의 시리얼 모니터를 열어 센서로부터 읽은 온도 값이 출력되는지 확인합니다. 이는 디버깅과 추가적인 데이터 확인에 유용합니다.

이러한 단계를 통해 DS18B20 센서와 LCD가 정상적으로 작동하는지 확인할 수 있습니다. 문제가 발생하면 하드웨어 연결과 코드 설정을 재검토하여 수정하십시오.

---





7. 마무리

DS18B20 방수 온도 센서를 통해 온도를 실시간으로 측정하고 LCD를 통해 데이터를 표시하는 시스템을 완성하였습니다. 이 프로젝트를 통해 1-Wire 통신 방식과 센서 데이터 처리, LCD 디스플레이 활용법을 익힐 수 있었습니다. 또한, 센서 오류 처리 및 디버깅 과정을 경험하며, 문제 해결 능력을 향상시킬 기회를 제공하였습니다. 이 시스템은 확장이 용이하며, 다중 센서를 연결하거나 무선 통신을 추가하여 IoT 기반 환경 모니터링 프로젝트로 응용할 수 있습니다.



DS18B20 방수 온도 센서와 아두이노를 활용하여 실시간 온도 측정 시스템을 구축하였습니다. 이 프로젝트를 통해 다음과 같은 경험을 얻을 수 있습니다:

• 센서 통신 이해: 1-Wire 통신 방식을 사용하는 DS18B20 센서를 통해 센서와 마이크로컨트롤러 간의 데이터 전송 방식을 학습하였습니다.
• LCD 디스플레이 활용: LCD를 통해 센서 데이터를 시각적으로 표시하는 방법을 익혀, 사용자 인터페이스의 중요성을 체험하였습니다.
• 에러 처리 및 디버깅: 센서 연결 오류 시 적절한 에러 메시지를 출력하고, 문제를 해결하는 과정을 통해 디버깅 능력을 향상시켰습니다.

이러한 경험을 바탕으로 다양한 센서와 디스플레이를 활용한 프로젝트로 확장할 수 있습니다. 예를 들어, 여러 개의 DS18B20 센서를 연결하여 다중 지점의 온도를 모니터링하거나, 무선 통신 모듈을 추가하여 원격으로 온도 데이터를 수집하는 시스템을 구축할 수 있습니다. 이러한 확장을 통해 IoT(사물인터넷) 분야로의 응용도 가능합니다.

프로젝트를 진행하며 얻은 지식과 경험을 바탕으로 더 복잡하고 흥미로운 프로젝트에 도전해 보시기 바랍니다.

















---
